槽轮式间歇传动机构结构设计

　　在胶片放映、多工位转台送料、包装机械分度进给这类需要周期性步进动作的设备场景里，间歇运动机构是核心的动作执行单元，这套外啮合槽轮结构的间歇传动组件，就是针对小负载、固定分度角的步进需求设计的。从实际使用场景来看，这类机构常被用在低速轻载的分度工位，比如老式电影放映机的胶片拉取机构，每一次拨销入槽带动槽轮转位，刚好完成一格胶片的进给，拨销脱离后槽轮被锁止弧定位，胶片保持静止完成画面投影，整套动作的匹配精度直接决定了画面的稳定性；在自动化装配线的多工位转盘上，这类结构也常被用来实现工位的步进切换，配合气缸或者电缸完成装配、检测、下料等工序的节拍匹配。

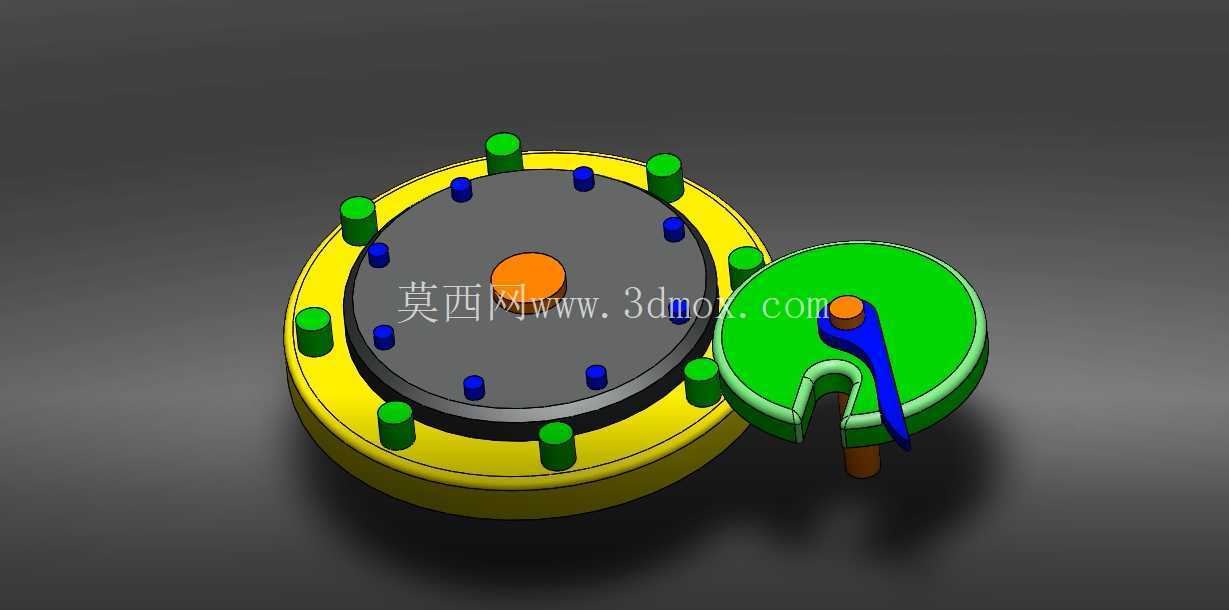

　　从功能特性上看，这套机构采用外啮合平行轴布置，主动件是带圆柱拨销和锁止凸弧的拨盘，从动件是带径向直槽和锁止凹弧的槽轮，当主动轴匀速连续旋转时，拨销进入槽轮的径向槽会带动槽轮转过固定角度，拨销脱离槽轮的区间里，主动件上的锁止凸弧会和槽轮上的凹弧完全贴合，把槽轮牢牢锁止在固定位置，不会因为负载惯性出现窜动，不需要额外加装定位销或者刹车结构就能实现精准的停位。这套结构的分度角是固定的，图中槽轮均匀分布8个径向槽，对应主动轴每旋转一圈，槽轮完成1/8圈的步进转动，停动比固定，不需要额外的控制系统就能实现稳定的节拍输出，相比凸轮分度器成本更低，结构更简单，适合节拍固定、负载不大的应用场景。

　　设计这套结构的时候，首先要匹配的是工位数量对应的槽数，槽数越少，槽轮转位时的角加速度越大，运行冲击就越明显，8槽的结构相比常见的4槽、6槽结构，转位过程更平缓，动载荷更小，适合对运行平稳性有一定要求的场景。其次要重点校核拨销进入和脱离径向槽的位置，必须保证拨销进入槽的瞬间，槽的径向中心线刚好和拨销中心的运动轨迹相切，避免刚接触时出现刚性撞击，同时锁止弧的配合间隙要控制在合理范围，间隙过大会导致停位时存在角向窜动，间隙过小会出现锁止弧卡滞，导致机构运转卡涩。拨销的直径和槽的宽度要采用间隙配合，保证拨销在槽内滑动顺畅，同时不会因为间隙过大带来反向冲击。

　　从安装边界来看，这套机构的两个旋转轴为平行布置，中心距是核心安装尺寸，直接决定了拨销的运动轨迹和槽轮的槽深设计，安装时要保证两个轴的平行度公差控制在0.02mm以内，避免拨销和槽壁出现偏磨，缩短零件使用寿命。槽轮的轴向厚度要根据传递的扭矩来确定，拨销伸出拨盘的长度要略大于槽轮的厚度，保证拨销能完全嵌入槽内带动槽轮转动，同时不会和槽轮的端面发生摩擦。主动轴和从动轴的端部都预留了标准的轴伸长度和键槽尺寸，可以直接通过联轴器和驱动电机、输出转盘连接，不需要额外做转接结构，安装时要注意轴向定位，避免运转过程中出现轴向窜动导致拨销脱槽。

　　实际使用中，这类机构的转速不宜过高，一般主动轴转速控制在每分钟100转以内，因为槽轮转位启动和停止的瞬间存在刚性冲击，转速过高会导致拨销和槽的磨损加剧，噪音明显增大，适合低速固定节拍的工位使用。日常维护只需要定期在拨销和槽的接触位置、轴承位置涂抹润滑脂，就能保证长期稳定运行，相比其他复杂的间歇传动结构，这套结构零件数量少，加工难度低，普通的铣削加工就能完成槽轮和拨盘的制作，不需要高精度的磨削或者特种加工，制造成本低，维修更换方便，非常适合小型自动化设备、教学演示模型、老式轻工设备的维修替换使用。在做结构适配的时候，如果需要调整分度角，只需要更换对应槽数的槽轮和匹配的拨盘，不需要改动整体的安装框架，通用性较强。
