锥齿轮与直齿轮组合传动结构设计

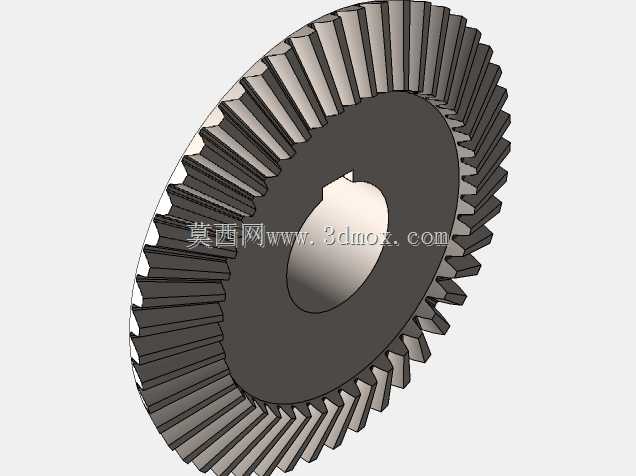

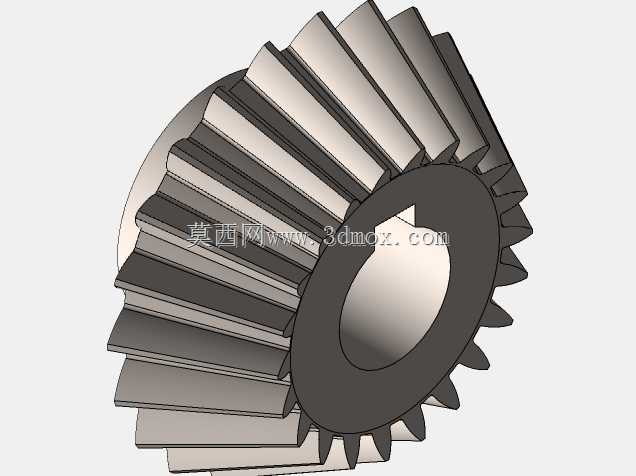

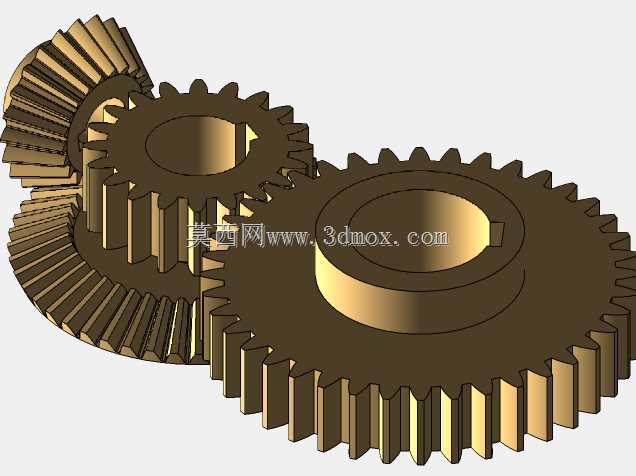

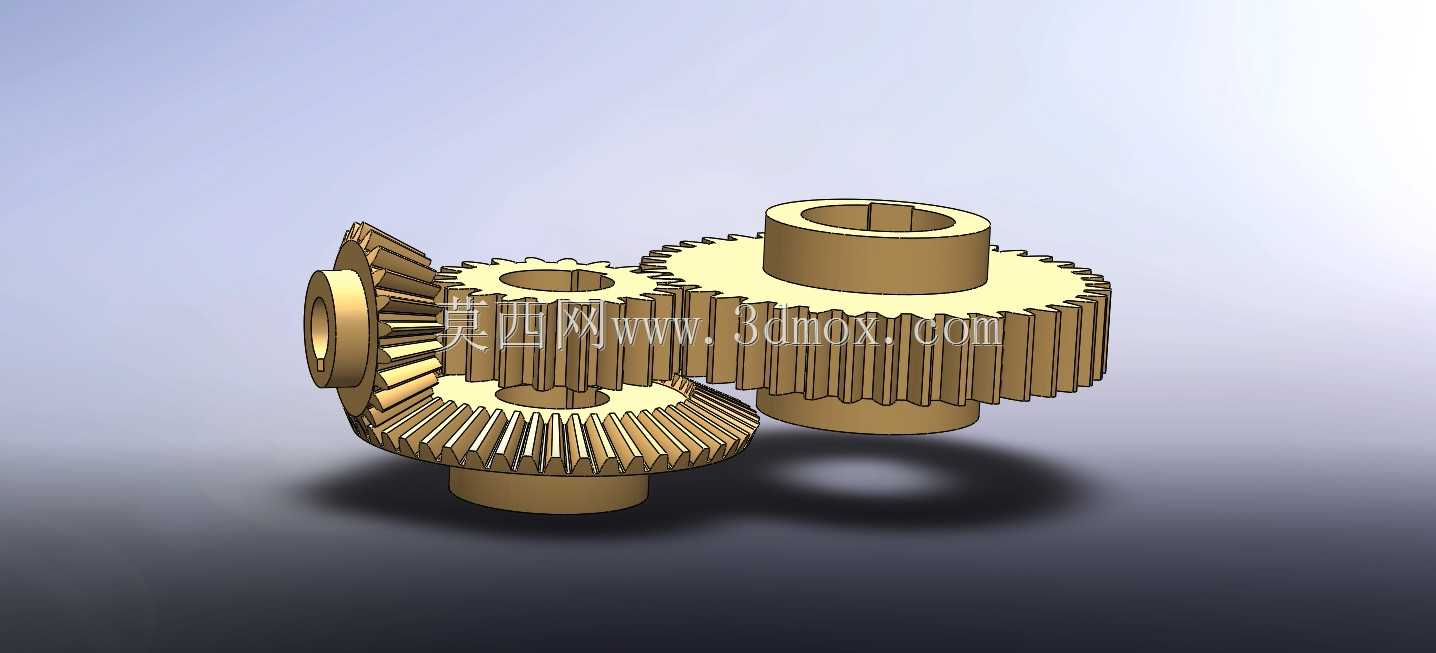

这套齿轮组合结构覆盖了正交传动与平行轴传动两类常见的机械传动需求，在中小功率的动力传递场景中适配性极强，常见于轻工设备的进给机构、小型输送线的动力分流单元、台式加工设备的主轴变速模块，也可作为教具演示空间齿轮传动的啮合逻辑。设计阶段首先梳理了动力输入输出的空间位置关系：锥齿轮副承担相交轴方向的动力换向，将垂直方向输入的扭矩转换为水平方向输出，直齿轮副则承接换向之后的动力，完成平行轴间的转速匹配与扭矩传递，两组齿轮的啮合位置经过反复校核，确保齿面接触斑点处于齿高中部区域，避免偏载导致的早期点蚀失效。从安装边界来看，各齿轮的轮毂长度、轴孔直径、键槽尺寸都匹配常规的标准传动轴规格，锥齿轮的背锥端面与安装基准面预留了0.2mm的调整间隙，方便装配时调整啮合侧隙，直齿轮的齿宽比啮合配对齿轮宽出2mm，可补偿轴系受热伸长带来的啮合错位量，整套结构不需要额外定制特殊安装座，采用常规的轴承支撑结构即可完成装配。功能特性上，这套组合结构可根据传动比需求替换不同齿数的齿轮件，不需要改动整体安装框架，锥齿轮采用等顶隙收缩齿设计，运转时齿根处的间隙均匀，可存储少量润滑脂降低磨损，直齿轮采用标准渐开线齿形，加工难度低，互换性强，日常维护更换成本低。设计过程中特意规避了容易出现应力集中的轮毂尖角结构，所有轴孔与轮毂的衔接处都做了R1.5的圆角过渡，齿轮端面的减重槽深度控制在齿根圆以下3mm位置，既减轻了零件自重，又不会削弱轮齿的抗弯强度。实际应用中，这套传动结构的传动效率稳定在0.94以上，额定转速范围内运转平稳，没有明显的轴向窜动问题，可适配脂润滑与稀油润滑两种润滑方式，能在-10℃到60℃的常规车间环境下长期稳定运行，不需要额外的冷却辅助结构。
