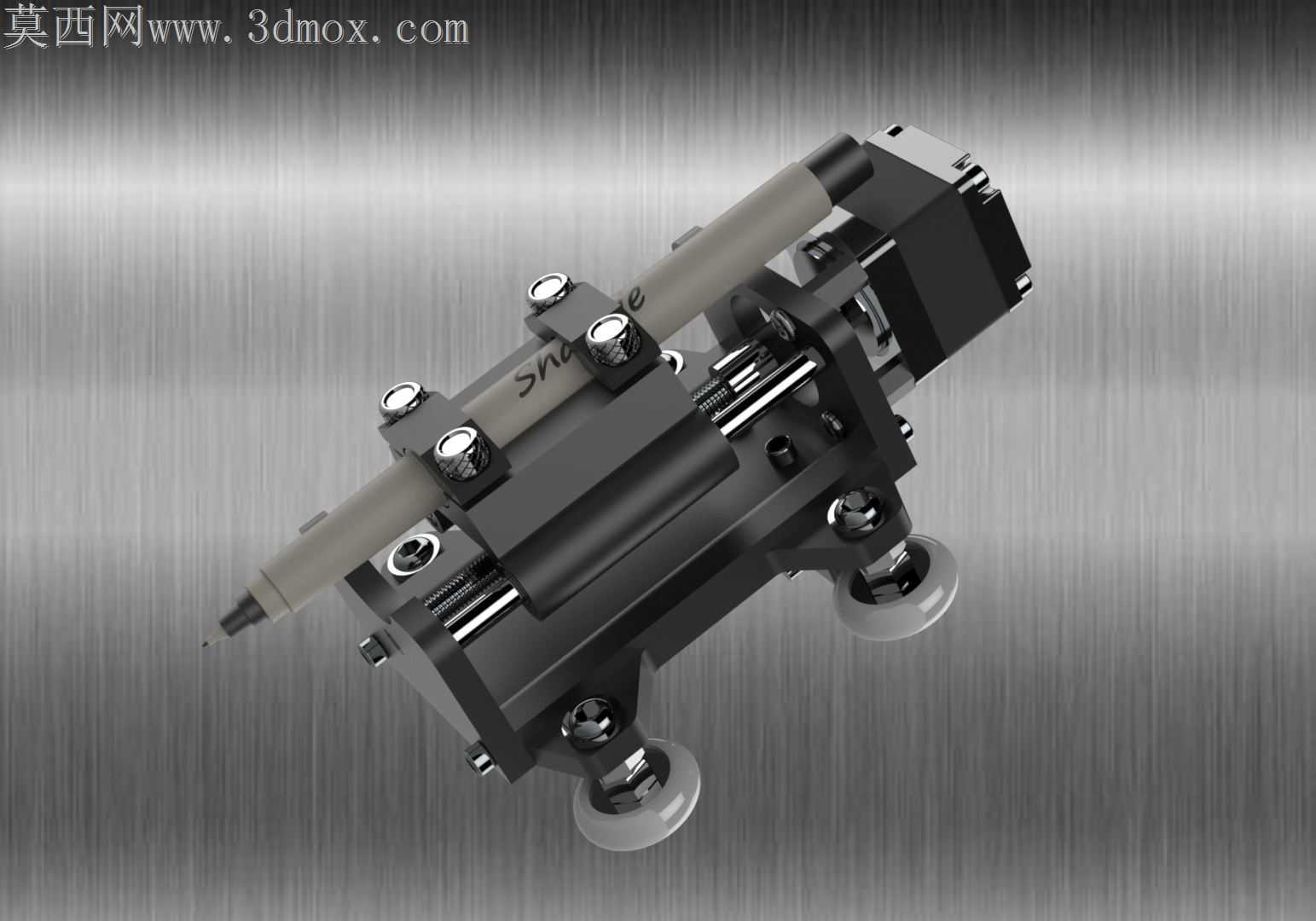

Nema11步进电机驱动Z轴弹簧加载导轨机构

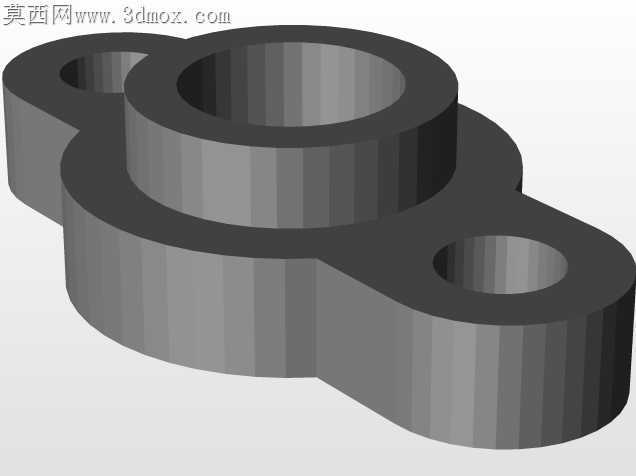

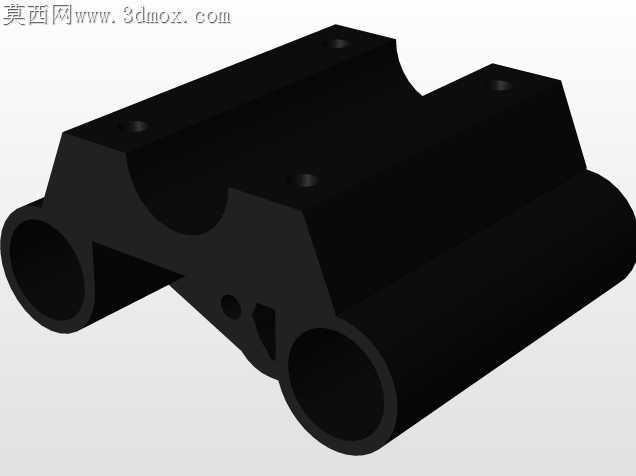

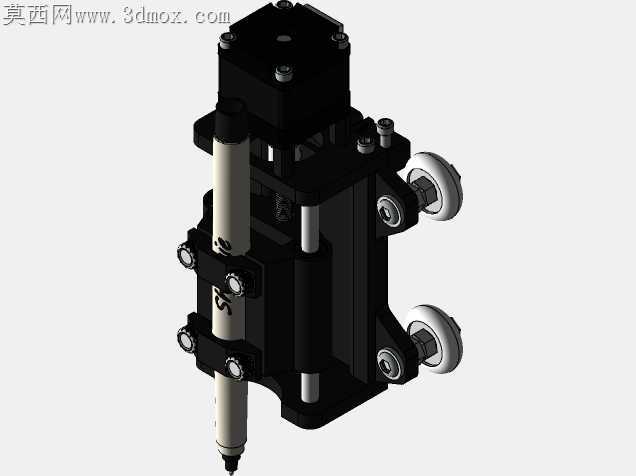

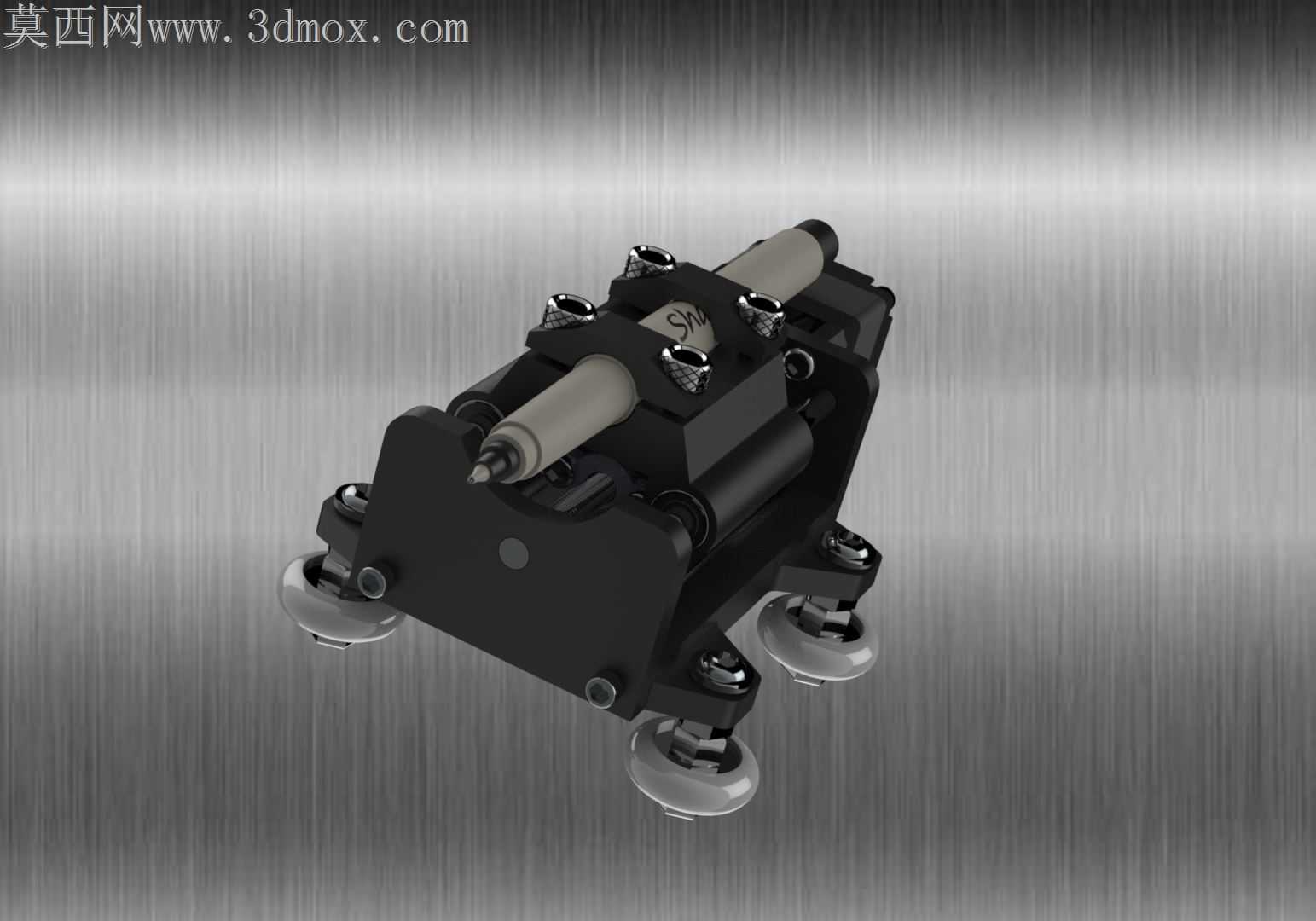

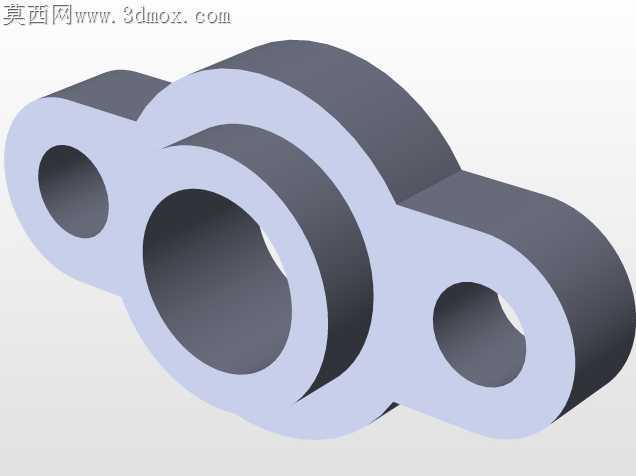

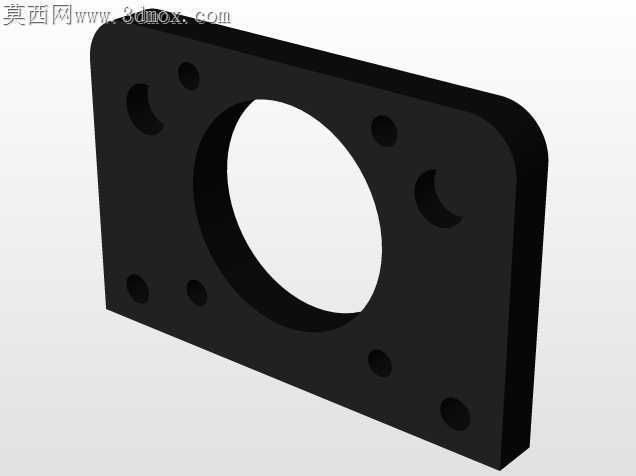

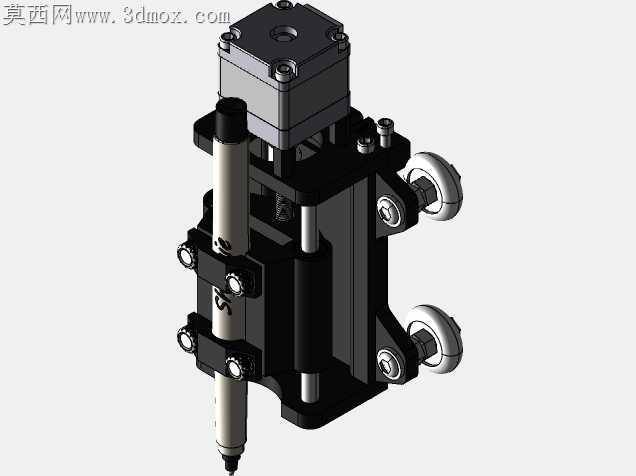

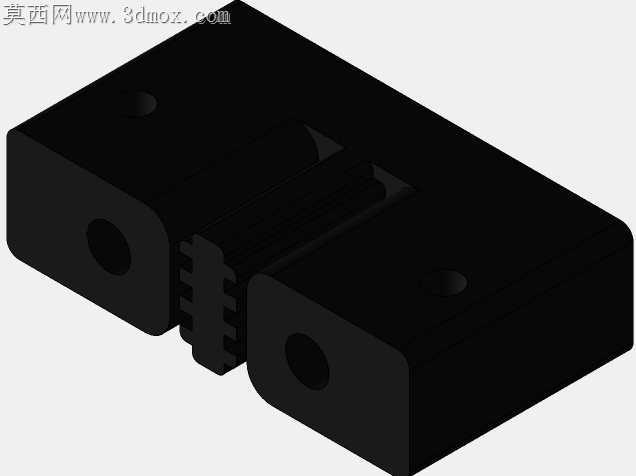

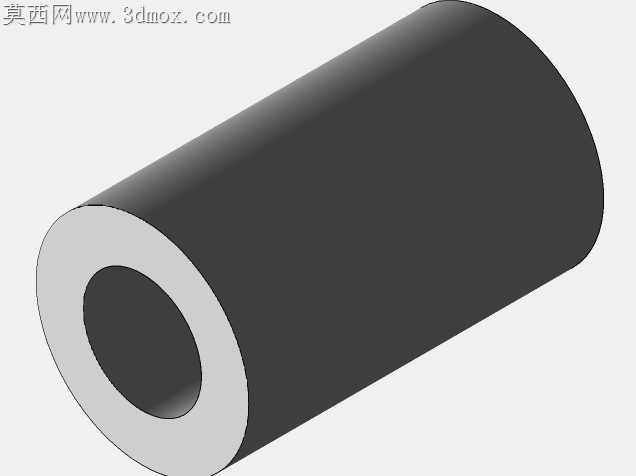

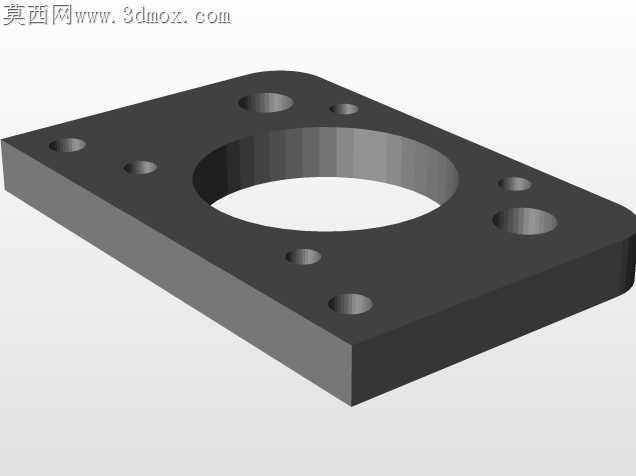

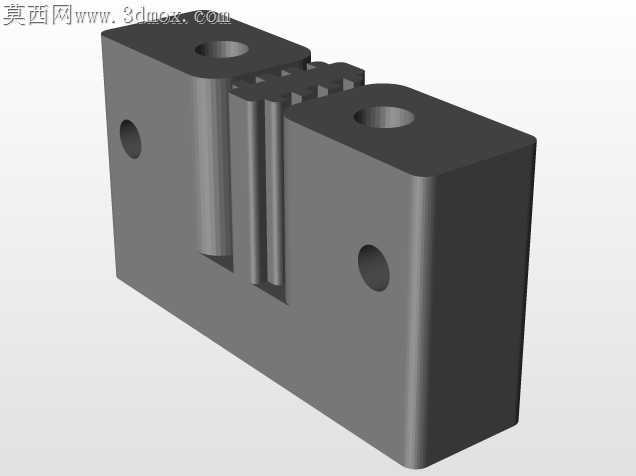

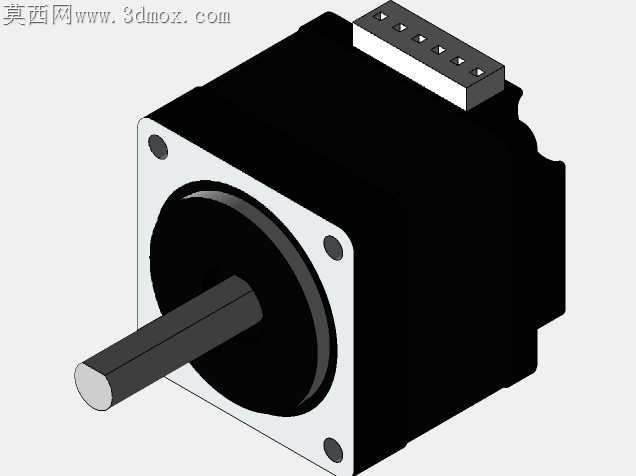

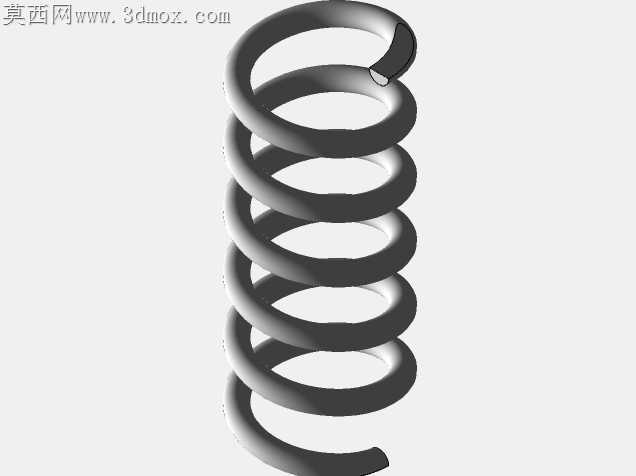

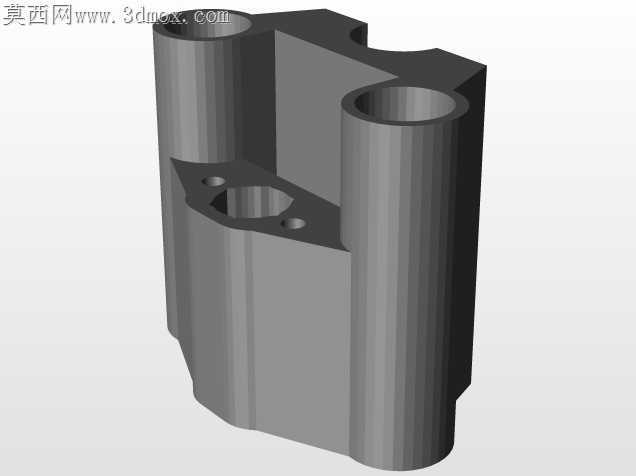

桌面级小型CNC做PCB板抗蚀刻笔绘作业时，最容易出现的问题就是笔尖接触压力不均——走刀到板面翘曲位置时要么笔尖刮伤铜箔，要么抬笔过高漏绘线路，常规刚性Z轴进给的响应速度根本跟不上0.1mm级的板面起伏，这套带弹簧预载的Z轴执行端，就是针对这个现场痛点做的结构适配。整套机构的安装基准直接卡在2040型材的标准槽位上，四个带偏心调节的滚轮没有做一体式固定座，而是单独留了0.2mm的偏心调节余量，装配时不用靠加工精度硬凑导轨平行度，转动偏心轴套就能把滚轮和型材槽的预紧力调到刚好顺滑无间隙的状态，哪怕型材本身有轻微的直线度误差，也能通过滚轮的自适应贴合抵消安装应力，不会出现滑座卡滞的问题。弹簧加载的浮动笔座没有用常规的直线轴承套，而是做了两根微型光杆做导向，弹簧预紧力选的是0.3N的轻载规格，刚好能让笔尖以恒定压力贴在PCB板面上，遇到板面0.3mm以内的翘曲起伏时，笔座会顺着光杆轴向浮动，不会把笔尖压弯也不会出现脱开漏画的情况，笔夹位置做了M3顶丝固定，能兼容不同直径的绘图笔、抗蚀刻笔，不用额外做定制笔夹。和Nema11步进电机连接的传动部分没有选刚性联轴器，而是用了微型同步带轮做传动，带轮中心距留了0.1mm的调节间隙，装配时不用反复校准电机轴和丝杠的同轴度，皮带的微量形变还能抵消电机启动时的瞬时冲击，避免笔尖在起笔位置出现扎点。所有非标准受力件都适配了FDM3D打印的加工特性，壁厚统一设为2.5mm，没有做小于45度的悬空结构，打印时不用加支撑就能直接成型，装配孔位都留了0.15mm的打印公差，压入微型轴承和光杆时不用涂胶就能靠过盈量固定，不会出现打印件因为层间强度不够开裂的问题。整套机构没有多余的冗余结构，所有零件的装配顺序都顺着安装逻辑排布，不用专用工具就能完成组装，装在小型CNC上做PCB板绘图、抗蚀刻涂覆时，走笔的线条均匀度比刚性Z轴提升不少，哪怕是二手回收的翘曲覆铜板，也能画出连续均匀的线路，不会因为板面不平出现残次废品。
