螺旋轨道滚球联动演示结构

项目分类:铸造模 发布时间:2026-05-26 ID:1160922
  • 螺旋轨道滚球联动演示结构
  • 螺旋轨道滚球联动演示结构

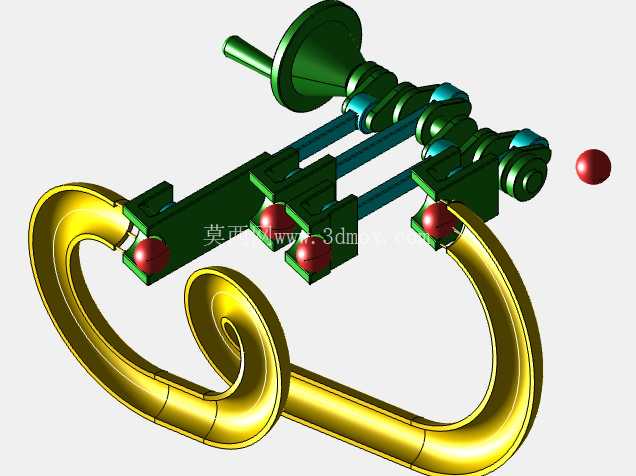

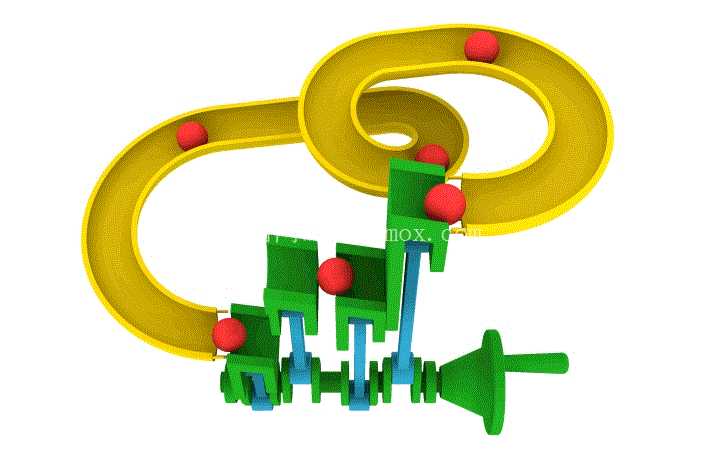

  这套螺旋轨道滚球联动结构,常被应用于工业展会的机械原理展示区、职业院校机械基础实训课堂,也可作为自动化输送逻辑的小型验证载体,用来直观呈现重力输送与间歇抬升机构的配合逻辑。整套结构的核心功能是实现红色滚球在闭合环路内的循环运动,无需额外外接复杂动力源,仅通过端部手摇柄输入扭矩,即可驱动整套抬升组件完成周期性动作,让滚球沿螺旋轨道完成重力下滑、台阶抬升的完整循环。

  从设计思路来看,螺旋轨道采用连续变曲率的闭合环形布局,轨道截面做了适配滚球直径的U型槽设计,槽宽比滚球直径大1.2mm,既保证滚球下滑过程中不会出现卡滞,也能避免滚球因离心力脱离轨道,轨道整体抬升角度控制在3度以内,确保滚球在重力作用下可以匀速下滑,不会因速度过快撞击抬升机构的接料位。抬升组件采用阶梯式错位布局,每一级抬升块的行程刚好匹配滚球的半径差,相邻抬升块通过底部的凸轮轴实现联动,凸轮轮廓线采用修正等速运动曲线,能让抬升动作平稳无冲击,避免滚球在抬升过程中出现弹跳脱落的问题。

  底部的传动主轴采用分段式轴径设计,不同轴段分别对应凸轮安装位、轴承支撑位、手摇柄连接位,轴肩位置做了R0.5的圆角过渡,减少应力集中风险,轴承位的公差配合选用k6级过渡配合,保证传动过程中主轴不会出现径向窜动。安装边界方面,整套结构的底部支撑面为平面结构,四个角位预留了M4的安装螺孔,可直接固定在展示台或者实训台架上,整体横向最大尺寸不超过420mm,纵向高度不超过280mm,不需要额外预留过大的操作空间,手摇柄的操作位置距离支撑面高度为120mm,符合人体操作的舒适高度区间。

  在实际应用场景中,这类结构可以拆解为重力输送轨道、间歇抬升机构、凸轮联动传动三个独立模块,每个模块都可以单独作为机械原理教学的演示单元:重力输送轨道部分可以用来讲解曲率对物体运动速度的影响、摩擦阻力对重力输送效率的作用;间歇抬升机构部分可以演示阶梯送料的逻辑,对应工业生产中零散工件的逐次抬升送料场景;凸轮联动部分则可以直观展示凸轮轮廓对从动件运动规律的控制效果,帮助初学者理解不同凸轮曲线的运动特性。结构的所有运动部件之间都预留了0.8mm的安全间隙,避免加工误差导致的运动干涉,轨道与抬升块的接料位置做了15度的导向倒角,即使滚球下滑位置存在微小偏差,也能顺利滑入抬升块的承料位,整套结构没有复杂的电控元件,纯机械结构的可靠性更高,适合长期反复演示使用,不需要频繁维护调整。
