带条码识别功能的辊道转向输送转盘

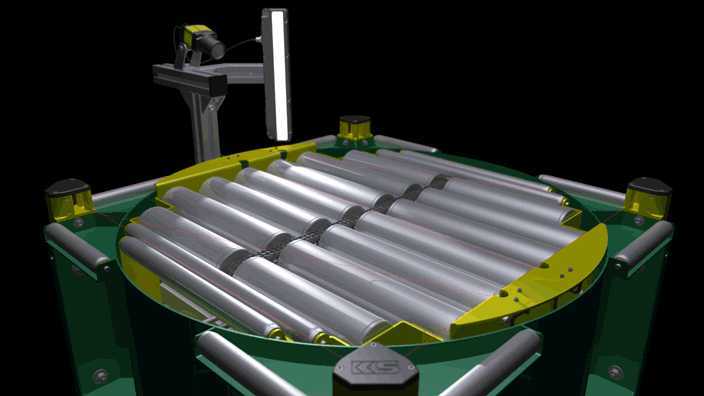

　　在电商仓储、快消品生产、汽配零部件流转这类需要多路径合流分流的输送场景里，直角转向一直是平面输送线布局里的常见痛点，常规的顶升移栽机构占用纵向空间大，对输送节拍有明显限制，而这款集成辊道输送与条码读取功能的转盘结构，刚好适配这类需要紧凑布局的转向工位。设备主体采用圆形承载框架作为基础支撑，框架边缘做了加厚型材围边，既可以作为辊道组件的安装基准，也能在转盘转动时形成安全防护边界，避免物料在转向过程中从侧边滑落。辊道部分采用多组平行布置的镀锌无动力滚筒，滚筒间距根据常见周转箱、硬质包装物料的底面尺寸做了匹配，确保最小尺寸的输送件也能同时被三根以上滚筒承托，不会出现卡滞、掉落的情况，滚筒端部采用内嵌式轴承安装，转动阻力小，

　　日常维护时只需要抽出对应轴销就能单独更换损坏的滚筒，不需要拆解整组辊道。转盘的旋转驱动部分隐藏在圆形框架下方，中心位置设置回转支承作为转动承载核心，可承受整台设备加上满负载物料的总重量，转动过程中不会出现偏摆、卡顿的问题，旋转角度可根据上下游输送线的布局做0到90度的灵活设定，既可以实现直角转向，也能适配三岔口、四岔口的多线合流分流需求。在转盘的进料侧上方，集成了条码读取组件的安装支架，支架采用可调节角度的铝型材结构，可根据物料上条码的粘贴位置调整扫码枪的高度与倾斜角度，确保物料随辊道进入转盘工位时，扫码设备能快速识别物料信息，给上位控制系统发送转向信号，不需要额外设置单独的扫码工位，有效缩短了整条输送线的布局长度。

　　设备的安装边界做了充分的适配设计，整体圆形结构的外径可根据输送线的宽度做对应匹配，底部安装脚座预留了长条形调节孔，现场安装时可以微调设备的水平位置与高度，确保转盘上的辊道面与上下游输送线的辊道面保持齐平，物料过渡时不会出现颠簸、卡边的问题。框架上还预留了传感器安装位，可在进出料位置加装光电检测开关，检测物料是否完全进入转盘区域，避免转动过程中物料还未完全就位导致的卡料问题，同时在转盘的四个边角位置设置了缓冲挡块，当转盘转动到设定角度时，缓冲挡块会与底部的限位结构接触，吸收转动惯性带来的冲击，保证设备停位精准，不会出现过转的情况。在实际产线应用中，这类转盘结构常布置在包装线末端与分拣线的衔接位置，或者多层输送线的升降接驳工位，

　　相比传统的弯道输送机，它的占地面积更小，转向过程中物料的姿态不会发生偏移，对于需要保持条码面、标签面朝向一致的输送场景，适配性更强。设计过程中充分考虑了工厂现场的复杂工况，所有外露的金属结构件都做了喷塑防锈处理，滚筒表面的镀锌层可以应对日常生产中的轻微磕碰、灰尘沾染，扫码枪的安装位置做了走线防护，所有线缆都从型材内部的空腔走线，避免转盘转动过程中线缆被拉扯、磨损。设备的辊道面高度与常规的轻型辊道输送机保持一致，不需要对上下游设备做特殊改造就能直接对接，对于旧线改造的项目来说，能大幅减少现场施工的工作量。转盘的转动速度可根据输送节拍做调整，在高节拍的分拣场景下，可以提高转动速度匹配线体流速，在输送易碎品、精密零部件的场景下，可以降低转动速度，减少转向过程中的惯性冲击，避免物料表面出现磕碰损伤。
