螺旋轨道钢珠循环输送演示机构

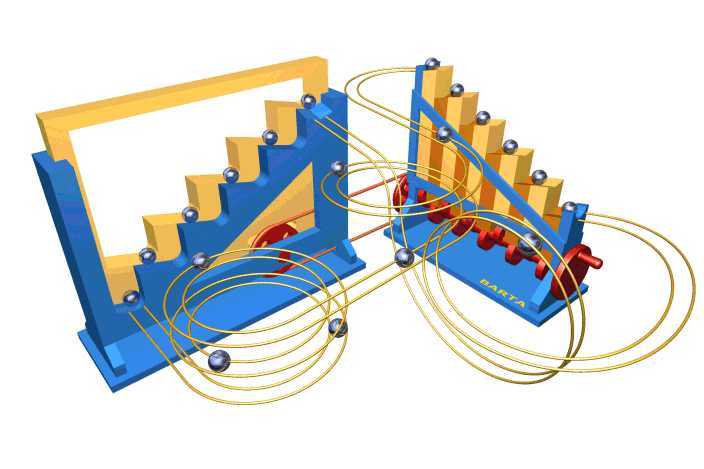

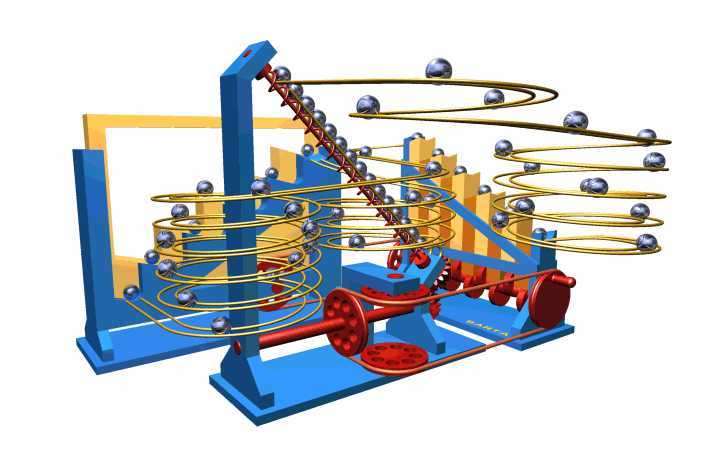

　　这套螺旋轨道钢珠循环输送演示机构，核心功能是通过机械传动实现钢珠沿多层螺旋轨道的自动循环运行，常被应用于机械原理教学展示、科普场馆互动展项、工业动力学演示场景中，也可作为非标自动化输送单元的原理验证载体，帮助设计人员直观理解重力输送与机械抬升的协同逻辑。从结构设计逻辑来看，整套机构采用框架式立式布局，底部为一体式安装基座，所有传动组件、轨道支撑结构均固定在基座上，安装时仅需保证基座水平度偏差不超过0.2mm/m，即可避免钢珠运行过程中出现卡滞、脱轨问题，整体安装边界尺寸可根据展示需求按比例缩放，常规教学演示款的基座长宽尺寸控制在600mm*400mm范围内，整体高度不超过800mm，适配常规桌面摆放或展柜安装需求。

　　机构的动力输入端为底部的手摇曲柄组件，也可根据使用场景替换为低速减速电机驱动，动力通过横向布置的传动轴传递至抬升机构，抬升段采用倾斜布置的带挡块链条结构，每两个相邻挡块的间距刚好容纳单颗钢珠，当钢珠从螺旋轨道末端滑落至抬升机构进料口时，挡块会托住钢珠沿倾斜导轨向上输送，直至到达轨道最高点后自动落入螺旋轨道的起始端，完成抬升动作。螺旋轨道段采用多层同心螺旋布置，轨道采用圆钢弯制而成，轨道槽宽度比钢珠直径大1.5mm，既保证钢珠滚动时的顺畅性，又能限制钢珠的横向窜动，轨道通过多组垂直布置的支撑立柱与蓝色框架结构连接，每段轨道的拼接处做平滑过渡处理，避免出现台阶阻碍钢珠滚动，螺旋轨道的螺距从顶层到底层逐步微调，

　　配合重力作用让钢珠在轨道上保持匀速滚动状态，不会出现速度过快冲出轨道或者过慢停滞的问题。在抬升机构与螺旋轨道的衔接位置，设计有导向挡边结构，保证钢珠从抬升机构出料端准确落入顶层轨道入口，而底层轨道的末端则对准抬升机构的进料口，形成完整的闭环输送路径。整套机构的传动部分全部采用外露式设计，能够清晰观察到传动轴、带轮、传动带、抬升链条的运行状态，在教学场景中可以让观察者直观理解动力传递路径、重力输送原理、机械循环机构的设计逻辑。设计过程中需要重点把控几个核心参数：首先是抬升机构的倾斜角度，通常控制在35度到40度之间，角度过大会导致钢珠在抬升过程中滑落，角度过小则会增加机构整体的占地面积；其次是螺旋轨道的螺旋升角，

　　需要根据钢珠的滚动摩擦系数计算确定，保证钢珠在轨道上的分力足以克服滚动阻力实现自主滚动；另外抬升链条的运行速度需要与螺旋轨道上钢珠的滚动速度匹配，避免出现钢珠在进料口堆积或者抬升机构空转的问题。机构的框架部分采用模块化拼接设计，支撑立柱、轨道固定件、基座之间全部采用螺栓连接，方便拆装运输，也便于根据展示需求调整轨道层数、抬升高度等参数。在实际应用中，这类循环输送机构的原理也被延伸应用到小型工件的排序输送、物料循环检测等工业场景中，通过替换轨道槽尺寸、抬升挡块结构，即可适配不同规格的小型球状、圆柱状工件的自动循环上料需求，相比传统的皮带输送结构，这种螺旋重力输送结构无需在轨道段布置动力源，仅需在抬升段设置单一动力点，整体能耗更低，运行过程中的噪音也更小，同时开放式的轨道结构方便观察工件的运行状态，出现卡滞问题时能够快速排查处理。
