KY-008激光发射传感模组结构设计

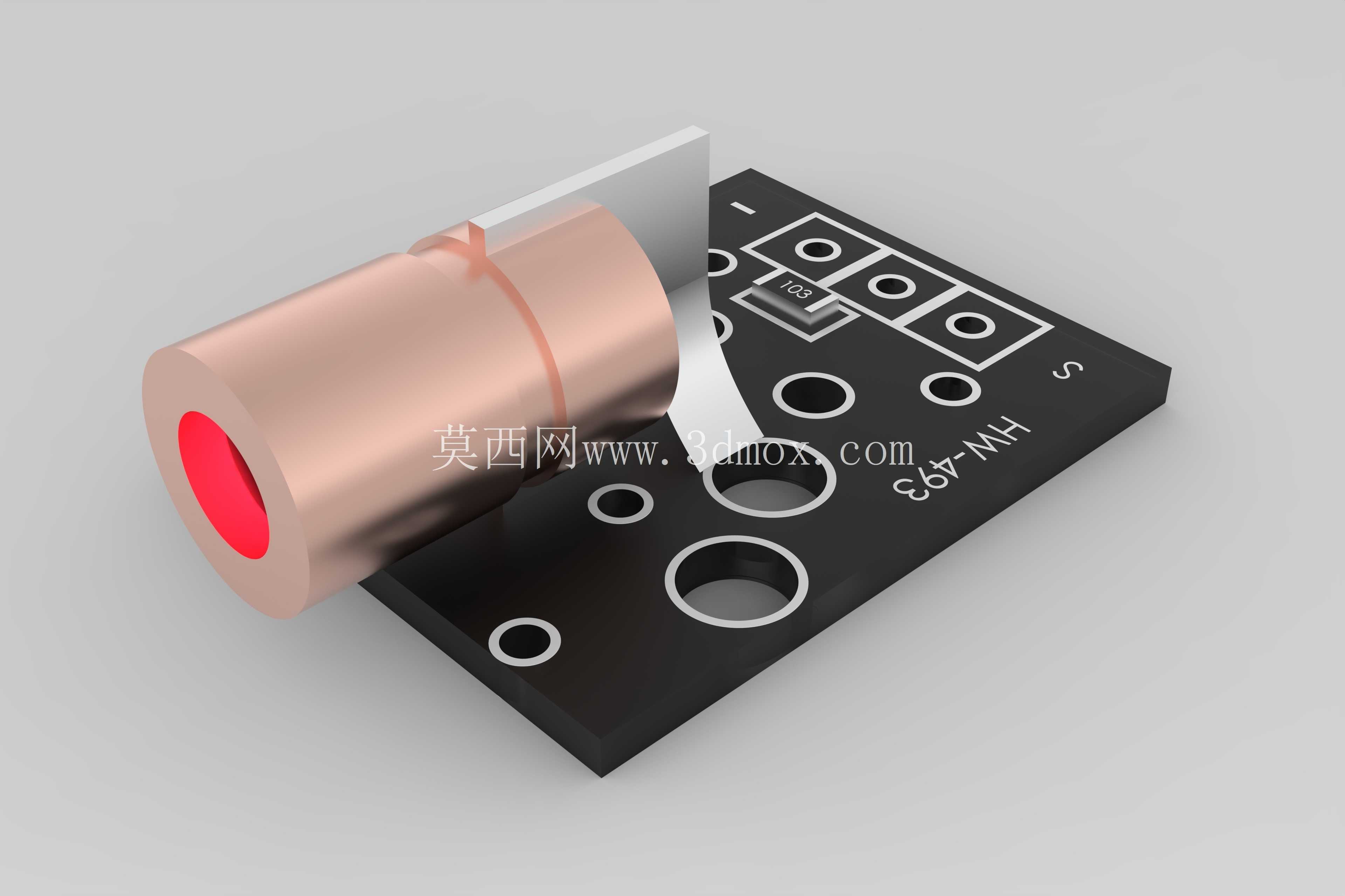

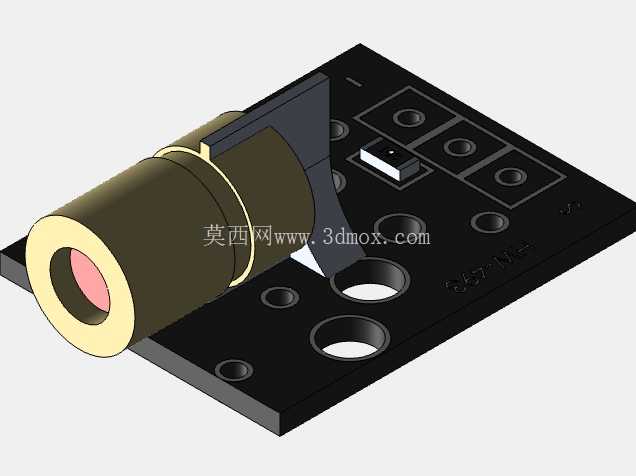

　　这款KY-008激光发射模组是嵌入式光电检测、小型设备定位场景里常用的标准传感部件，在做小型自动化设备的对位检测、智能小车路径循迹、桌面级雕刻机的定位标刻、教学实验平台的光电信号触发场景里，这类模组的应用覆盖率非常高，很多入门级工控开发项目都会优先选用这类标准化的激光发射组件来做信号发射端。从结构设计来看，整个模组分为激光发射头和承载PCB两部分，激光头采用铜质金属外壳做封装，一方面铜材的导热性能可以快速导出激光二极管工作时产生的热量，避免长时间工作出现温漂导致光点偏移，另一方面金属外壳可以做电磁屏蔽，减少周边电路的电磁干扰对激光驱动电路的影响，保证输出光点的稳定性。激光头前端预留了通光孔，内部的激光二极管发射出固定波长的红色点状光斑，出光角度经过校准，在常规0-5米的工作距离内，光斑扩散量控制在合理范围，不会出现近距离过曝、远距离光斑过大无法识别的问题。承载PCB板采用标准模块化安装孔位设计，板上预留了三个直径一致的圆形固定通孔，孔位间距匹配常用的面包板、传感器安装支架的孔距标准，安装时可以直接用M2规格的螺丝穿过固定孔锁紧在安装基座上，不需要额外做打孔适配，能大幅缩短项目组装的调试周期。

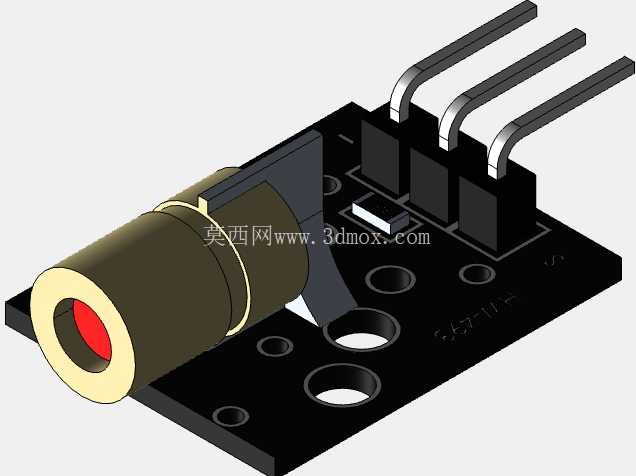

　　PCB板上的焊盘做了标准化引出，分别对应电源正、电源负、信号控制三个引脚，引脚间距符合2.54mm的标准排针间距，既可以直接焊接排针插在面包板上做原型验证，也可以直接焊接导线接入设备内部的控制电路，适配不同阶段的开发需求。设计时特意将激光头的安装位置做了偏心处理，激光头伸出PCB板边缘一定距离，避免安装时PCB板的边缘遮挡出光路径，同时激光头与PCB板的连接部位做了结构补强，在激光头根部增加了限位结构，防止组装或者使用过程中激光头受外力出现歪斜，导致出光角度偏移。

　　PCB板上的走线做了等宽处理，激光驱动回路的走线宽度满足最大工作电流的载流要求，避免长时间工作时走线发热影响电路稳定性，板上预留的贴片元件焊盘位置经过排布优化，驱动电阻、保护二极管的位置避开了安装孔位和激光头的安装区域，不会出现组装时元件与安装螺丝、固定结构干涉的问题。从安装边界来看，整个模组的总厚度控制在较低范围，激光头的外径尺寸适配常用的激光管固定座规格，如果需要调整出光高度，可以直接搭配标准的圆柱形激光管夹来固定，不需要重新设计定制夹具。PCB板的外形做了切角处理，板边缘的丝印标注了引脚定义和安装方向标识，组装时可以通过丝印快速判断安装方向，避免出现引脚接反导致元件烧毁的问题。在实际设备应用中，这类激光模组通常和对应的光敏接收元件配对使用，比如在流水线的物料到位检测场景里，模组发射的激光束对准对面的接收管，当物料经过挡住光束时，接收管的电平信号发生变化，给控制系统传递到位信号，响应速度比机械接触式开关更快，也不会出现机械磨损导致的寿命问题；在桌面级CNC或者激光雕刻机的原点定位场景里，这类模组发射的光点可以作为定位基准，配合手动调整工作台位置，能快速确定加工原点的位置，比肉眼对齐的精度更高。

　　做三维建模的时候，需要重点关注激光头与PCB板的垂直装配公差，激光头的轴线需要与PCB板平面保持垂直，否则出光角度会出现倾斜，在远距离工作时的光点偏移量会超出允许范围；固定孔的位置公差需要控制在±0.1mm以内，保证和标准安装支架的互换性，避免出现孔位对不上无法安装的问题。另外激光头的金属外壳需要和PCB板上的接地焊盘做可靠连接，保证电磁屏蔽的效果，建模时需要预留出焊盘的接触位置，不能让绝缘的阻焊层挡住接地连接区域。整个模组的外形没有多余的突出结构，所有元件的高度都控制在激光头的高度范围内，安装时不会出现周边元件与安装基座干涉的情况，适合在空间紧凑的小型设备内部安装使用，比如小型智能机器人的前端避障辅助、电子门锁的光路检测、教学演示装置的信号发射单元等场景，都能直接适配这类标准化模组，不需要做额外的结构修改。
