低温差斯特林动力演示装置结构

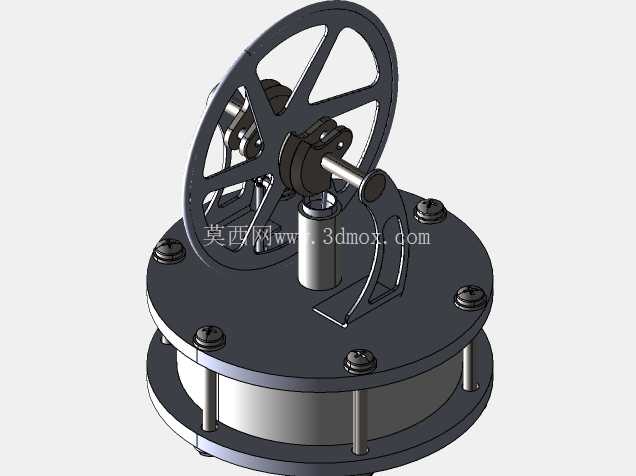

　　这套低温差斯特林动力装置的三维结构，核心面向热力学教学演示、科普展陈以及小型动力原理验证场景搭建，区别于传统高压燃料驱动的热机结构，其设计初衷是利用极低的温度差即可实现连续运转，无需额外加注燃料，仅依靠手掌与环境的温差就能完成热能到机械能的转换，在中小学科学实验室、高校工程热物理实训台、科技馆互动展项中都有广泛的适配空间。从结构设计逻辑来看，整套装置采用卧式对称布局，底部为圆形储热基座，基座边缘采用六根均布的支撑立柱连接上下两层透明封板，既可以清晰展示内部的热交换腔体结构，也能保证整体框架的抗扭刚度，避免飞轮高速运转时产生的径向晃动传导至核心做功部件。

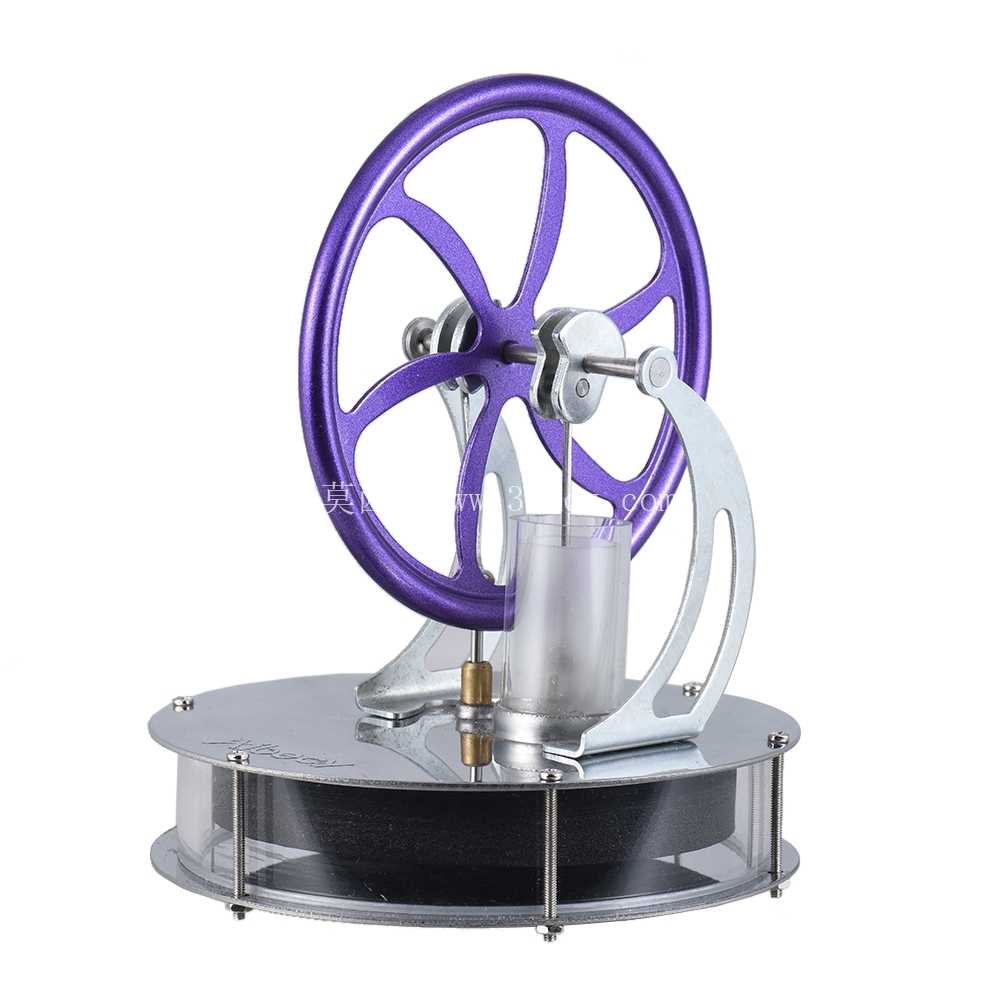

　　上部的动力输出单元采用大直径辐条式紫色飞轮，飞轮通过曲柄连杆机构与置换活塞、动力活塞形成联动，飞轮的辐条采用六辐对称设计，在保证转动惯量满足连续运转需求的同时，尽可能降低自身重量，减少启动阶段需要克服的静摩擦阻力。置换气缸采用透明耐高温材质，可直观观察内部活塞的往复运动轨迹，气缸与基座热交换面之间采用铜质导热柱连接，能够快速将基座面的温度差传导至气缸内部的工作介质，减少热阻带来的能量损耗。支架部分采用弧形一体式金属弯臂结构，将飞轮转轴、连杆铰接点、气缸安装位整合在同一加工基准面上，省去了多零件拼接带来的装配累积误差，安装时仅需要保证弯臂与基座平面的垂直度在0.1mm以内，即可保证整套传动机构无卡滞顺畅运转。

　　从安装边界尺寸来看，整套装置基座直径控制在120mm范围内，整体高度不超过150mm，飞轮直径为80mm，运转时飞轮外缘的最大回转半径不会超出基座投影范围，放置在标准实验台面上无需额外预留过大的安全操作空间，适配常规展柜、实验台的摆放尺寸要求。结构设计中特意将所有铰接点采用微型滚珠轴承配合不锈钢销轴，替代传统的铜套滑动摩擦结构，大幅降低传动阻力，这也是其能够实现手温驱动的核心设计细节——常规滑动摩擦结构的斯特林模型需要至少30℃以上温差才能启动，而采用轴承铰接的结构仅需10℃左右的温差即可实现连续运转。在实际应用场景中，这套结构除了作为教学演示载体，也可作为小型温差发电装置的动力端原型，通过在飞轮转轴上加装微型永磁发电机，即可将低品位热能转化为电能，为小型传感器、低功耗指示灯供电，拓展在工业余热回收、野外小型温差供电场景的应用可能性。设计过程中对各运动部件的间隙做了精准匹配：动力活塞与气缸壁之间保留0.02mm的配合间隙，既保证气密性满足做功需求，又不会因为间隙过小出现热胀冷缩卡滞的问题；置换活塞采用轻质隔热材质，降低往复运动的惯性损耗，同时减少气缸上下端的热量串流，提升热转换效率。

　　整套结构的零件拆分充分考虑了铸造、机加工的工艺可行性，基座、支撑弯臂、飞轮等金属零件均可采用失蜡铸造工艺完成毛坯成型，再通过简单的车削、钻孔工序即可达到装配精度要求，无需复杂的五轴加工工序，适合小批量生产制作。在装配逻辑上，整套装置采用分层装配流程：先完成底部热交换基座的密封组装，再依次安装导热柱、气缸组件、传动弯臂，最后预装飞轮与连杆机构，通过调整连杆的长度来微调活塞的上下止点位置，保证活塞运动到上止点时不碰撞气缸端盖，运动到下止点时不触碰导热柱顶面，各运动部件之间预留0.5mm以上的安全间隙，避免加工误差带来的运动干涉。
