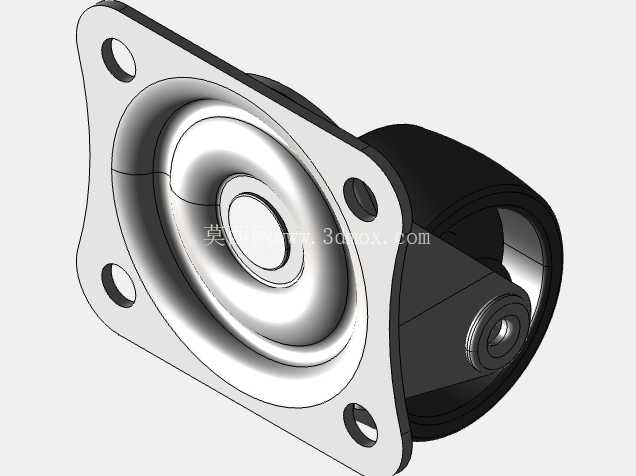

法兰安装式转轮机器人行走轮结构

　　该轮组结构主要面向小型轮式移动机器人、教育类机器人小车的行走驱动场景，可作为差速驱动底盘的从动轮或配套减速电机的主动轮使用，适配室内平整地面、教学实验台、小型物料转运平台等运行环境，能够满足低速轻载工况下的平稳行走需求，在机器人竞赛教具、小型巡检代步装置、桌面级移动实验平台中均有较高的适配性。从结构功能来看，该轮组采用法兰式安装基准面，安装法兰上均匀布置四个沉头安装孔，可直接通过螺栓与设备底盘的安装立板贴合固定，安装面的平面度公差控制在合理区间，能够保证轮组安装后与底盘基准的垂直度，避免运行过程中出现轮体偏摆、行走跑偏的问题。

　　轮体的回转中心与法兰安装面保持严格的同轴度设计，配套的内置轴承结构可承受径向载荷与少量轴向窜动，保证轮体转动过程中的顺滑度，减少运行阻力与异响。设计过程中优先考虑了安装维护的便捷性，法兰盘的轮廓采用切边式菱形结构，相比圆形法兰能够在有限的安装空间内减少占用面积，四个安装孔的孔位间距经过适配优化，可兼容市面上多数常规小型机器人底盘的安装孔距，无需额外加工转接板即可完成装配。轮体的接触外缘采用圆弧过渡型面，与地面接触时为线接触过渡，能够在不增加运行阻力的前提下提升转向灵活性，避免全平面接触轮体转向时的剐蹭阻力问题。

　　轮组的轴向尺寸经过紧凑化设计，安装后突出底盘立板的厚度控制在较小范围，能够为底盘内部的电池、控制板、驱动电机等部件留出更多布置空间，适配小型化机器人的紧凑布局需求。从安装边界来看，法兰安装面的四个安装孔呈对角对称分布，安装时需保证固定螺栓的沉头深度与法兰盘厚度匹配，螺栓锁紧后端面不超出法兰安装面，避免影响安装贴合精度；轮体的最大回转直径需在底盘设计时预留足够的运动间隙，避免轮体转动时与底盘结构件、线缆等发生干涉；轮组的中心轴孔可配套不同规格的输出轴，适配常规小型直流减速电机的输出轴径，也可作为从动轮配套固定心轴使用，心轴与内孔的配合公差选用间隙配合，保证转动顺滑的同时控制径向窜动量。

　　结构设计时兼顾了铸造工艺的成型特性，法兰盘与轮体连接的过渡位置均设置了合理的铸造圆角，避免应力集中问题，同时减少铸造过程中的缩孔、缺料等缺陷产生概率；轮体的壁厚保持均匀过渡，避免壁厚突变导致的冷却变形问题，保证成型后零件的尺寸精度。轮体的曲面型面经过顺滑处理，无明显的棱角与突变结构，既能够降低铸造后的打磨处理工作量，也能减少运行过程中应力集中导致的结构损坏风险。在实际选型应用中，该轮组可根据负载需求选用不同的成型材质，轻载教学场景下可选用工程塑料压铸成型，控制整体重量与成本；需要一定承载能力的场景下可选用锌合金、铝合金压铸成型，提升结构强度与耐磨性能。轮体的接触面可根据使用场景附加橡胶圈、硅胶圈等缓冲层，提升地面附着力同时降低运行噪音，附加缓冲层后的轮径变化需在底盘离地间隙设计时提前预留余量，避免影响底盘的通过性。
