单向止动棘轮组件爆炸结构展示

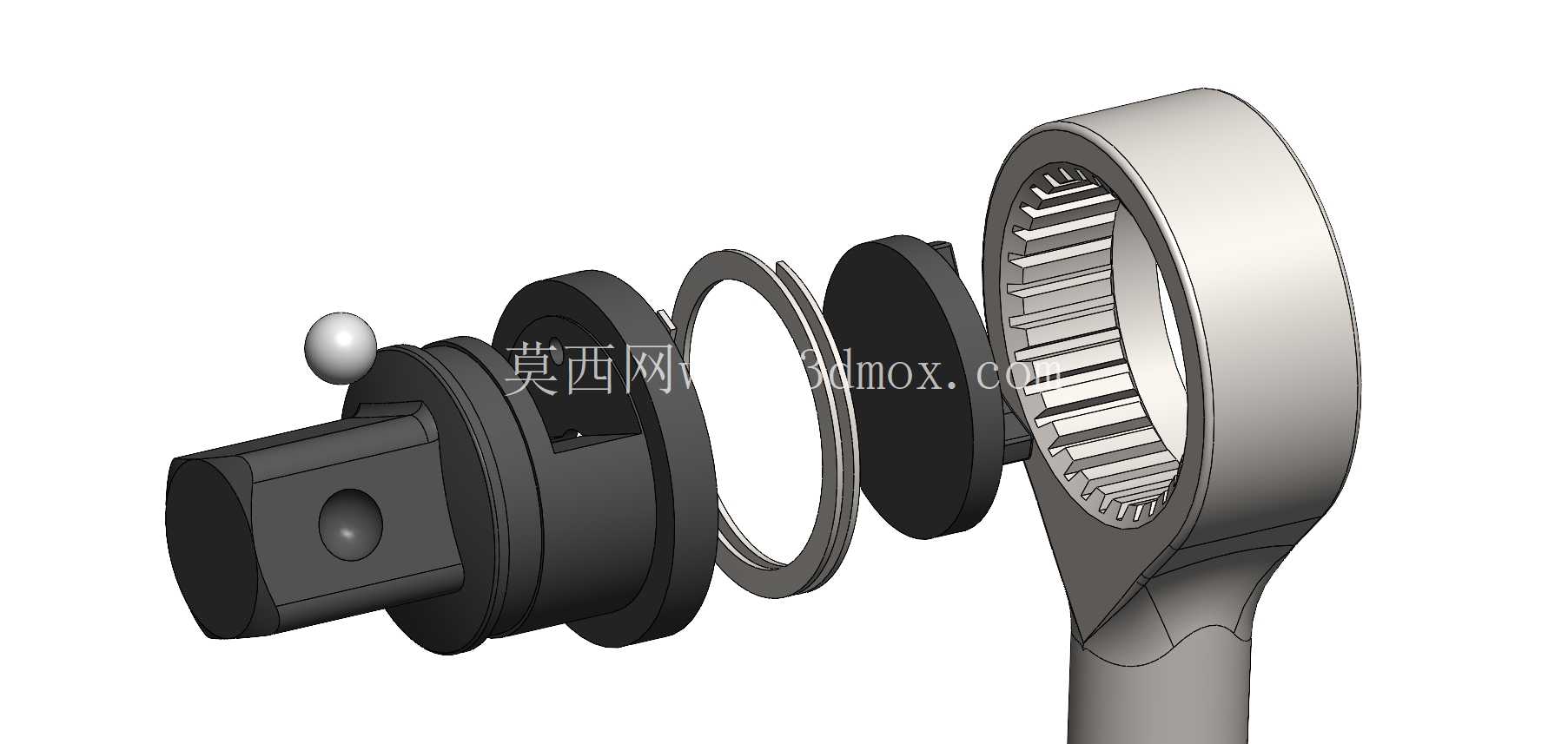

这套棘轮组件的结构设计完全围绕单向间歇传动的核心需求展开，从爆炸视图能清晰看到各零件的配合逻辑：带内棘齿的外圈是核心受力件，内圈齿形采用渐开线短齿设计，齿顶做了0.2mm的圆角过渡，避免棘爪啮合时出现应力集中导致的齿面崩损，齿向公差控制在7级精度，保证棘爪滑入齿槽时不会出现卡滞。配套的棘爪安装在驱动端的连接座上，靠端面的定位钢珠配合弹簧实现棘爪的复位与压紧，钢珠直径选用4mm标准件，弹簧预压缩量设置为1.5mm，既能保证棘爪与内齿圈的可靠啮合，又不会因为压紧力过大导致反向转动时棘爪无法顺利脱开，出现齿面磨损加剧的问题。

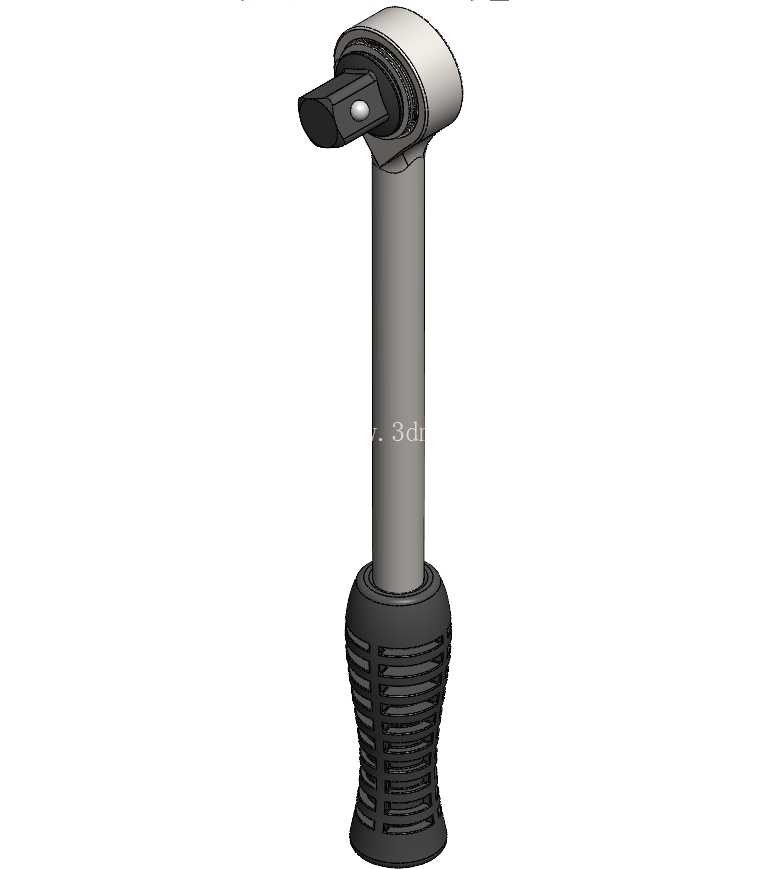

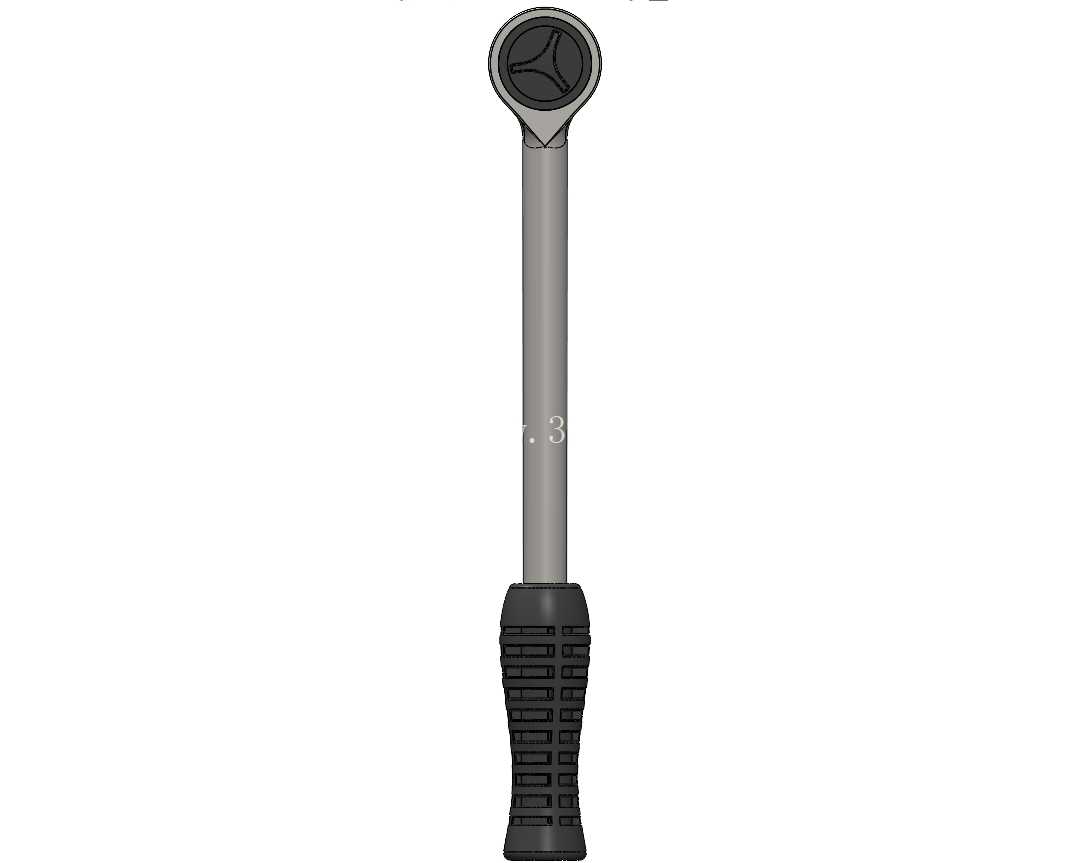

从实际应用场景来看，这类棘轮结构广泛用在手动扳手、起重葫芦的止逆机构、纺织机械的送料间歇机构、自行车飞轮等需要单向传递扭矩、反向锁止的工况里。比如在手动扭矩扳手的应用中，这套结构的外圈会和扳手套筒端做过盈配合，驱动方头连接扭矩输出端，正向转动时棘爪卡入内齿圈传递扭矩，反向转动时棘爪沿齿面滑过，带动套筒回位而不会带动紧固件反转，能有效提升狭小空间内的紧固件拆装效率。在起重葫芦的止逆机构应用中，内齿圈会和葫芦的卷筒做同轴固定，棘爪座连接驱动链轮，起吊重物时棘爪啮合传递提升扭矩，停止提升时棘爪自动卡入齿槽，防止重物下坠引发安全事故，反向转动驱动端时棘爪被顶起，可实现重物的平稳下放。

设计过程中首先要明确安装边界：整套组件的最大外径为62mm，轴向总装配长度为48mm，驱动端采用12.7mm标准四方头，和常规手动工具的驱动接口完全兼容，不需要额外做转接结构。各零件的配合公差经过反复校核：内齿圈和外侧的连接环采用H7/k6过渡配合，装配后不需要额外打销钉就能传递额定扭矩，后期维护拆解也不会出现配合面拉伤；棘爪和安装轴的配合采用H8/f7间隙配合，间隙控制在0.02-0.04mm之间，保证棘爪摆动灵活，同时不会因为间隙过大出现啮合时的径向窜动；端面的密封挡片采用0.8mm厚的65Mn弹簧钢冲压成型，和外圈的卡槽配合后能阻挡外部粉尘、铁屑进入啮合区域，延长机构的维护周期，适配车间、户外等多尘作业场景。

结构设计上特意做了几处优化：一是内齿圈的齿槽深度设置为3.2mm，棘爪的啮合深度达到2.8mm，即使在1.5倍额定扭矩的过载工况下，也不会出现棘爪脱出齿槽的问题；二是棘爪的啮合面做了15度的楔角设计，正向传动时楔面会产生径向分力将棘爪压紧在齿槽内，传递的扭矩越大，压紧力越强，不会出现跳齿问题；三是各转动摩擦面都预留了润滑脂存储槽，装配时填充锂基脂后，可保证连续1万次以上的循环操作不需要补充润滑，降低日常维护成本。另外，组件中间的波形垫圈选用厚度0.3mm的标准件，装配后提供0.1-0.2mm的轴向预紧量，消除各零件之间的轴向间隙，避免传动过程中出现轴向窜动产生的异响，同时能补偿温度变化带来的零件尺寸形变，保证-20℃到60℃的工作温度范围内机构动作顺畅。

从建模逻辑来看，这套模型采用自顶向下的设计思路，先确定内齿圈的分度圆直径、齿形参数，再根据啮合轨迹推导棘爪的外形轮廓，最后依次设计连接座、密封挡片、波形垫圈、定位钢珠等附属零件，所有配合面都做了干涉检查，爆炸视图的拆分顺序完全按照实际装配流程设置，能直观看到每个零件的装配位置和配合关系，对于需要做同类机构设计的工程师来说，可以直接参考其参数选型、公差配合的设计逻辑，根据自身的扭矩需求、安装空间调整对应尺寸参数，缩短同类产品的开发周期。需要注意的是，这类棘轮机构不适合高速连续传动的工况，常规适用的转速范围在每分钟30转以内，转速过高会导致棘爪来不及啮合出现跳齿，同时齿面的冲击磨损会急剧加剧，大幅缩短机构使用寿命，在选型应用时需要结合实际工况的转速、扭矩参数做匹配校核。
