莱茵河轮船双缸复合蒸汽机结构

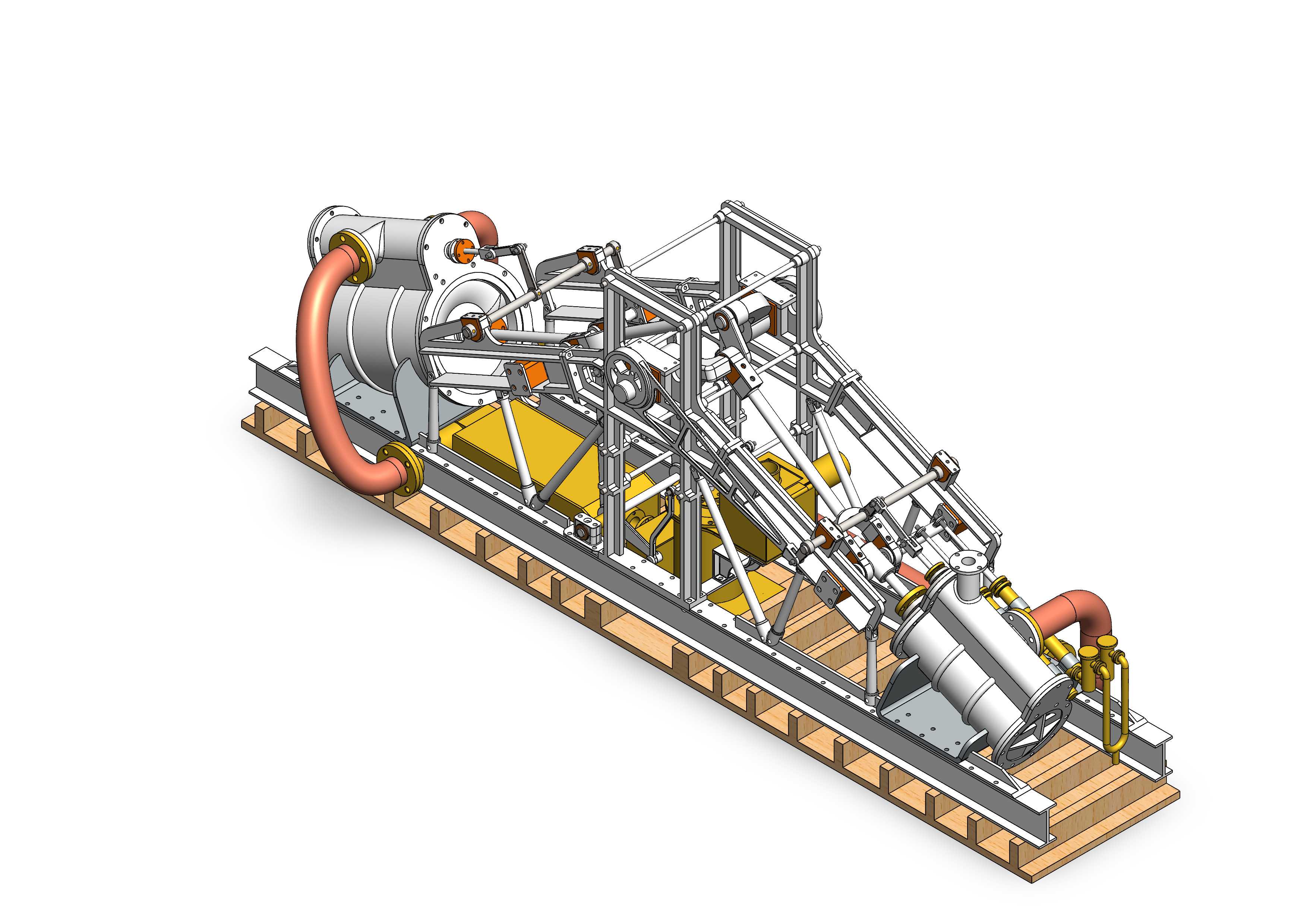

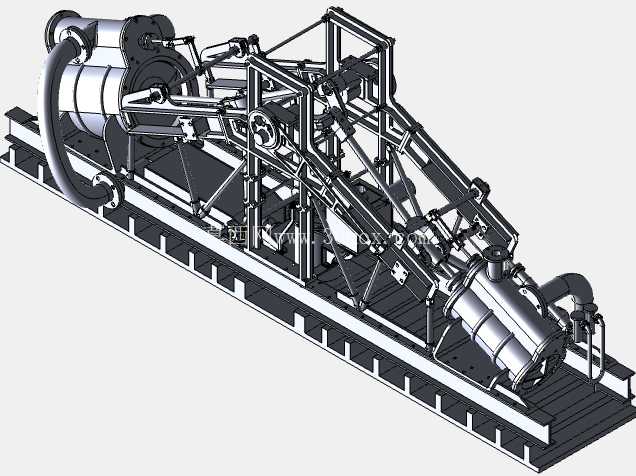

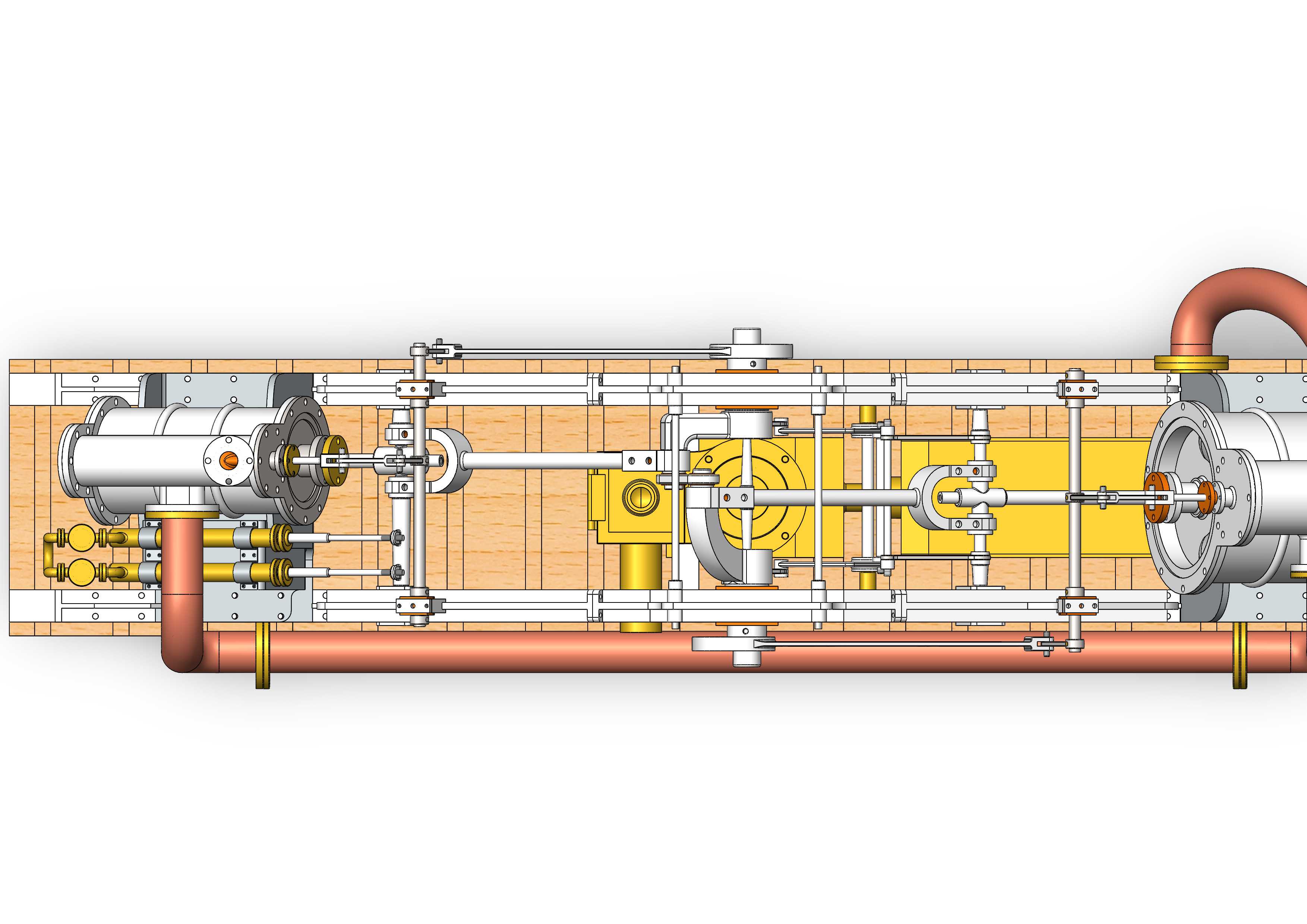

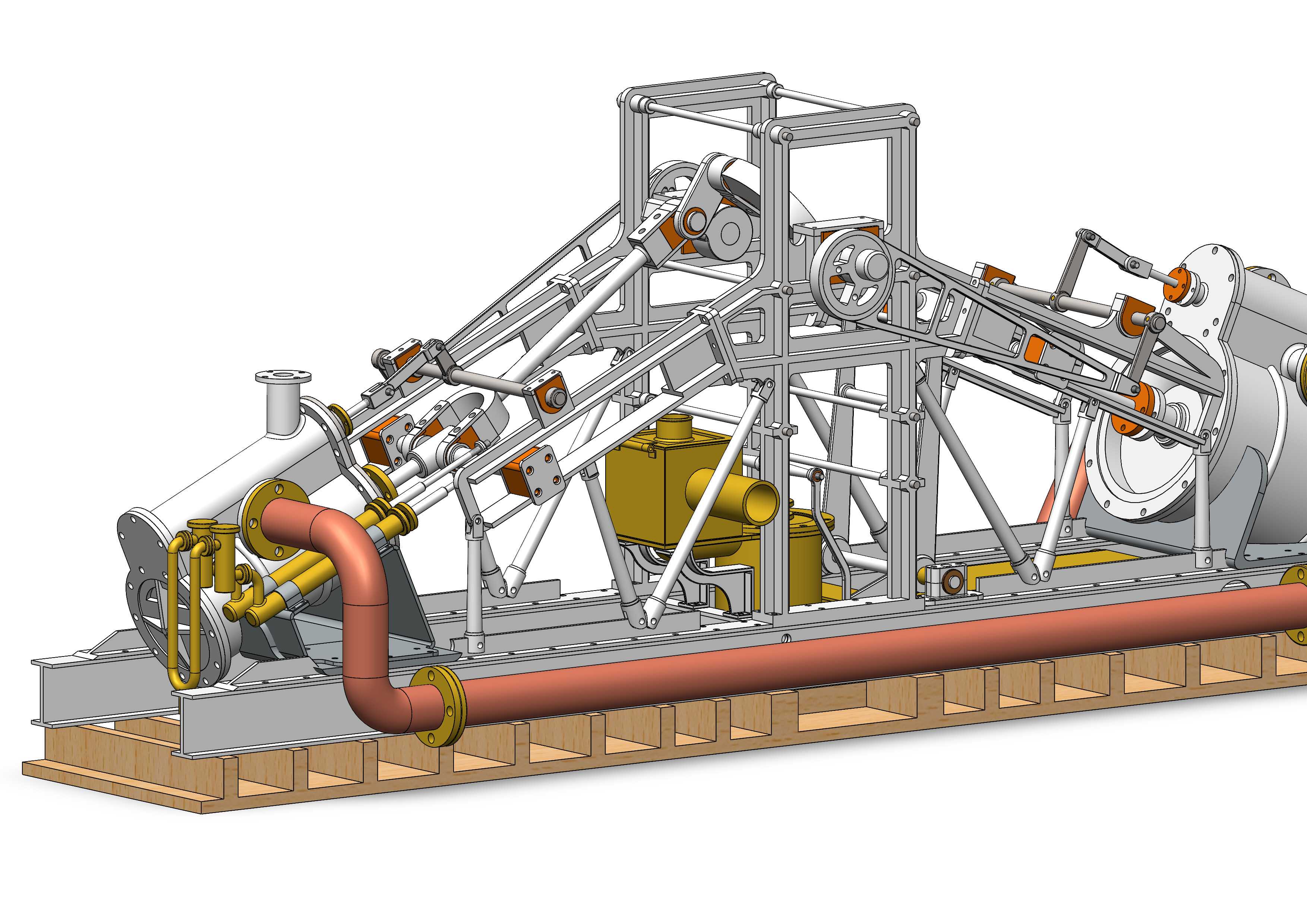

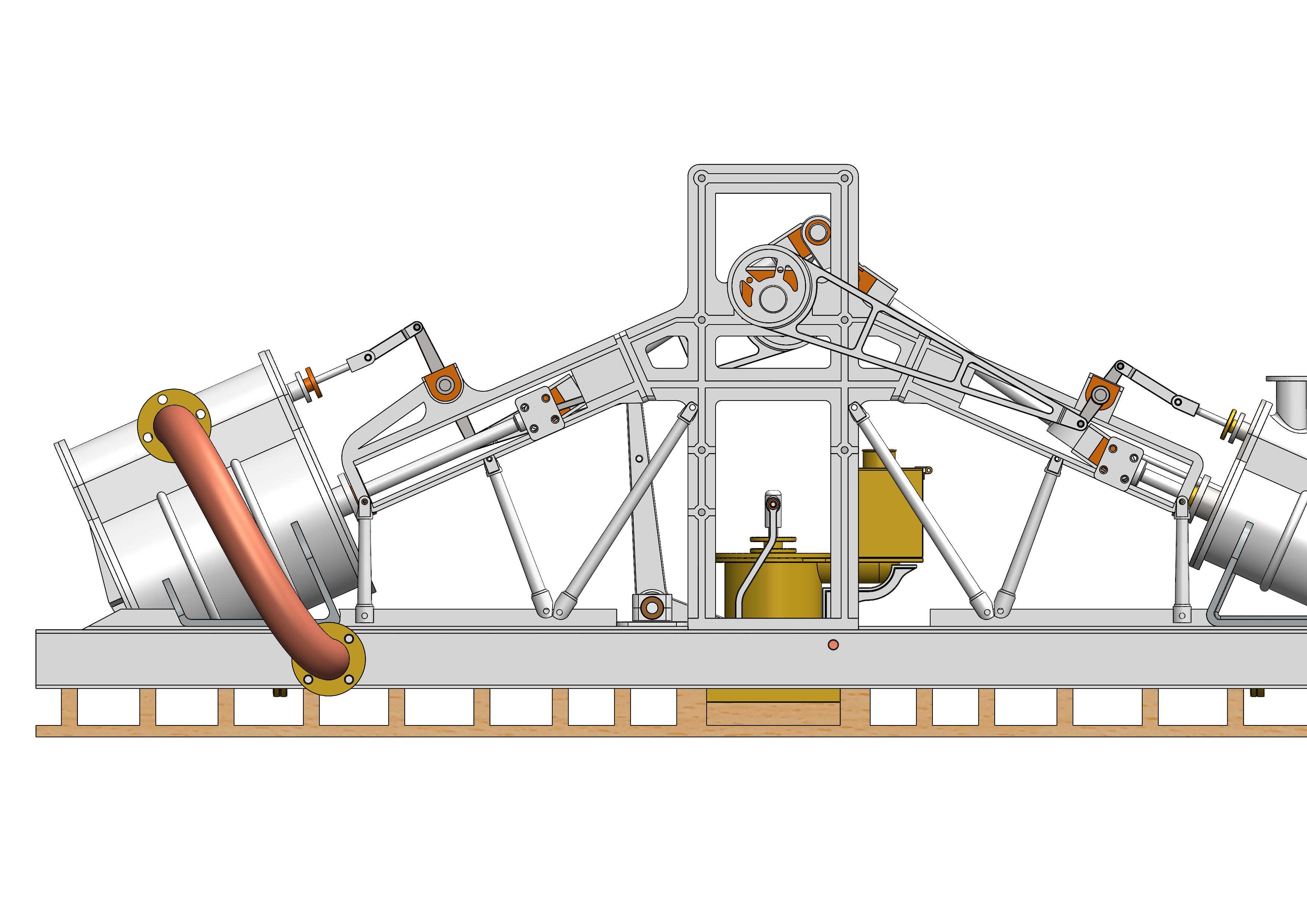

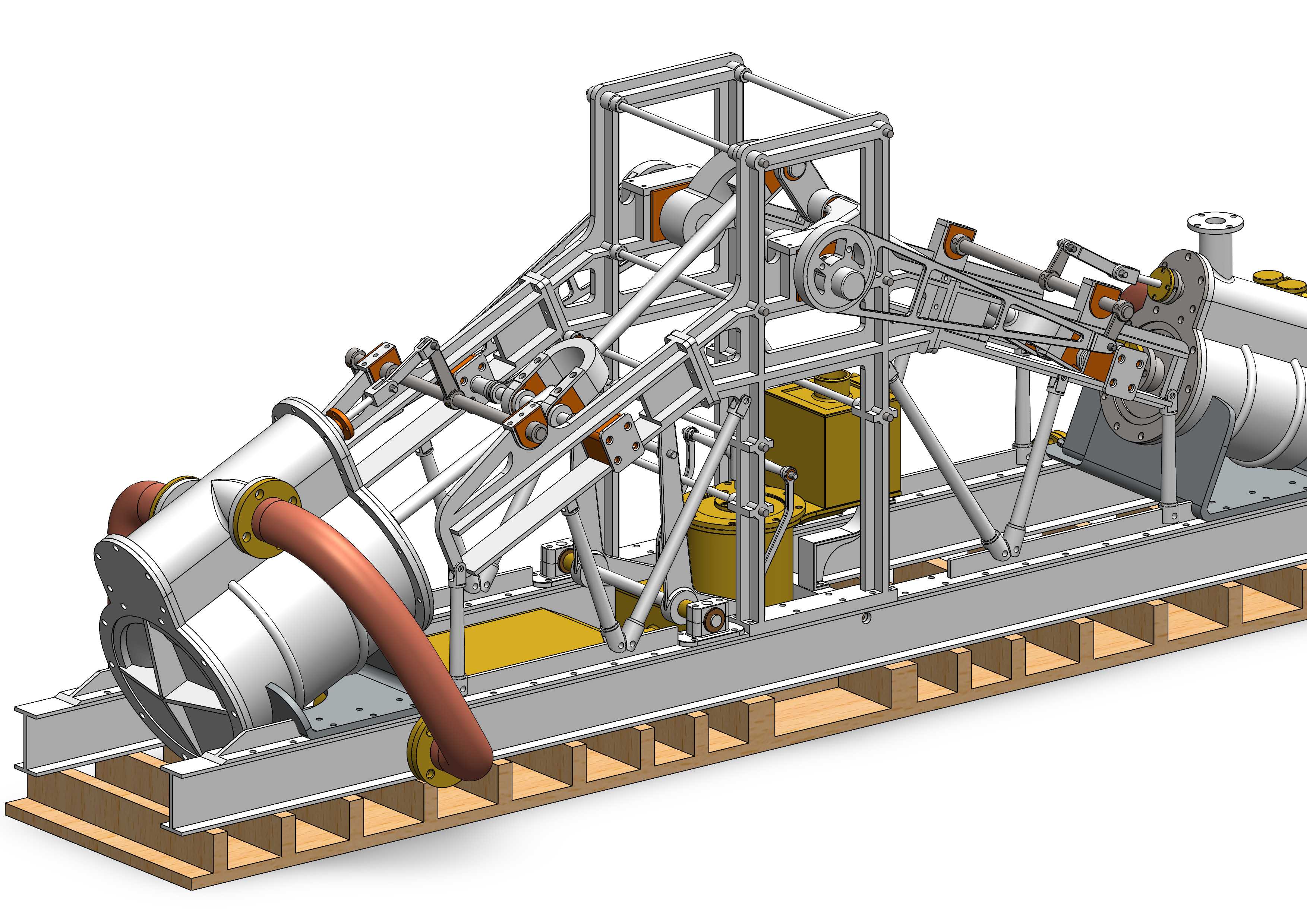

这款双缸复合蒸汽机主要面向内河航运船舶的动力配套场景，是早年莱茵河航运体系中典型的船舶主动力装置，适配浅吃水内河轮船的动力输出需求，能够在河道航行工况下稳定提供持续推进动力，兼顾低速大扭矩输出与中速航行的能效表现。从结构布局来看，整套机组采用卧式双缸错位排布设计，高压缸与低压缸沿机架纵向错开布置，通过共用的曲轴连杆机构实现动力耦合输出，这种布局能够有效压缩机组的横向安装尺寸，适配内河轮船相对紧凑的机舱空间，避免动力单元占用过多载货或客舱区域。机架部分采用型钢焊接桁架结构，主承力梁沿机组纵向贯通，缸体安装座、曲轴轴承座、阀组安装位均集成在桁架机架上，既保证了机组整体的结构刚度，抵消活塞往复运动产生的交变冲击力，又通过桁架的镂空设计降低了整机自重，减少船舶航行时的无效载荷。安装底座采用实木垫木搭配金属固定压块的结构，垫木沿机架底部纵向排布，能够吸收机组运行时产生的高频振动，避免振动直接传递到船体结构引发共振，同时垫木的可更换设计也方便长期运行后的维护调整，固定压块通过螺栓与船体机舱的预埋基座连接，安装时可通过调整垫木厚度找平机组水平度，保证曲轴的同轴度公差在允许范围内，减少轴瓦的异常磨损。管路系统方面，高压缸进汽管采用大曲率弯管设计，减少蒸汽输送过程中的压损，高低压缸之间的连通管路集成了配气阀组，能够根据负载情况调整进汽时序，实现蒸汽能量的梯级利用，高压缸做功后的乏汽导入低压缸进行二次做功，大幅提升蒸汽的利用效率，降低燃煤消耗，适配内河航运长距离航行的燃料补给需求。缸体部分采用双层夹套结构，外层为保温层安装位，能够减少缸体的热量散失，提升机组热效率，缸套与活塞的配合间隙经过精密匹配，保证往复运动的密封性，减少蒸汽泄漏损失。曲轴采用整体锻造结构，连杆轴颈与主轴颈的过渡位置设计有圆角卸荷结构，降低交变应力集中带来的断裂风险，飞轮端设置有动力输出法兰，可直接连接船舶的传动轴系，也可通过减速齿轮组匹配螺旋桨的额定转速。整套机组的维护点位均布置在机架外侧，缸体注油点、阀组调节手柄、轴承润滑位都预留了足够的操作空间，船员在机舱内即可完成日常的巡检与维护操作，无需拆解外围结构。从安装边界来看，机组整体沿纵向布置，左右两侧预留的检修空间不小于300毫米即可满足日常维护需求，底部安装面到曲轴中心的高度经过优化，能够匹配多数内河轮船的传动轴系安装高度，减少传动轴的角度调整量，降低传动过程中的功率损耗。在实际航行场景中，该机组能够灵活调整输出功率，在船舶离靠岸时可通过阀组调整实现低转速大扭矩输出，保证船舶的操纵灵活性，在长距离巡航时可稳定工作在额定转速区间，保持最优的能效表现，同时卧式结构的重心更低，能够提升船舶航行时的稳定性，减少风浪或河道水流波动对船舶姿态的影响。配气机构采用滑阀式设计，通过偏心轮带动滑阀往复运动，精准控制各缸的进排汽时序，整套配气机构的传动部件均采用稀油润滑，能够在长期连续运行工况下保持稳定的工作状态，减少磨损故障的发生。蒸汽管路的连接位置均采用法兰密封结构，密封垫片选用耐高温耐高压的材质，能够承受高温高压蒸汽的长期冲刷，避免管路泄漏导致的功率损失与安全隐患。机组端部还设置有紧急停机操纵杆，可在突发工况下快速切断蒸汽供给，保证船舶航行的安全性。
