凯瑟曼超七复古运动跑车底盘结构

　　该作品呈现的是一台轻量化开放式复古运动跑车的完整三维结构，重点集中在底盘、悬架、转向、车轮、座椅以及车身覆盖件之间的装配关系。整车采用低矮、狭长的单座或双座布置思路，前部留出独立轮距空间，后轮承担主要驱动与抓地任务，整体形态接近赛道日用车、手工改装车和小批量运动原型车的开发对象。对于结构设计人员而言，这类模型的价值不在于单纯外观展示，而在于能够直观看到管件、摆臂、减振器、转向拉杆、轮毂、制动区域和车身蒙皮如何在有限空间内相互避让。

　　底盘部分以钢管空间框架为核心思路，前舱杆件围绕发动机、转向机和前悬架安装点展开，侧梁向驾驶舱延伸并承担座椅、地板和侧围的支撑。框架在建模中保留了较多开放区域，便于检查维修接近性，也能体现轻量化跑车对刚度、重量和装配工艺的平衡。前悬架采用外露式双横臂结构，上下控制臂分别连接车架与转向节，减振弹簧总成以倾斜方式布置，通过支点角度变化吸收车轮跳动。该布置在低车身车辆中较常见，优点是可以通过臂长、支点和连杆角度调整轮距、外倾角、主销后倾角及抗俯仰特性。

　　转向系统采用横向拉杆连接两侧转向节，中部预留转向机安装空间，前防撞区域并未使用厚重覆盖件，而是通过杆件和横梁形成开放结构。这样的设计一方面满足复古跑车裸露机械感的外观需求，另一方面也让冷却、制动和转向部件拥有更好的检查空间。前轮使用大尺寸宽胎与钢丝风格轮辋，轮拱处设置独立白色挡泥弧板，弧板与车架之间保留足够间隙，可在车轮上下跳动和转向时避免干涉。轮胎外径、轮辋宽度、转向极限角以及减振器行程需要在装配阶段联合校核，尤其是低速大转角工况下，轮胎内侧与摆臂、拉杆、弧板支架之间的边界距离应重点检查。

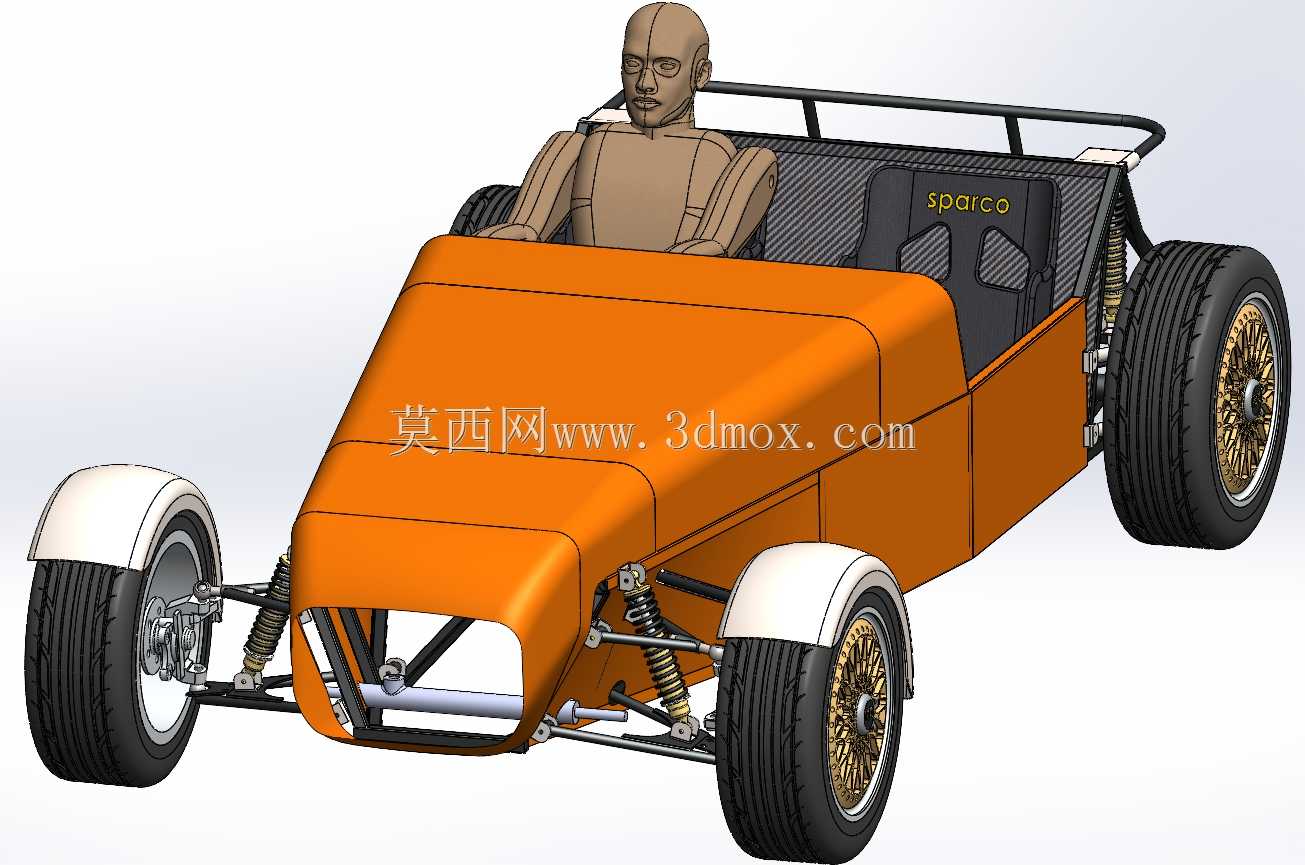

　　驾驶舱内布置了两张桶型运动座椅，座椅靠背较高，侧向支撑明显，适合承受弯道侧向加速度。座椅后方设置防滚杆框架，横杆沿乘员肩部上方延伸，既承担安全防护作用，也可作为后部车身线形的约束边界。座椅之间和侧部保留安全带、操纵机构及踏板区域的安装空间，地板不宜过度抬高，否则会影响乘员髋点位置和头部余量。车身外壳采用橙色分段覆盖件，前部为圆润而狭长的鼻锥，侧面以平直折线连接前后轮区域，后部开放露出轮胎、减振器和车架杆件。覆盖件在模型中更接近可拆式蒙皮，适合小批量试制时采用铝板、玻璃钢或复合材料成型。

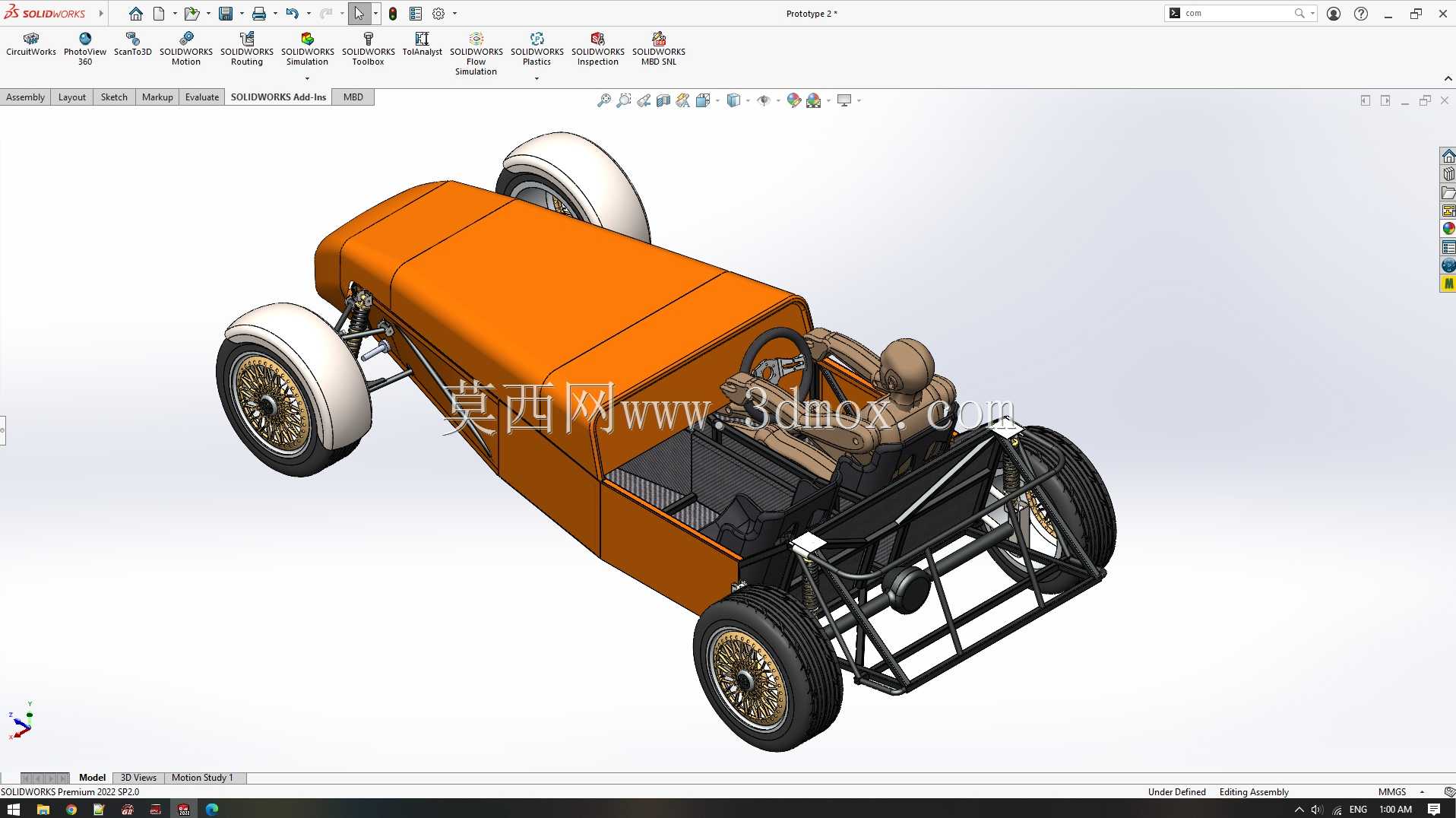

　　后轮区域同样采用大宽度轮胎，以提升驱动抓地力；后悬架与车架连接点位于座椅侧后方，减振器近似立式安装，便于布置较长行程。后舱在座椅背后保留动力总成、差速器和传动部件的占位空间，工程师在细化设计时需要进一步确认发动机悬置、半轴角度、排气走向、燃油箱位置以及维修拆装路径。由于该车底盘裸露程度高，任何一个部件的轮廓变化都会影响外观，因此三维布局不能只满足静态装配，还要考虑悬架压缩、弹簧变形、轮胎卷动、转向摆动和热件间隙。

　　从安装边界看，整车宽度主要由前后轮胎外侧面决定，车身最宽处应低于轮胎外缘或与其保持视觉协调；前部鼻锥高度受前横梁、转向拉杆和冷却空间限制；驾驶舱高度则由座椅、人体头部、防滚杆和后部线条共同约束。模型中加入人体模型，有助于判断坐姿、视野、方向盘位置、腿部空间以及乘员与侧梁的距离。实际开发时，可在此基础上继续完善制动管路、线束、仪表台、油箱、发动机附件和车身固定点，使概念原型逐步转化为可加工、可焊接、可装配的运动车底盘方案。
