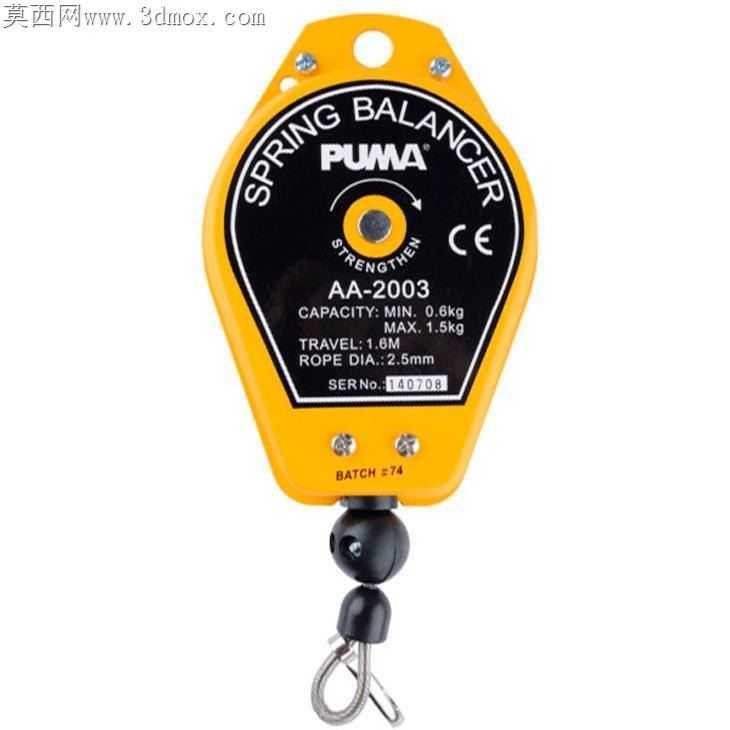

PUMA款AA-2003弹簧平衡器结构设计

车间流水线工位上悬挂的气动、电动工具长期拖拽线缆与自重，极易造成操作人员腕部劳损，传统挂钩悬挂无法匹配操作过程中工具的动态位移需求，弹簧平衡器的核心价值就是通过内部卷簧的恒力输出，抵消工具自重，让操作人员实现近乎零负重的操作手感。这款平衡器的外壳采用异形压铸壳体设计，上窄下宽的水滴轮廓并非单纯的外观考量，上部的悬挂孔位做了加厚凸台处理，避免长期悬挂受力后壳体出现应力开裂，壳体边缘的圆角过渡经过反复调整，既不会在车间磕碰时划伤操作人员，也能在压铸脱模时减少料边残留，降低后续打磨工序的工时。正面的标识区域做了下沉式凹槽设计，铭牌嵌入后不会因为日常剐蹭出现标识磨损，容量参数、行程参数直接印刷在凹槽内，即便长期接触车间油污也能清晰辨识。下部的出绳口配置了双珠万向旋转结构，钢绳拉出时可以跟随工具的操作角度自由偏转，不会出现钢绳与壳体硬摩擦导致的断丝隐患，钢绳末端的吊钩做了防脱卡扣设计，卡扣的扭簧力度经过调校，既可以单手完成工具挂取，也不会因为工具晃动出现意外脱钩。内部卷簧的固定端做了折弯卡接结构，替代传统的螺丝紧固，避免长期往复伸缩时螺丝松动导致卷簧脱位，卷簧的预紧力调节旋钮隐藏在壳体侧面，调节时无需拆开整机，用一字螺丝刀即可完成档位调整，匹配0.6-1.5kg范围内不同重量的工具悬挂需求。壳体上的固定螺丝采用沉头设计，螺丝端面与壳体表面齐平，不会在车间搬运、安装时勾挂工作服或者线缆，CE标识区域的凸起字符做了钝化处理，没有尖锐棱角。出绳口的橡胶缓冲垫可以在钢绳回缩到极限位置时吸收冲击，避免吊钩直接撞击壳体造成漆面脱落或者壳体变形，橡胶垫的卡槽采用过盈配合设计，无需额外粘接即可牢固固定，长期受冲击也不会脱落。钢绳的直径匹配2.5mm的规格，绳端与吊钩的压接位置做了套环加固，避免钢绳弯折处出现应力集中断裂，1.6m的行程覆盖绝大多数流水线工位的操作范围，操作人员在工位范围内移动工具时，平衡器可以顺畅跟随伸缩，不会出现卡滞或者拉力突变的情况。
