小型船型翘板电源开关结构设计

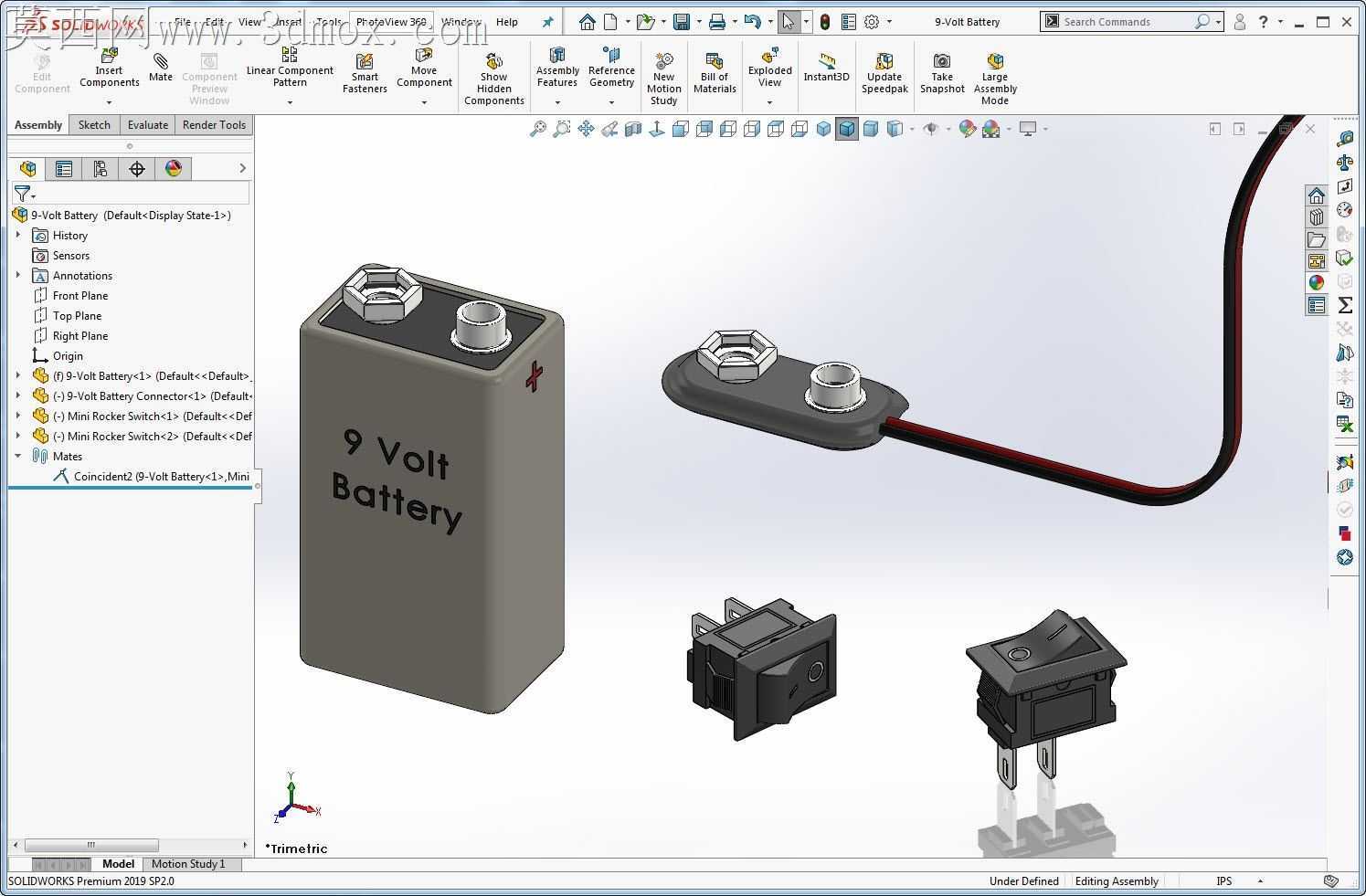

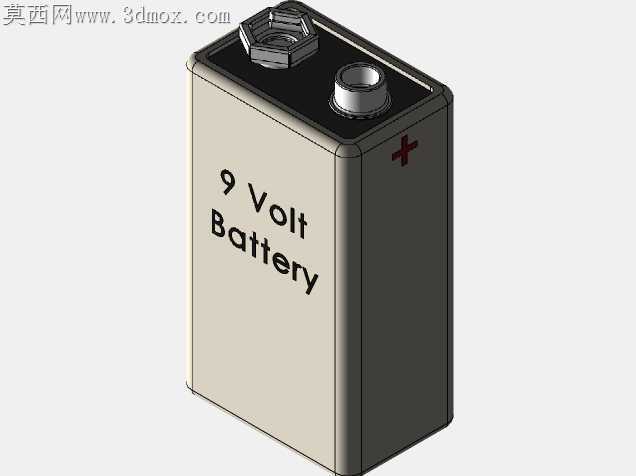

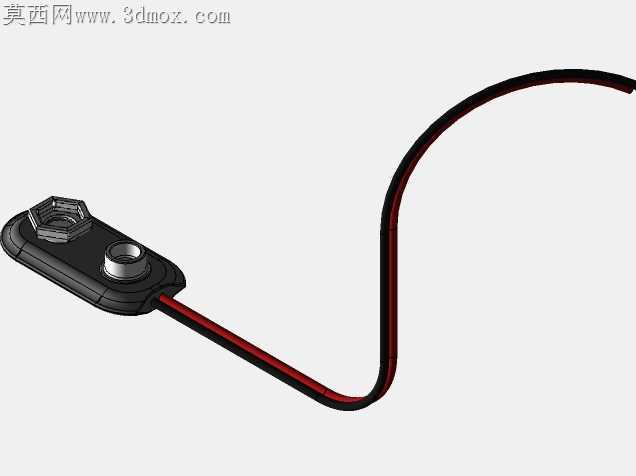

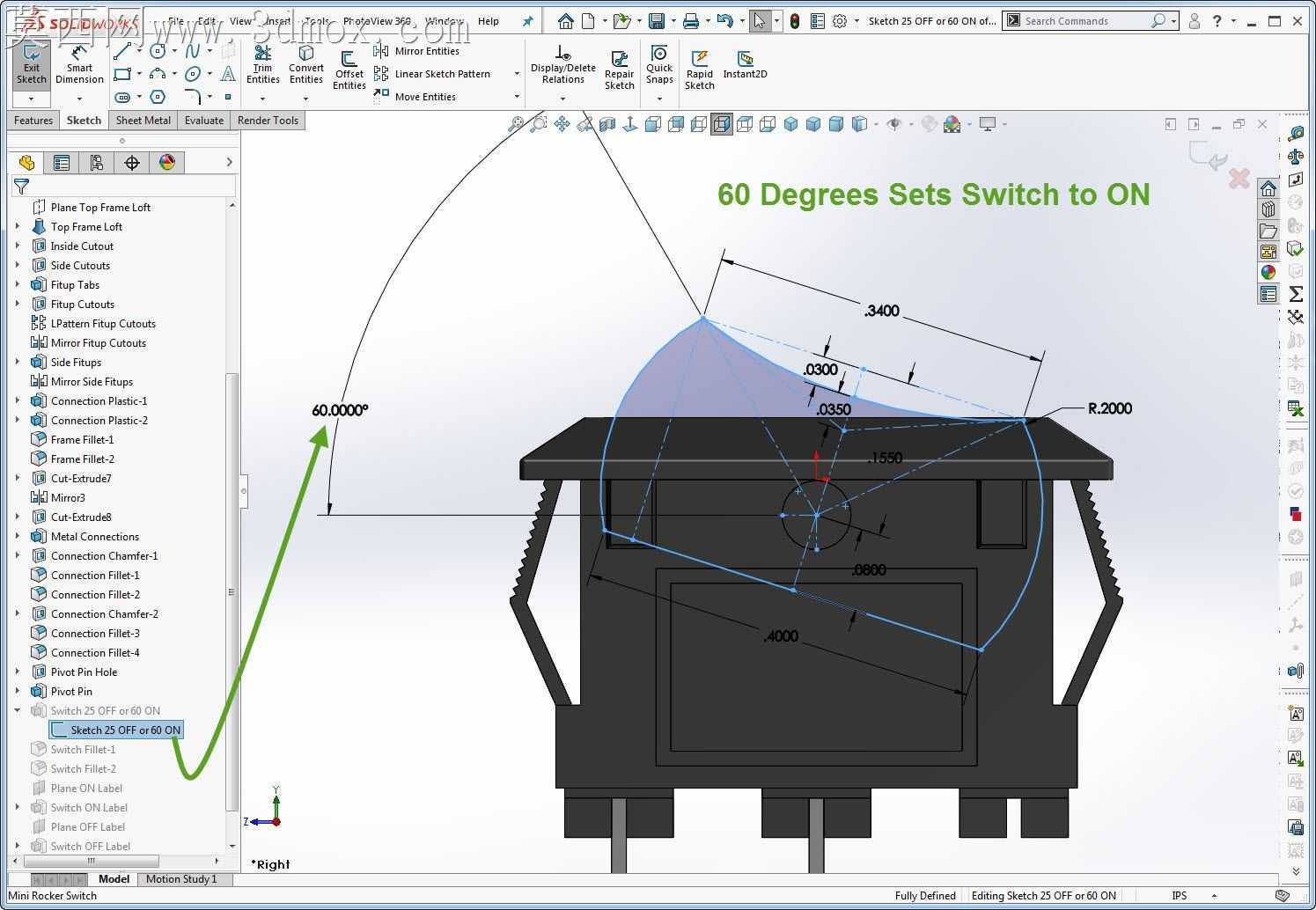

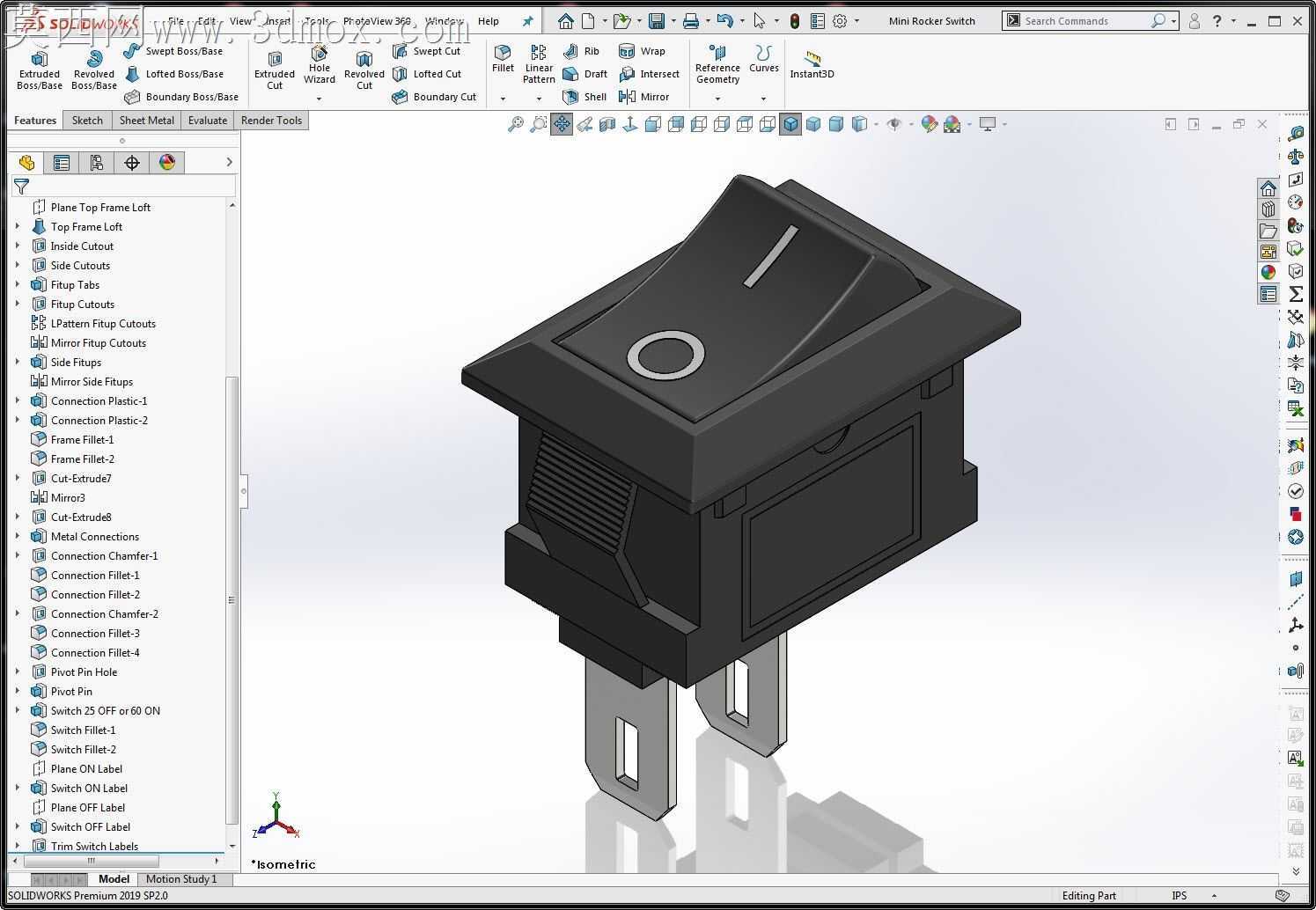

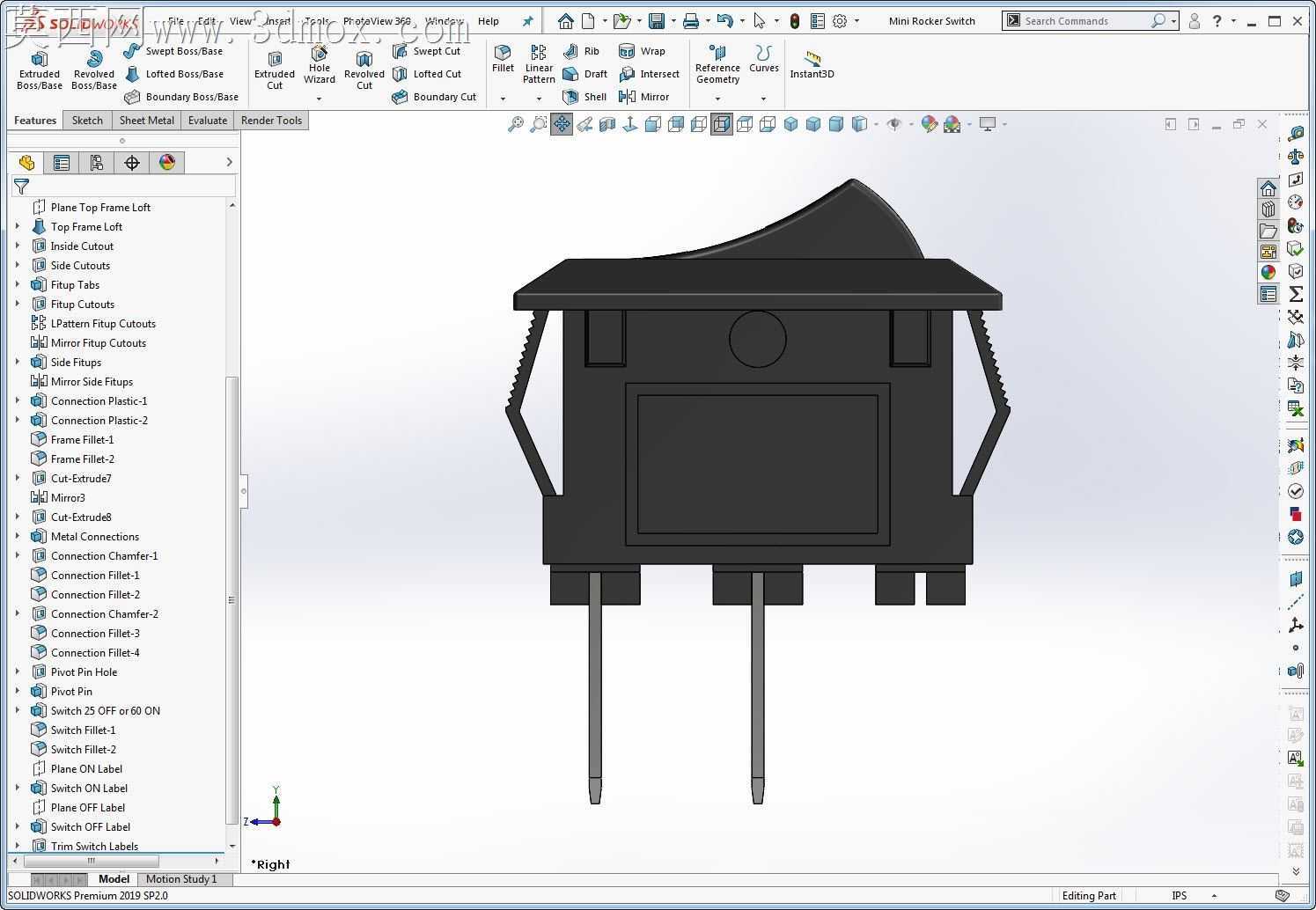

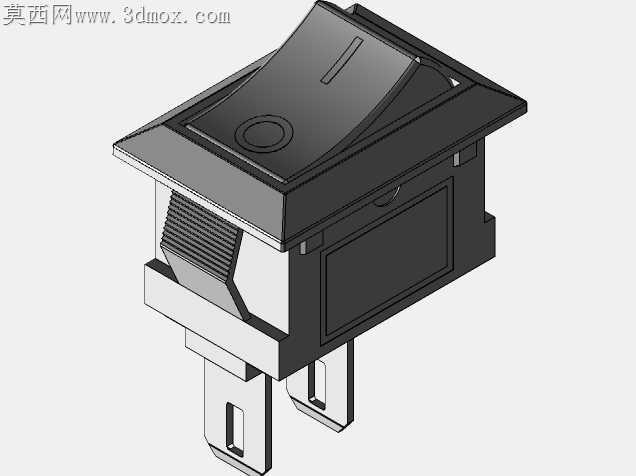

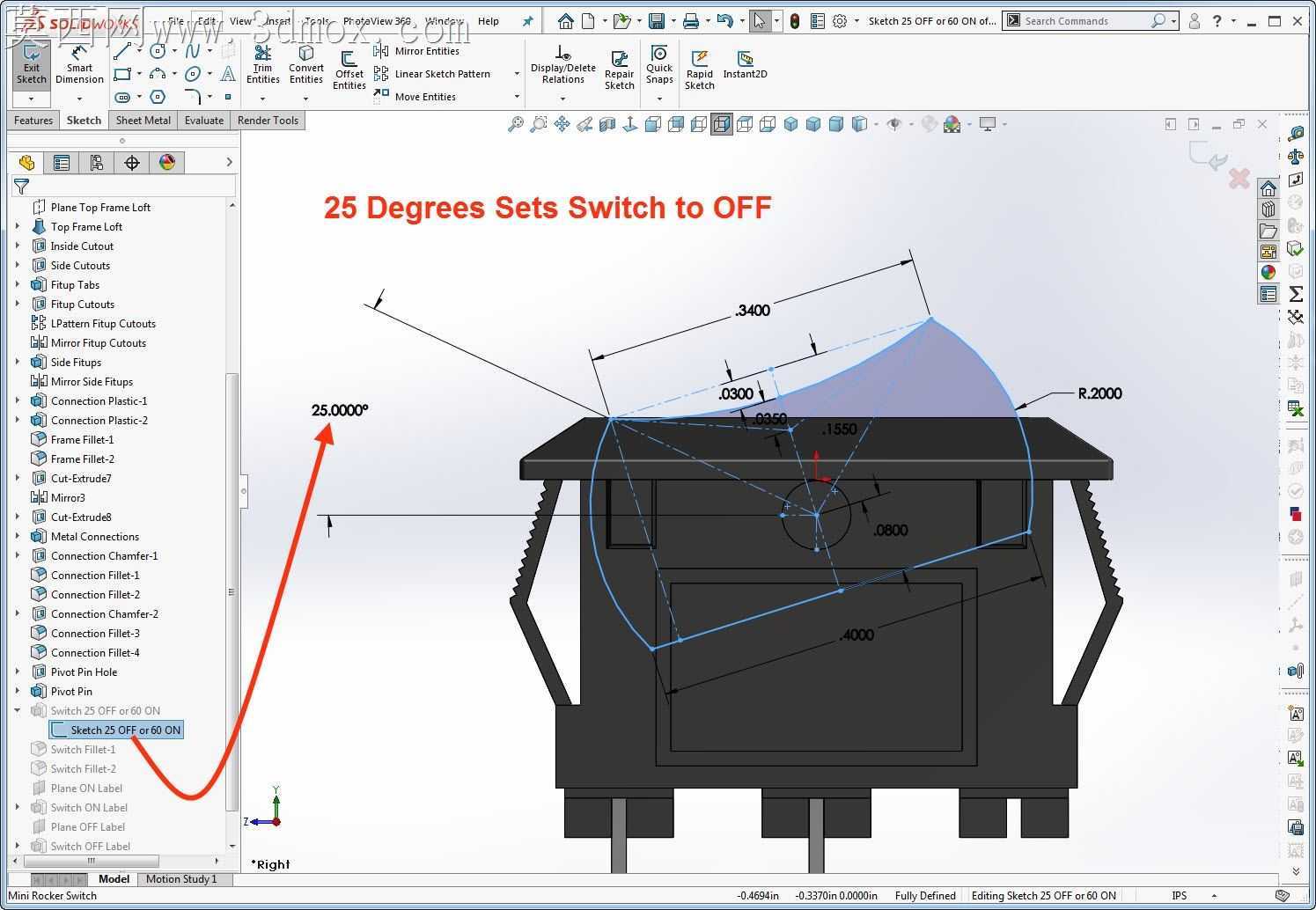

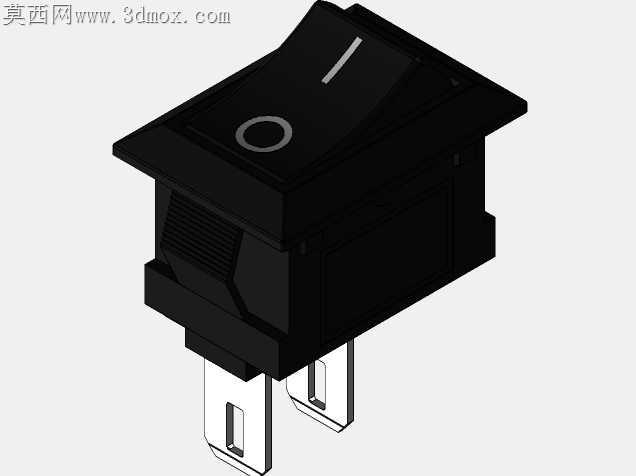

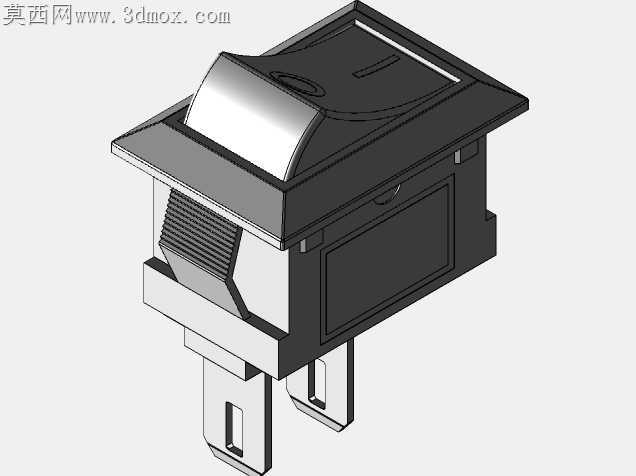

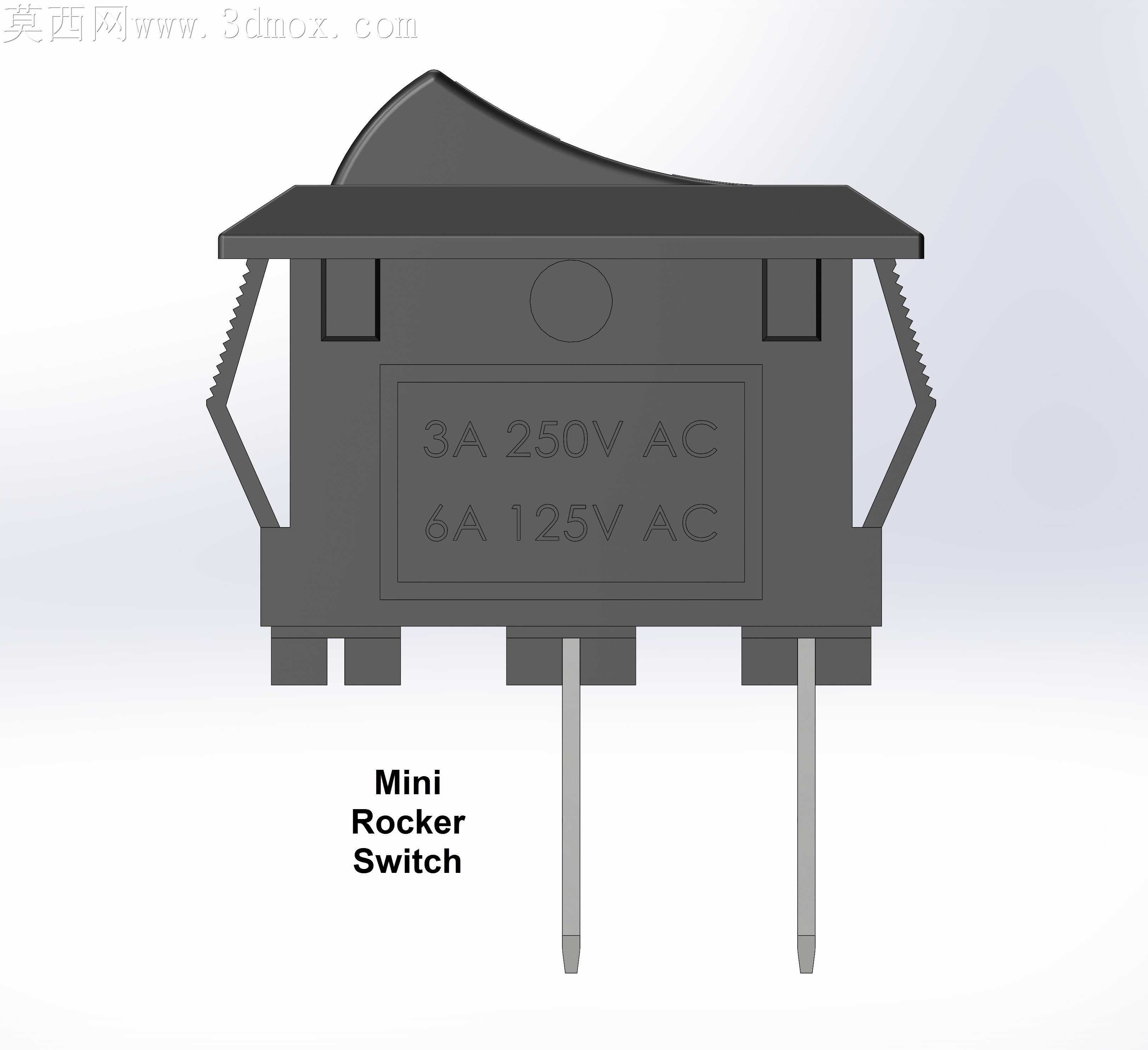

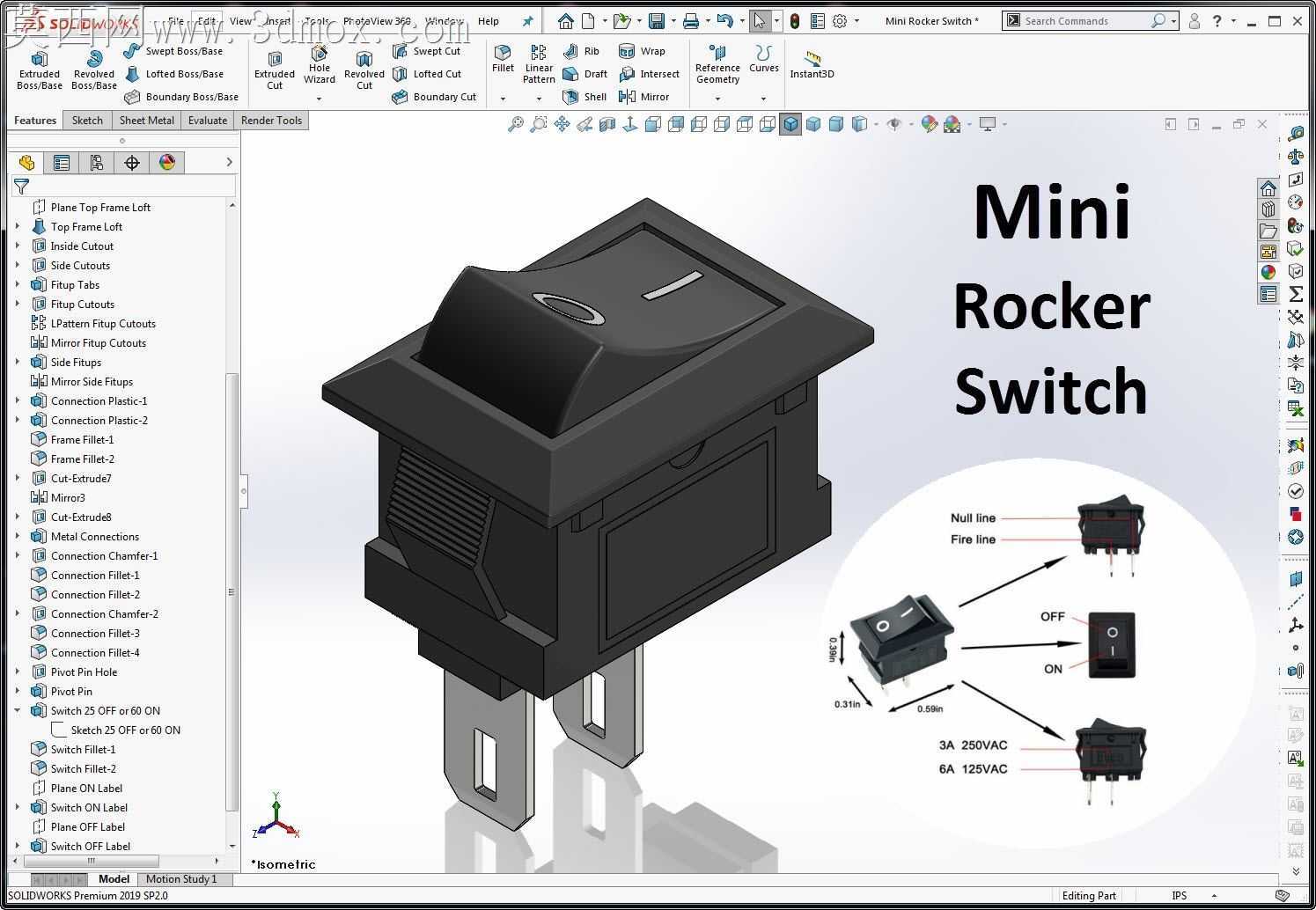

消费电子与小型工控设备里的翘板开关，最容易在批量组装时出现卡滞、引脚虚焊、按压行程不一致的问题，很多手板阶段测试顺畅的结构，到了SMT贴片或者手工焊线环节就暴露出公差适配的漏洞。这款迷你摇杆开关的结构设计，从加工适配的角度做了不少贴合量产的细节调整。开关外壳的卡扣配合位没有做满整圈的止口，而是在四个边角预留了0.12mm的退让间隙，避免注塑件成型时的缩痕导致装配过紧，按压翘板的时候不会因为壳体形变蹭到内部的动触片支架。插脚的根部做了一圈微小的凸台，刚好卡在壳体的安装沉台里，焊线时多余的焊锡不会顺着引脚缝隙渗进开关内部，避免低温环境下焊锡碎屑卡滞触片造成接触不良。翘板按键的曲面弧度没有追求过度顺滑的视觉效果，而是在手指按压的中心区域做了0.2mm的内凹纹理，既保留了哑光塑料的质感，也不会因为表面过于光滑在戴手套操作时打滑。开关侧面的防滑齿深度控制在0.3mm，齿距1.2mm，刚好适配面板开孔的过盈配合要求，压装到设备面板时不需要额外打胶固定，靠齿形的摩擦力就能牢牢卡在开孔里，不会因为长期按压出现松动移位。内部动触片的摆动行程做了限位凸点，开和关两个位置的触片压缩量差控制在0.15mm，既保证导通时的接触压力足够，不会因为设备振动出现瞬断，也不会因为按压行程过大导致翘板按键按到底时手感生硬。外壳的分型线选在侧面防滑齿的中间位置，注塑成型后飞边只会留在齿槽里，不需要额外的人工修边工序，压装到面板时飞边会被开孔边缘挤到齿槽内部，完全不会影响外观和装配精度。引脚的宽度和厚度尺寸严格适配常规2.8mm插簧的公差范围，不管是手工焊线还是用插簧快速接线，都能保证连接的可靠性，不会出现插簧松脱或者插不进去的情况。翘板和壳体之间的配合间隙留了0.08mm，刚好能容纳长期使用磨损产生的塑料碎屑，不会因为碎屑堆积导致按键卡滞，同时间隙足够小，日常使用时的灰尘和泼溅的少量液体很难进到开关内部，提升了日常使用的可靠性。
