复古准将64软盘驱动器复刻结构设计

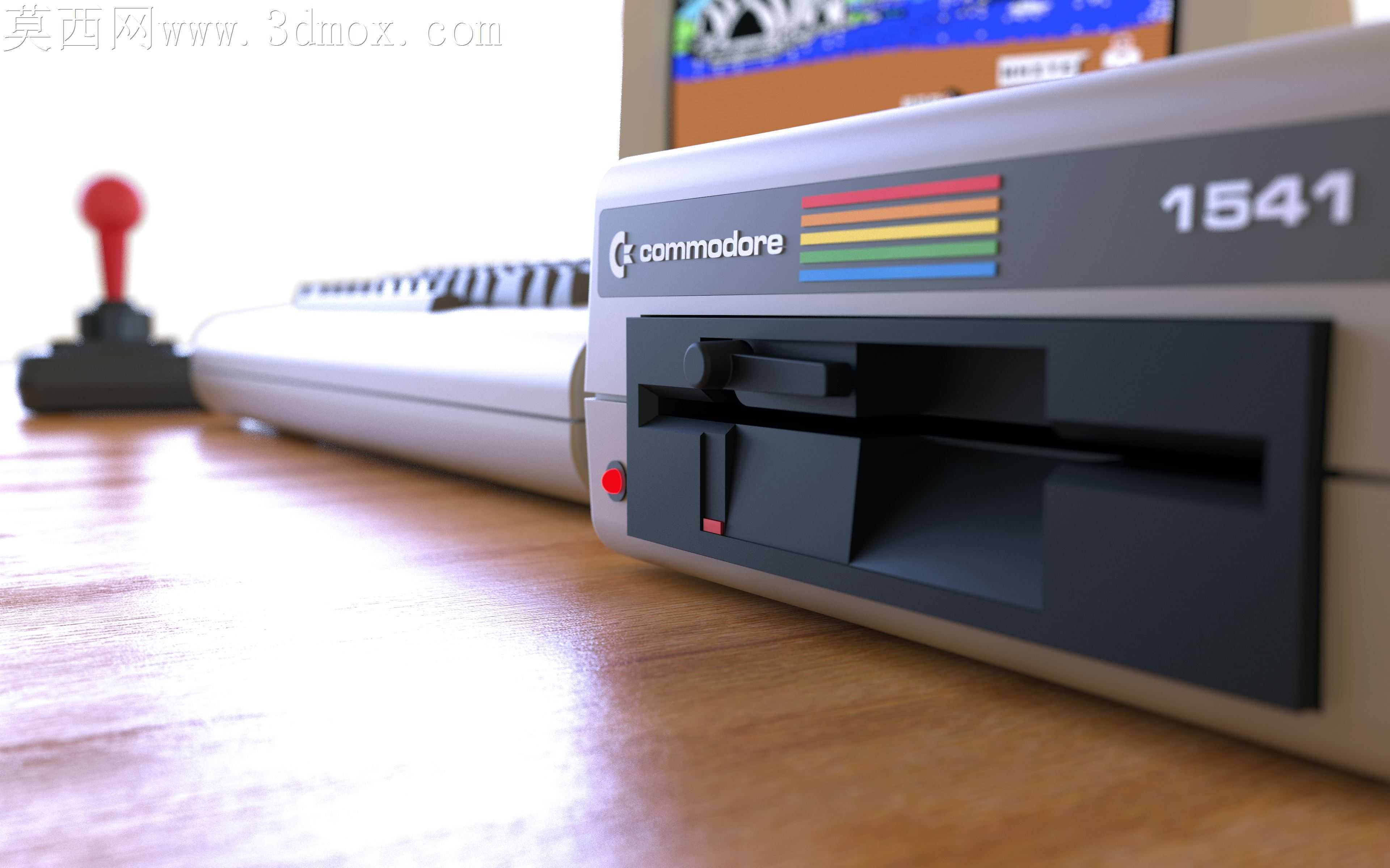

老式软盘驱动器的磁头寻道导轨磨损旷量，是复刻这类复古外设时最容易被忽略的加工适配痛点，不少复刻件只做了外壳外形复刻，忽略了磁头组件的公差匹配，装好后读盘时磁头偏移，根本无法识别老式5.25英寸软盘的磁道信号。这套准将64软盘驱动器的结构设计，从加工适配的角度做了全环节的细节调整，没有照搬原厂当年的冲压钣金公差标准，毕竟当年的量产冲压件有模具磨损带来的自然公差带，现在单件小批量加工如果硬套原图纸尺寸，反而会出现装配卡滞的问题。磁头滑架的导轨安装座做了0.02mm的公差冗余调整，铣加工时特意将安装孔位的同轴度公差控制在0.01mm以内，避免导轨装完后出现歪扭，导致磁头滑动时阻力不均，长期使用出现偏磨。软盘仓门的卡扣结构没有沿用原厂的薄钣金冲压卡扣，改成了嵌入式的POM材质嵌件，因为当年的钣金卡扣靠金属形变实现锁紧，反复开关几百次就会出现金属疲劳断裂，现在用POM材质的自润滑特性，既保留了原厂的按压开合手感，又能把卡扣的疲劳寿命提升数倍，加工时只需要在仓门注塑件上预留对应的嵌件槽，不需要额外做钣金折弯的专用模具，小批量加工的成本也能控制在合理范围。驱动器主电路板的安装柱做了高度微调，比原厂尺寸高了0.3mm，避免电路板上的电解电容底部直接接触金属底板，长时间使用出现电容引脚氧化短路的问题，安装柱的顶端做了防滑的滚花纹理，打螺丝时不会出现柱体开裂的情况。前面板的软盘插入口做了微小的倒角处理，比原厂的直切边缘多了15度的导向角，插软盘时不会因为对位不准刮花软盘的塑料外套，也能避免软盘片被边缘毛刺刮伤磁层。主轴电机的安装座做了减震槽设计，槽内预留了贴橡胶减震垫的空间，电机转动时的震动不会直接传递到外壳上，既减少了读盘时的共振噪音，也能避免震动导致磁头寻道出现偏差。弹出机构的弹簧限位槽做了加深处理，弹簧不会因为多次弹出动作跳出限位槽，导致软盘无法正常弹出，这个细节是拆解多台故障老机器后总结的常见失效点，在复刻结构里提前做了优化，不需要改动整体外观，就能大幅降低后期的故障概率。所有钣金件的折弯内角都做了R0.5的圆角处理，不会像原厂老件那样有锋利的切口，装配时不会划伤手，也不会刮伤内部的连接线束。前面板的标识凹槽深度控制在0.2mm，填漆后不会出现溢漆的问题，既能还原老机器的复古标识质感，加工时也不需要做复杂的移印工序，后期使用标识也不会因为摩擦脱落。
