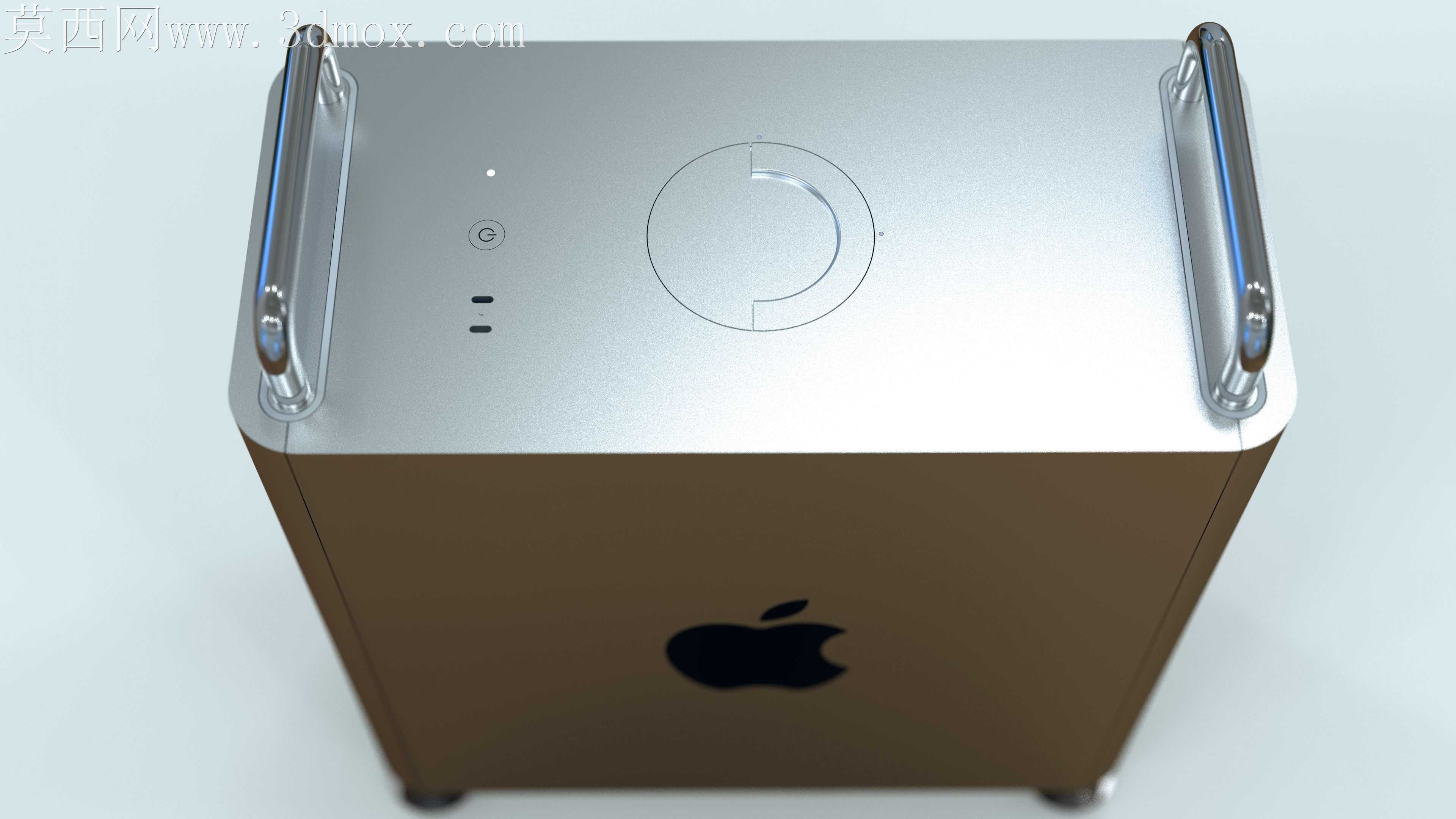

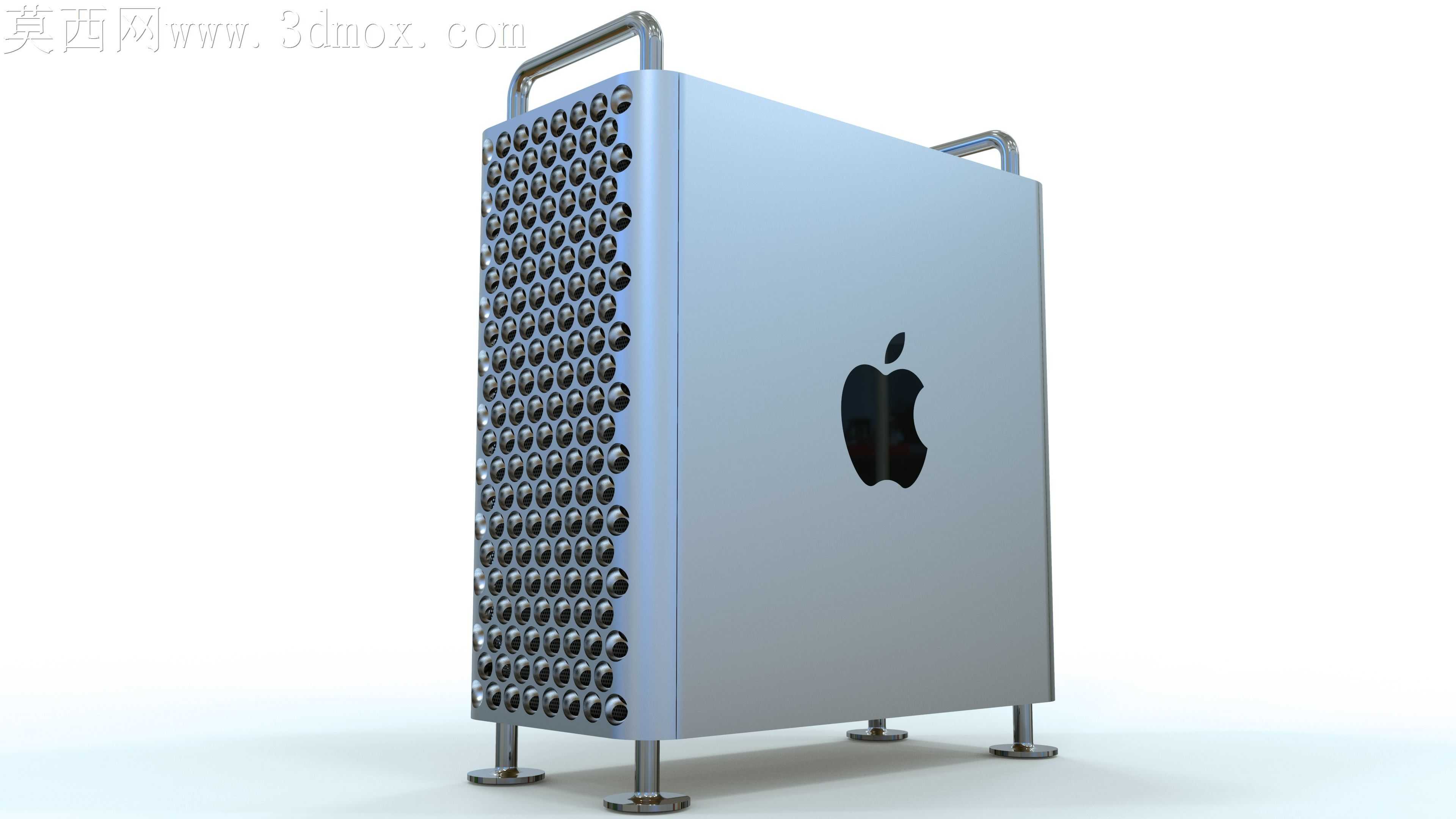

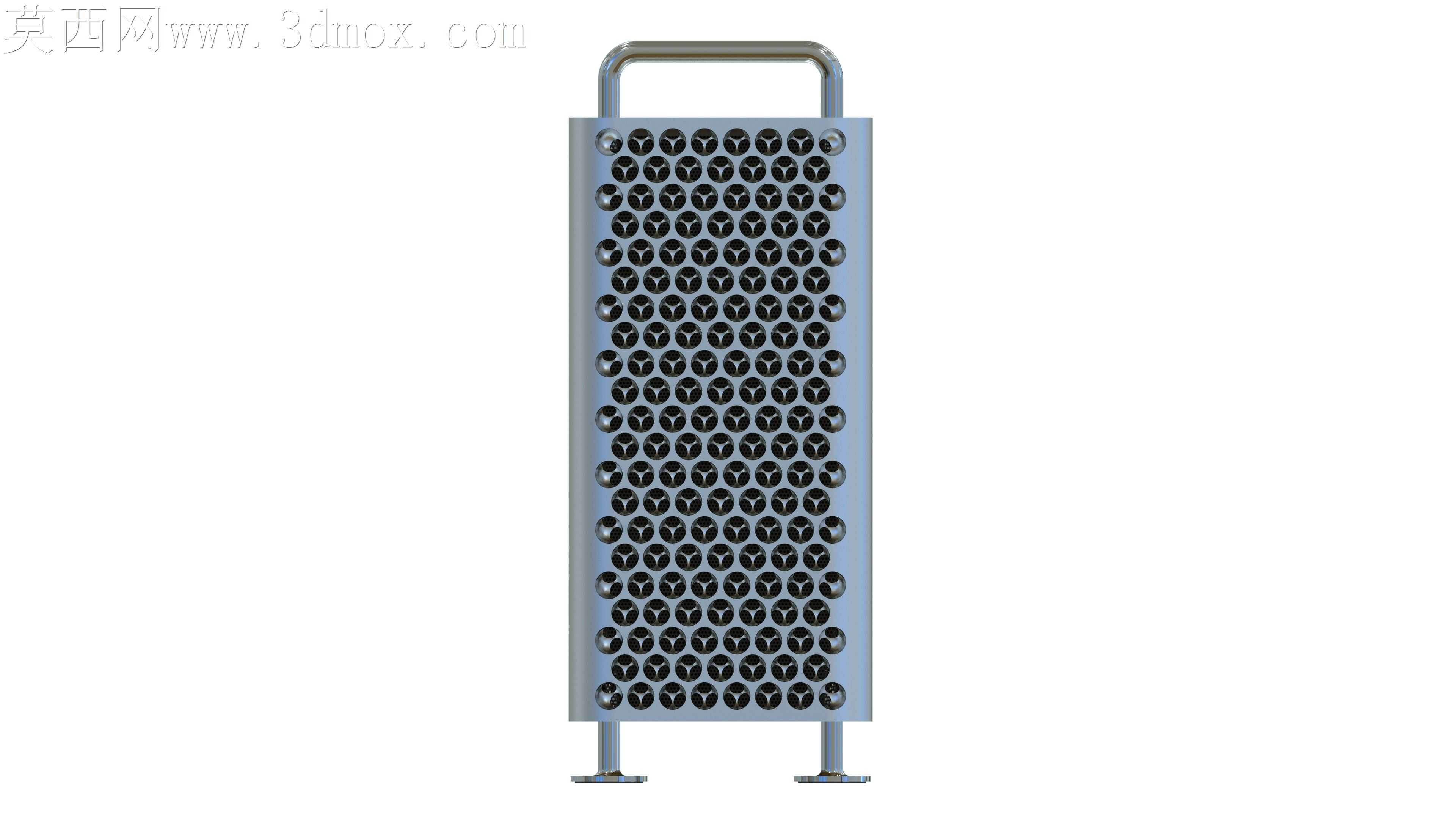

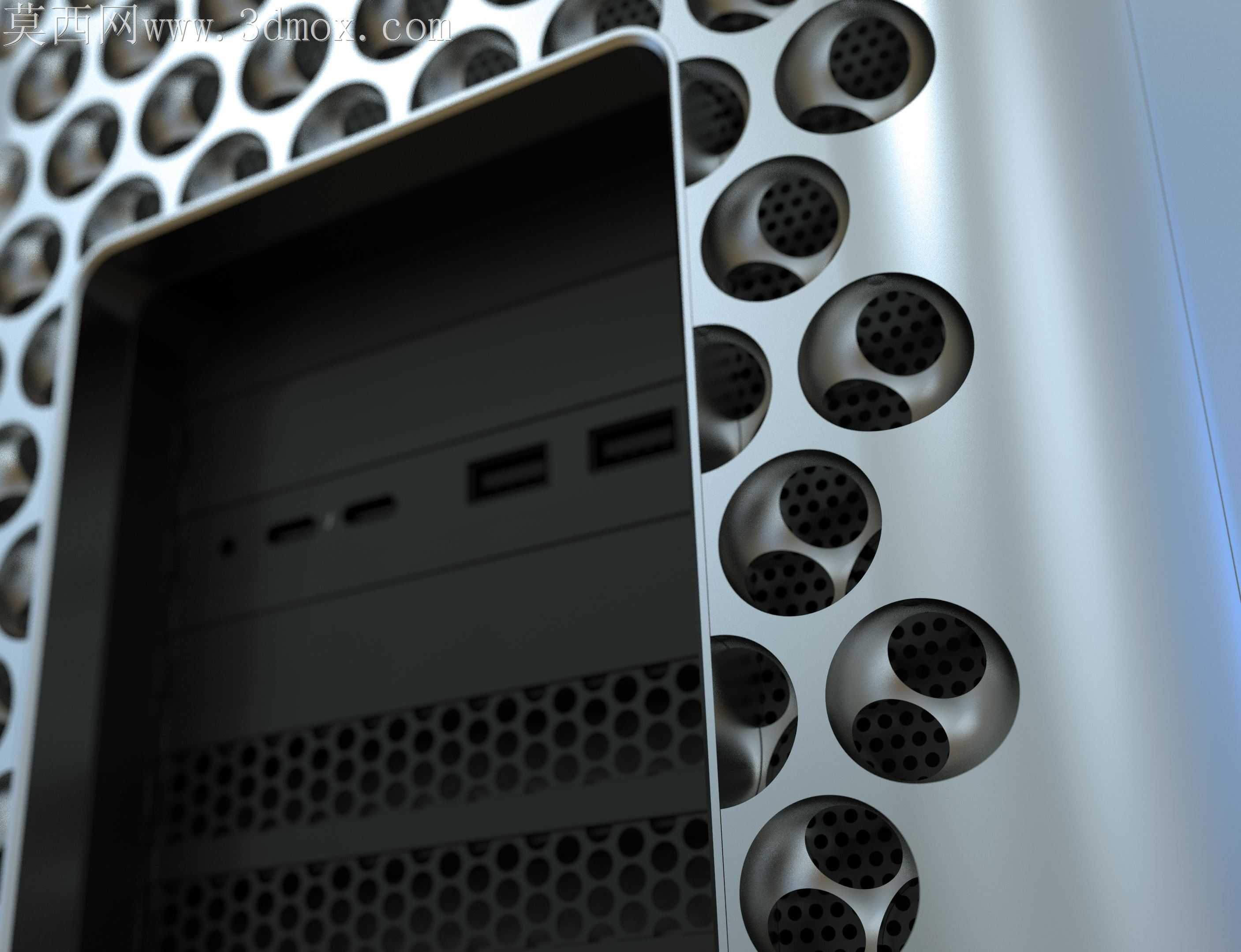

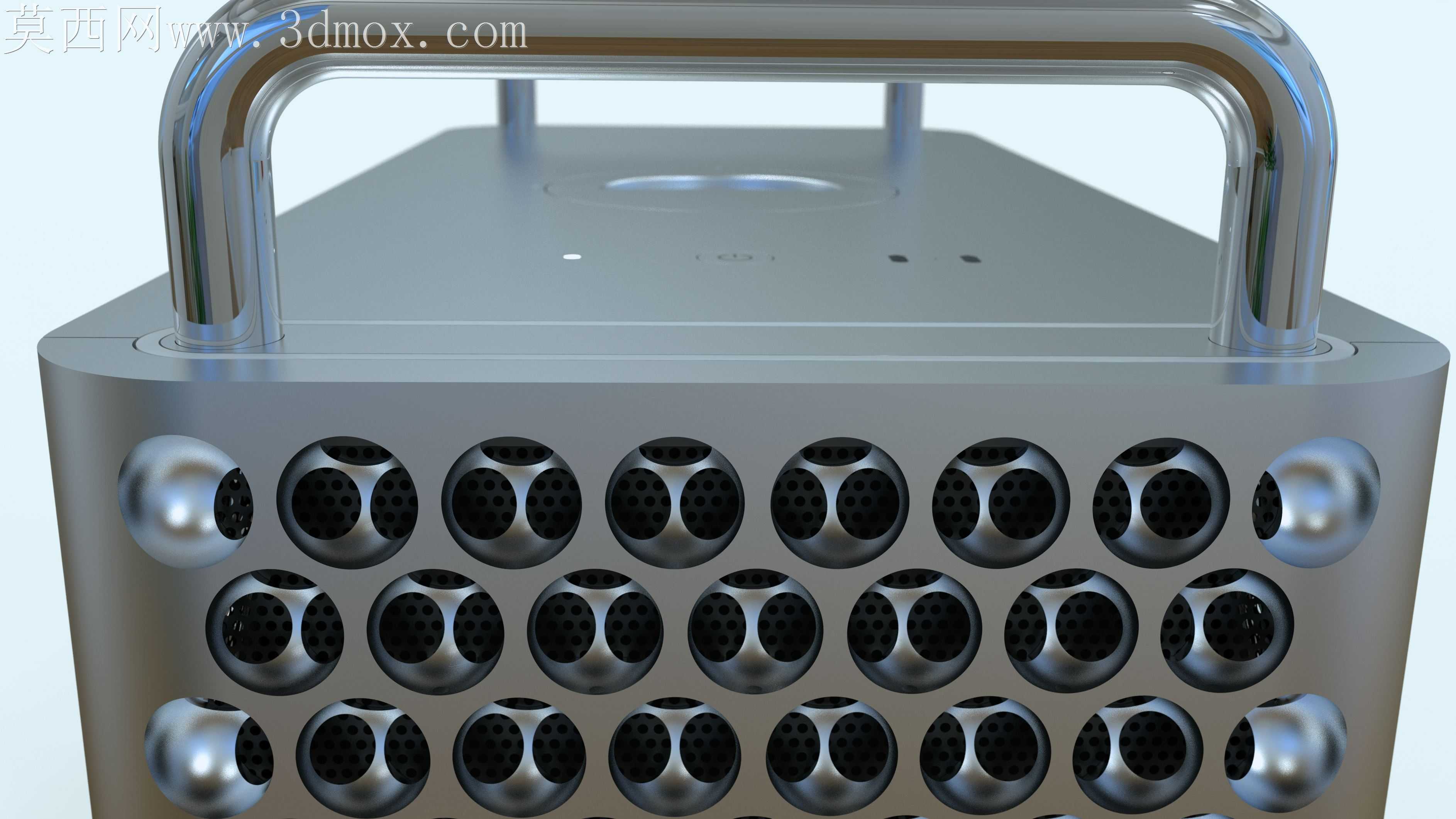

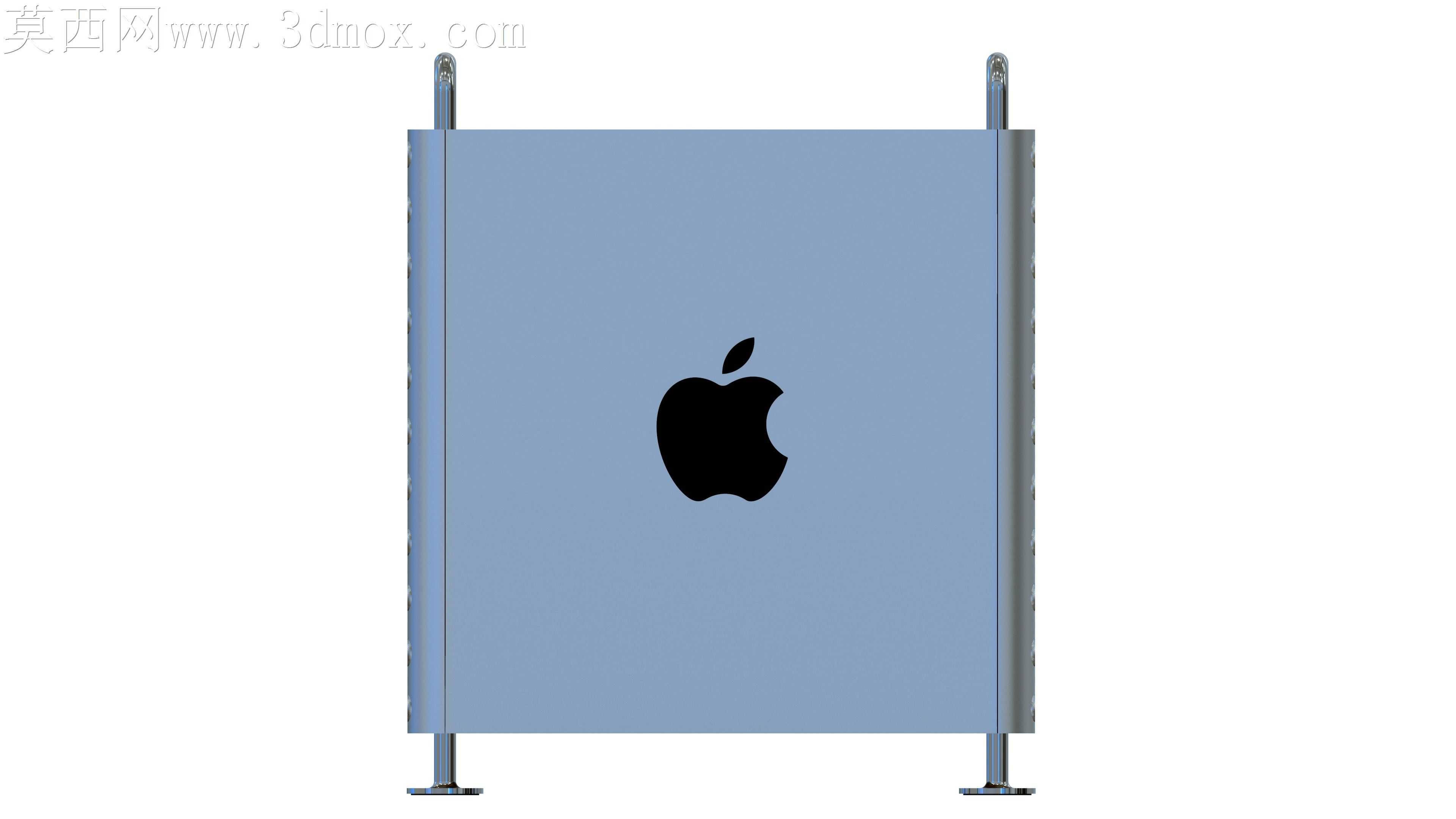

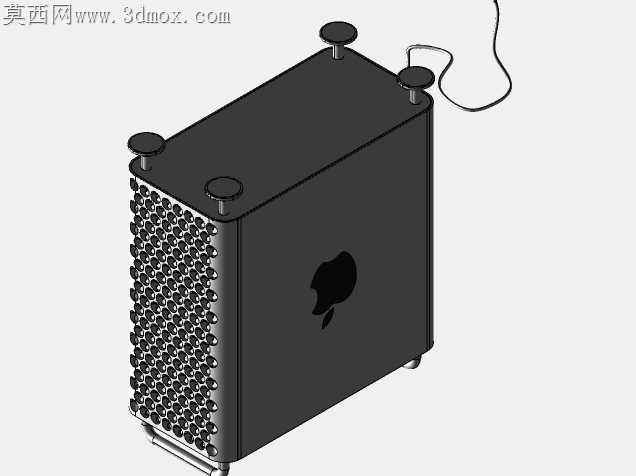

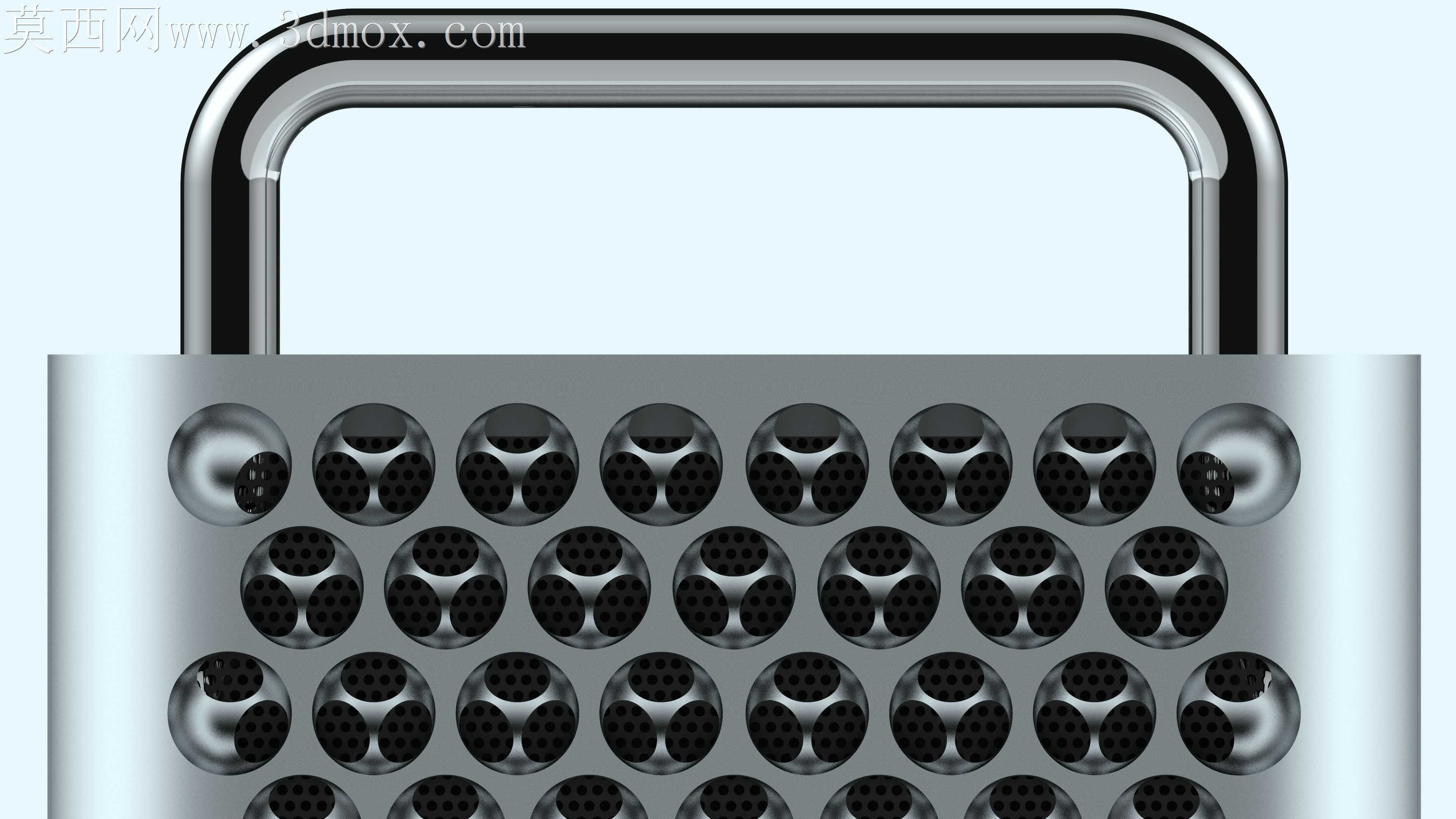

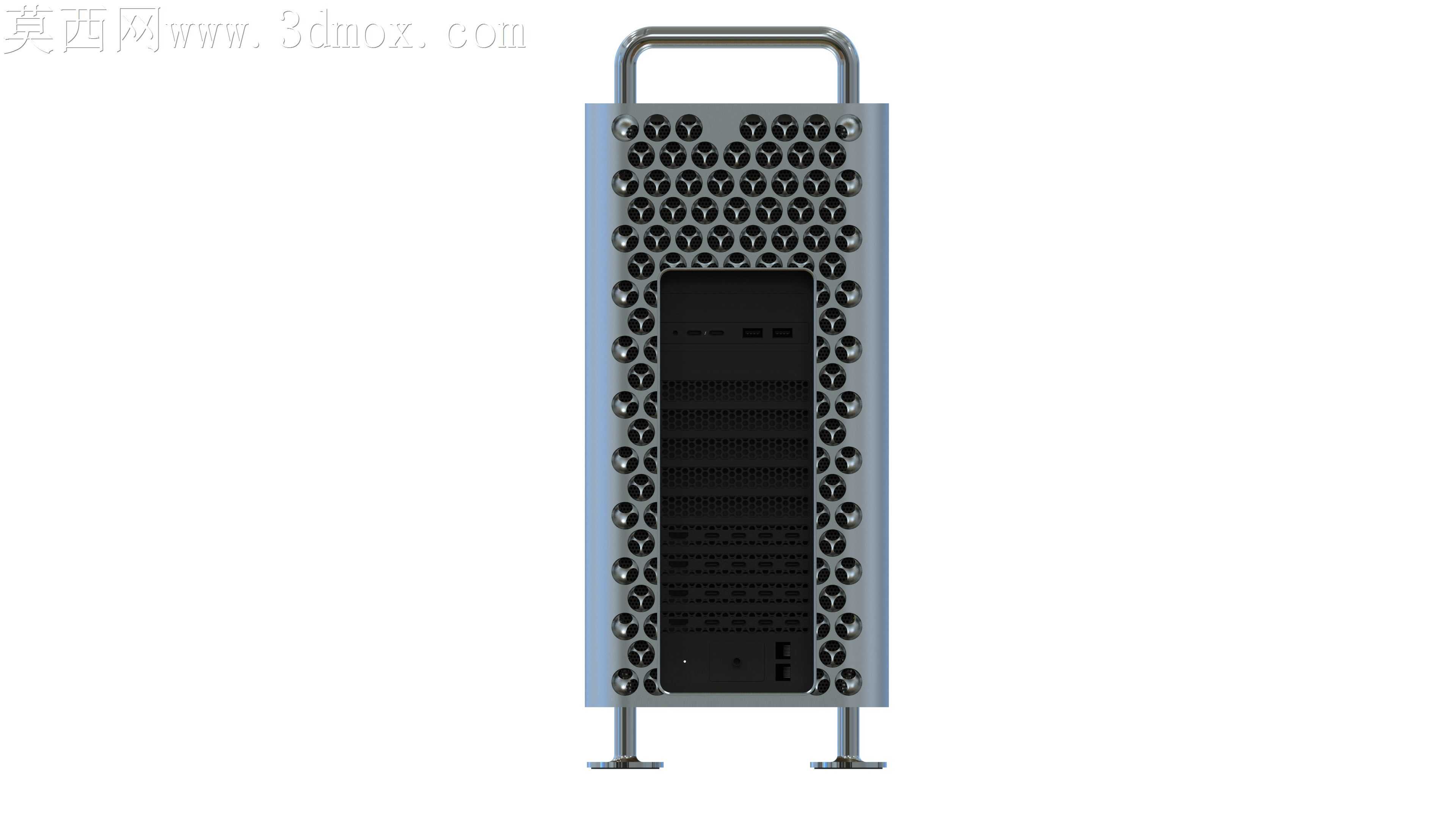

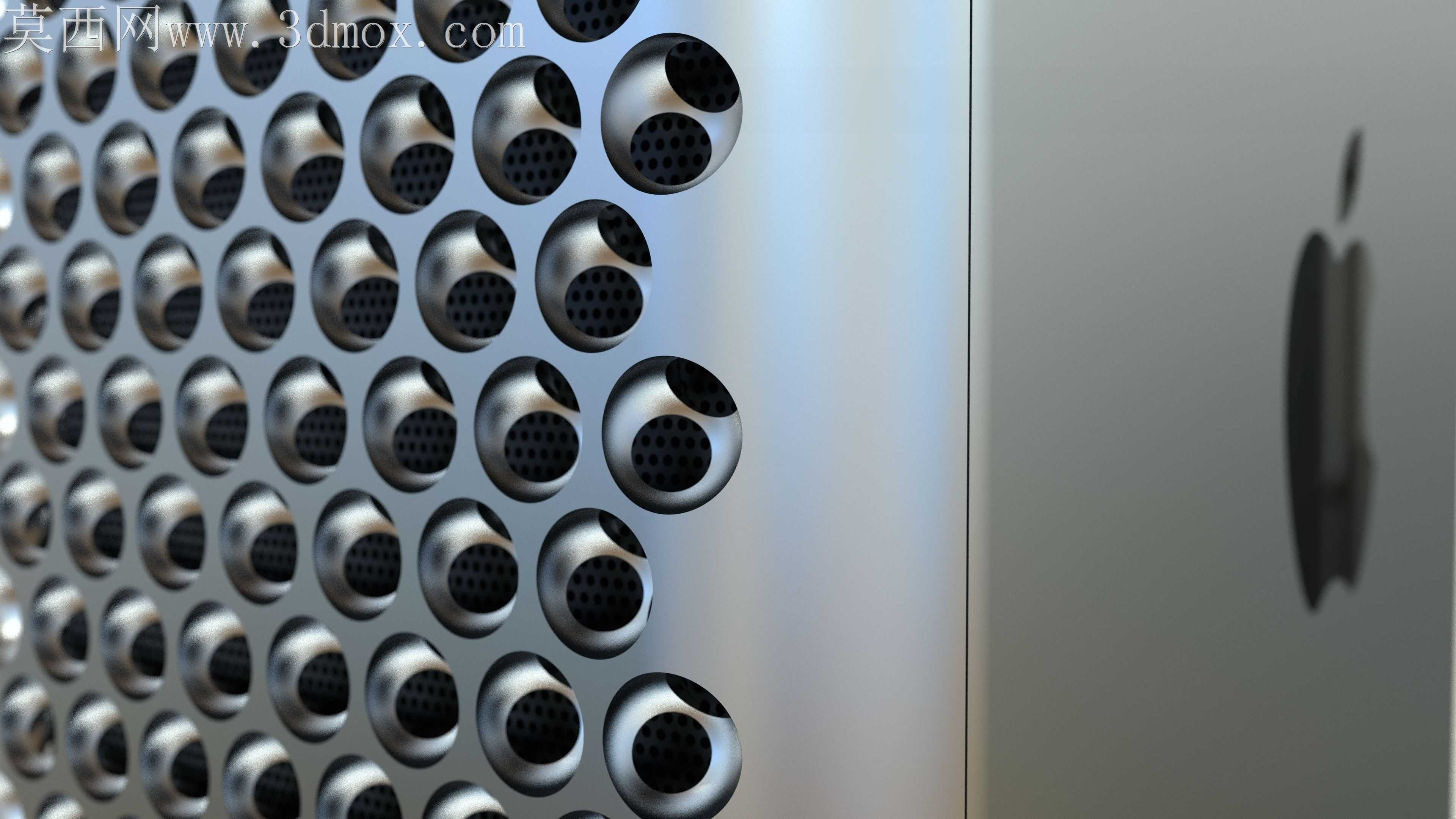

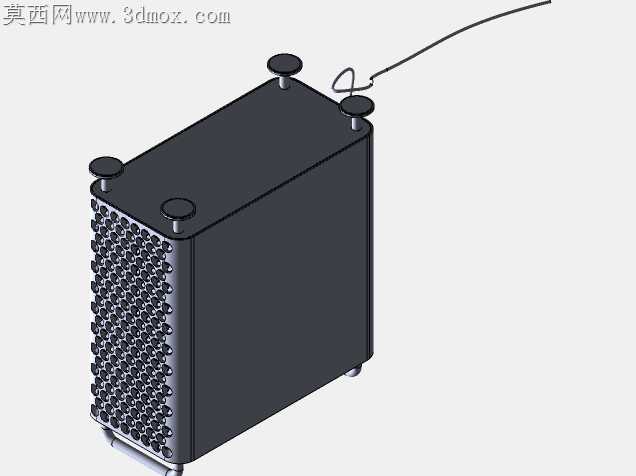

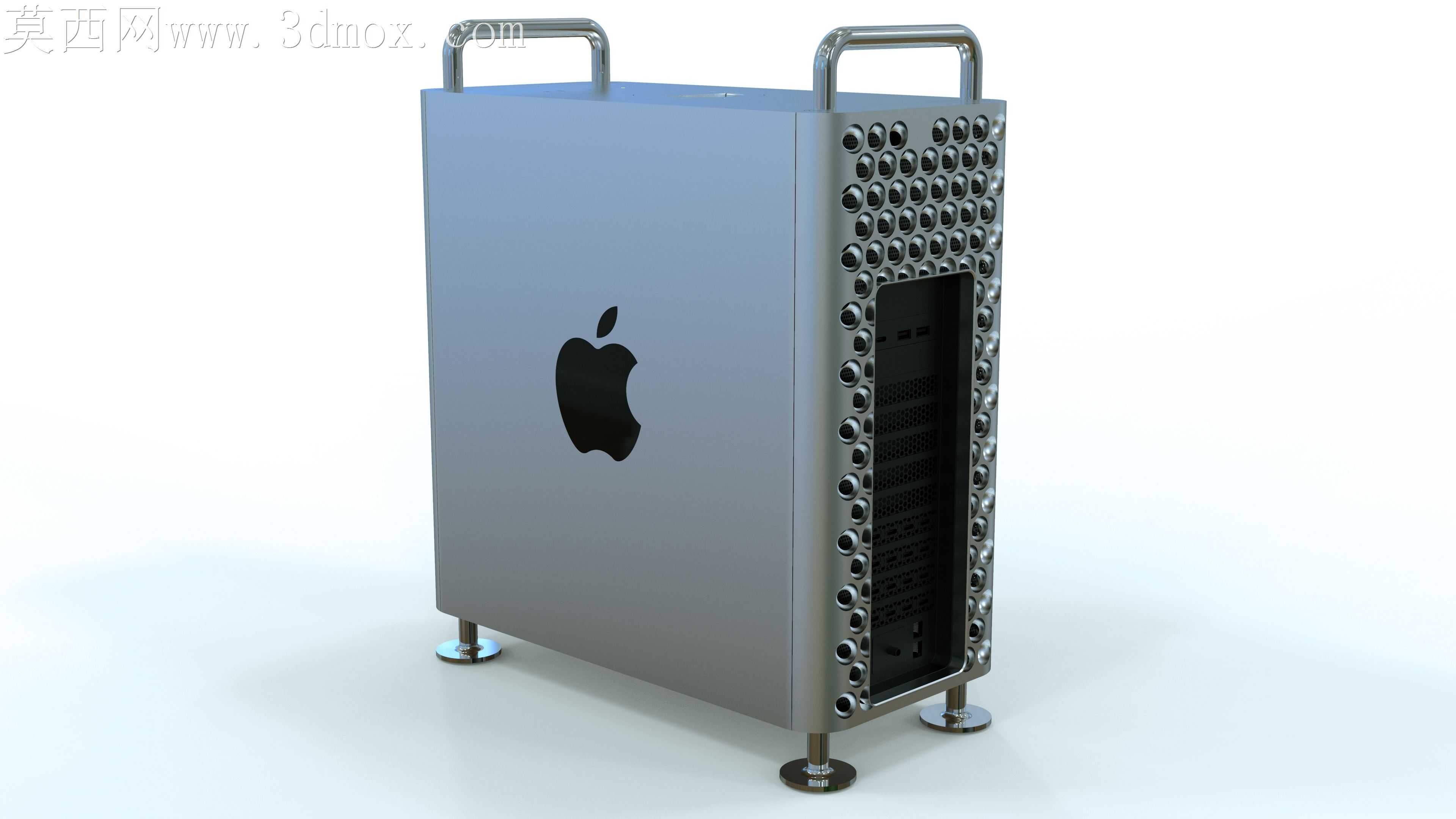

金属机壳加工时最容易出现的形变问题,集中在密集阵列孔的边缘区域,这款主机外壳的球面凹坑搭配通孔的结构,对CNC走刀路径的规划要求极高,稍有不慎就会在孔边留下振纹,破坏金属表面的一体质感。球面凹坑的曲率需要和周边平面顺滑衔接,不能出现肉眼可见的棱线,每一个凹坑的深度公差要控制在0.02mm以内,否则阵列排布后会出现光影错落的瑕疵,破坏整机的精致感。顶部提手的弯折圆角是加工里的另一处难点,大半径弯折的金属管材要和壳体顶面完全贴合,接缝处的缝隙要均匀控制在0.1mm以内,既不能出现松动晃量,也不能因为过盈配合导致壳体边缘被顶出形变。密集的散热通孔排布在球面凹坑的中心位置,钻孔时的进给速度不能过快,否则金属碎屑容易卡在孔壁和凹坑的衔接处,后续抛光时很难清理干净,直接影响阳极氧化后的表面色泽均匀度。壳体边缘的倒角不能做的过于锐利,否则日常搬运时容易划伤手部,也不能过于圆润丢失金属的硬朗质感,需要反复调试倒角的角度和宽度,找到触感和视觉效果的平衡点。提手和壳体的连接位置做了隐藏式的固定结构,外部看不到任何螺丝孔位,固定柱的位置公差要控制得极其精准,装配时才能实现无敲击的顺滑卡合,避免强行装配导致的壳体漆面磨损。散热孔的孔径大小经过反复验证,既要保证足够的通风面积满足高负载硬件的散热需求,也要避免孔径过大导致内部结构外露,破坏外观的整体性,每一排孔的间距都经过严格计算,保证视觉上的规整韵律感。金属表面的拉丝纹理方向要和壳体的长边保持平行,经过球面凹坑时纹理要顺着曲面自然延展,不能出现纹理断裂或者方向错乱的问题,不同批次加工的壳体纹理深度要保持一致,避免组装时出现明显的色差和质感差异。壳体内部的硬件安装位预留了足够的公差余量,既能兼容不同规格的扩展硬件,也不会因为公差过大导致硬件安装后出现松动,各个固定柱的高度保持统一,保证主板安装后处于完全水平的状态,避免长期使用后主板出现形变。
- 全部评论(0)
- 模板大小: 162.4 MB
- 售价:5金币
- 下载次数: 734
- 系统要求: SOLIDWORKS,Other,STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 数码产品
