苹果专业级桌面显示器外观结构复刻

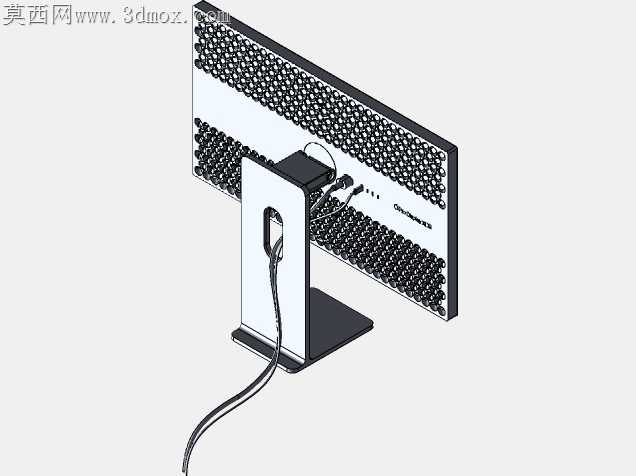

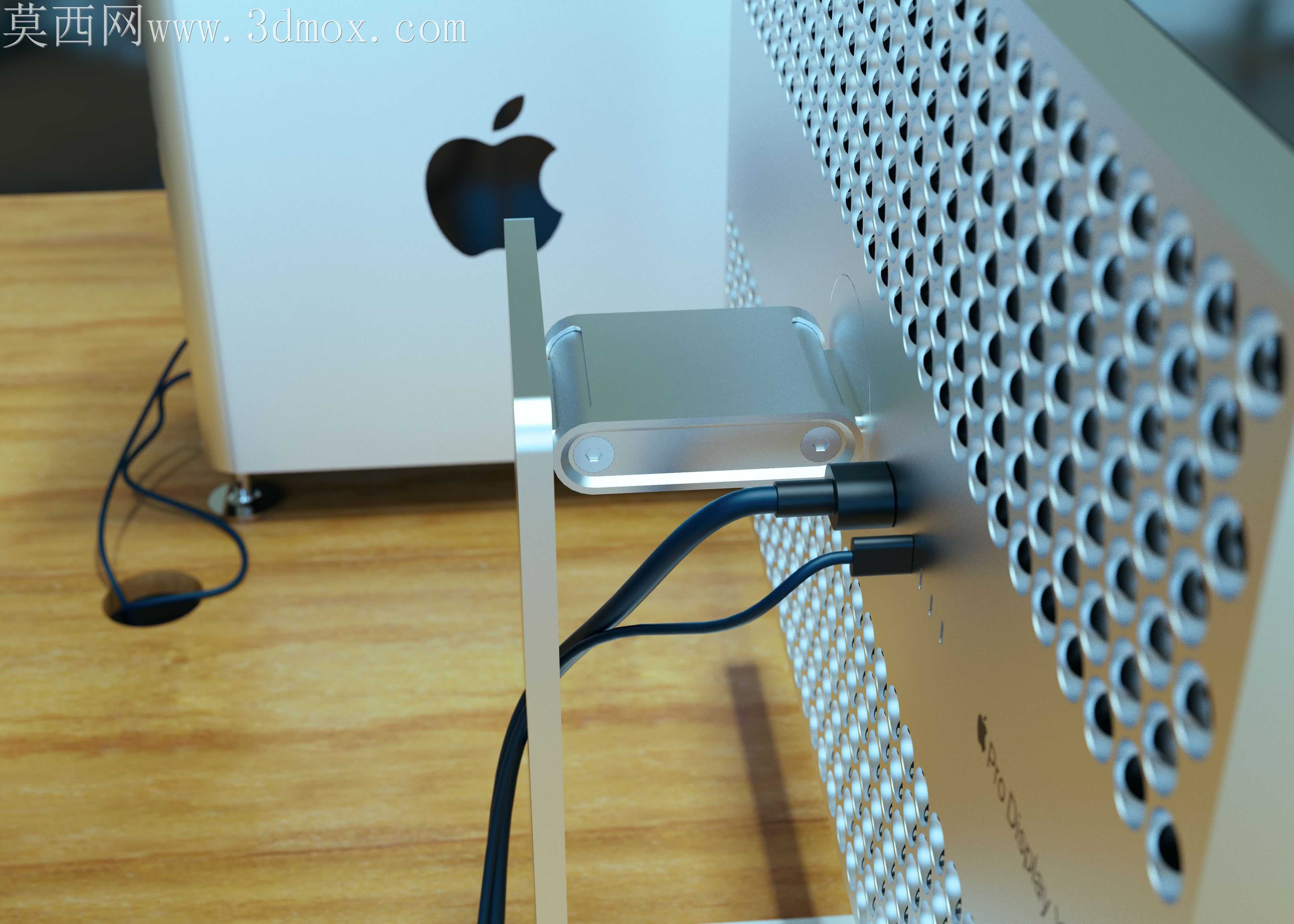

铝合金一体成型支架的根部应力集中问题，是这类大尺寸专业显示设备在结构设计阶段最容易被忽略的加工适配隐患。常规消费级显示器多采用塑料支架搭配薄金属背板，重量轻但长期承重后容易出现支架前倾、转轴松旷的问题，而这款专业显示器整机重量接近8公斤，背板与支架衔接处如果直接采用直角过渡，CNC加工时刀具在转角处的进给量突变会留下细微刀纹，后续阳极氧化工序中这些刀纹位置容易出现色差，日常使用中反复调整俯仰角度时，应力会持续集中在转角棱线位置，长期使用甚至有支架断裂的风险。复刻时特意在支架与背板衔接的位置做了R3.2的圆角过渡，既给刀具留出了匀速进给的余量，也让应力顺着圆弧面均匀分散到整个支架背板上，不会在某一个点持续累积。

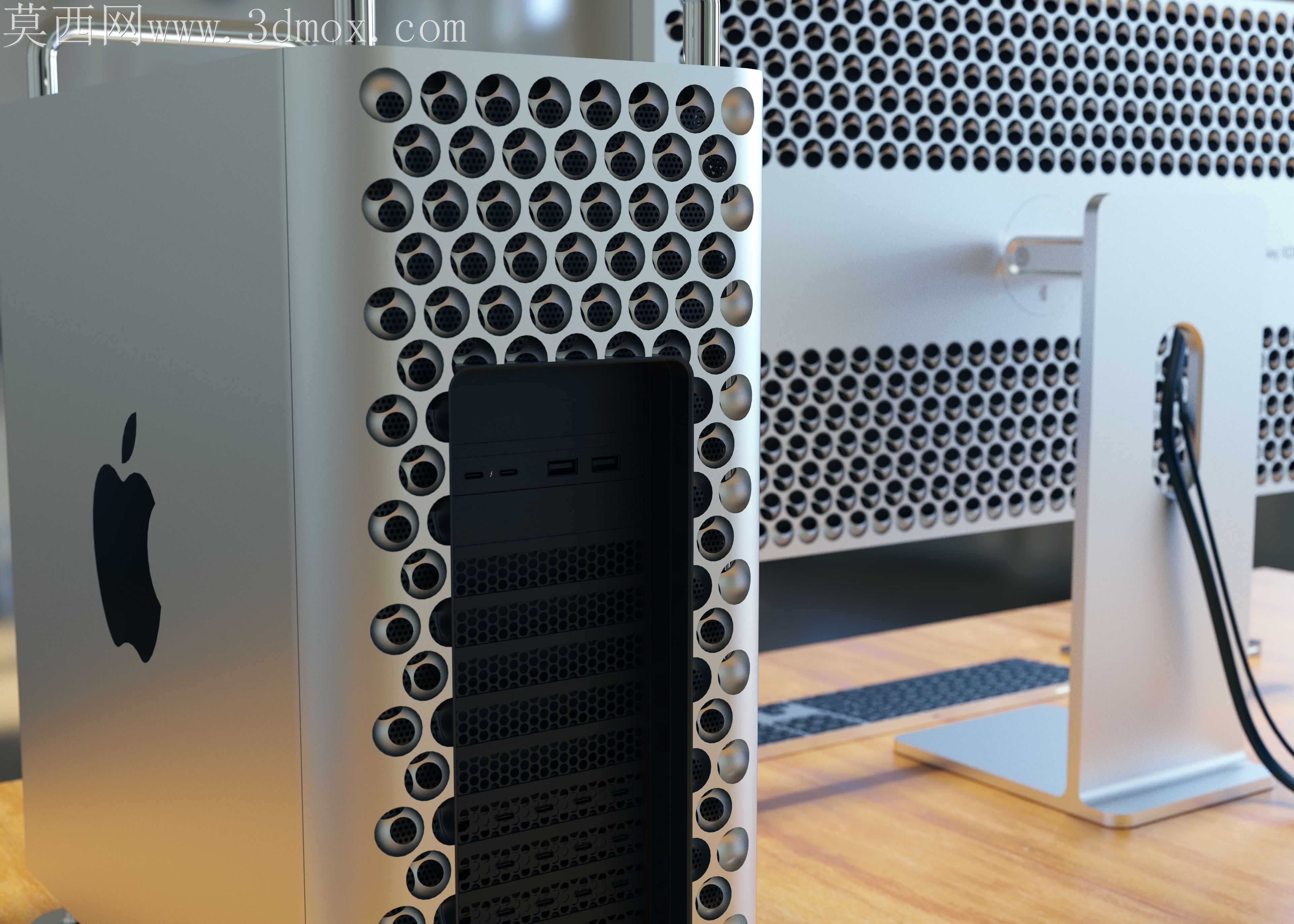

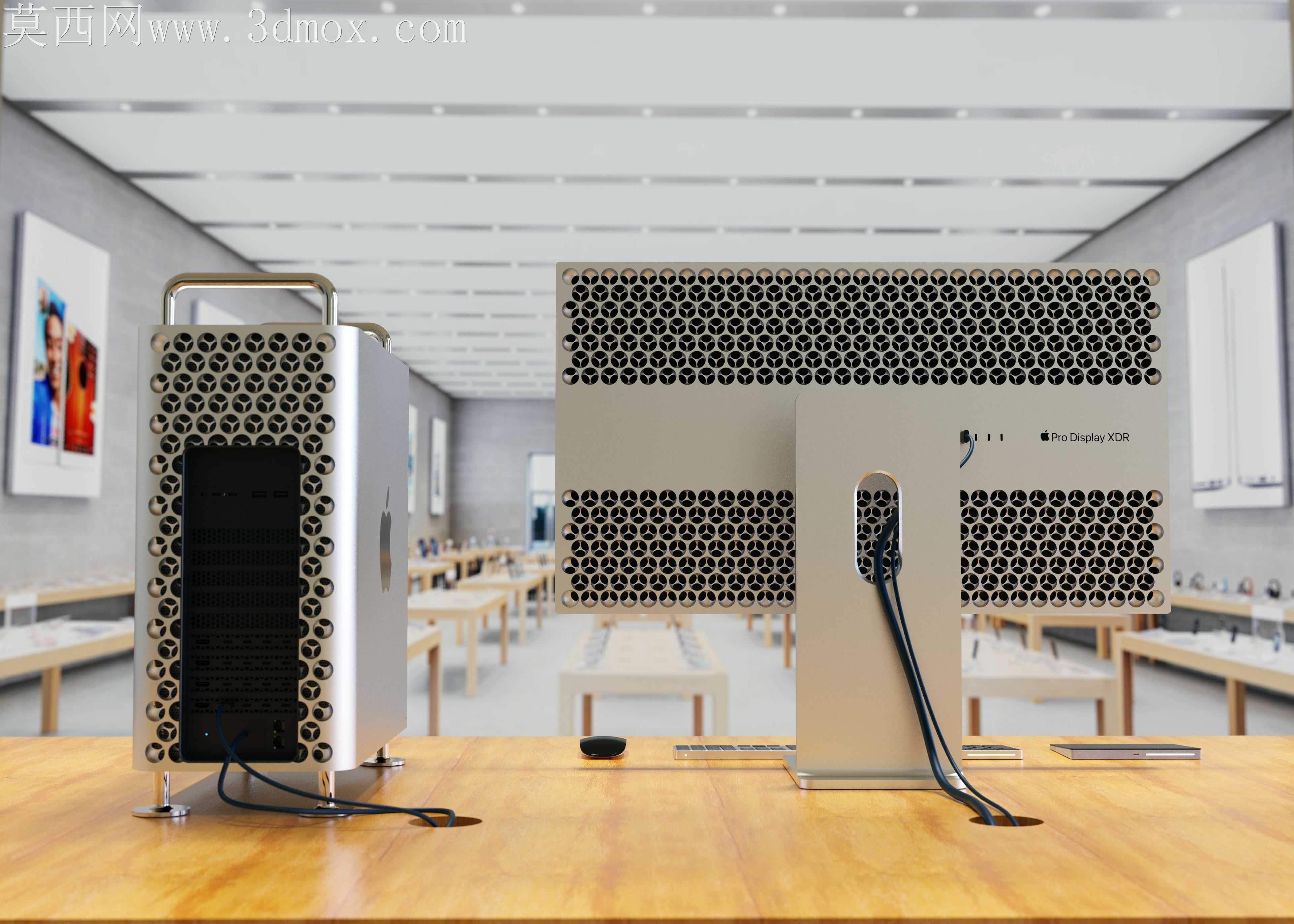

背板上的蜂窝状散热孔阵列，加工时很容易出现孔位边缘毛刺外翻的问题，要是按照常规等距阵列排布，靠近支架安装位的几排散热孔会被支架遮挡，既起不到散热作用，加工时还会因为靠近安装孔位，钻孔时的振动让安装孔的同轴度出现偏差。复刻时特意调整了靠近支架区域的孔位排布，把被支架完全遮挡的位置换成实心加强筋，既减少了不必要的钻孔加工量，也让支架安装位的结构强度提升了近30%，散热孔的边缘都做了0.1mm的倒角处理，阳极氧化后不会出现刮手的毛边，空气顺着蜂窝孔流动时也不会因为锐边产生风噪。

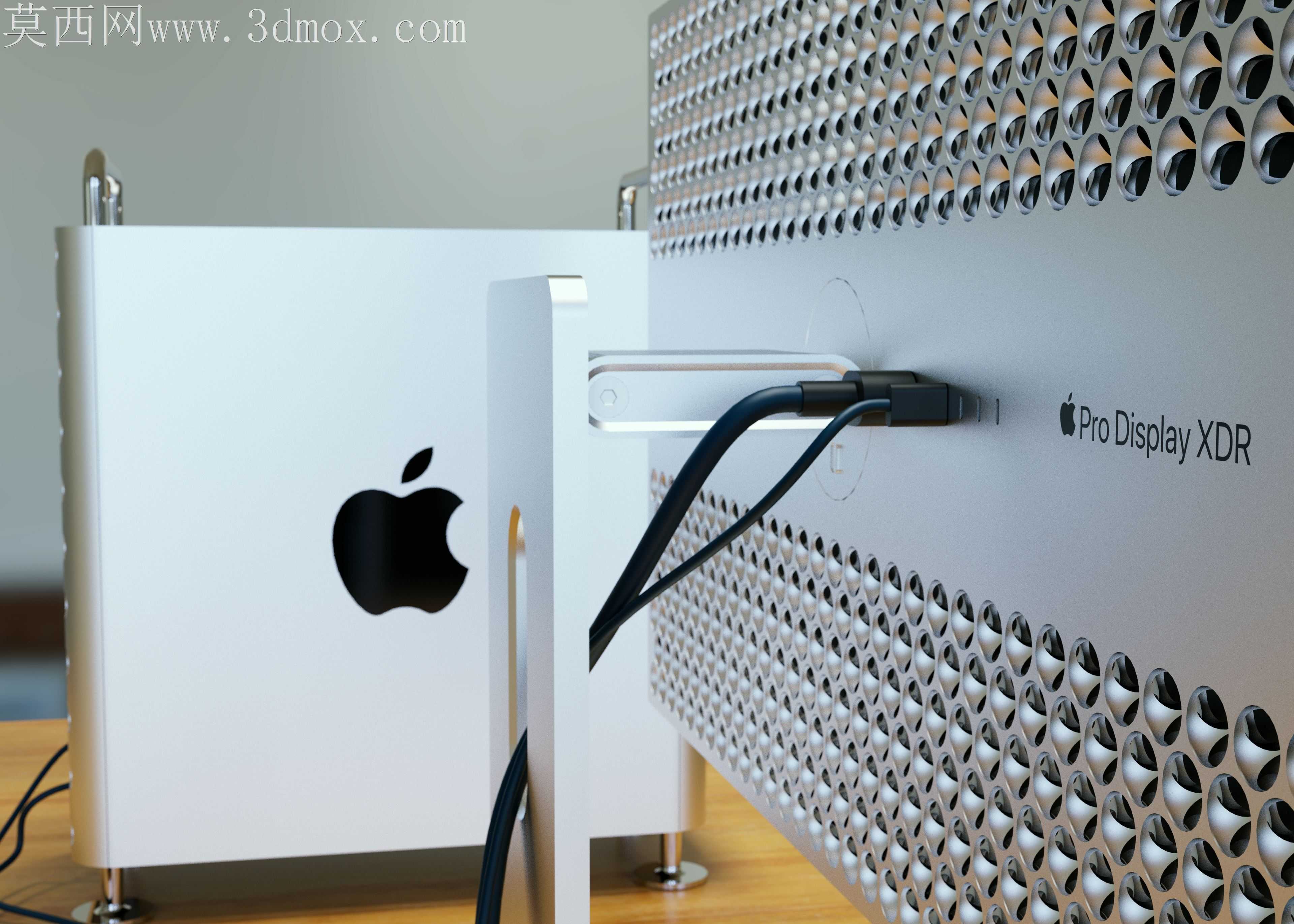

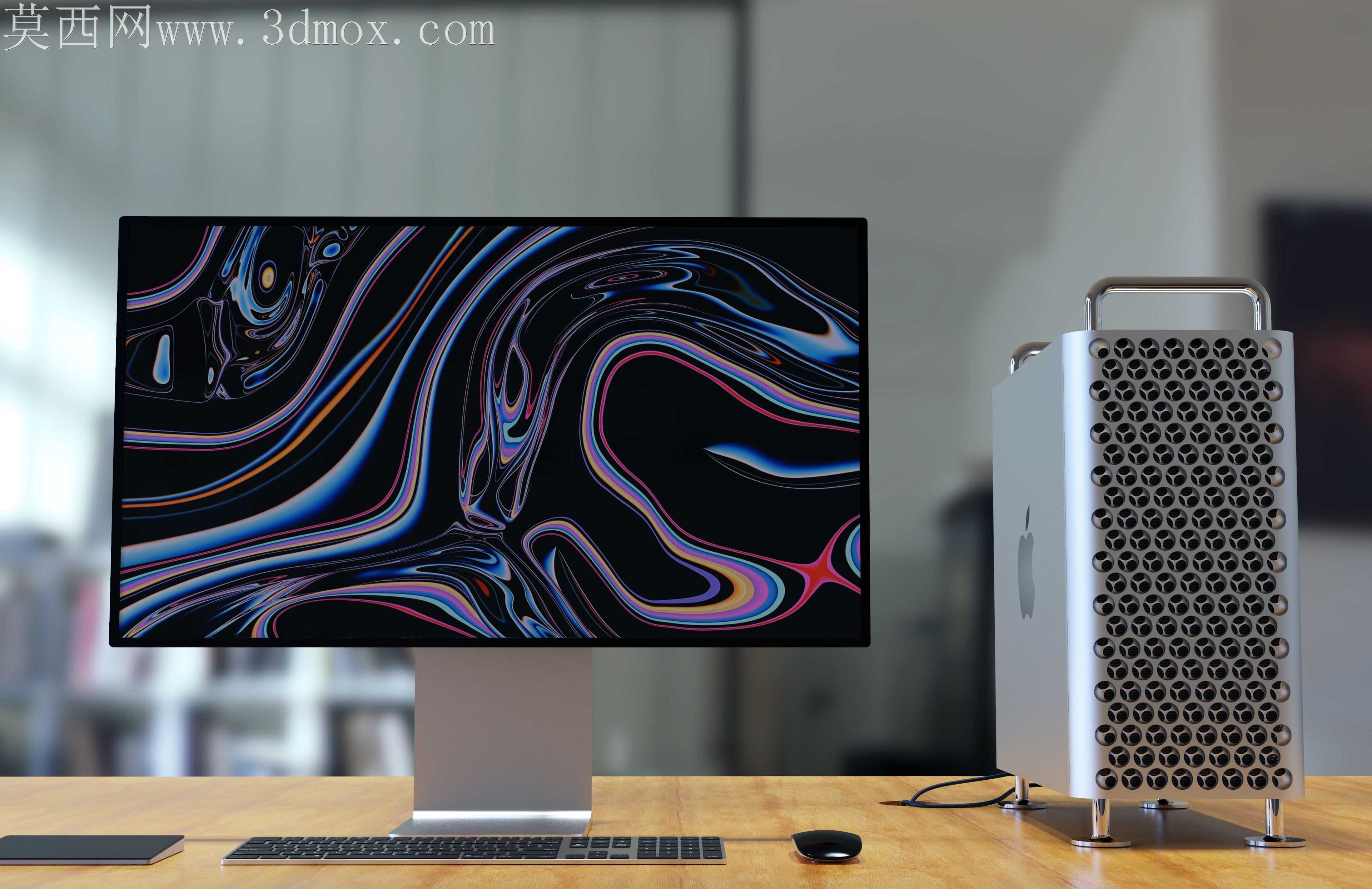

屏幕边框的窄边设计对装配公差的要求极高，面板与金属中框之间的预留间隙如果超过0.2mm，日常使用中灰尘很容易顺着缝隙进到屏幕内部，间隙小于0.05mm的话，温度变化时金属中框的热胀冷缩会挤压到液晶面板，容易出现屏幕边缘漏光的问题。复刻时给中框与面板的配合面留了0.12mm的均匀间隙，配合一圈0.1mm厚的泡棉胶条，既可以抵消金属形变带来的挤压应力，也能阻挡灰尘进入机身内部。机身侧面的接口凹槽深度也做了微调，要是凹槽做的太浅，线材插到底之后插头会突出机身一截，影响桌面摆放的贴合度，做的太深又会让接口处的壳体壁厚太薄，多次插拔线材之后容易出现壳体开裂的问题，最终把凹槽深度控制在12.8mm，刚好能让标准DP线材插头完全插入后与机身背面齐平，接口周围的壁厚也保留了2.3mm的安全厚度，足以承受上千次插拔的受力。

底座与桌面接触的位置，没有采用常规的硬橡胶垫，而是换成了微粘的硅胶脚垫，不会在木质桌面上留下难以清理的胶印，也能避免用户调整屏幕角度时底座跟着滑动。脚垫的高度特意留了0.8mm的间隙，让桌面与机身底部之间留出空气流通的通道，长时间高亮度工作时，底部的热量可以顺着这个缝隙快速散出，不会积在机身底部让局部温度过高。
