山地车曲柄组链环防护限位挡圈

　　该零件面向山地车中空一体曲柄的改装与维护场景，用于Shimano SLX、Deore系列Hollowtech结构曲柄组在更换小规格盘片、调整BCD安装规格后的链条侧向防护。日常越野骑行中，链条在颠簸、换挡冲击、大力踩踏时会出现横向摆动，若盘片外侧缺少限位结构，链条容易从盘齿侧方脱出，甚至卡入盘片与曲柄辐条之间，造成掉链、卡链、盘齿磕碰伤，严重时还会在林道陡坡骑行中瞬间失去传动。这个环形防护件布置在盘片安装面外侧，不参与扭矩传递，主要承担链条侧向约束、防脱和外缘防护作用。

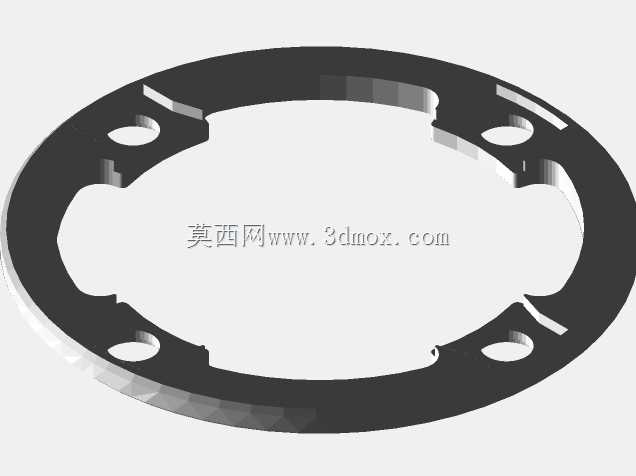

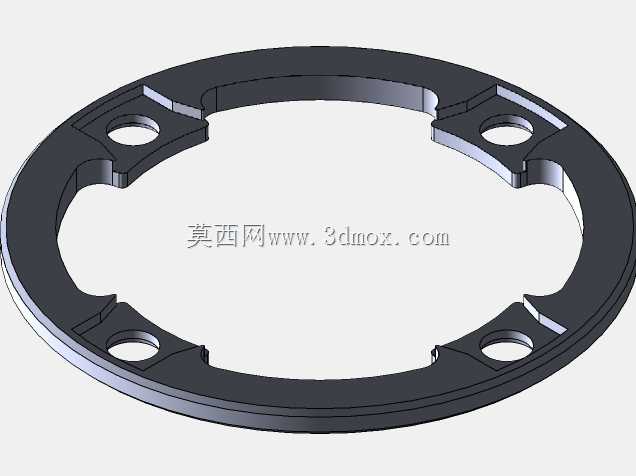

　　从结构上看，零件采用扁平环形本体，中心留出大直径避让空间，避免与曲柄轴盖、盘钉、盘片内侧凸起发生干涉。环体周向分布四处安装耳，每处耳位设置通孔，对应104mm BCD盘片的四个螺栓安装位置；安装时与盘片叠放，通过盘钉共同压紧在曲柄爪上，不需要额外增加支架或改装螺纹。环体并非完整等宽圆环，而是在对应曲柄爪和盘片轮廓的位置做了内凹与缺口处理，这些缺口一方面用于避让曲柄臂、盘钉头部和盘片加强筋，另一方面减少材料占用，使零件在3D打印或小批量加工时更省料。

　　外形边界方面，防护圈外径略大于小盘片的有效齿根防护范围，但不会过度外扩，以免在骑行中碰到链条护板、车架后叉或导链器。内孔轮廓按照曲柄爪的通过空间设计，四个凸耳向圆心方向延伸，形成螺栓受力区；耳位之间的环带较窄，主要用于连接和形成连续挡边。厚度方向控制在盘钉压紧余量范围内，既保证叠装后盘钉仍有足够啮合长度，又避免因垫片过厚导致盘片压紧力不足。孔位中心距严格围绕104mm BCD布置，孔边做了局部加宽，以分散盘钉压紧时的压应力。

　　设计思路上，这类零件更强调安装适配性而非复杂受力。曲柄组在改装小盘片时，原大盘位置往往空置，链条外侧失去原有遮挡；直接增加金属护盘可能重量大、成本高，且不同型号曲柄的避让空间不一致。该防护圈通过薄片式结构实现轻量化防护，适合通过3D打印制作单件或小批量样件。建模时需要先确认曲柄爪厚度、盘钉长度、盘片沉孔深度和链条摆动范围，再确定环体厚度与耳位位置。若盘钉剩余啮合牙数不足，应更换更长盘钉，而不能盲目加厚护圈。

　　实际使用中，防护圈的挡边高度应覆盖链条侧板的外侧活动区间，但不能接触链条正常运转轨迹。环体内侧缺口要与曲柄爪旋转相位对应，保证装配时四个孔位同轴重合；若孔位偏置，压紧后会产生附加弯矩，导致塑料件开裂或盘片安装不平。对于越野路况，还可在耳位孔周边增加圆角和局部加厚，降低踩踏冲击下的应力集中。零件表面不需要高精度齿形，但孔位同轴度、环面平面度和安装面平整度会直接影响盘片运转稳定性。

　　在三维建模过程中，可先建立104mm BCD螺栓圆，再按四个曲柄爪相位绘制内孔避让轮廓；外环按照链条防护半径生成，耳位处通过凸缘补强，孔边添加倒角以适应盘钉或垫圈压合。完成实体后应进行装配干涉检查，重点核对曲柄臂旋转空间、盘片齿尖间隙、链条最大偏摆位置以及前变速器动作范围。对于打印件，还需考虑层纹方向和受力方向，尽量让环面承受压紧力，避免薄弱层直接受拉。

　　该结构适用于山地车改装、通勤车盘片防护、静态自行车训练台防掉链以及维修替换场景。它解决的是小盘片单独使用时外侧限位不足的问题，通过与标准BCD螺栓孔共用安装点，实现免改造装配；同时环形开口和局部缺口兼顾了曲柄避让、重量控制和制造便利性，是一种结构简单但安装边界要求明确的自行车传动防护件。
