桌夹式便携台虎钳夹持工装结构

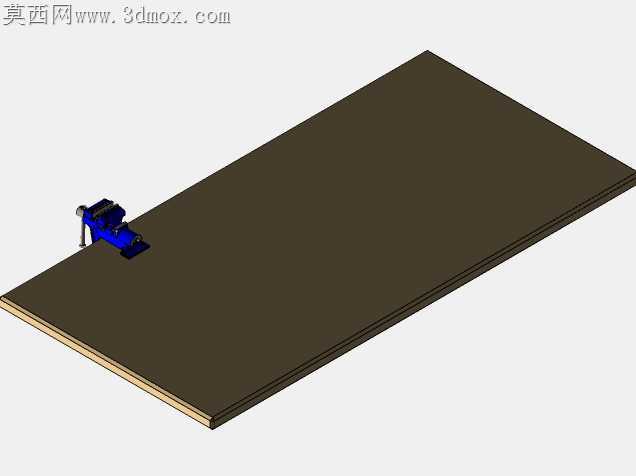

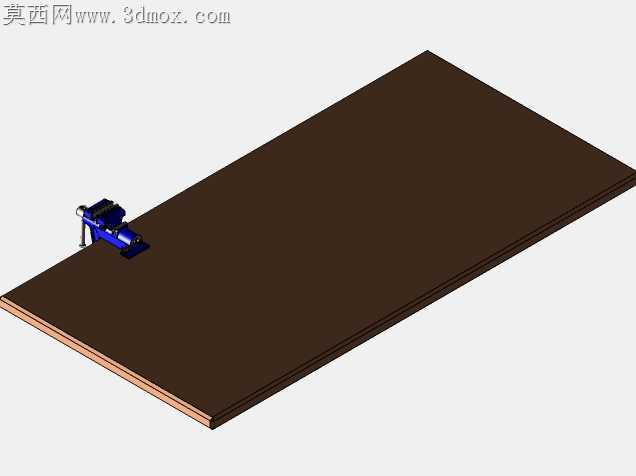

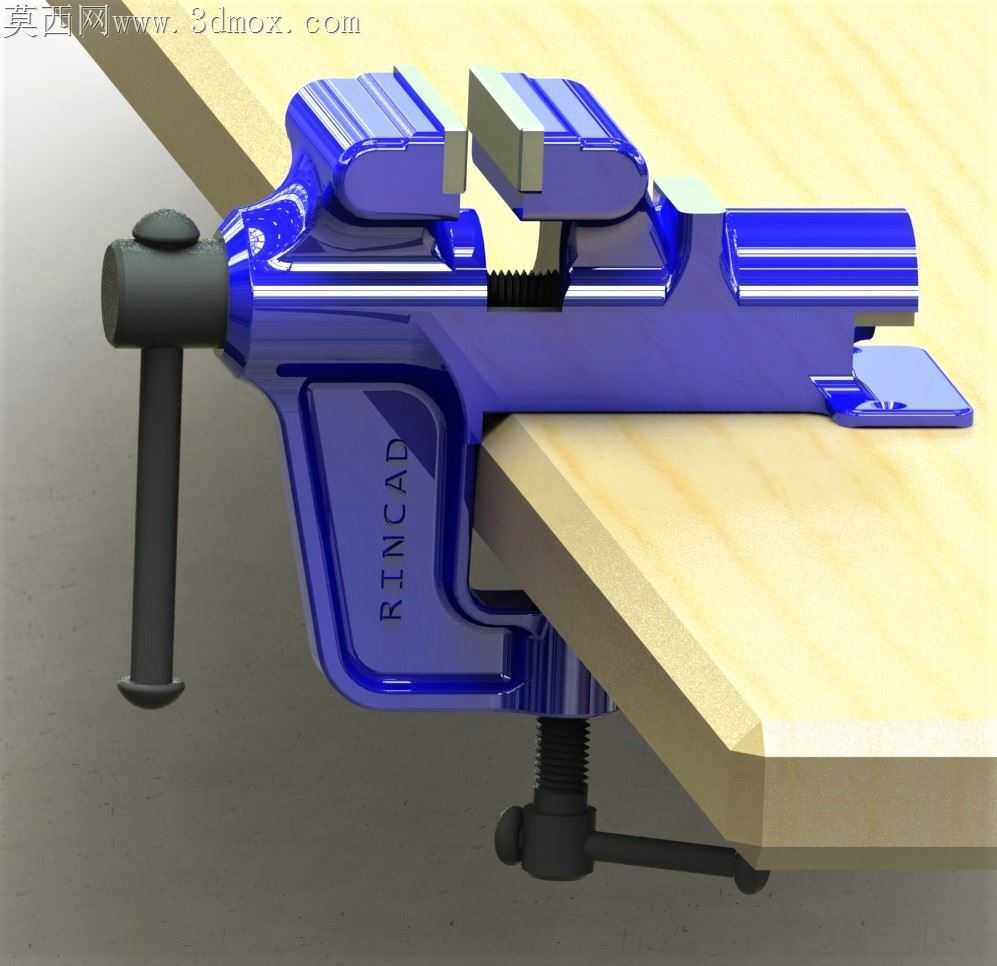

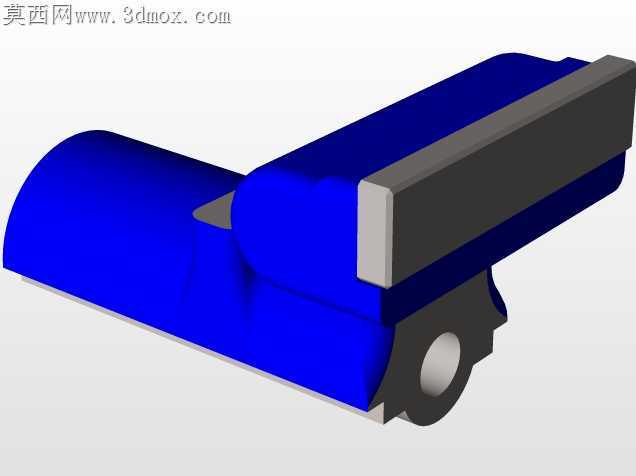

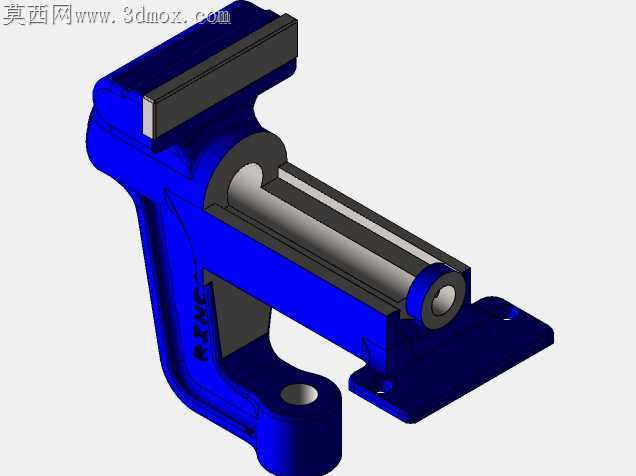

钳工现场临时加工作业常遇到工位台虎钳被占用、户外检修无固定夹持工位的痛点，这款桌夹式台虎钳的结构设计完全围绕这类零散作业的夹持稳定性需求做适配。夹座与桌面接触的承压面做了加宽加厚的圆弧过渡处理，避免薄木板、密度板这类易损桌面被夹出压痕，同时增大接触摩擦力，夹持作业时不会因为拧动丝杆的反作用力出现整体侧滑。钳身主体的蓝色喷塑层对应实际产品的耐磨防锈涂层，建模时特意在丝杆与活动钳身的配合位置预留了0.02mm的间隙公差，对应实际装配时的润滑脂填充空间，不会出现丝杆拧动卡滞、活动钳身窜动的问题。固定在钳身侧面的RINCAD标识做了下沉式蚀刻处理，不是后期贴附的印刷标，长期磕碰摩擦也不会脱落，符合工装工具高频使用的耐磨需求。活动钳口的夹持面做了交叉网纹滚花结构，建模时滚花的齿深控制在0.3mm，既可以增大夹持金属工件时的摩擦力，又不会在软质铝件、塑料件表面留下过深的夹痕，适配不同材质工件的临时夹持需求。下方的桌夹锁紧丝杆配了防滑橡胶垫头，接触桌面时不会刮伤漆面，摇臂长度做了优化，不需要借助加力杆，单手就能拧动完成钳身与桌面的固定，拆卸时也只需要拧松两圈就能快速取下，适配频繁转场的检修作业场景。固定钳身与活动钳身的导轨配合面做了燕尾槽结构，比普通平导轨的抗扭转能力强40%以上，夹持偏心工件时不会出现钳口上翘、夹持松动的问题，哪怕是打磨、钻孔这类带侧向力的作业，也能保持足够的夹持刚性。钳身尾部的小型砧台做了淬火硬化的结构对应，表面平整度控制在0.01mm以内，可以满足小型零件的校直、轻敲整形需求，不用额外携带手锤垫铁，减少外出作业的工具携带量。
