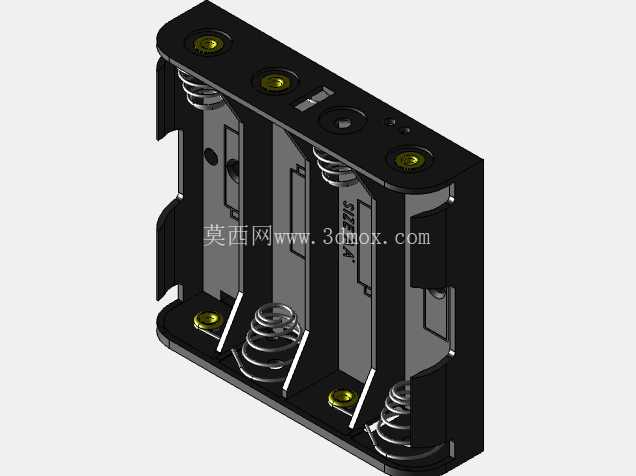

三节串联式AA电池仓结构三维设计

　　这款三节AA电池容纳结构，常被应用在手持检测仪器、小型工控传感终端、民用消费电子、便携照明设备的内置供电模块中，作为干电池与设备主板之间的物理承载与电连接载体，承担着固定电池位置、保障接触导通、隔绝电极短路、适配设备内部安装空间的核心作用。从结构设计逻辑来看，整体壳体采用阻燃ABS材质注塑成型的框架式结构，侧壁做了局部减胶挖空处理，一方面能够降低塑胶原料用量、减轻零件自重，另一方面可以在电池装入时提供微量形变空间，抵消电池外径的生产公差，避免出现电池卡滞无法装入、或者装入后晃动松脱的问题。

　　壳体内部设置了三条平行的电池容置槽，槽体弧度严格匹配AA电池的14.5mm标准外径，槽壁上凸起的纵向筋条将电池与槽壁的面接触改为线接触，减少装入和取出电池时的摩擦阻力，长期使用也不会因为塑胶表面磨损出现电池卡位偏移的问题。接触结构的设计上，每节电池的负极端采用锥形压缩弹簧搭配镀镍钢片触点，弹簧的线径、圈数和自由高度经过反复校核，装入电池后弹簧压缩量保持在总行程的三分之一，既能提供足够的接触压力避免震动环境下接触不良，又不会因为压力过大导致电池装入时阻力过大、甚至顶破电池负极的金属封皮。正极端则采用带定位凸台的镀镍钢片，凸台高度刚好对准AA电池正极的凸起部位，避免装反电池时出现导通，配合槽体端部的防呆结构，从物理层面杜绝电池反装烧毁后端电路的风险。壳体顶部设置了三个带内螺纹的铜嵌件安装柱，嵌件在注塑时预先埋入壳体，安装柱的位置度公差控制在0.1mm以内，能够通过M2螺丝直接将整个电池盒固定在设备的内部安装筋位上，不需要额外设计固定支架，减少整机的零件数量。

　　安装边界方面，整个电池盒的外部轮廓尺寸严格适配三节AA电池并排排布的最小空间需求，壳体壁厚保持1.2mm的均匀厚度，避免注塑时出现缩痕、翘曲等成型缺陷，壳体边缘所有棱角都做了R0.5mm的圆角处理，既可以避免组装时划伤操作人员的手部，也能减少应力集中，提升壳体的抗冲击性能，在设备发生1米高度跌落时，壳体不会出现开裂、触点移位的问题。电极引出端采用焊片式结构，从壳体端部的开槽位置引出，焊片表面做了镀锡处理，方便操作人员直接焊接导线连接到设备的电源输入端，不需要额外的接插件，降低物料成本。

　　在实际选型应用中，这款电池盒结构可以直接适配市面上所有符合国标尺寸的AA碱性电池、碳性电池以及同等尺寸的镍氢充电电池，接触电阻稳定控制在20毫欧以内，大电流放电时不会出现触点发热的问题，能够满足峰值电流2A以内的便携设备供电需求。设计过程中还特意考虑了电池漏液的防护问题，壳体底部设置了两个微小的漏液导流孔，一旦电池发生漏液，电解液可以顺着导流孔流出壳体，不会积存在电池槽内腐蚀触点和周边的电路结构，延长整个供电模块的使用寿命。相邻电池槽之间的隔断筋做了加高处理，高度超过电池半径，避免相邻电池因为外层塑封破损出现短路风险，隔断筋顶部同样做了圆角过渡，不会刮破电池的外层包装膜。
