木质滑块换位益智拼图结构设计

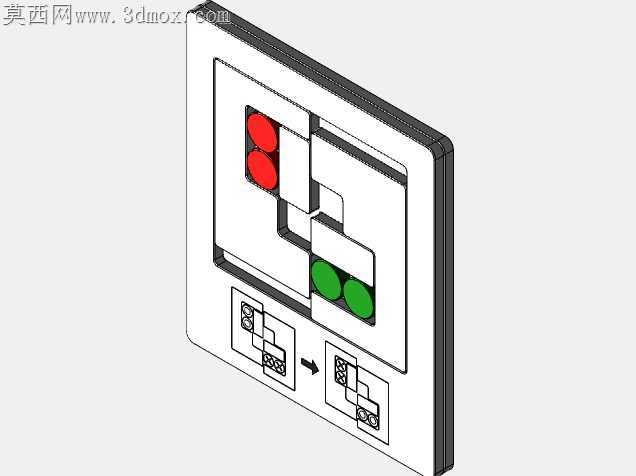

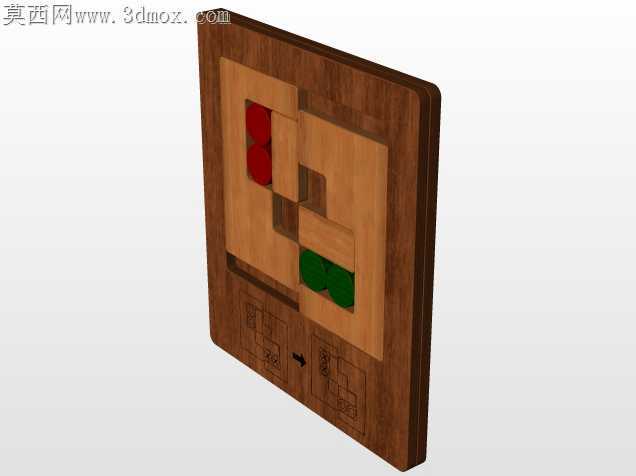

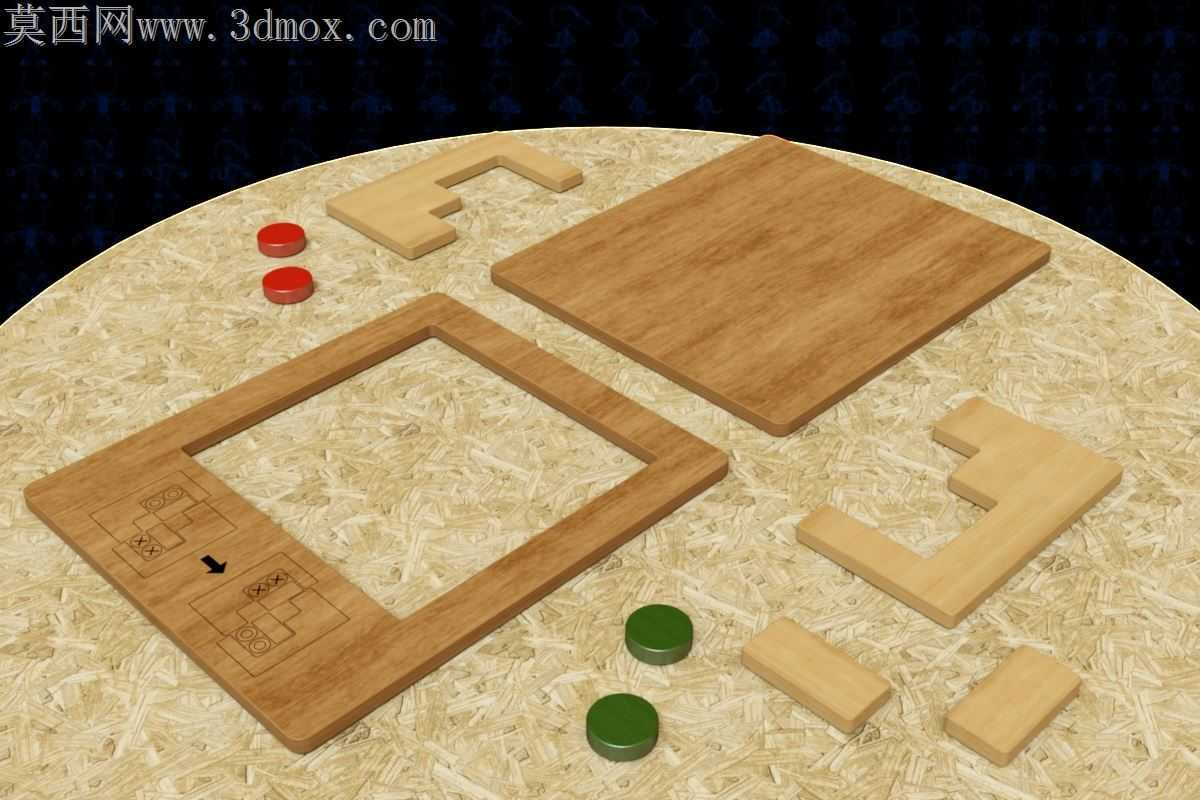

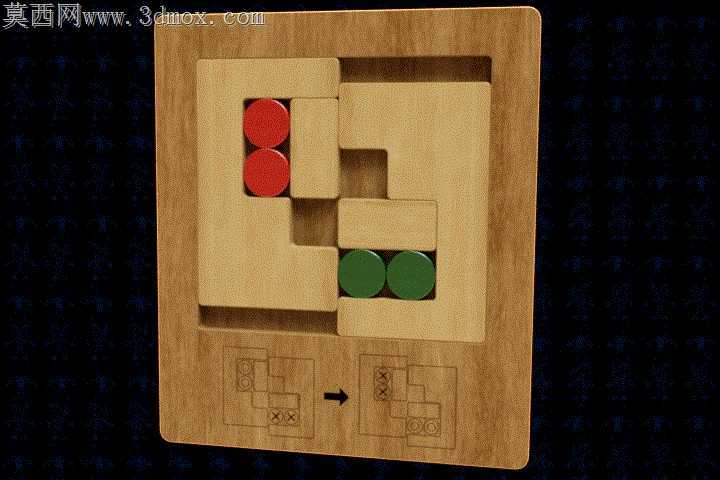

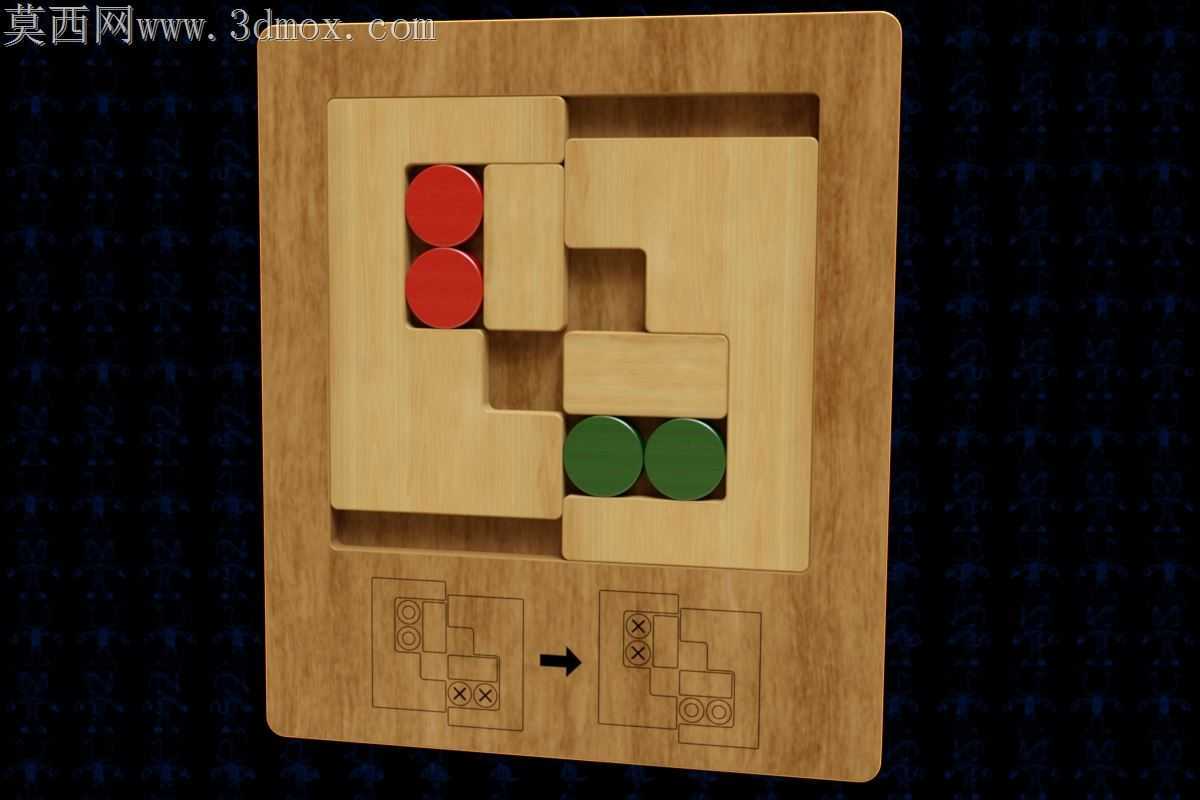

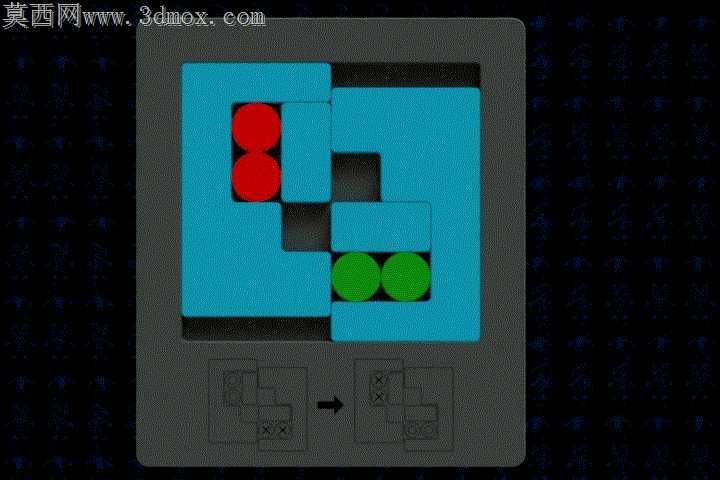

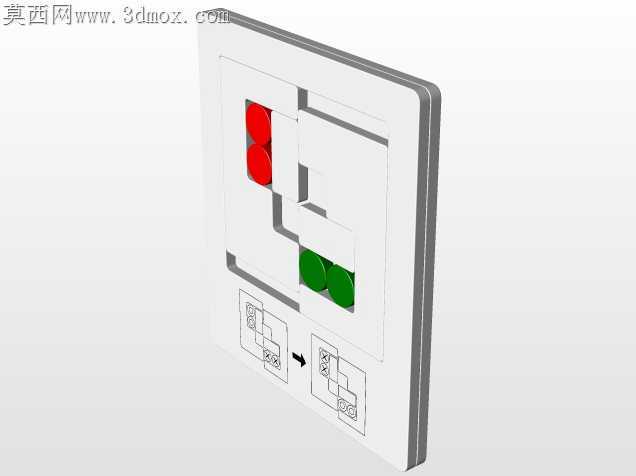

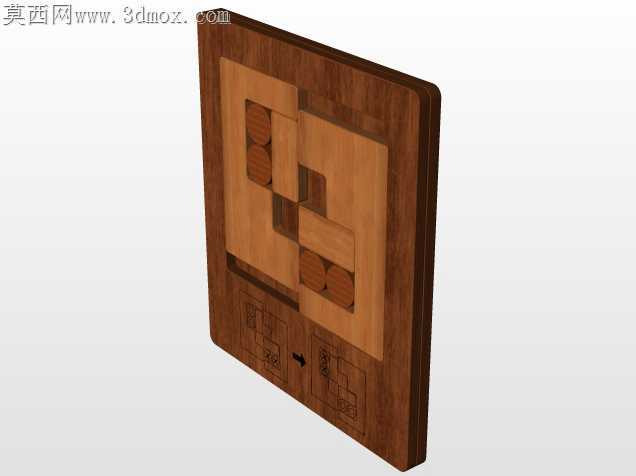

木质滑块拼图的加工适配，核心要解决实木料干缩湿胀带来的滑块卡滞问题，这是这类益智玩具落地生产最容易被忽略的痛点。常规建模时直接按等间隙预留滑块与外框的配合量，实际加工后受车间温湿度影响，榉木或胡桃木毛料开料后静置72小时会出现0.1-0.3mm的形变，若完全按理论间隙做，南方梅雨季节滑块会直接胀死在滑槽内，北方供暖季又会因间隙过大出现滑块松垮、滑动时晃荡的问题。建模阶段就要把滑槽的深度公差做非对称设计，外框的内槽侧壁预留0.15mm的打磨余量，滑块的四个棱边做0.2mm的圆弧倒角，既避免实木加工时的崩边问题，也能让滑动时的触感更顺滑，不会出现尖锐棱边刮蹭槽壁的生涩感。底部的目标状态刻印线，不能直接做0.5mm的浅凹槽，实木表面做凹槽容易积灰且打磨时容易磨掉标识，建模时将刻印线做0.1mm的微凸结构，后续做木蜡油涂装时凸线处会因木料吸收油分更多形成自然色差，不用额外做丝印或激光雕刻就能清晰显示目标换位状态，也不会因长期把玩磨损标识。两个红色圆形滑块与两个绿色圆形滑块的安装槽，要做略大于圆片直径0.2mm的沉台，沉台深度比圆片厚度小0.1mm，让圆片嵌入后表面略高于木质滑块平面，滑动时手指能直接接触圆片侧面借力，不会因为圆片完全陷在槽内抠动困难。不同形状的木质滑块之间的配合间隙，不能统一设为0.1mm，L型滑块的拐角处要做0.3mm的内R角避让，对应配合的凸块拐角做0.2mm的外R角，避免加工时刀具在拐角处留下的刀路导致两个滑块在拐角位置卡滞。外框的底板与围边采用嵌槽拼接结构，建模时将围边的嵌榫做0.1mm的过盈量，组装时涂少量木胶就能压合牢固，不用额外打钉破坏外观，底板背面做两条浅的防变形槽，抵消整块木板长期使用后的翘曲应力。滑动路径的设计上，要反复验证每一步滑块移动的空间余量，避免出现某一步需要同时挪动两个滑块才能腾出空间的逻辑bug，每个滑块的移动行程都要做硬限位，防止滑块滑动时脱出滑槽，硬限位的凸台与滑块接触面做微小的斜面，碰撞时不会出现生硬的撞击感，长期使用也不会因碰撞出现木料掉渣的问题。
