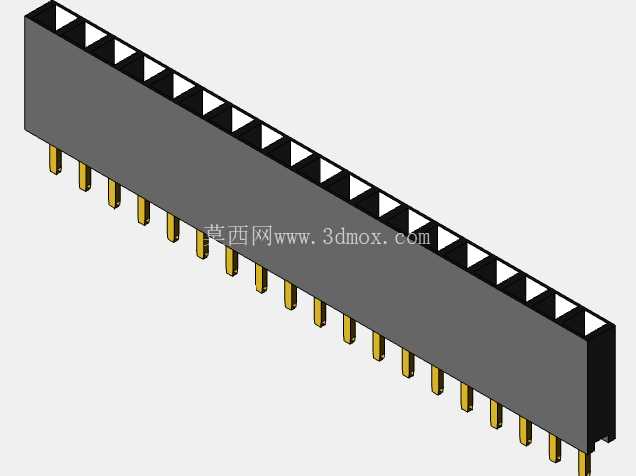

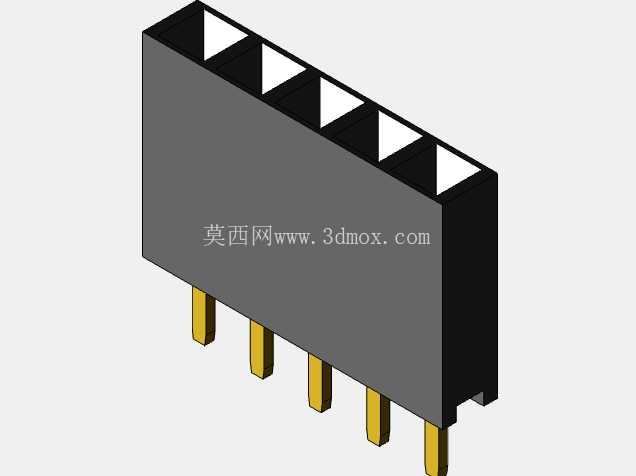

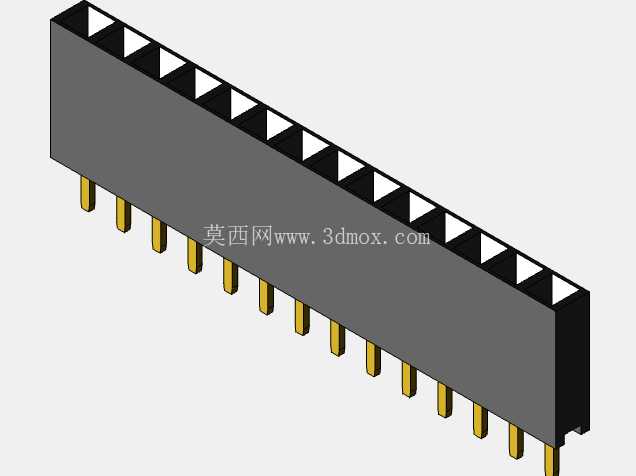

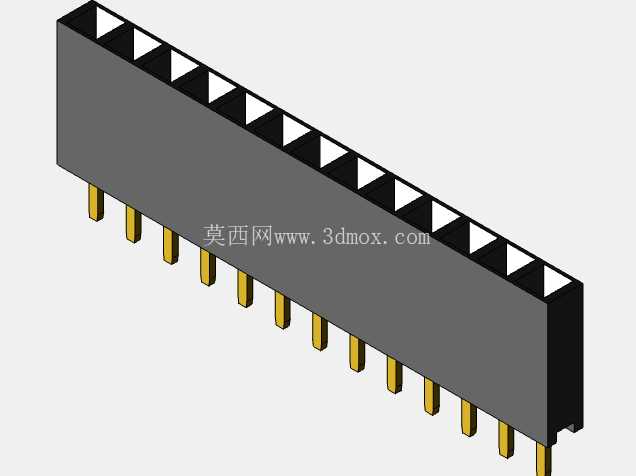

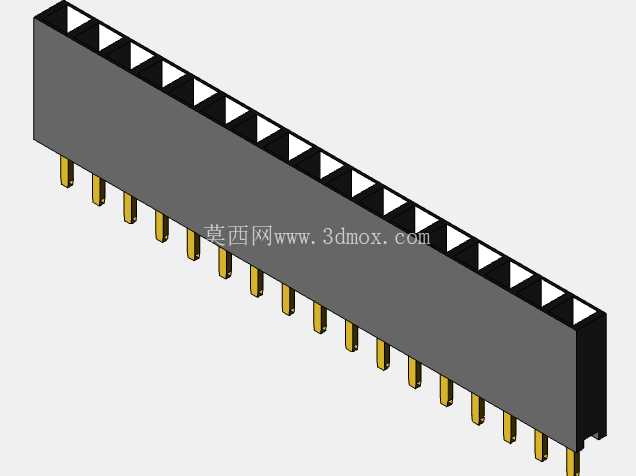

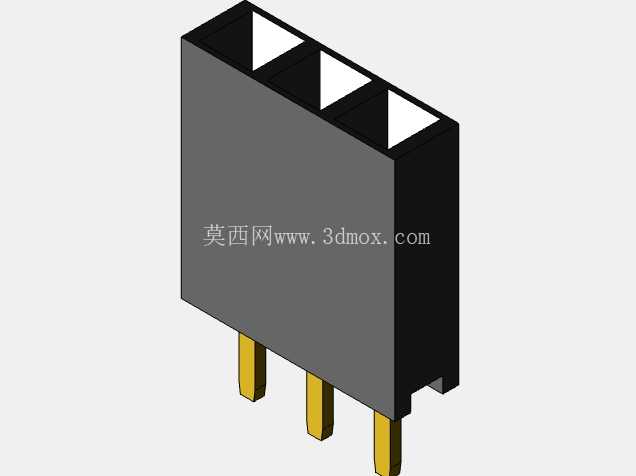

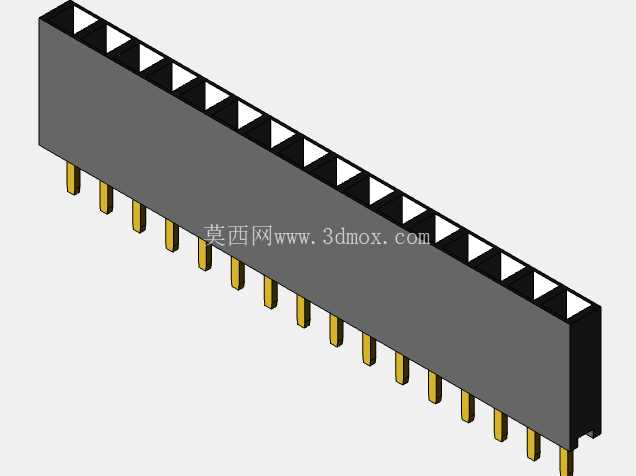

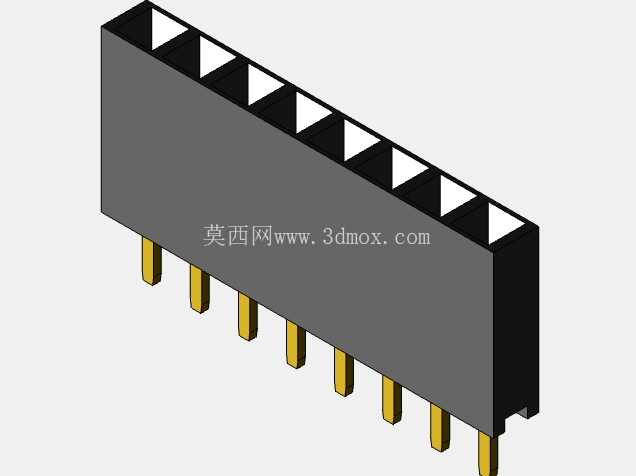

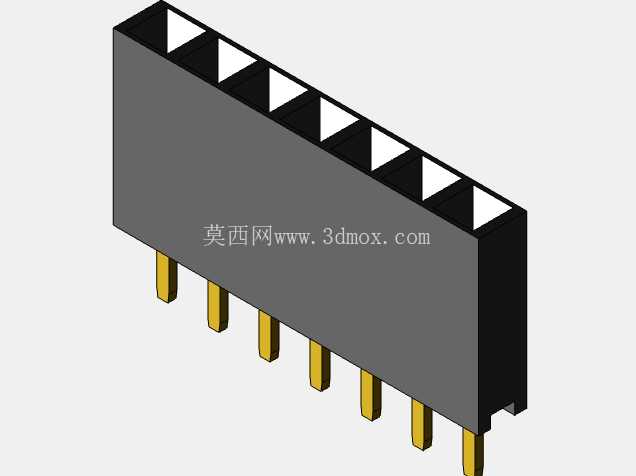

单排直插式1至20位母插针连接器结构

　　在消费电子、工业控制板卡、嵌入式开发模块的板间连接场景里，这类单排直插母插针是应用频次极高的板级互连部件，区别于常规排针的公头插针结构，母插针依靠内部的弹性接触簧片实现与公针的可靠咬合，能在有限的板卡空间内完成多通道信号、小功率电源的并行传输，不需要额外的焊接转接，大幅降低板间连线的复杂度。从实际选型适配的角度看，1至20位的位数覆盖范围，刚好匹配多数小型功能模块的引脚需求，不管是单路信号的测试点引出，还是20路以内的IO口扩展，都能找到对应的位数规格，不用额外裁剪拼接，减少装配环节的工作量。

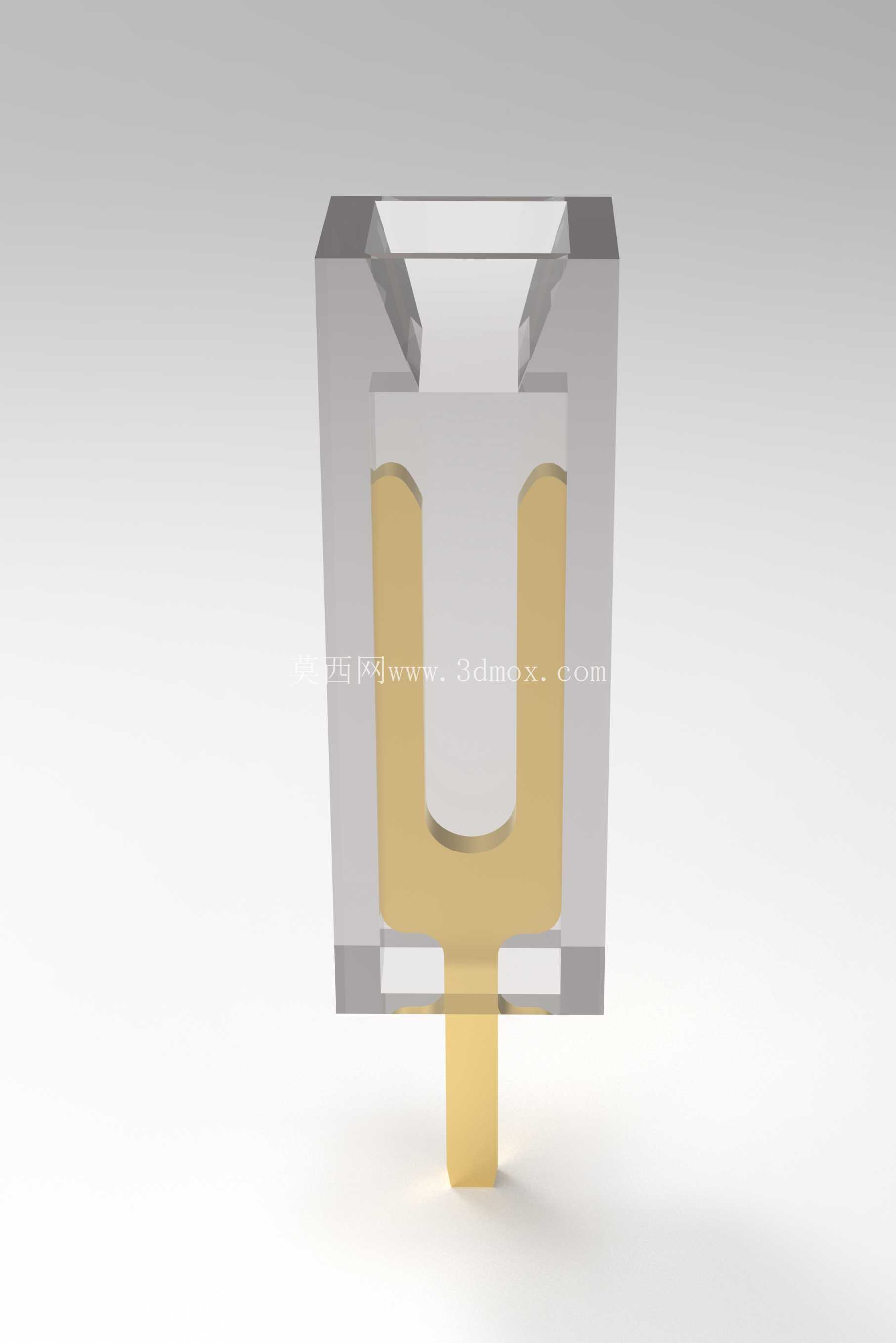

　　设计这类母插针的时候，首先要考虑的是接触可靠性，塑胶主体采用耐高温的绝缘工程塑料注塑成型，既能过波峰焊、回流焊的高温工况不发生形变，也能保证相邻引脚之间的绝缘耐压满足常规低压电路的要求，不会出现引脚间爬电、击穿的问题。内部的接触簧片采用弹性铜合金材质，表面做镀锡或者镀金处理，镀锡层适合常规民用场景的低成本需求，镀金层则适合需要反复插拔、接触电阻要求更低的工业测试场景，簧片的收口角度经过反复调校，公针插入的时候既能保证足够的保持力，不会因为设备振动出现松脱接触不良，又不会因为插拔力过大导致装配困难或者簧片永久性变形。

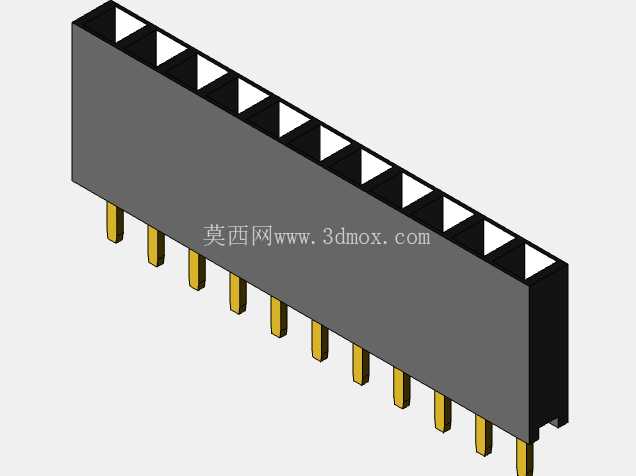

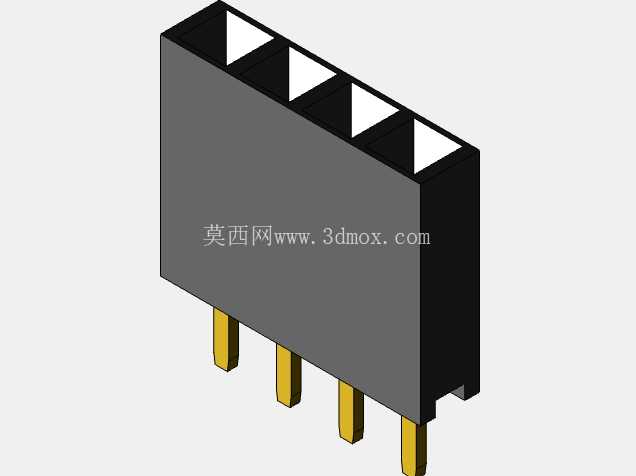

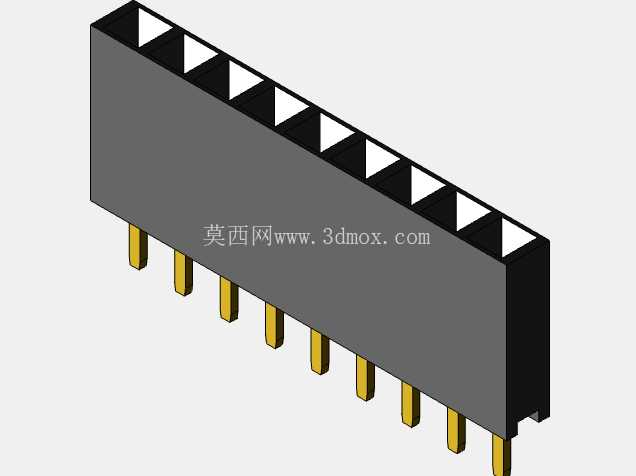

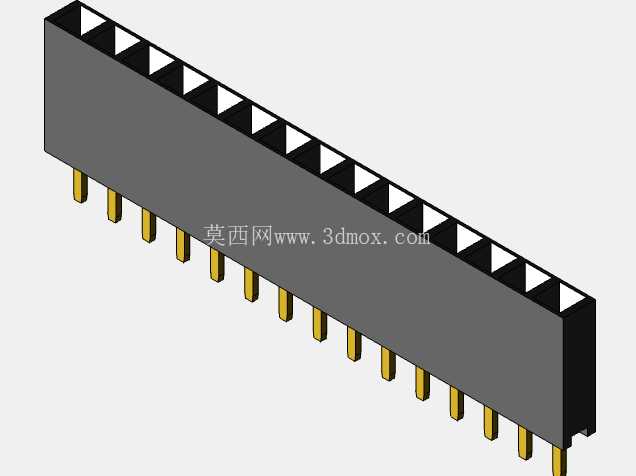

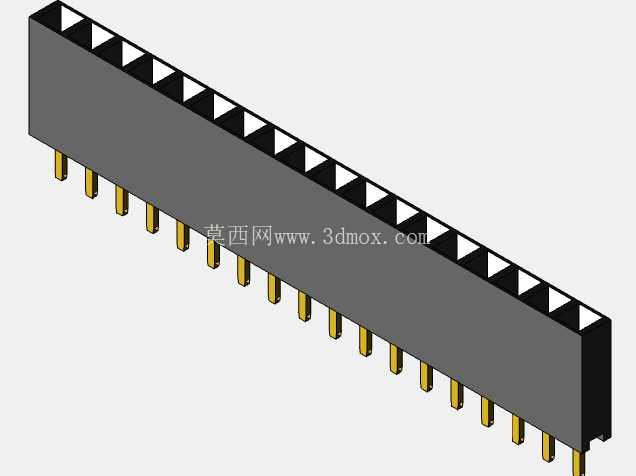

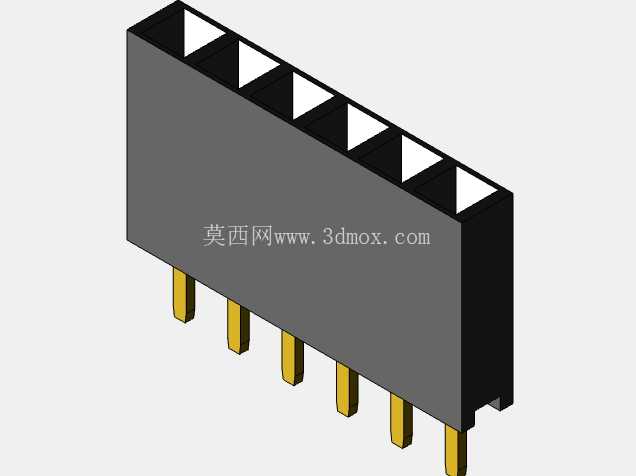

　　外形尺寸上，这类母插针采用标准2.54mm间距设计，和通用面包板、万能板、常规排针的间距完全匹配，塑胶主体的宽度控制在2.5mm左右，直插引脚的长度刚好能穿过1.6mm标准厚度的PCB板，露出的焊脚长度满足波峰焊的吃锡要求，不会出现焊盘虚焊、连锡的问题。安装边界方面，直插式的安装方式不需要在PCB上开特殊的异形孔，只需要按照引脚间距钻出对应直径的金属化过孔即可，母插针装配到PCB上之后，塑胶主体底部和PCB板面预留0.2mm左右的间隙，既能避免焊接时的松香、焊锡渣滞留在塑胶和板之间造成短路，也能让清洗板卡的时候洗板水顺利流通，不会残留腐蚀性物质。实际应用中，这类母插针经常和公排针对配使用，实现核心控制板和外接功能模块的可拆卸连接，比如传感器模块、显示模块、通讯模块的板间连接，不需要把模块直接焊接在主板上，后期维护更换的时候只需要拔下模块即可，大幅降低售后维修的时间成本。设计建模的时候，要特别注意塑胶主体的定位柱尺寸，定位柱比引脚稍粗，装配的时候先卡入PCB上对应的定位孔，能避免过波峰焊的时候母插针出现偏移、浮高的问题，引脚的同轴度也要控制在合理公差范围内，不然批量焊接的时候会出现个别引脚插不进PCB孔的情况，影响生产效率。

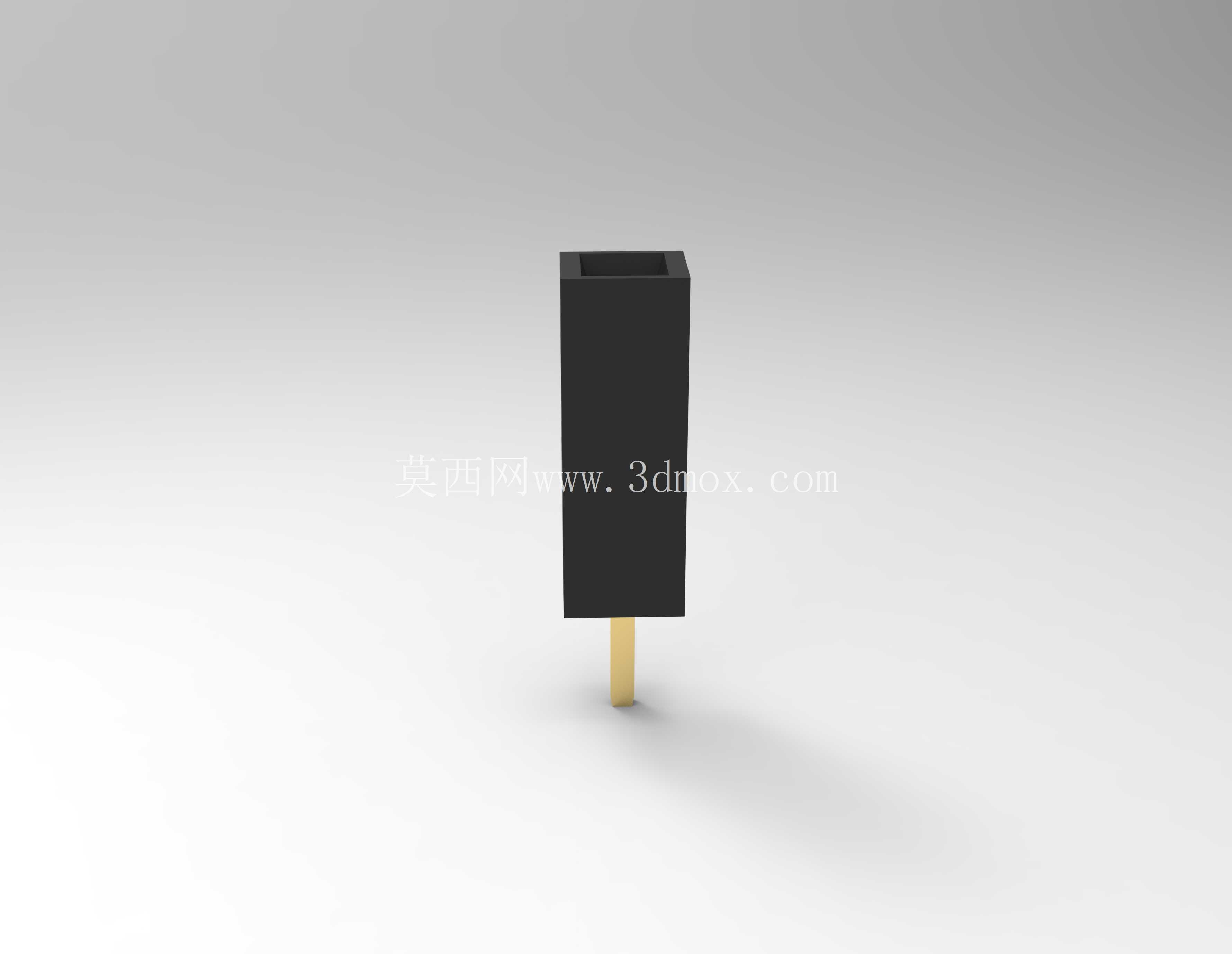

　　另外，母插针的塑胶主体顶部做了倒角导向设计，公针对插的时候不需要完全精准对位，顺着倒角就能顺利插入接触簧片，减少生产线装配的时候的对位难度，哪怕是人工手工插拔，也不会出现把插针顶弯的情况。针对不同的使用场景，1位的母插针可以单独作为测试点使用，配合测试探针实现单板功能测试的信号引出，多位的母插针可以按照实际需要的位数拼接，不过这款一体化成型的1至20位规格，相比拼接式的结构，塑胶主体的强度更高，不会因为多次插拔出现塑胶开裂、引脚错位的问题，长期使用的稳定性更好。在电路载流能力上，单个引脚的载流能力可以满足3A以内的电流传输需求，足够覆盖常规信号传输、小功率供电的场景，要是更大电流的需求则需要选用更大间距的连接器，但在绝大多数低压控制、信号传输的场景里，这款母插针的性能完全能满足使用要求。建模过程中，对内部簧片的接触间隙做了精准还原，能直观看到公针插入后簧片的形变范围，方便结构设计人员评估板间堆叠的高度空间，不会出现公针插到底之后和板上其他元器件干涉的问题，也能提前核算对插之后的整体高度，给外壳设计预留足够的空间。
