多规格公插针接插件结构设计

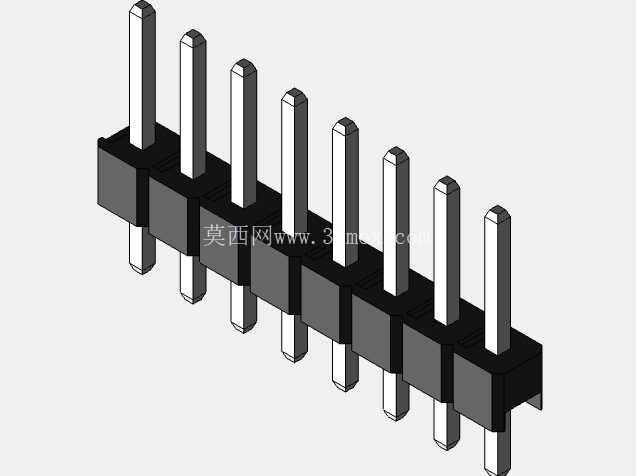

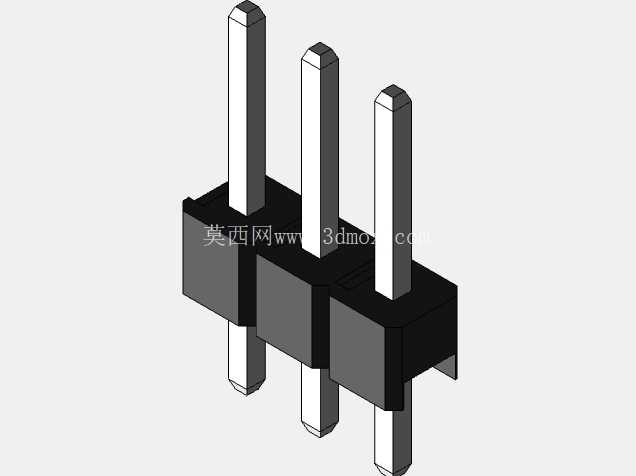

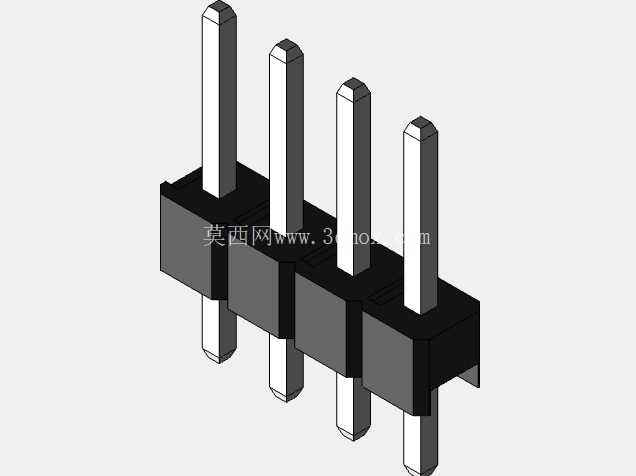

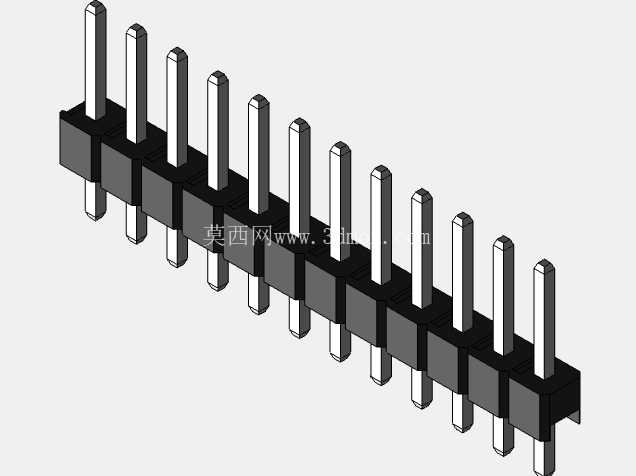

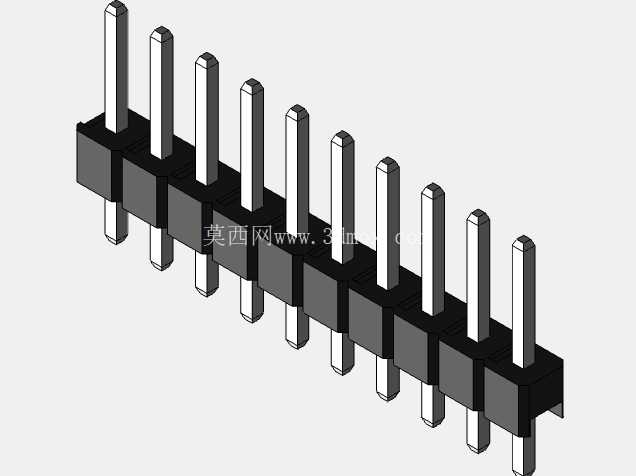

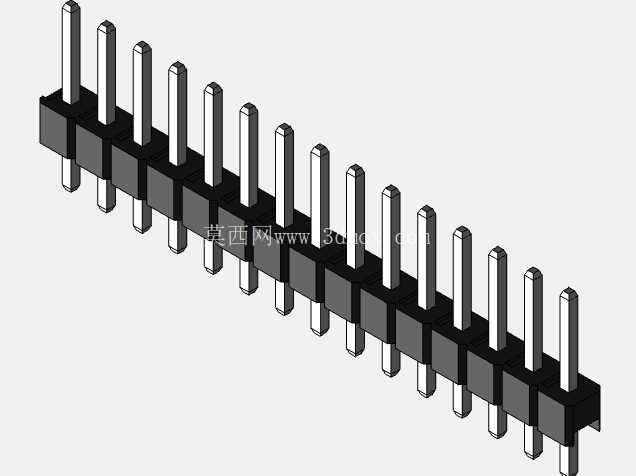

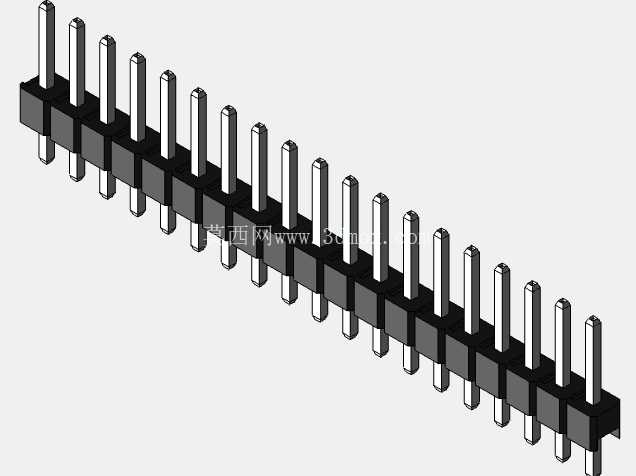

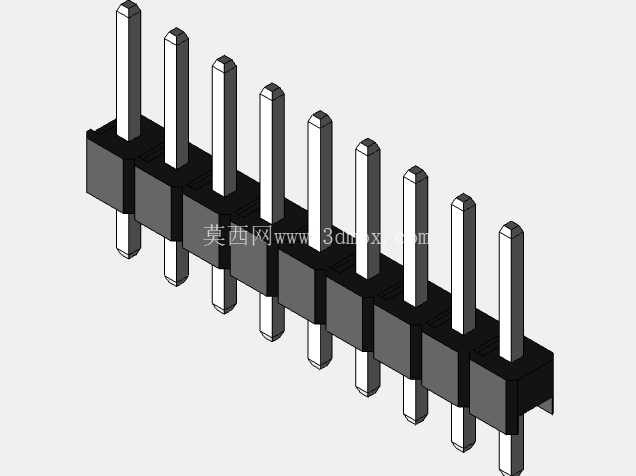

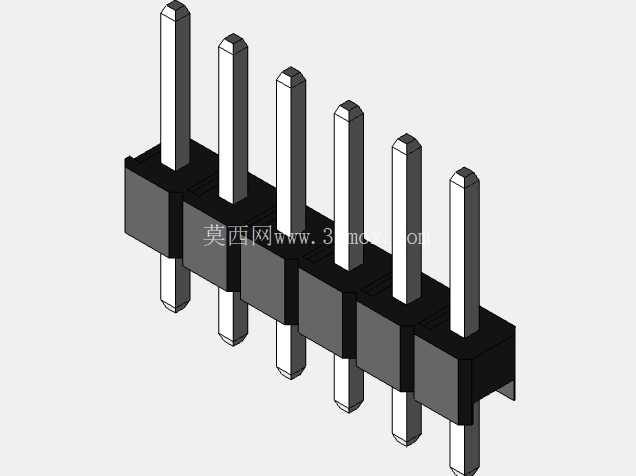

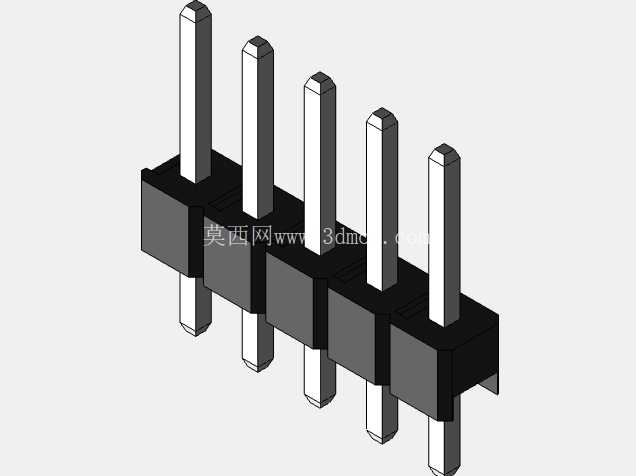

　　在电子设备互连、低压信号传输、小电流供电回路的搭建场景中，公插针是板对板、线对板连接结构里最基础的导电互连部件，这类插针的设计合理性直接决定连接结构的接触可靠性、插拔寿命与装配容错率。本次设计的公插针覆盖单针到二十针的组合规格，可适配不同pin数需求的连接场景，从单路测试点引出、到多路信号并行传输的接插件场景都能匹配对应规格。从结构设计逻辑来看，插针主体采用直式圆针结构，针体选用导电性能优异的基材，表面做镀层处理来降低接触电阻、提升抗氧化能力，避免长期使用后接触不良的问题；针体中部设置的黑色绝缘固定座，采用工程塑料注塑成型，一方面承担插针的定位固定作用，保证多针组合时各针之间的位置度公差控制在合理范围内，避免插针歪斜导致的对插失败，另一方面实现相邻插针之间的电气绝缘，防止针间短路引发的电路故障。

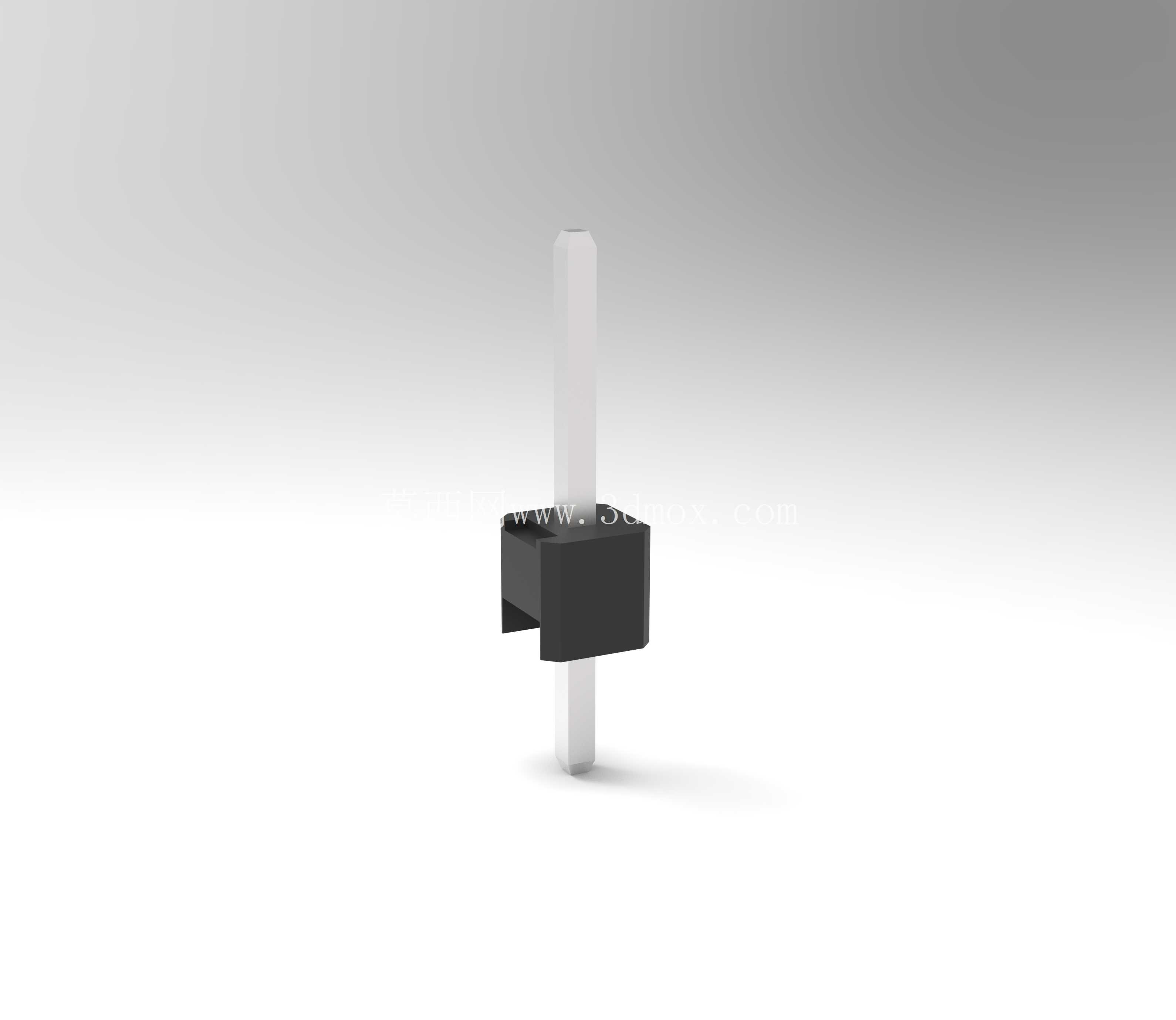

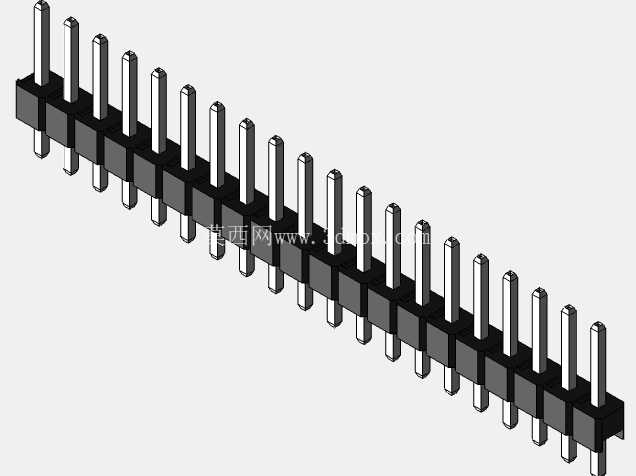

　　固定座的外形做了限位台阶设计，装配时可以卡在PCB板的安装孔位或者连接器基座的卡槽内，不需要额外点胶或者压接辅助结构就能实现初步定位，降低产线装配的操作难度。从安装边界来看，单针的针体直径适配行业通用的母座插孔尺寸，插拔力控制在合理区间，既不会因为插拔力过小导致连接松脱，也不会因为插拔力过大造成装配困难或者母座插孔损坏；固定座的长宽尺寸根据针数做对应匹配，x1规格的固定座尺寸紧凑，适合空间受限的单板内部测试点连接，x20规格的固定座做了加强筋设计，避免多针同时插拔时固定座发生形变，导致针体位置偏移。

　　在实际应用中，这类公插针可以用于工控板卡的信号外接、小型电子设备的内部供电连接、传感器模块的信号输出端接等场景，设计时充分考虑了波峰焊、回流焊的工艺耐受能力，固定座材料可以承受常规焊接温度，不会在焊接过程中出现形变、融化的问题。针体的伸出长度做了差异化设计，固定座两侧的针体长度分别适配板端焊接和对插连接的需求，焊接端的长度刚好满足焊盘透锡要求，不会因为针体过长导致焊接后与周边器件发生干涉，对插端的长度保证插入母座后有足够的接触深度，即使在设备存在轻微振动的使用场景下，也能保持稳定的电气连接，不会出现瞬断的问题。

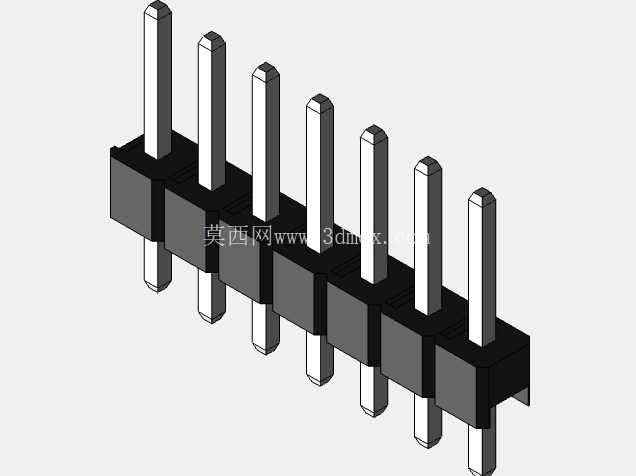

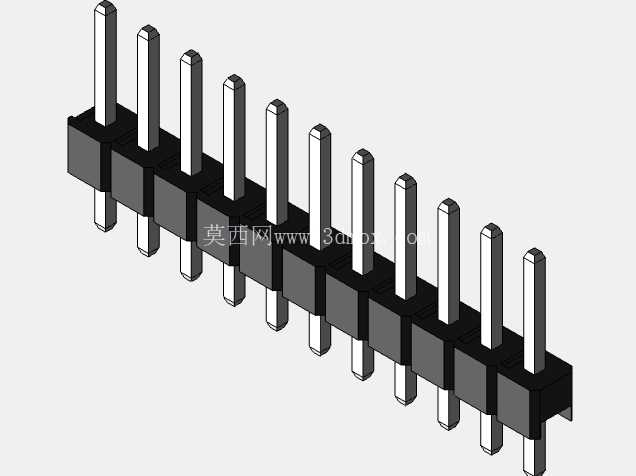

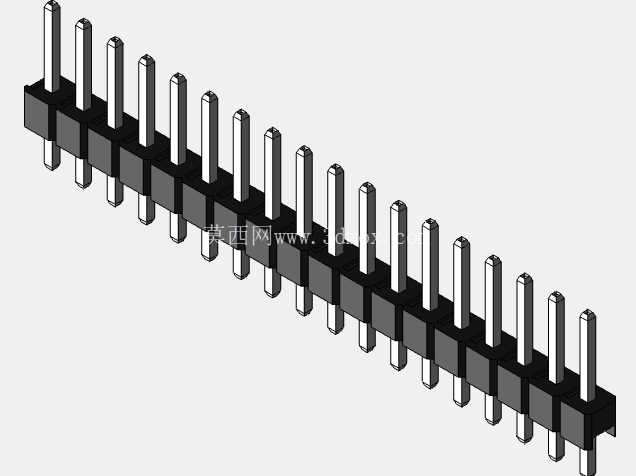

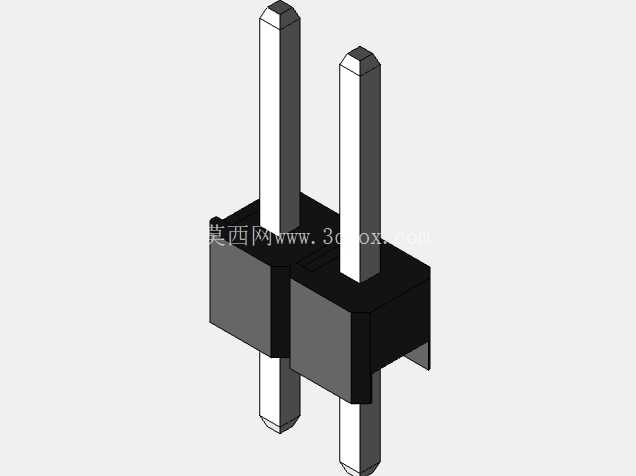

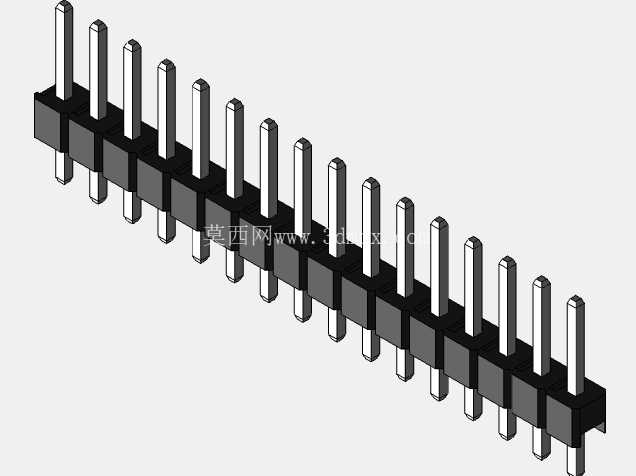

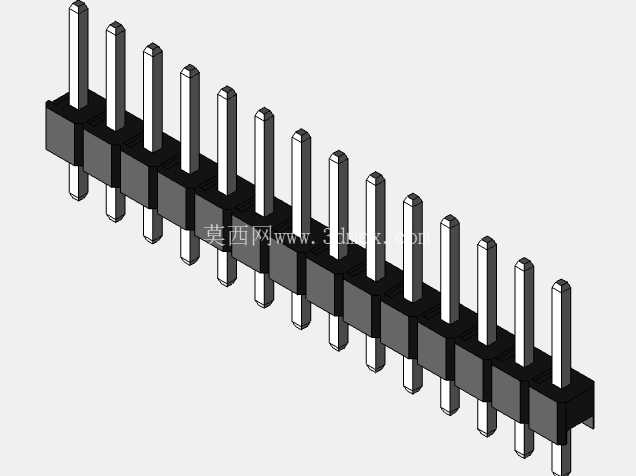

　　多针组合的插针在排布时严格遵循标准间距，相邻插针的中心距符合通用接插件的间距规范，可以直接和市售的标准母座对插使用，不需要定制配套的连接部件，降低整体方案的选型成本。绝缘固定座的边角做了倒角处理，装配时可以起到导向作用，即使安装时存在轻微的位置偏差，也能顺着倒角滑入安装卡槽，提升装配效率。针体和固定座之间采用过盈压装的方式固定，压装后针体的抗拉力满足行业标准要求，不会在插拔过程中出现针体被从固定座中拔出的问题。针对不同的使用场景，单针规格可以单独作为测试点引脚使用，焊接在PCB板上作为外接测试的接触点，多针规格可以作为板间连接的互连部件，实现两块电路板之间的信号与电力传输。设计过程中对插针的同轴度做了严格控制，针体相对于固定座安装面的垂直度公差控制在较小范围内，保证多针对插时每一根针都能顺利对准母座的对应插孔，不会出现个别针体顶偏、弯折的情况。固定座的表面做了哑光处理，避免生产过程中因为反光影响视觉检测设备的定位识别，适配自动化产线的装配检测需求。
