零件底部开槽自动加工专用设备结构

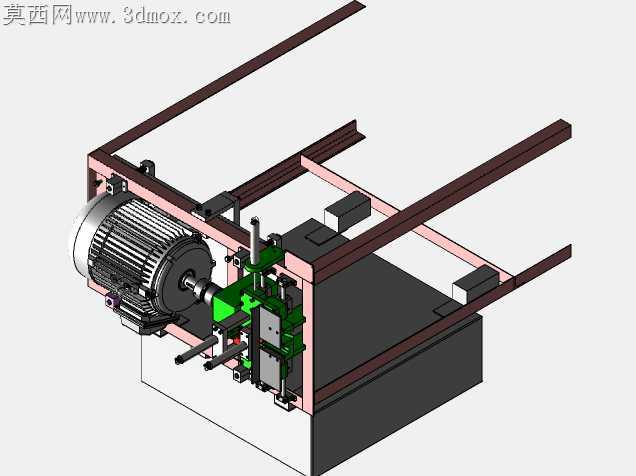

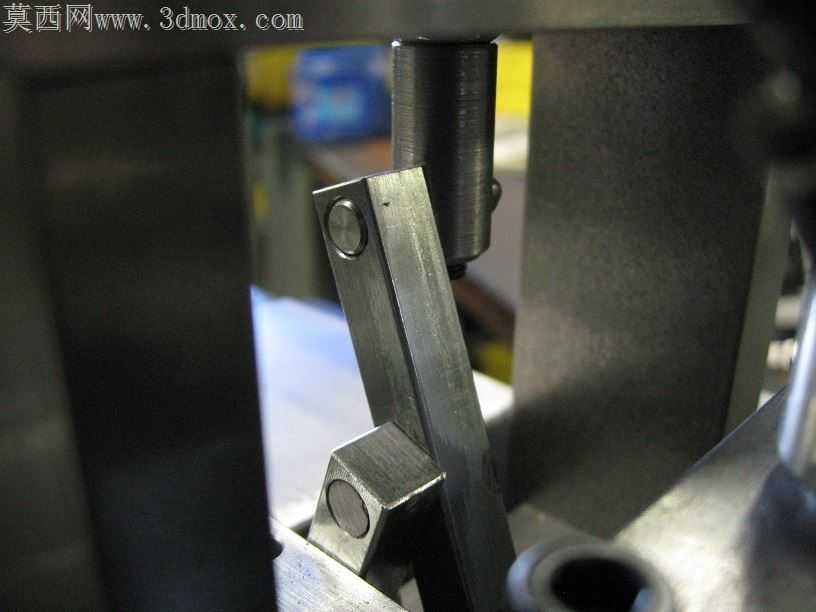

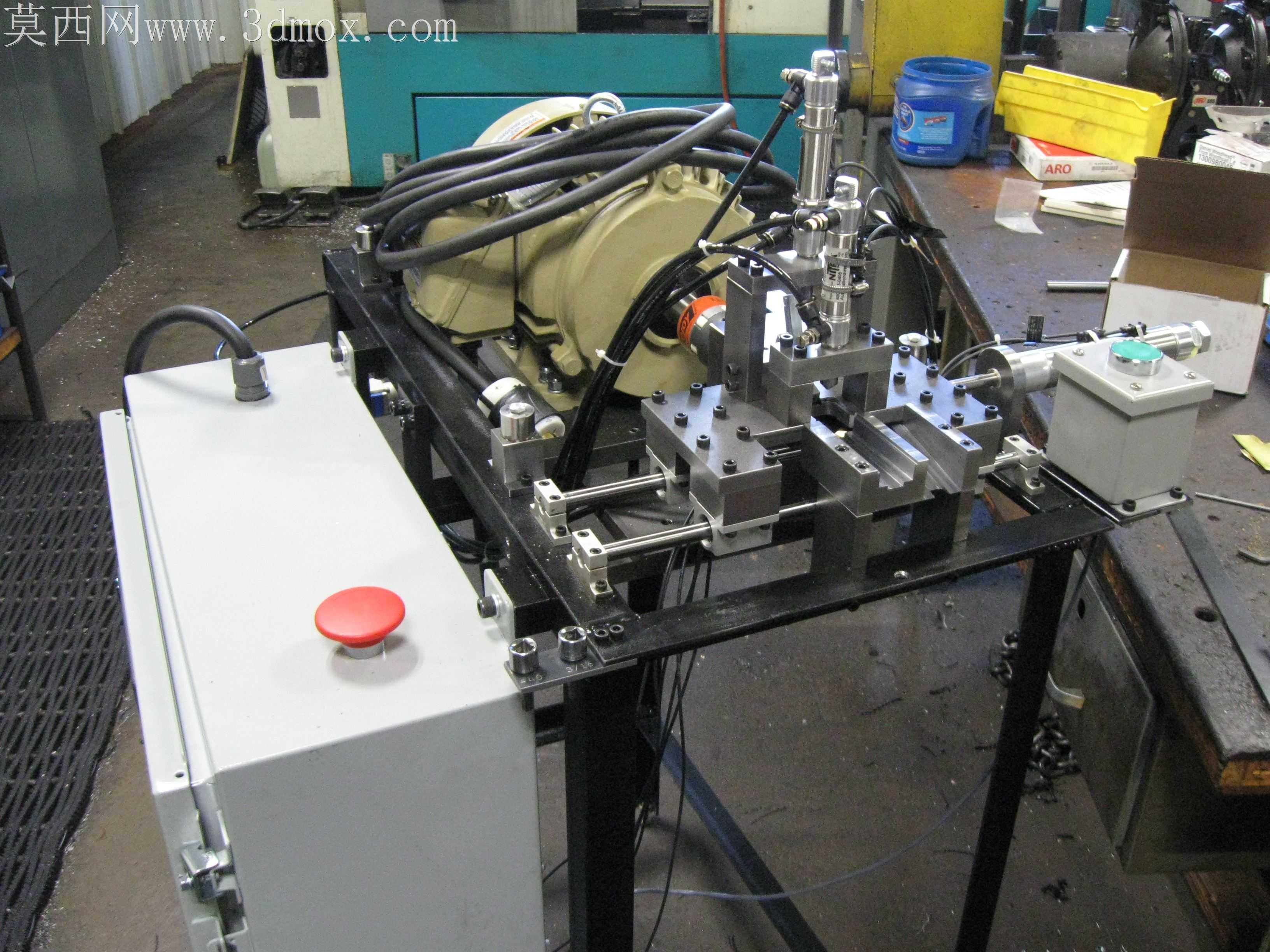

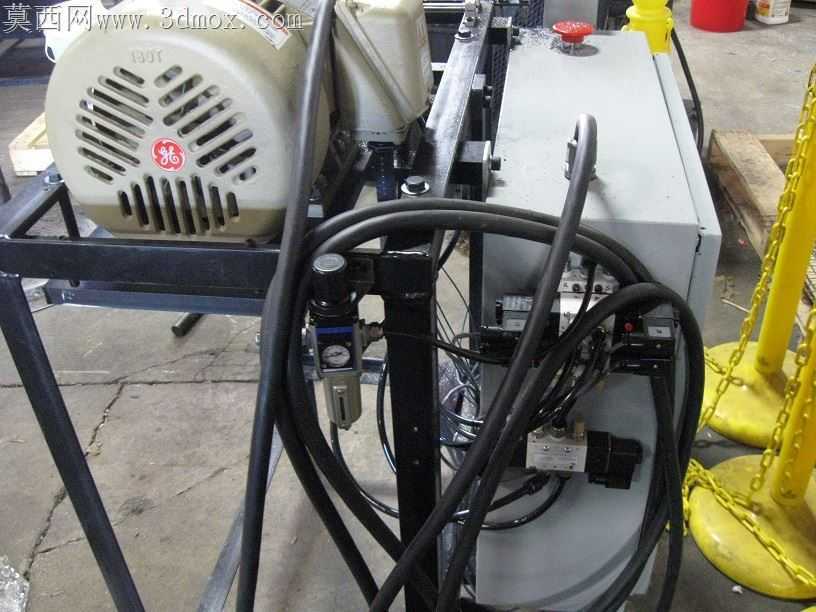

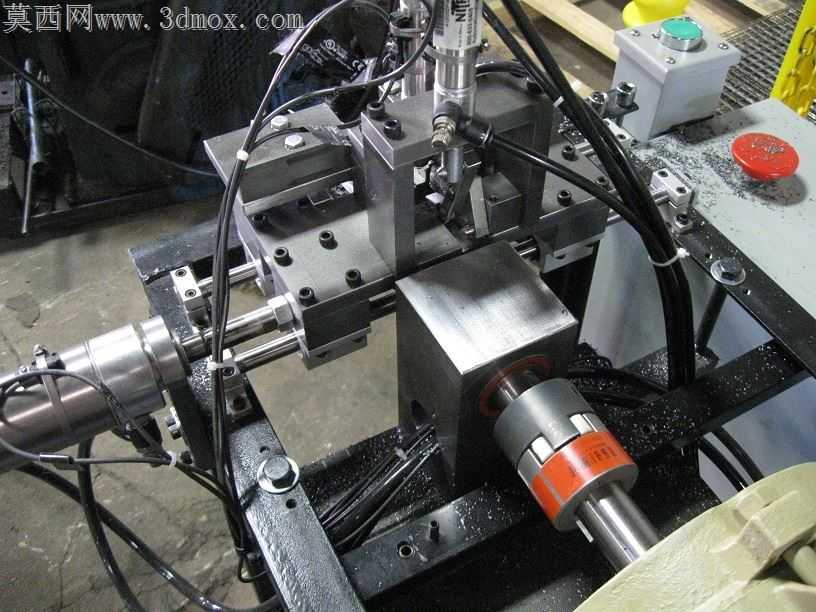

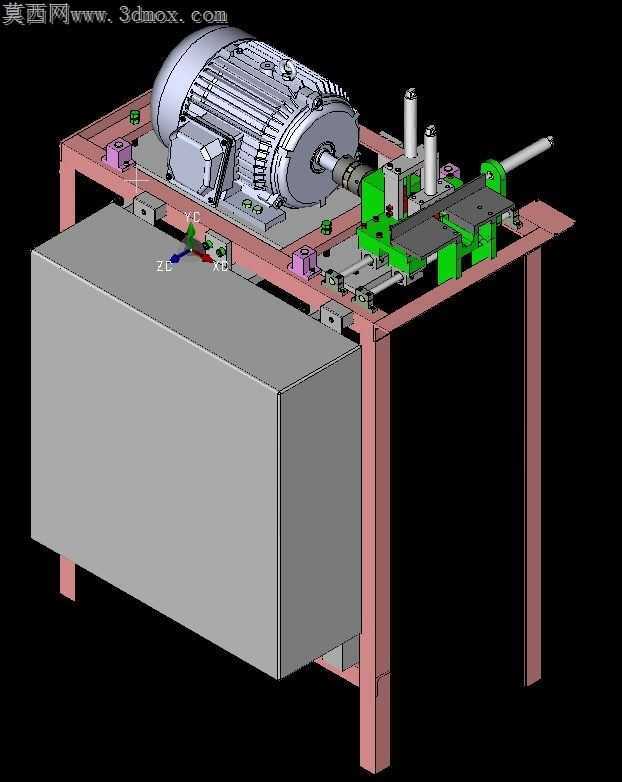

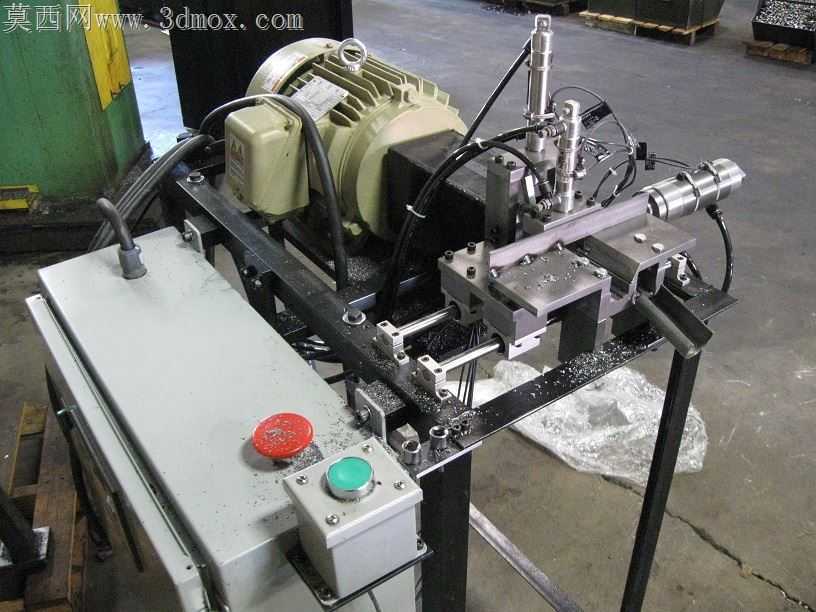

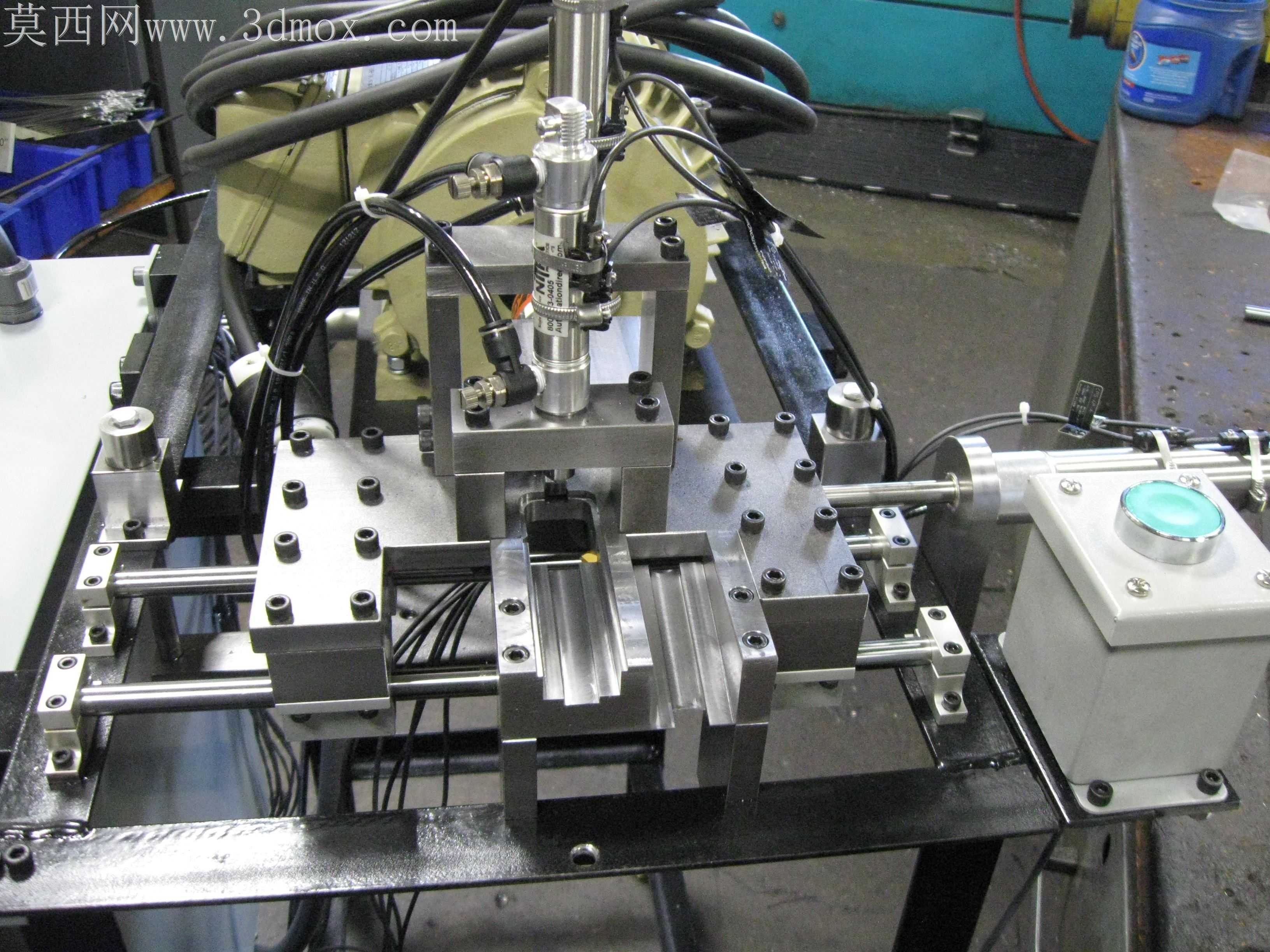

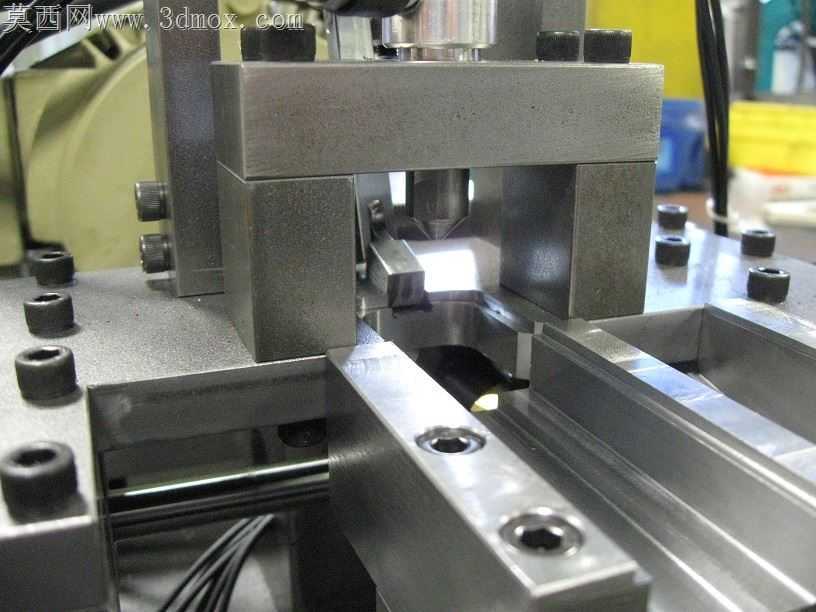

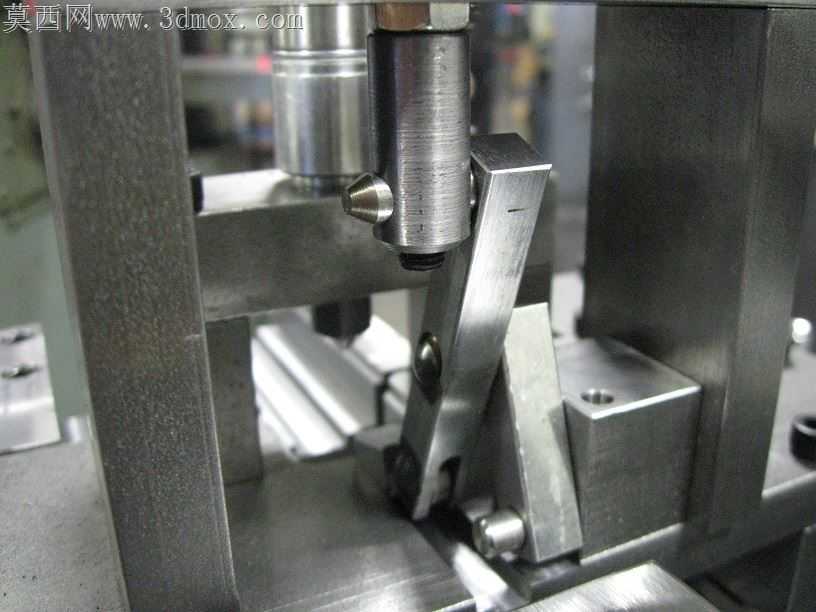

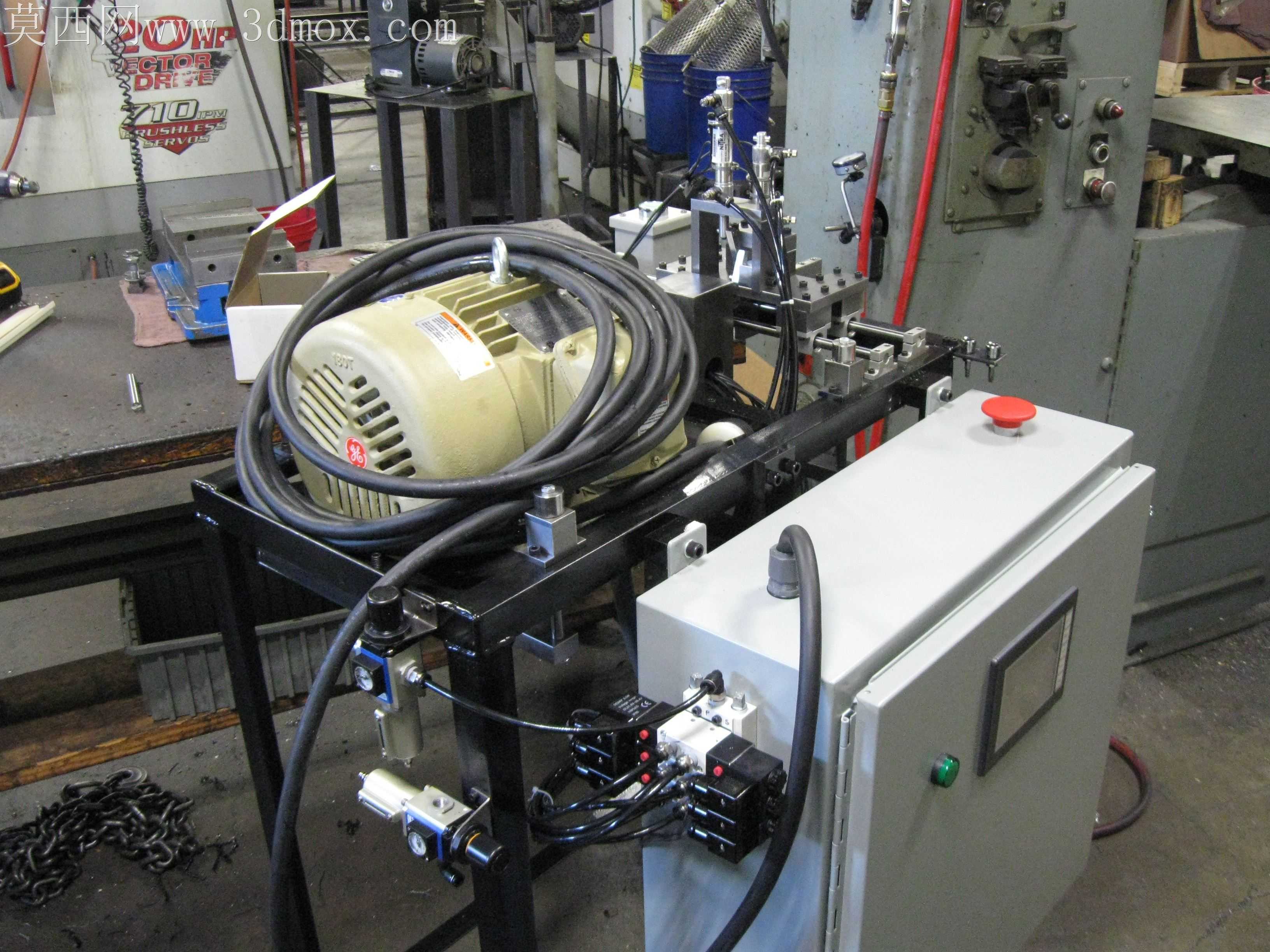

小尺寸金属零件底部开槽工序长期存在装夹对位偏差、出料卡滞、刀具受力不均的加工痛点，传统人工装夹的开槽作业不仅单件加工节拍波动大，还容易因零件定位偏移导致槽深超差、槽边崩缺，报废率常年居高不下。这套设备的结构设计完全围绕开槽工序的实际加工需求做适配，机架采用方管焊接框架搭配下部柜体的布局，既给上部加工单元提供足够的刚性支撑，下部封闭空间还能容纳电控组件与切削废料收集结构，避免加工碎屑飞溅到车间作业区域。动力端直接将驱动电机固定在机架台面的加工位侧方，电机输出轴通过联轴器直连开槽刀具，省去了中间皮带传动的冗余结构，大幅降低传动间隙带来的刀具跳动，能有效保证槽底的平面度与槽宽尺寸一致性。送料夹紧模块采用分体式绿色夹具座设计，夹具的定位槽完全匹配待加工零件的外形轮廓，零件放入后无需反复调整位置，按下控制按钮即可自动完成夹紧，夹紧力经过适配调试，既不会因压力过大夹伤零件薄壁部位，也不会因夹紧力不足导致加工过程中零件移位。加工完成后的出料动作靠斜置的拨料机构实现，夹具松开瞬间拨杆会顺着零件滑移方向将加工件推出定位槽，直接滑落到接料位置，全程不需要人工伸手到加工区域取件，彻底规避刀具剐蹭的安全隐患。台面的导轨组件给送料模块提供精准的滑移导向，导轨安装面在设计时预留了0.02mm的刮研余量，装配时能通过配磨调整消除导轨的平行度误差，保证送料过程中零件始终对准刀具切削位置，不会出现偏槽、斜槽的加工缺陷。夹具与刀具的相对位置做了多轮调整优化，刀具切削刃的伸出长度刚好匹配零件要求的槽深，加工时刀具不会碰到夹具定位面，也不会因行程过短导致槽深不足。下部柜体的门板做了折边加强处理，长期开关不会出现门板变形，柜内预留的走线槽能将所有动力线、控制线规整收纳，避免线路杂乱给后期维护带来麻烦。台面的安装孔位全部采用沉孔设计，螺栓锁紧后不会突出台面，不会刮蹭移动的零件或者操作人员的工作服，细节处完全贴合车间实际使用的需求。
