小型铸铁框架DIY数控铣床结构设计

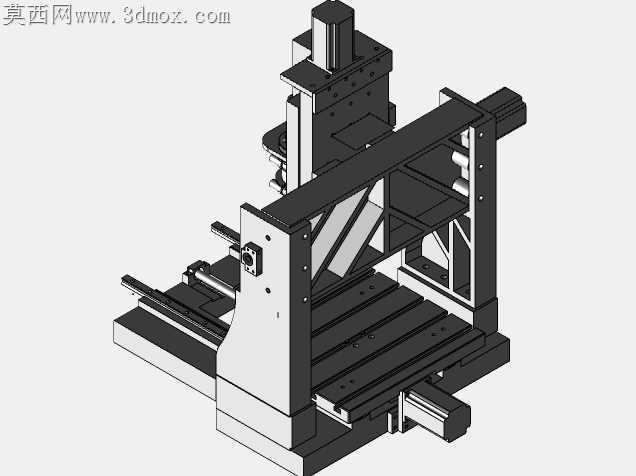

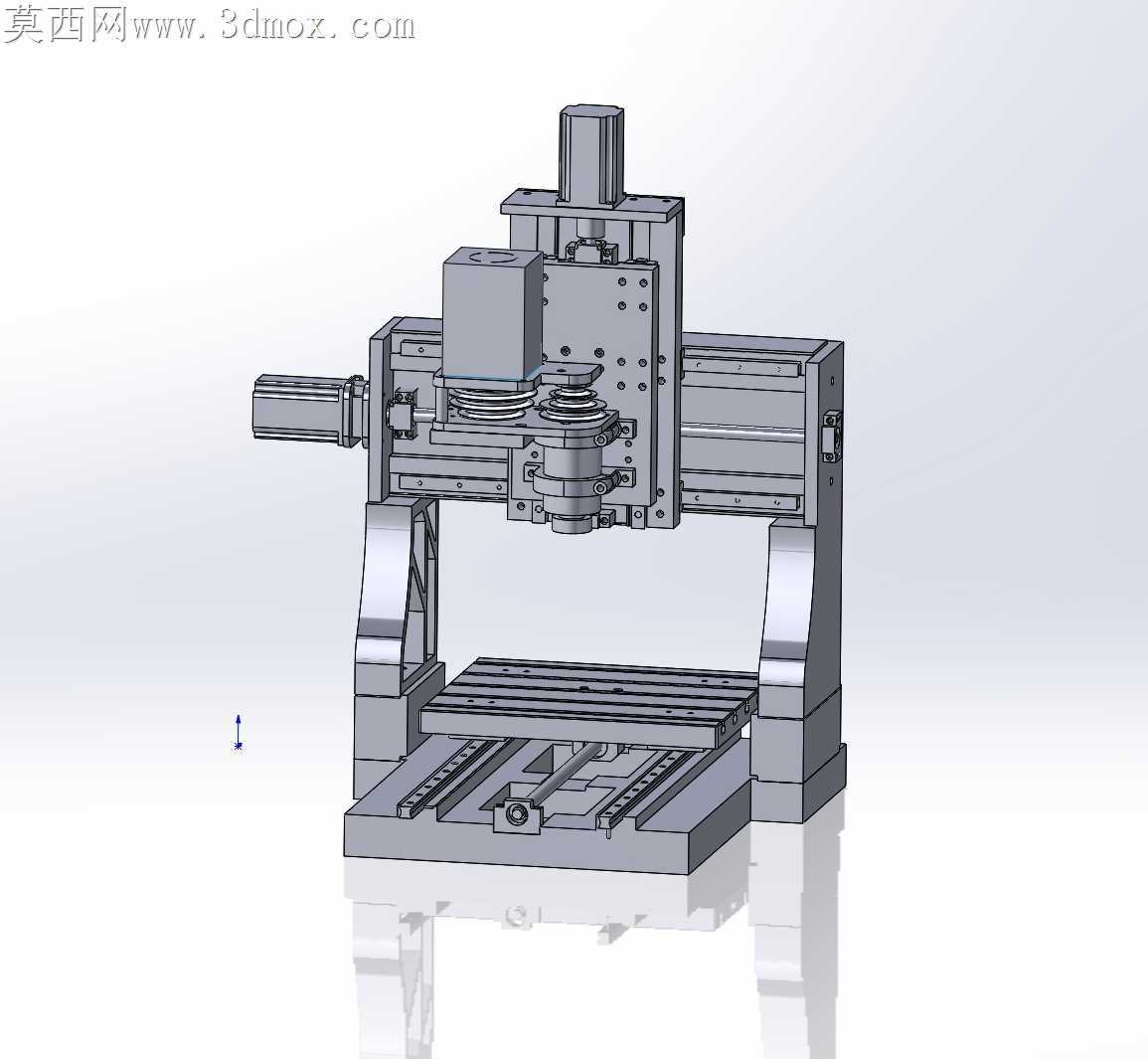

铸铁材质的框架刚性冗余常被DIY设备制作者忽略，不少自制铣床为压缩成本采用铝型材拼接框架，实际铣削钢材时Z轴进给稍大就会出现立柱共振，刀纹呈规律性波浪状，甚至出现崩刀隐患。这款DIY数控铣床的龙门立柱与底座采用一体化铸铁构型，衔接处做了大圆弧过渡筋板，没有采用常见的螺栓拼接立柱结构，从根源上消除了拼接面的配合间隙带来的刚度损失。

X轴导轨直接嵌在底座的加工基准面上，没有额外加装垫高块，省去了垫高块与底座之间的配磨工序，装配时只需刮研导轨贴合面就能保证直线度，降低了DIY场景下缺少大型磨床的加工难度。Y轴拖板的行程限位没有采用外露的行程开关支架，而是把触发块内嵌在拖板侧边的凹槽里，避免加工时飞溅的铁屑磕碰损坏限位元件，日常清理铁屑也不会勾挂到线缆。

Z轴滑枕的配重采用隐藏式弹簧结构，没有外挂常见的链条配重块，既缩小了设备整体占地空间，也避免了配重块晃动带来的进给误差。主轴安装座的配合孔预留了0.02mm的研磨余量，DIY装配时可以通过研磨调整配合松紧，既保证主轴高速旋转时的同轴度，也不会因为过盈量太大导致装配时压裂铸铁座。

两侧立柱的内侧预留了防尘折布的安装槽，不需要额外打孔固定折布压条，装配时直接把折布的嵌条压入槽内即可，密封效果比打孔螺丝固定更好，切削液和细铁屑不容易渗入导轨接触面。工作台的T型槽采用等距排布，槽边做了1mm的倒角，装夹工件时T型螺栓能顺畅滑入，不会被槽口的毛刺卡住。传动丝杠的支撑座采用背对背安装的角接触轴承，能同时承受轴向和径向的铣削力，长时间重切削也不会出现轴承窜动的问题。

电控元件的安装位预留在立柱后侧的空腔里，没有外露在设备侧面，既可以利用铸铁壳体屏蔽部分电控信号干扰，也能避免加工时的切削液飞溅到驱动器接线端引发短路。底座的底部预留了四个调平螺栓的安装孔，不需要额外焊接调平支架，放置在不平整的工作台面上时，调整四个螺栓就能快速把工作台找正到水平状态，减少前期准备的时间成本。
