450W24V有刷减速直流电机齿轮传动结构

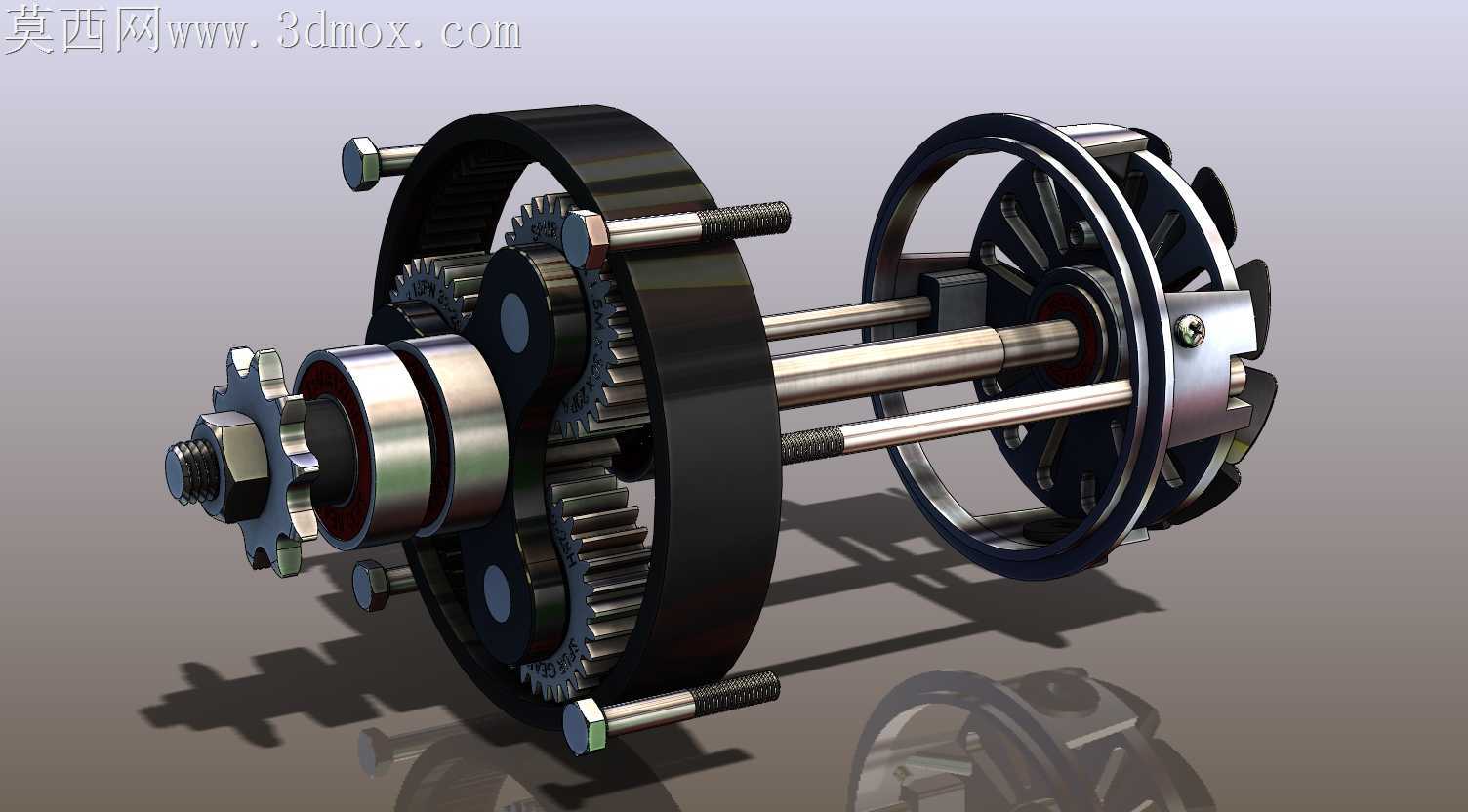

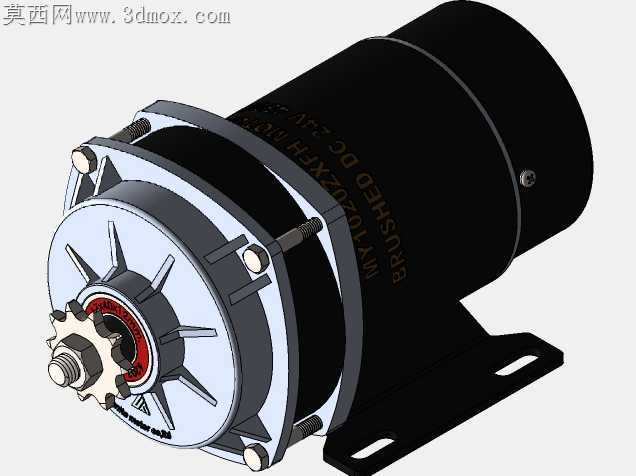

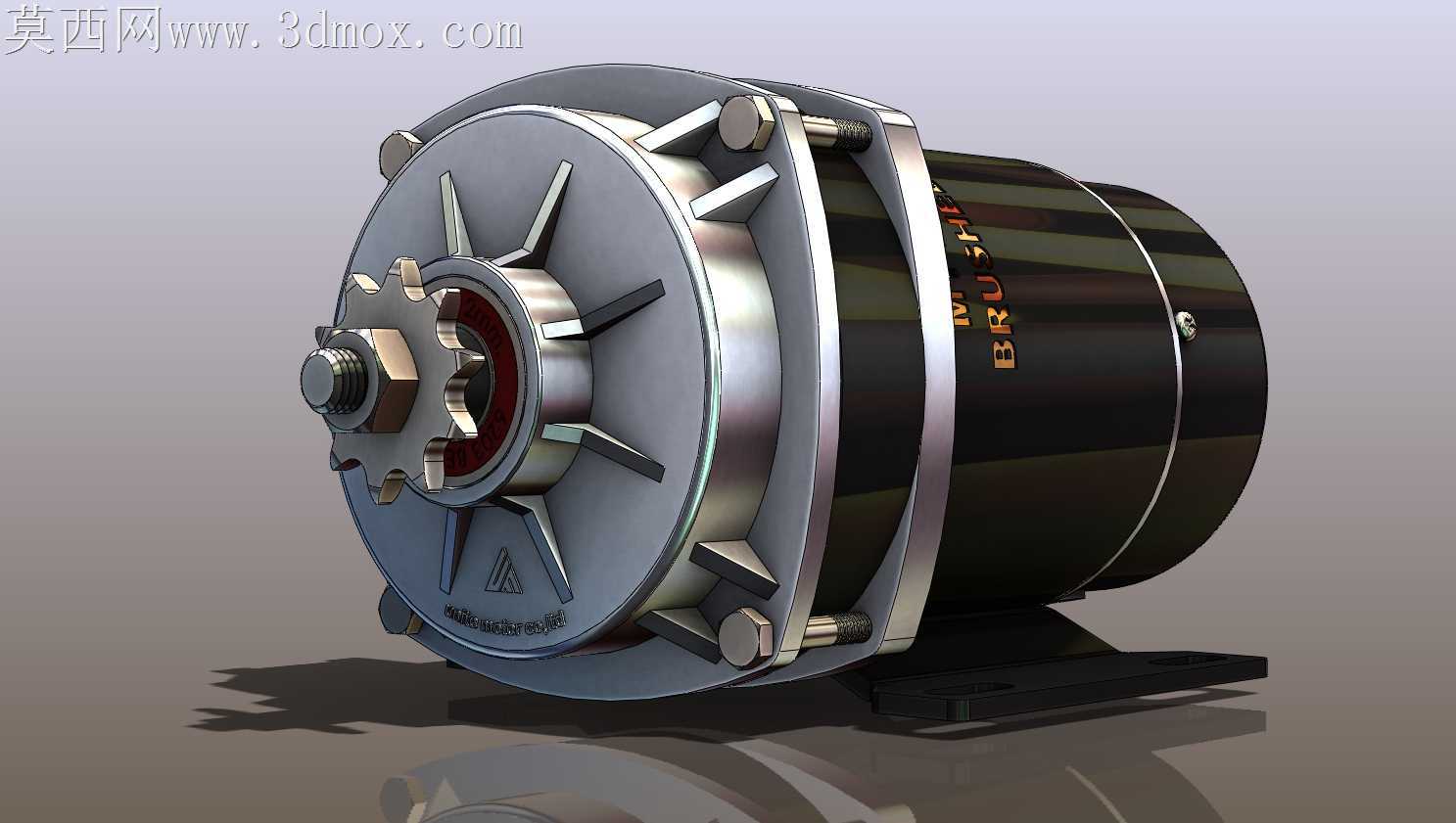

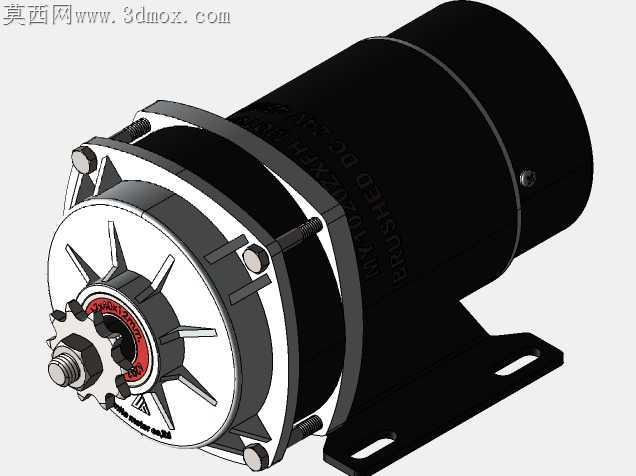

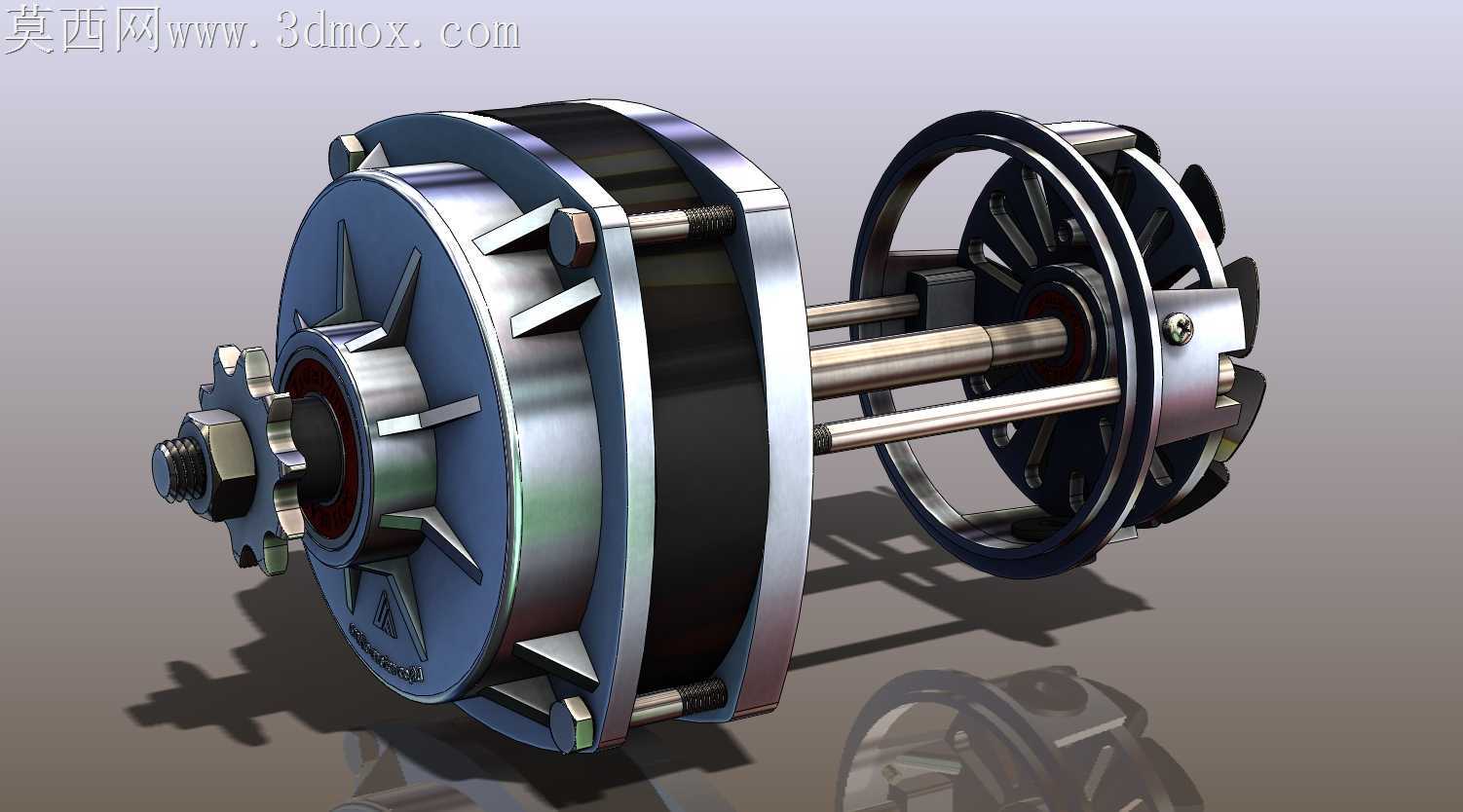

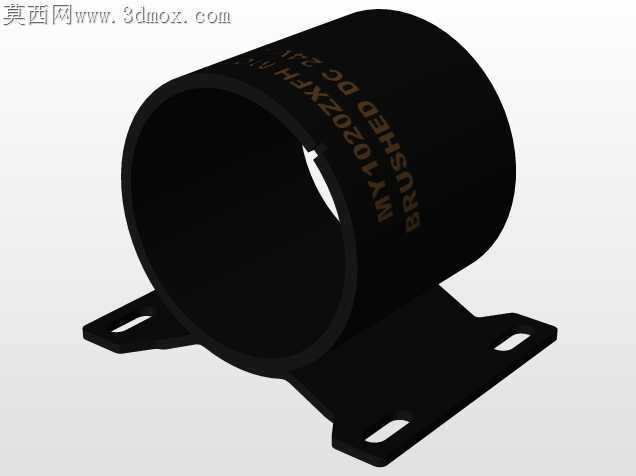

小功率有刷直流电机搭配行星减速结构的落地难点，从来不是齿形画得对不对，而是端盖同轴度偏差带来的扫膛、齿轮偏磨问题。这套传动结构在输出端花键轴与前端盖的配合位预留了0.02mm的径向公差带，刚好抵消机壳冲压成型带来的轻微圆度误差，不会因为过紧导致装配时轴体压入端盖后出现卡滞，也不会因为间隙过大出现高速运转时的轴跳。三层行星轮的固定销没有采用常见的过盈压装方式，而是在销孔侧壁开了0.1mm的储胶槽，装配时涂覆厌氧胶后推入销钉，既避免了压装时销钉撑裂行星架的风险，也能在齿轮长期受交变载荷时防止销钉松脱移位。后端的散热风叶直接集成在电机转子的尾端支架上，没有额外做分体式连接，省去了风叶与轴的配合公差链，运转时不会出现风叶动平衡超差带来的整机震动。电机外壳的拉紧螺栓采用对角排布的穿装方式，螺栓光杆段与机壳穿装孔的间隙控制在0.15mm，装配时不需要反复调整端盖位置就能自然对齐止口，不会出现单侧螺栓拧紧后另一侧止口错位的问题。输出端的链轮固定位做了轴肩定位，链轮装配到位后刚好贴合轴肩端面，不需要额外加装调整垫片就能保证链轮与传动链条的共面度，避免链条运转时出现侧磨掉链的情况。碳刷架的安装位直接在后端盖上做了定位凸台，碳刷架卡入凸台后不需要反复调整碳刷与换向器的接触角度，能保证碳刷压力均匀，减少换向火花带来的碳刷过快损耗。齿轮啮合侧隙统一控制在0.08mm到0.12mm之间，既不会因为侧隙过小出现齿轮卡滞、运转发热的问题，也不会因为侧隙过大出现正反转切换时的冲击异响，适配电动自行车低速大扭矩的输出需求。所有金属配合面都做了倒角处理，没有尖锐的棱角，装配时不会刮伤操作人员的手部，也不会刮破导线的绝缘层带来短路隐患。
