小型立式便携加热炉结构设计方案

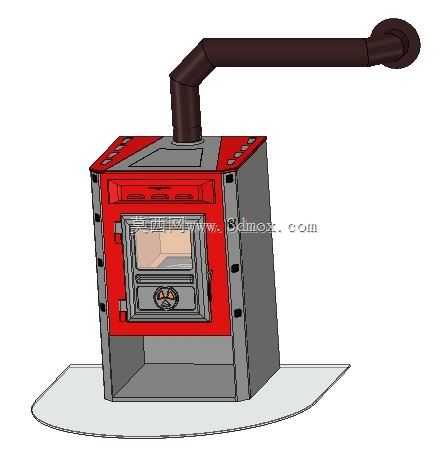

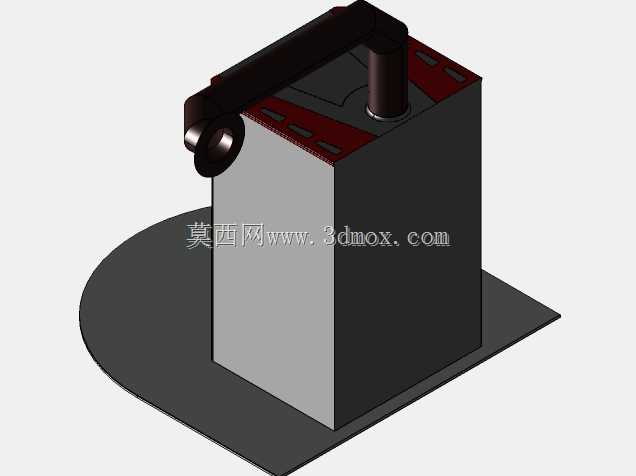

　　这款立式小型加热设备的结构设计，首先要考虑的是小批量工件局部加热、户外作业临时加热这类分散场景的使用需求，区别于大型固定式工业炉的重载荷、连续作业设计逻辑，该结构优先控制整体占地边界，底座采用带圆角的平板式支撑结构，安装时仅需平整硬质台面即可放置，无需额外浇筑基础或打膨胀螺栓固定，底座伸出炉体主体的边缘宽度控制在80mm以内，既保证放置时的抗倾覆稳定性，避免作业过程中误碰导致炉体侧翻，又不会过多占用操作台面的有效使用面积，适配维修车间、野外施工临时工位这类空间局促的使用场景。炉体主体采用立方形腔体结构，腔体壁厚根据常规加热工况下的热传导需求做了等强度设计，内壁采用耐热结构层，外层预留隔热层填充空间，

　　避免作业时炉体外表面温度过高造成操作人员烫伤，同时减少无效热损耗，提升加热过程的能源利用效率。炉体顶部的排烟结构采用侧置弯管设计，区别于顶部直排的结构，这种侧弯式排烟口可以引导热烟气向操作人员的对侧排出，避免烟气直扑作业面影响操作视线，同时排烟管的管径匹配小型炉体的烟气生成量，不会出现排烟不畅导致的炉内压力异常问题。炉体侧面设置的观察孔采用斜向凸台结构，操作人员站在炉体正面作业位时，无需大幅俯身或侧身即可通过观察孔查看炉内工件的加热状态，观察孔的位置距离操作台面的高度控制在1.4米左右，匹配成年操作人员站立时的视线高度，减少长期作业的颈部疲劳。顶部的握持把手采用弯折式一体化结构，把手与炉体顶部的连接位置做了加强筋处理，

　　搬运时可以通过该把手实现单人短距离转移，把手表面做了防滑结构设计，同时把手与炉体顶面之间预留了足够的握持间隙，佩戴劳保手套时也能顺利抓握，不会出现卡手的问题。在结构细节设计上，炉体各钣金拼接处采用折弯咬合加焊接的连接方式，避免长期冷热交替工况下焊缝开裂导致的结构失效，炉门与腔体的配合面预留了密封件安装槽，后续可以根据使用需求填充耐热密封材料，减少炉内热量从缝隙处溢出。底座与炉体主体的连接采用周段焊的方式，既保证连接强度，又避免满焊带来的焊接变形问题，保证炉体放置时的平面度，不会出现放置不稳晃动的情况。从安装边界来看，该设备的整体外接尺寸控制在长450mm、宽350mm、总高620mm以内，排烟口伸出炉体侧面的长度不超过120mm，

　　安装时仅需在设备后侧预留150mm的排烟空间即可，不需要额外的大半径操作预留空间，适配小型加工工位、野外维修作业点、教学实训工位这类场景的空间限制。功能设计上，该炉体可以满足小尺寸金属工件的预热、局部热处理、小型工件的钎焊加热等作业需求，腔体内部的有效加热空间可以容纳最大尺寸200mm×200mm×300mm的工件，适配日常维修、小批量加工中绝大多数小型零件的加热需求。设计过程中特意规避了复杂的附属结构，整体没有多余的外凸部件，搬运过程中不会出现勾挂线缆、工装的问题，日常维护时仅需定期清理排烟管内的积灰、检查腔体隔热层的损耗情况即可，维护操作门槛低，不需要专业的设备维护人员即可完成日常保养。在受力结构校核上，炉体底部的支撑结构可以承受满载工件加热时的总载荷，即使腔体内部放置最大重量的工件，底座的变形量也控制在0.2mm以内，不会因为长期承重出现底座凹陷导致炉体倾斜的问题。侧面观察孔的凸台结构做了圆角过渡，避免应力集中导致的结构开裂，即使在反复急冷急热的工况下，凸台位置也不会出现裂纹延伸的问题。顶部把手的承重能力经过校核，单人搬运时即使炉体附带部分工装附件，把手的连接位置也不会出现断裂、变形的问题，保证搬运过程的安全性。
