分体式气保焊接设备结构设计方案

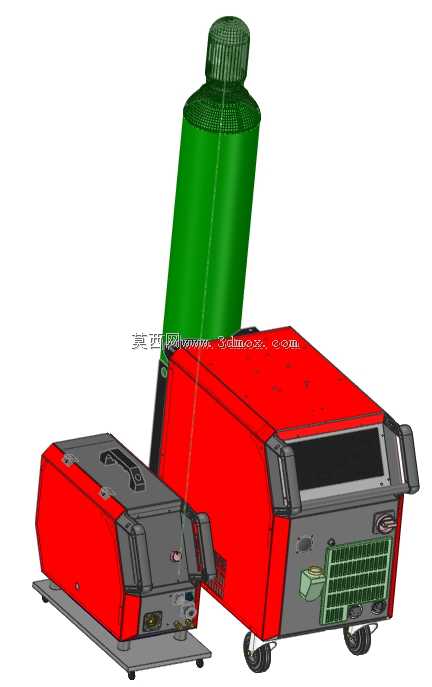

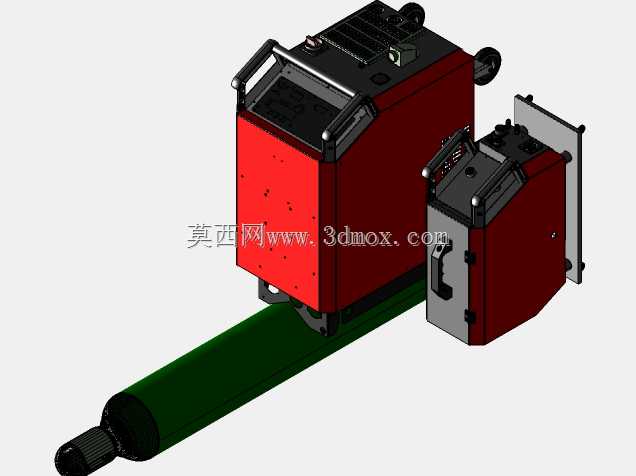

　　这套分体式气保焊接设备的三维结构，完全围绕车间现场高频移动焊接作业的实际需求搭建，区别于一体式焊机的紧凑局限，整套结构将焊接电源主机、送丝机、配套保护气瓶做了分体式布局设计，适配钢结构加工、五金制品焊接、设备维保现场等多类需要频繁转移作业点位的场景。从结构布局来看，主机部分采用带脚轮的卧式箱体结构，底部承重框架做了加厚折弯处理，四个万向脚轮中两个带刹车锁止结构，作业时踩下刹车即可固定设备位置，转移时单人即可推动主机在车间地面移动，无需额外吊装辅助。主机箱体侧面预留了格栅式通风散热区，对应内部功率器件的安装位置，散热风道采用直进直出的设计，避免焊接作业产生的金属粉尘在箱体内部堆积，同时格栅的开孔尺寸做了控制，

　　可阻挡直径3mm以上的焊渣飞溅进入箱体内部，降低内部器件的损坏概率。主机正面的操作面板区域做了内凹设计，避免作业过程中焊枪拖拽、工件磕碰损坏调节旋钮与显示模块，面板下方预留了焊枪接口、气路接口、电缆接口的安装位，接口排布做了分区处理，强电电缆与气路、信号接口分开布置，减少接线时的干涉问题。配套的送丝机采用独立的小型箱体结构，底部带有可放置在工件表面或简易支架上的平底结构，侧面设计了内嵌式提手，作业人员可单手将送丝机提到焊接工位旁，缩短焊枪与送丝机构的距离，减少送丝阻力，提升长距离焊接时的送丝稳定性。送丝机内部的丝盘安装位做了可适配1kg、5kg标准焊丝盘的结构设计，压丝轮的调节机构外露在箱体侧面，

　　无需拆开送丝机外壳即可快速调整压丝力度，适配不同直径的实心焊丝、药芯焊丝使用。配套的保护气瓶安装位设计在主机箱体的后侧，带有专门的气瓶固定绑带结构与底部限位托板，可适配标准40L工业保护气瓶的安装固定，绑带采用快拆式卡扣设计，更换气瓶时无需借助工具即可完成拆装，气瓶与主机之间的气路连接管预留了足够的弯曲余量，避免设备移动时管路被拉扯变形。整套设备的外形尺寸控制充分考虑了车间通道的通行需求，主机宽度控制在600mm以内，可顺利通过车间常见的800mm宽安全通道，送丝机的尺寸控制在可放入常规工具柜储物格的范围，方便日常收纳存放。安装边界方面，主机放置时仅需保证侧面散热区距离墙面或其他设备150mm以上的通风间隙，无需额外的固定地脚，

　　地面平整即可稳定放置；送丝机放置时需保证距离焊接作业点1.5m范围内，减少焊枪线缆的拖拽长度，降低焊枪损坏概率；气瓶安装时需保证垂直度偏差不超过5度，避免气瓶倾倒引发安全隐患。从功能设计逻辑来看，整套结构优先考虑了焊接作业的实际操作便利性，所有需要频繁操作的部件都布置在人员站立即可触及的位置，无需弯腰或探身操作，比如主机的电源开关、送丝机的压丝手柄、气瓶的阀门位置，都符合一线焊接作业人员的操作习惯。箱体的外壳采用1.5mm厚的冷轧钢板折弯成型，拼接处做了折边咬合处理，提升整体结构强度，外壳表面做了耐磨喷塑处理，可抵御焊接作业过程中常见的焊渣飞溅、工件磕碰，延长设备外壳的使用寿命。各部件之间的连接线缆、气路都采用快插式接口设计，设备转场时可快速拔插拆分，分别搬运后再快速组装，减少转场准备时间。
