车间牵引式多层物料周转配送车组

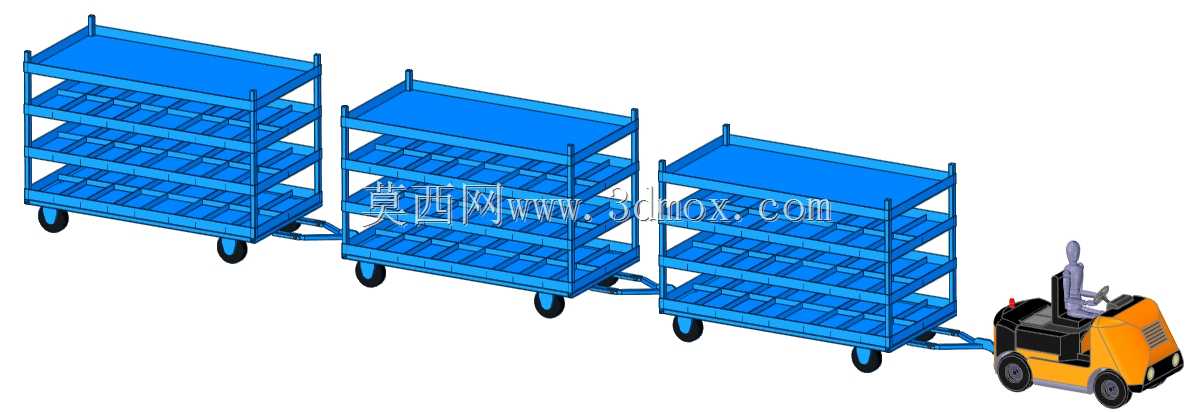

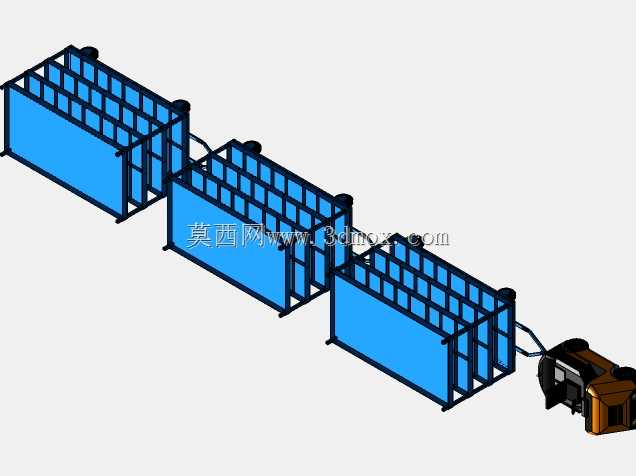

　　这套牵引式多层物料周转车组，主要面向离散制造车间的线边物料配送、工序间工件转运场景设计，适配电动牵引车的拖挂接口，可实现多节车组串联拖行，单趟即可完成多个工位的物料补料需求，大幅降低车间内物流转运的空载往返频次。从结构设计逻辑来看，每节周转车采用框架式方管焊接主体结构，立柱与层板的连接位置做了局部加强筋处理，避免满载拖行过程中因路面颠簸、启停惯性导致的框架变形，层板表面设计有均匀排布的分隔格挡，可根据待转运工件的外形尺寸调整格挡间距，防止转运过程中工件滑移、磕碰，尤其适合小型机加工零件、电子装配元器件、分装总成件的分类存放转运。车组底部配置的是工业重载万向脚轮与定向脚轮组合，靠近牵引连接端的位置采用定向脚轮保证拖行轨迹的直线性，

　　车尾端采用带刹车功能的万向脚轮，方便单节车脱离牵引车后在工位旁的临时停靠固定，脚轮的轮面采用聚氨酯材质，既可以承受额定满载载荷，也不会对车间环氧地坪造成压痕损伤，适配绝大多数生产车间的地面工况。牵引连接机构采用的是快拆式插销挂钩结构，挂钩与车架主体的连接位置做了铰接浮动设计，拖行转弯过程中可自适应调整相邻两节车的夹角，最小转弯半径可适配车间内3米宽的主通道转弯需求，多节车串联拖行时不会出现相邻车箱剐蹭、轨迹偏移过大的问题。从安装边界与尺寸适配角度来说，单节周转车的整体高度控制在1.5米以内，层板间距可根据存放物料的包装高度做3档调节，最底层距地面高度预留120mm的间隙，避免过车间地面减速带、轨道接缝时出现层板底部剐蹭地面的问题，

　　整车宽度控制在0.8米，可顺利通过车间内1.2米宽的人行辅道与设备旁的狭窄通道，不需要对现有车间的通道布局做额外改造即可投入使用。在实际生产场景中，这类周转车组可替代传统的单台手动液压托盘车转运模式，单台电动牵引车一次可拖挂3-4节周转车，单趟转运量相当于传统模式的4倍以上，尤其适合多品种小批量生产模式下的频繁物料补料需求，车组的每节车都可以单独脱离，停靠在对应工位旁作为临时线边物料架使用，不需要额外配置线边货架，减少车间内的工位器具重复投入。层板的格挡设计还可以兼容标准物料盒的直接摆放，不需要额外做定位治具，物料盒直接放入格挡内即可完成定位，转运过程中不会出现物料盒倾倒的问题，取料时可直接整盒取用，减少操作人员的物料整理时间。

　　车架主体的焊接位置都做了焊后打磨抛丸处理，表面喷塑防锈，可适应车间内存在少量切削液、油污的工况，长期使用不会出现表层锈蚀脱落的问题，牵引插销采用45号钢调质处理，表面做镀锌防锈，频繁插拔使用也不会出现磨损变形、连接松旷的问题。在结构校核阶段，针对满载急刹、转弯侧倾、路面冲击三种极端工况做了受力仿真，框架主体的最大应力远低于材料屈服强度，脚轮安装位置的局部应力集中区域做了加厚垫板补强，避免长期使用后出现脚轮安装座开裂的问题，整车额定载荷可满足单节车500kg的转运需求，完全覆盖绝大多数中小型零部件的转运载荷要求。
