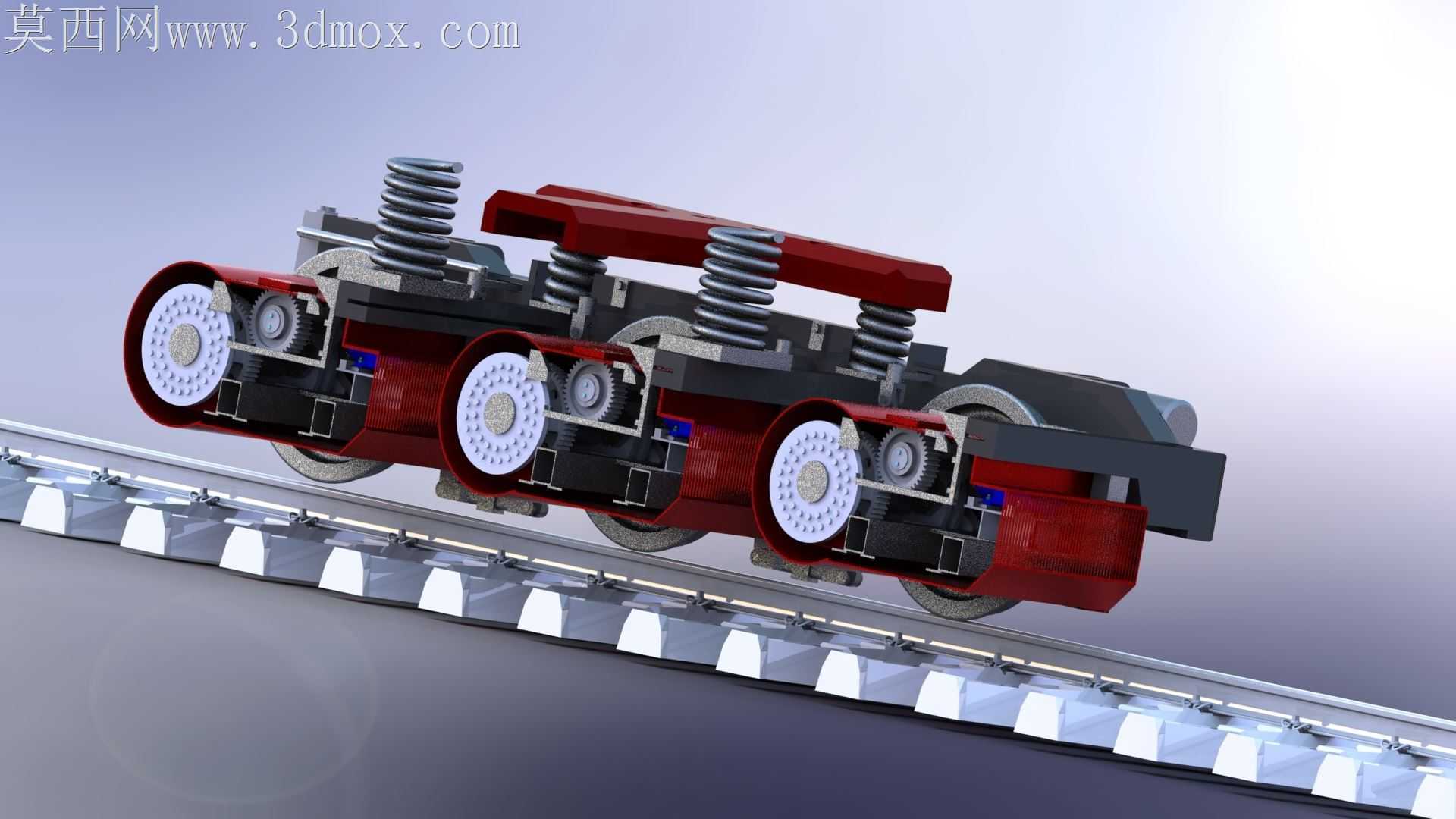

轨道车辆走行部转向架结构设计

轨交车辆走行部长期承受交变垂向载荷与横向冲击，传统转向架设计常出现轴箱定位刚度匹配失衡、弹簧组偏磨、轮轨接触应力集中的问题，直接影响运行平稳性与部件服役寿命。这款转向架的结构优化，从轮对与构架的连接逻辑切入，没有沿用常规的一体式轴箱定位座，而是将定位面拆分为可微调的嵌合结构，每个轮对上方的弹簧组采用独立导柱限位，避免车辆过曲线时弹簧侧向滑移导致的弹力衰减。轮对内侧的传动齿轮组与制动单元采用错位排布，留出足够的散热间隙，长时间制动产生的热量不会顺着轴箱传导到轴承位，避免润滑脂高温失效。构架侧梁的减重槽没有做等宽切削，而是根据载荷分布做变截面处理，弹簧安装座位置的壁厚比非承载区厚4毫米，既控制整体重量，又不会在长期交变载荷下出现应力开裂。轮缘与轨面的接触弧面做了微小的倒角修形，不是标准的圆弧轮廓，匹配常用钢轨的顶面磨耗规律，能降低轮轨间的蠕滑损耗，减少日常维护的镟轮频次。一系弹簧的预压行程做了分段标定，空载与满载状态下的弹簧压缩量差值控制在合理区间，不会出现空载时弹簧刚度过大颠簸明显、满载时弹簧压并限位的问题。制动夹钳的安装座预留了0.2毫米的调整间隙，装配时不需要额外修磨垫片就能对齐制动盘摩擦面，降低现场装配的对位难度。每个轮对的轴承端盖都做了迷宫式密封结构，比常规的接触式密封圈阻力更小，还能阻挡轨道运行时扬起的粉尘与雨水侵入轴承腔，延长轴承的维护周期。构架上的管线固定座采用内嵌式设计，没有突出构架外轮廓，避免车辆运行中飞溅的道砟击打管线造成破损。横向止挡的缓冲块采用梯度硬度设计，靠近构架侧的硬度更高，靠近止挡面的硬度稍低，过曲线时横向冲击不会生硬传递到车体，提升乘坐舒适度的同时也能缓冲构架受到的瞬时冲击力。
