双工位凸轮式直线往复执行机构

这套凸轮驱动的双工位执行结构，在小行程高频次往复作业场景里适配性极强，常见于小型零件压装、端子插接、轻载点胶工位的执行端改造，很多桌面级小型自动化专机在做紧凑布局时，都会优先选用这类结构替代气缸直驱方案，毕竟凸轮传动的行程一致性、重复定位精度在长时间连续运行下的表现，比常规气动元件要稳定不少，也省去了气源布置、调压阀维护的额外工作量。

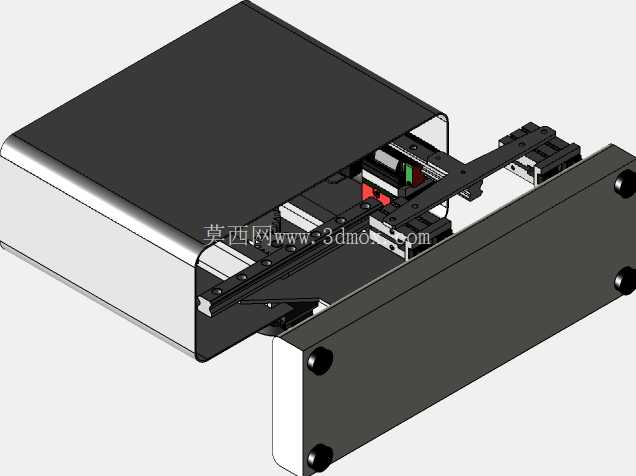

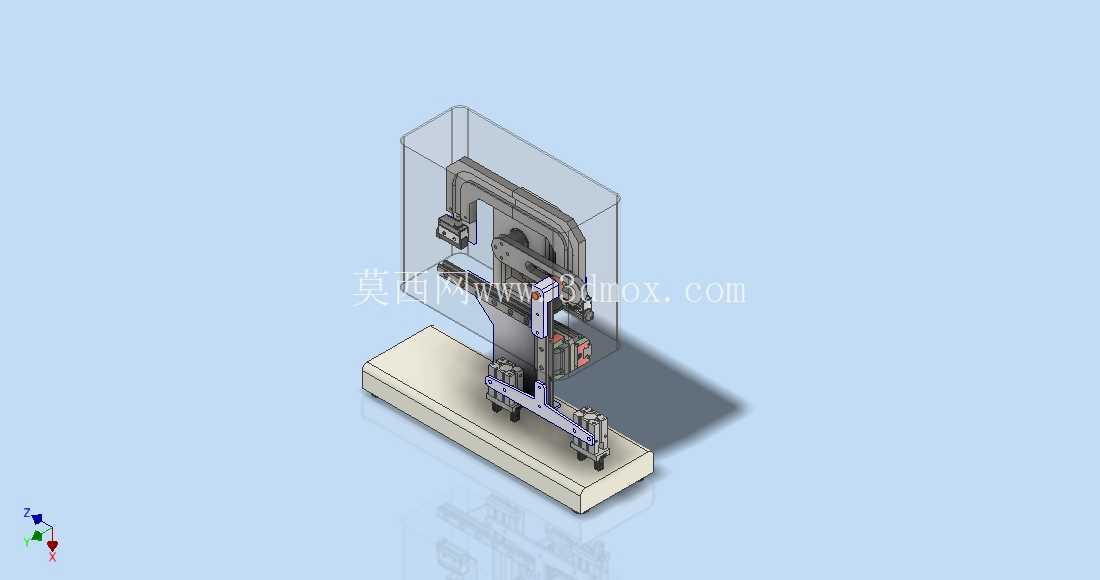

从结构布局来看，整套机构采用立式安装逻辑，底部是整块铣削成型的安装基座，基座上开有两组平行的直线导向槽，两个执行滑座分别嵌装在导向槽内，滑座和槽壁之间预留了0.02mm的配合间隙，既保证滑动顺畅无卡滞，也能控制滑座在垂直运动方向的窜动量在允许范围内。驱动部分封装在基座上方的立式箱体内，核心的盘形凸轮通过转轴固定在箱体中部，凸轮轮廓曲线按照双工位等行程往复的运动规律设计，两个摆臂的从动端分别紧贴凸轮的两侧轮廓面，摆臂的另一端通过连杆和下方的两个执行滑座铰接，当凸轮做连续回转运动时，就能带动两个滑座沿着导向槽做交替式的直线往复动作，两个工位的动作时序完全由凸轮轮廓决定，不需要额外设置传感器做位置互锁，从根源上避免了电气信号延迟带来的动作干涉问题。

设计这套结构的时候，首先要明确的是安装边界的约束：整套机构的基座长度控制在220mm以内，宽度不超过120mm，立式箱体的高度不超过180mm，整体占用的安装空间和一个常规的双轴气缸模组相当，能够直接替换现有设备上的气动执行单元，不需要对原有设备的安装台面做额外打孔改造。执行滑座的下端预留了标准的执行件安装接口，可以根据实际作业需求换装压头、吸嘴、夹爪等不同的作业端头，接口的安装孔位按照通用的M4螺纹孔阵列设计，孔距20mm，和市面上多数小型执行配件的安装尺寸兼容。

在功能特性上，这套凸轮机构的运动行程固定为30mm，能够适配绝大多数小型零件装配作业的行程需求，凸轮和摆臂接触的位置做了淬硬处理，表面硬度达到HRC55以上，长时间高频运行下的磨损量极小，日常维护只需要定期在接触面涂抹少量润滑脂即可，不需要频繁更换易损件。和气动驱动方案相比，这套结构的运动速度完全由输入轴的转速决定，可以通过搭配调速电机实现每分钟30到120次的往复动作调节，运动过程的冲击小，因为凸轮轮廓在行程起止位置做了缓升缓降的过渡曲线设计，滑座在到达行程端点时不会出现刚性撞击，运行噪音能够控制在60分贝以内，适合放在桌面级作业场景使用。

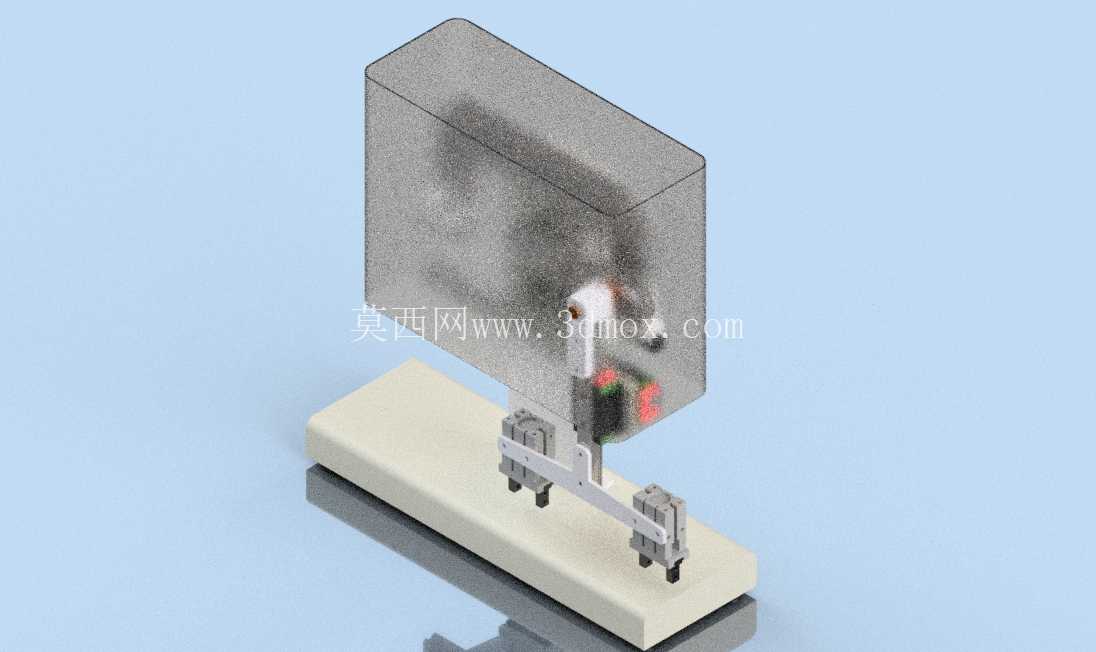

实际应用中，这类结构常被用在小型电子元器件的引脚压合、小五金件的铆接预压、包装环节的标签抚平工位，尤其是在需要两个工位交替作业、动作时序要求严格同步的场景下，单动力输入驱动两个工位动作的设计，能够减少一套动力元件的成本，也简化了电气控制的逻辑，只需要给输入轴提供连续的回转动力，整套机构就能按照既定的动作逻辑循环运行，不会出现因为程序出错导致的动作混乱问题。在建模过程中，所有配合面的公差都按照精密机械装配的要求做了预留，导向槽和滑座的配合、凸轮轴和轴承座的配合、连杆铰接点的配合都标注了明确的公差范围，加工时只需要按照图纸要求控制加工精度，装配后不需要做过多调整就能实现顺畅运行。另外，箱体部分采用半透明的防护外壳设计，既可以直观观察内部凸轮和摆臂的运行状态，也能防止外部的灰尘、加工碎屑落入传动部位，延长机构的维护周期，外壳通过快拆螺丝固定，需要检修内部零件时不需要完全拆解整套机构，拆开侧盖就能完成润滑和零件更换作业。
