小型手动电动两用焊接变位旋转工装

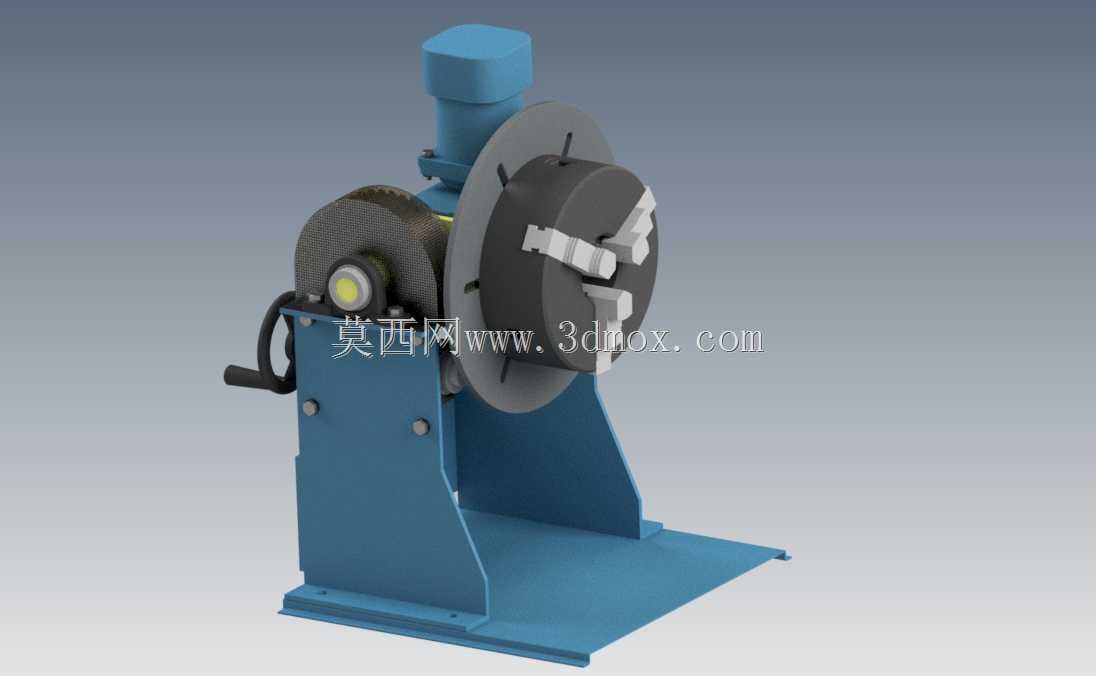

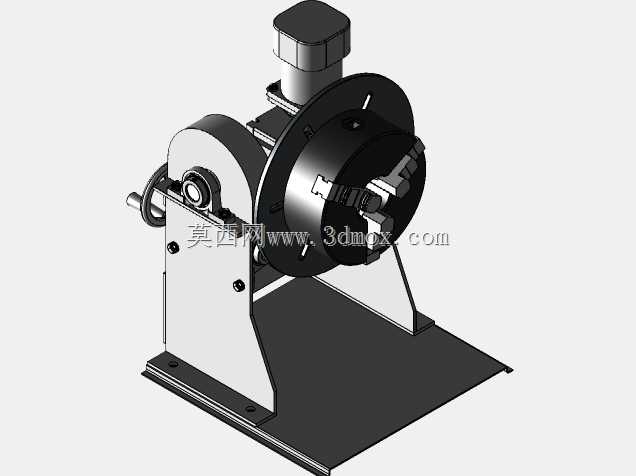

　　这款焊接旋转工装主要面向小型五金件、管件、异形结构件的环缝焊接作业场景，在五金加工、小型钢结构制作、汽配维修焊补、非标零件小批量生产场景中适配性极强，能解决环形焊缝焊接时人工转动工件走位不稳、焊缝成型差、焊接角度难控制的痛点。整套设备采用立式支座结构，底部为整块带安装孔的平板底座，安装时可通过螺栓直接固定在焊接工作台或者车间地面的预埋钢板上，底座预留的安装孔位适配常规M12-M16的膨胀螺栓或T型槽螺栓，安装边界宽度控制在600mm以内，长度不超过700mm，整体占地空间小，即使是工位紧张的小型加工车间也能灵活布置。设备核心装夹部件采用标准三爪自定心卡盘结构，可直接装夹圆形、正多边形截面的工件，

　　卡盘夹持范围覆盖10mm到200mm直径的常规焊接工件，针对异形件也可通过定制卡爪实现装夹，卡盘与回转主轴采用法兰直连结构，同轴度公差控制在0.05mm以内，回转过程无明显径向跳动，能保证焊接过程中焊枪与焊缝的距离保持稳定。驱动部分采用双模式设计，侧面设置手动摇柄结构，在小角度微调、点焊定位、低速焊接薄壁件时可通过手动操作控制回转速度，避免电动模式下转速过快导致的薄壁件焊穿问题；顶部集成减速驱动单元，可实现定速连续回转，适配长环缝的自动焊接作业，减速单元输出扭矩足够承载50kg以内的工件回转，不会出现卡滞、转速不均的问题。侧面还配套设置了焊枪托架的安装位，可根据焊接需求加装可调式焊枪支架，实现焊枪位置固定后的自动回转焊接，

　　无需人工长时间持握焊枪，降低焊工的劳动强度。整体结构设计充分考虑焊接作业的防护需求，驱动单元与回转主轴之间设置了隔热挡片，避免焊接飞溅直接溅落到传动部件上，延长设备的维护周期；支座采用厚钢板折弯焊接成型，整体刚性充足，装夹偏重工件时不会出现支座晃动、倾覆的问题，回转支撑部位采用密封轴承结构，可阻挡焊接烟尘、打磨碎屑进入轴承内部，日常维护仅需定期在注油点加注润滑脂即可。在实际使用中，该设备可适配氩弧焊、二保焊、焊条电弧焊等多种常规焊接工艺，针对管法兰对接、圆管环缝、小型筒体焊接等作业，能将焊接效率提升40%以上，同时焊缝成型均匀度远高于人工转动工件的焊接效果，减少后续焊道打磨、补焊的工作量。
