步进驱动焊接回转工装结构设计

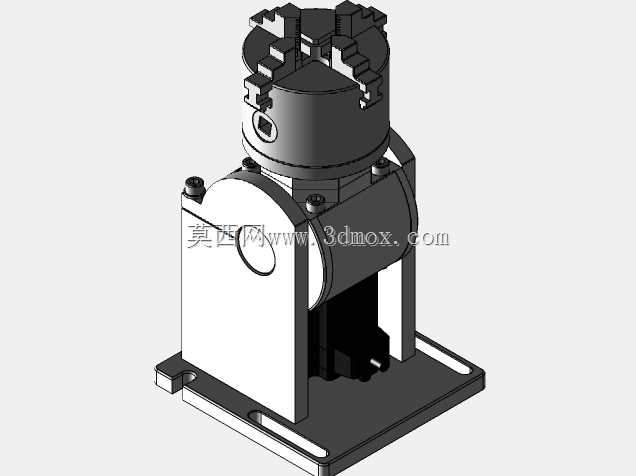

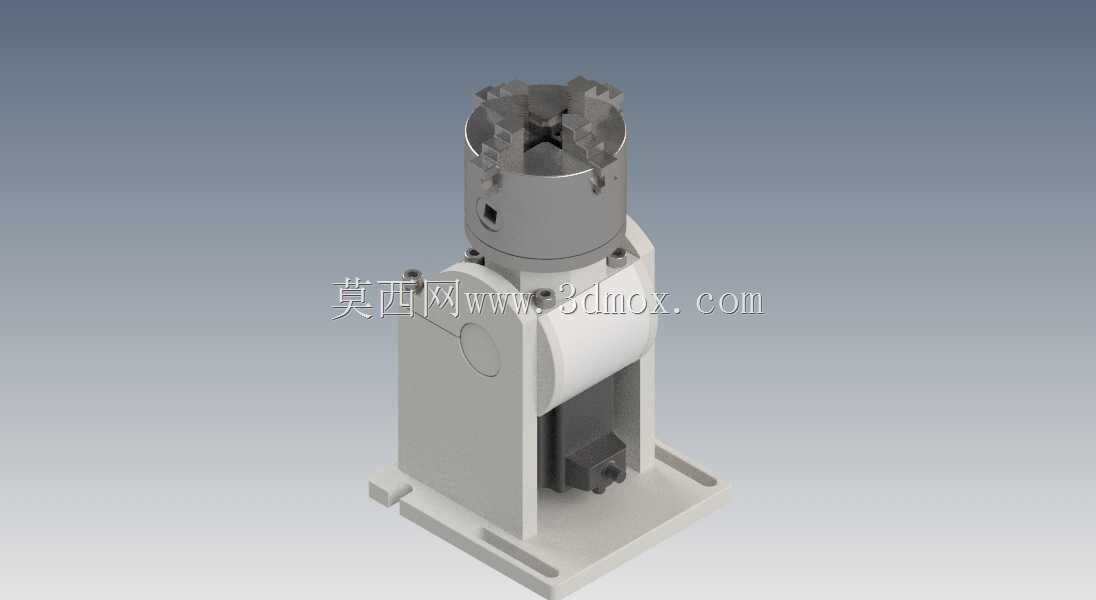

　　这款焊接回转工装主要面向中小尺寸环形焊缝、周向分布焊点的焊接作业场景，在五金件加工、小型压力容器制造、精密管件接合作业中应用广泛，能够替代人工手动翻转工件的操作，解决环形焊缝焊接过程中需要频繁调整工件姿态、焊缝成型一致性差、操作人员劳动强度高的实际问题。工装采用立式布局结构，底部为一体式安装基座，基座预留了标准安装孔位，可直接固定在焊接工作台或者自动化焊接工位的机架台面上，安装边界紧凑，不会占用过多工位空间，适配多数常规焊接工位的布局要求。驱动部分选用步进电机作为动力源，相比普通异步电机驱动的回转工装，步进驱动的转速调节精度更高，可根据不同焊接工艺要求匹配0.2-5r/min的平稳回转速度，同时支持启停位置的精准控制，

　　能够在周向分布焊点的焊接场景下实现精准分度，保证焊点位置的一致性。上部夹持机构采用三爪自定心结构，可适配一定直径范围内的圆柱形、圆环形工件装夹，夹持行程覆盖常规小型焊接工件的尺寸需求，装夹时能够自动找正工件回转中心，减少人工找正的辅助时间，夹持爪采用可拆卸设计，可根据工件的外形特点更换不同结构的夹爪，适配异形工件的装夹需求。支撑部分采用L型立式支撑结构，将驱动组件与夹持组件同轴布置，传动路径短，传动间隙小，回转过程中无明显窜动，能够保证焊接过程中工件的回转稳定性，避免因工装抖动造成的焊缝焊偏、成型不均等质量问题。整体结构做了模块化拆分设计，驱动单元、支撑单元、夹持单元均可独立拆卸，后期维护时可单独更换磨损部件，降低维护成本。

　　在实际焊接作业中，这款工装可配合氩弧焊、气保焊等常规焊接设备使用，既可以用于手工焊接时的工件回转辅助，也可搭配焊接机械手组成自动化焊接单元，完成小型工件的周向自动焊接作业，有效提升焊接作业的效率与焊缝成型质量，减少焊接过程中操作人员靠近焊接弧光的时间，降低职业伤害风险。工装的回转部分做了密封防护设计，能够阻挡焊接飞溅物进入传动结构内部，延长传动部件的使用寿命，适配焊接车间多飞溅、多粉尘的作业环境。
