手持式拆除作业破碎锤结构设计

这款手持式拆除作业工具的结构设计，核心围绕狭小空间破拆、3D打印样件验证的实际需求展开，整体结构兼顾手持操作的人机工程与冲击作业的刚性需求。从实际应用场景来看，这类工具主要面向建筑局部拆除、设备检修拆换、铸造浇冒口去除、小型构件破拆等作业场景，区别于大型气动或液压破碎镐，该款拆除锤无需外接动力管线，单人即可完成操作，适合在无外接动力源的现场、狭窄作业面、高空作业点位等场景下使用，作业时无需额外搭建辅助动力接驳设施，可快速进入作业状态。

从功能特性来看，该拆除锤采用分体式结构布局，握持段采用一体化铸铝壳体结构，壳体表面设置多道平行散热槽，可在连续冲击作业时将内部冲击机构产生的热量快速导出，避免长时间作业导致内部构件过热失效；握持手柄采用闭环环形设计，手柄内侧做圆弧过渡处理，作业时操作人员可单手握持手柄完成施力与方向控制，手柄的环形结构可在作业出现反冲时避免工具脱手，提升作业安全性。冲击作业段采用硬质合金钢材质的夹头结构，可适配不同规格的扁凿、尖凿等作业头，夹头位置设置快换锁止机构，更换作业头时无需额外辅助工具，扳动锁止销即可完成作业头的拆装，适配不同破拆需求：针对混凝土构件破碎可换装尖凿，针对金属焊缝剔除、板材裁切可换装扁凿，针对狭小缝隙扩张可换装楔形凿头。

设计过程中重点考量了手持作业的受力平衡，整体重心落在握持手柄前方120mm位置，作业时操作人员无需额外施加过大的下压力，依靠工具自身重量与冲击机构的冲击力即可完成破拆，降低长时间作业的劳动强度。壳体内部的冲击传动结构采用往复式冲击布局，冲击行程设置为28mm，单次冲击能量控制在适合单人操作的区间，既保证足够的破拆力度，又避免冲击反力过大造成操作人员手腕扭伤。壳体与冲击段的连接位置设置减震橡胶垫层，可过滤作业时产生的高频振动，减少振动传递到握持手柄的幅度，降低长期作业的振动职业伤害风险。

从外形尺寸与安装边界来看，该拆除锤整体长度控制在420mm，握持段最大直径为110mm，作业段直径为65mm，整体重量控制在5.8kg，单人可单手持举操作，可进入宽度不小于150mm的狭小缝隙内完成作业；工具尾部无外凸构件，可在贴墙、贴设备壳体的位置完成平推作业，不会因为尾部结构干涉导致作业角度受限。夹头位置的作业头安装孔深度为45mm，可兼容市面上常规的12mm柄径作业凿头，无需定制专用配件，降低后期使用的配件成本。

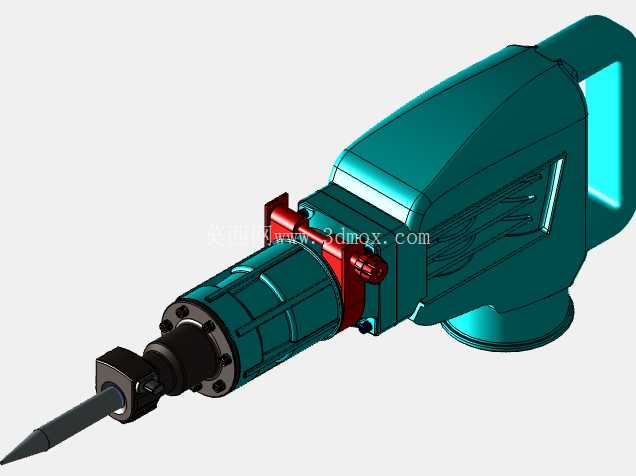

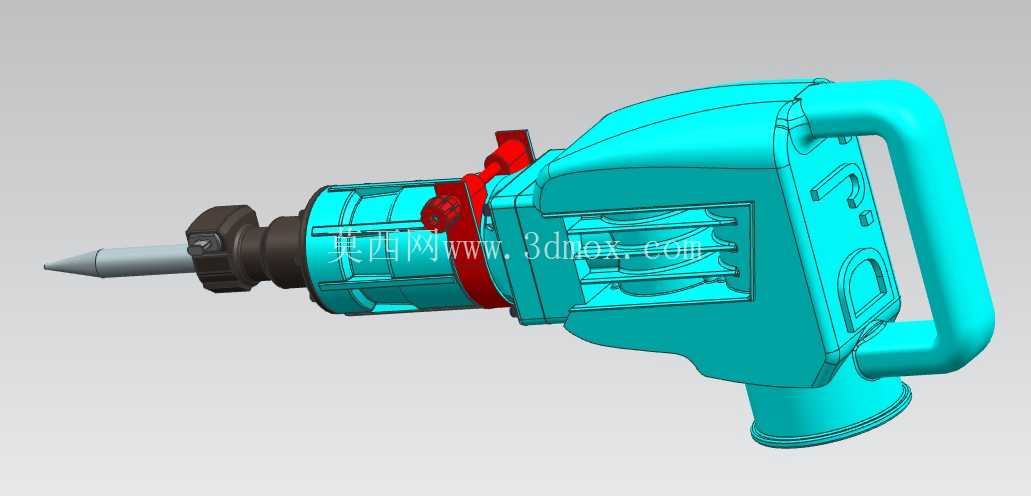

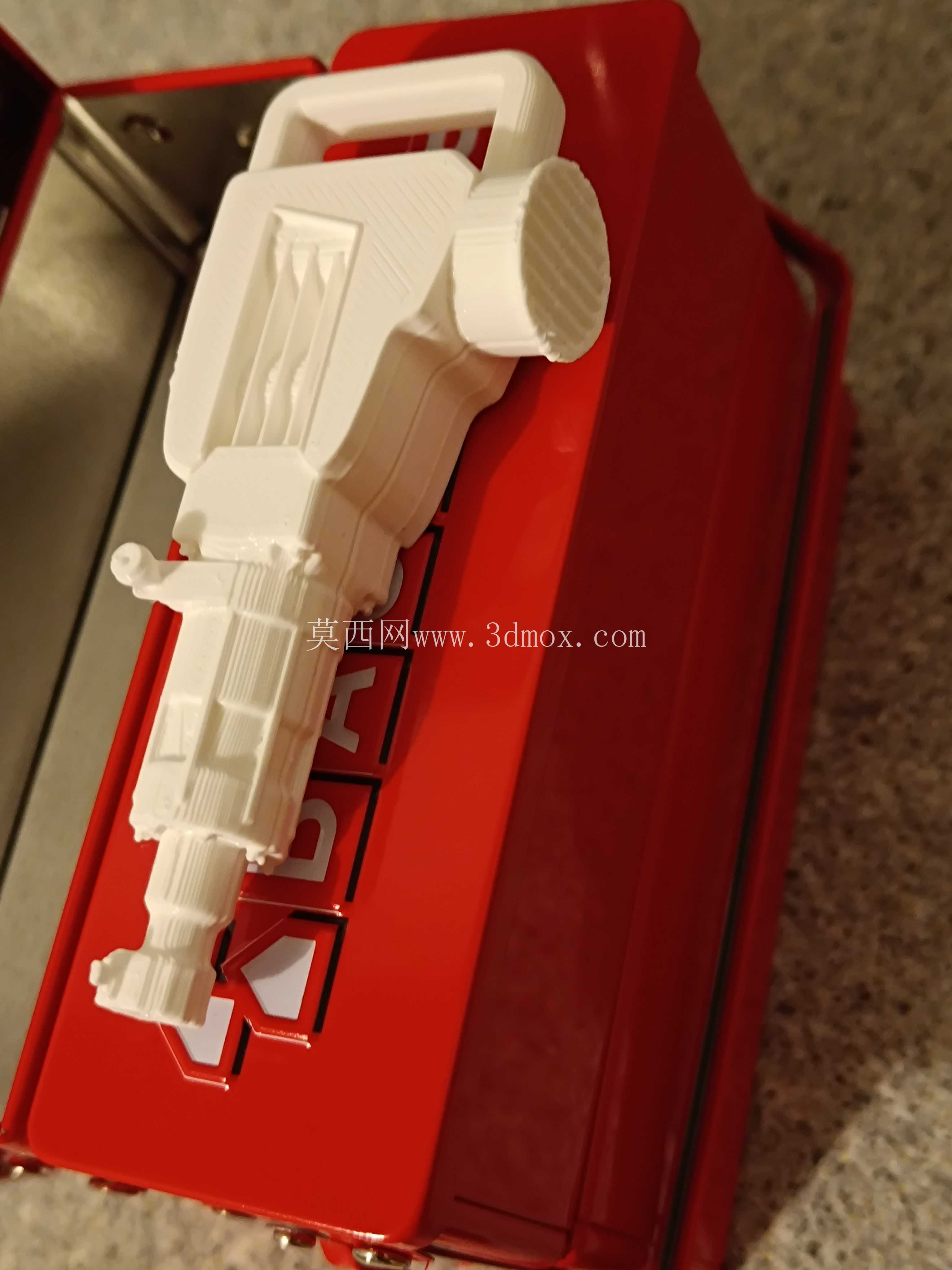

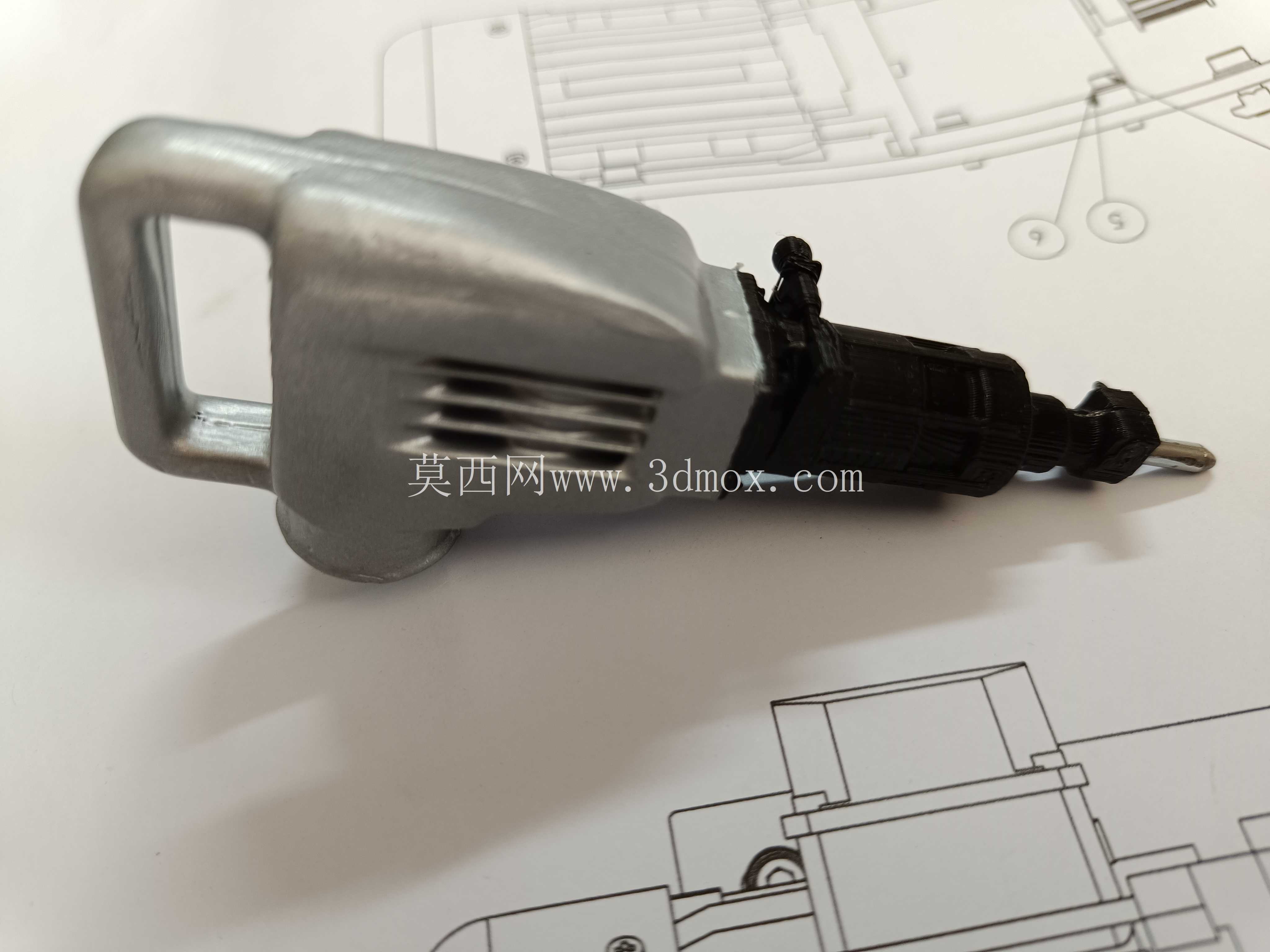

在3D打印样件验证阶段，该结构的壳体部分可采用高强度光敏树脂或尼龙材料打印验证装配关系，重点验证手柄握持的贴合度、散热槽的通风效率、夹头锁止机构的活动行程，打印时无需添加额外支撑结构，壳体的散热槽与手柄内腔可一次打印成型，减少后处理工作量。冲击段的金属构件可采用失蜡铸造工艺批量生产，铸造成型后仅需对夹头内孔、锁止销安装位做精加工即可，加工工序简单，适合批量生产。作业时的冲击方向与工具轴线保持同轴，作业时不会产生侧向分力，可避免凿头在作业过程中出现卡滞、断裂的问题，针对铸造行业的浇冒口去除作业，可直接对准浇冒口与铸件的连接位置冲击，快速去除浇冒口残留，不会对铸件本体造成额外损伤。针对建筑装修场景的墙面瓷砖拆除、地面垫层破除作业，可通过调整作业角度控制破碎深度，避免破坏基层结构。
