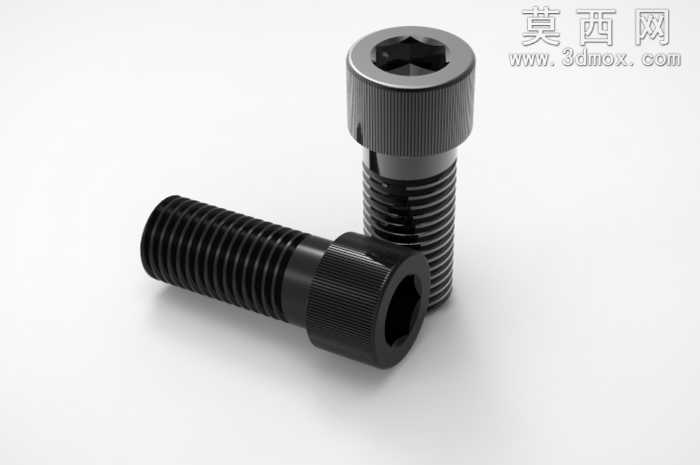

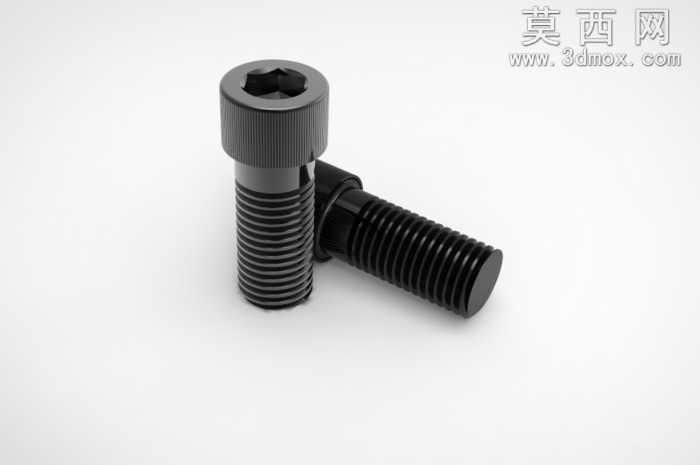

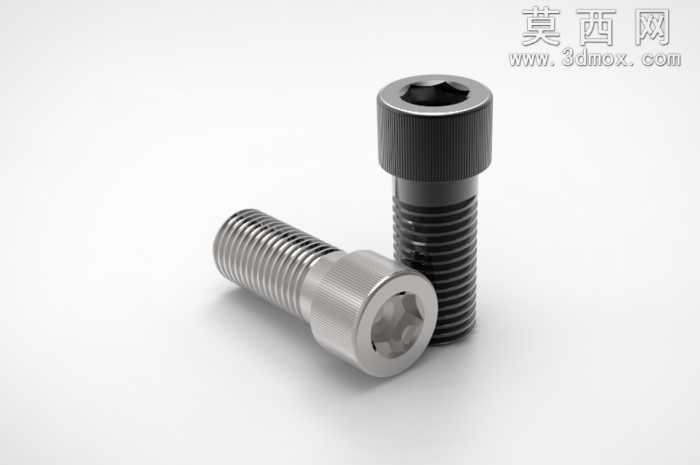

内六角圆柱头艾伦螺栓高精度三维模型

本模型为内六角圆柱头艾伦螺栓的高精度三维建模成果，建模过程严格遵循内六角螺栓的通用尺寸规范，对螺栓的各个结构细节进行了1:1还原。建模初期先梳理螺栓的整体结构逻辑，将模型拆分为圆柱头部、内六角驱动槽、滚花防滑段、螺纹段四个核心结构模块，采用参数化建模思路搭建基础特征，首先绘制螺栓头部的圆柱截面草图，通过拉伸特征生成头部基体，随后在头部端面绘制正六边形内凹草图，通过切除拉伸生成内六角驱动槽，保证槽体的深度、对边尺寸符合标准件的公差要求，确保虚拟装配时内六角扳手能够完全适配无干涉。针对头部外圈的直纹滚花结构，采用圆周阵列的建模方式，先绘制单个滚花齿的截面轮廓，通过拉伸切除生成单齿特征后，以螺栓中心轴线为阵列轴进行等距圆周阵列，还原滚花的细密防滑纹理，既保证外观的真实感，也还原了滚花增大手部拧动摩擦力的实际功能特性。螺纹段的建模摒弃了简单贴图的低精度做法，采用螺旋线扫描切除的方式生成真实的三角螺纹特征，首先根据螺栓公称直径绘制匹配的螺旋线路径，设定符合标准的螺距、牙型角参数，绘制螺纹牙型截面后沿螺旋线路径进行扫描切除，生成完整的连续螺纹结构，同时对螺纹起始端和收尾端进行了过渡处理，还原真实螺栓螺纹的导入导出结构，避免出现尖锐棱角的建模错误。材质渲染阶段，为模型赋予高强度合金钢材质，调整材质的金属粗糙度、反射率参数，模拟发黑处理后的螺栓表面质感，对滚花区域、螺纹牙面、头部端面分别设置差异化的粗糙度数值，滚花区域因纹理凹凸设置较高的粗糙度，头部端面因加工平整设置较低的粗糙度，搭配柔和的工作室光照环境，渲染出真实的金属零件质感，清晰展现各个结构的细节特征。模型整体结构完整无破面，所有特征参数可编辑调整，能够直接用于机械装配仿真、紧固件选型展示、产品结构教学等场景，可适配不同规格的同类型螺栓快速改型，通过修改螺旋线螺距、圆柱直径、内六角尺寸等参数即可生成不同公称直径、不同长度的同系列螺栓模型，大幅提升同类标准件的建模效率。
