级进式金属冲压连接支架结构设计

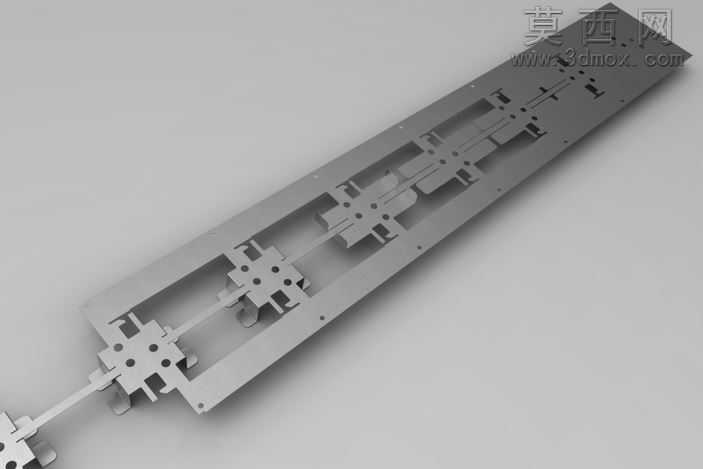

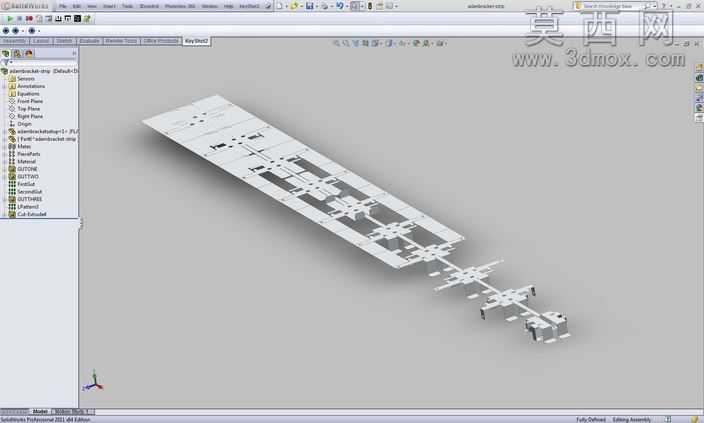

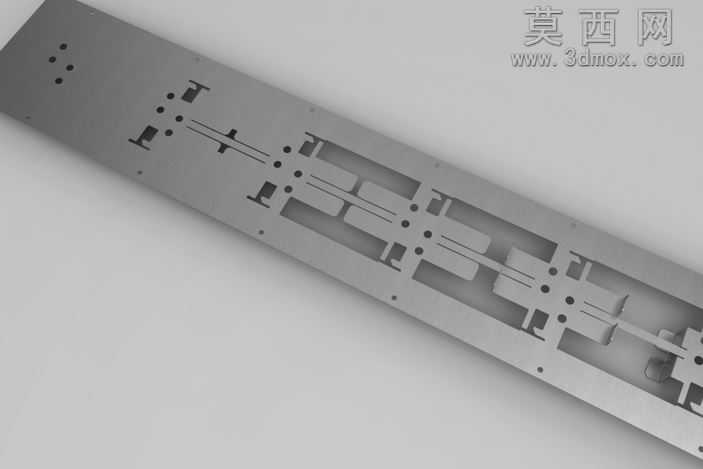

本作品为金属薄板冲压成型的级进送料支架结构，采用三维建模软件完成全参数化设计，完整还原了连续冲压工序中料带与成型工位的排布逻辑。建模过程中严格遵循冲压工艺设计规范，以等厚薄板特征为基础，通过基体法兰、边线法兰、成型工具、拉伸切除、阵列等特征命令，依次构建料带载体、定位孔、折弯卡扣、装配卡槽、连接支脚等结构，所有折弯半径、冲裁间隙、搭边宽度均参考普通冷轧钢板冲压加工的常规参数设置，保证模型可直接对接冲压工艺编制环节。渲染阶段采用哑光金属材质模拟冷轧钢板的表面质感，添加轻微的磨砂粗糙度参数还原真实冲压件的表面纹理，场景采用柔和的漫反射无影光照，清晰呈现料带上依次排布的多工位成型结构：从初始的平板料带开始，依次完成冲定位孔、冲裁外形、预折弯、成型卡扣、精修外形、分离工位的结构还原，每个工位的成型件与料带的连接搭边完整保留，直观展现级进冲压的连续送料加工逻辑。设计过程中重点优化了料带的排布方式，将成型工位沿料带送进方向直线排布，保证每个工位的冲裁力受力中心与压力机滑块中心尽量重合，减少偏载对模具寿命的影响；针对支架上的多个卡扣装配结构，在建模时预留了合理的折弯回弹补偿量，保证冲压成型后卡扣的装配尺寸符合公差要求；同时在料带两侧设计了等距分布的导正销孔，可配合模具上的导正销实现精准送料定位，避免多工位加工出现累积步距误差。模型整体结构完整，既包含了最终成型的单个支架零件结构，也完整保留了级进冲压的料带排样结构，可用于冲压工艺教学、级进模结构设计参考、五金支架产品结构验证等场景，所有特征均保留建模历史，可根据实际加工需求调整板材厚度、折弯参数、工位间距等尺寸，适配不同规格压力机的加工参数要求。
