隐身飞翼布局无人侦察飞行器外观设计

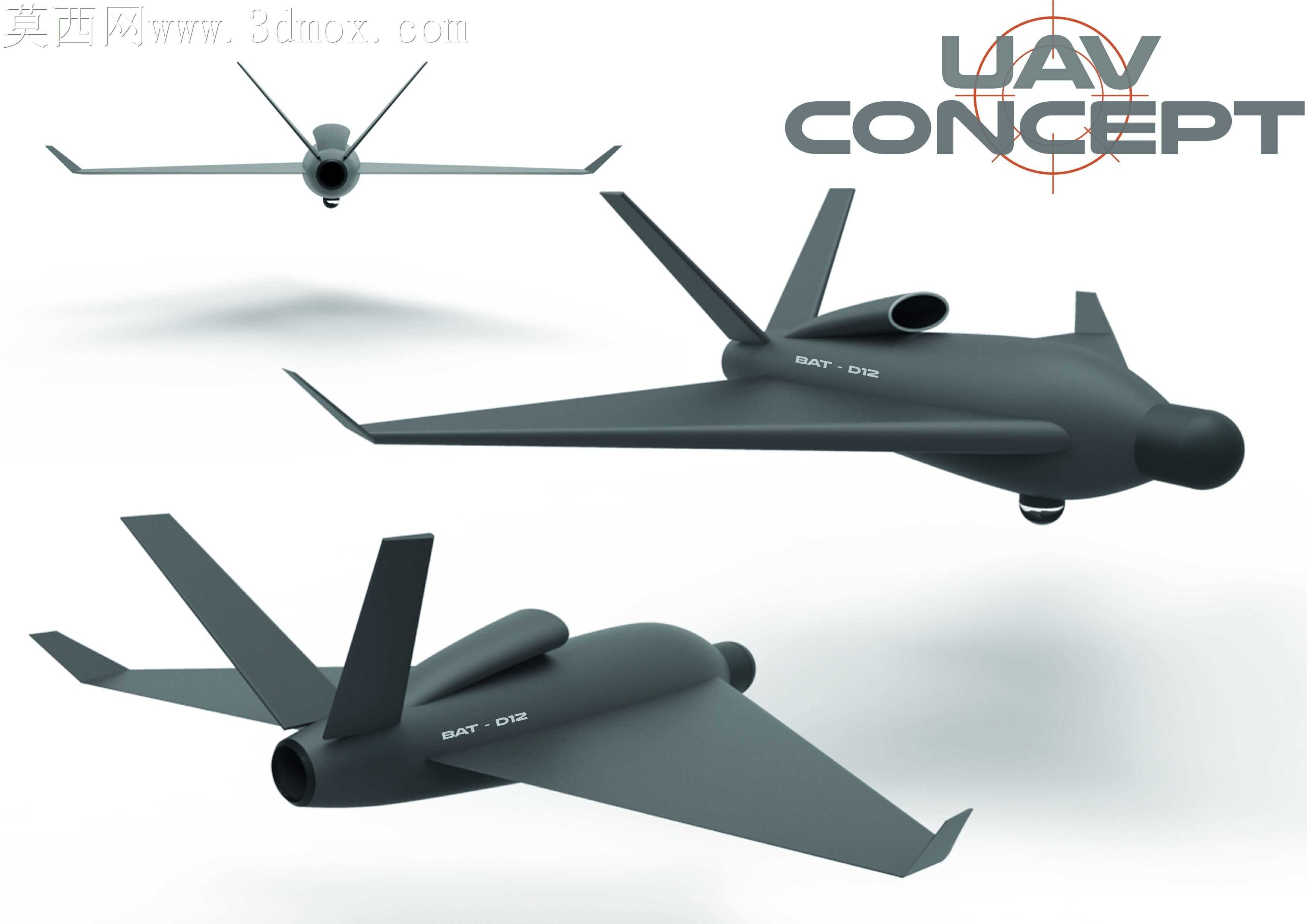

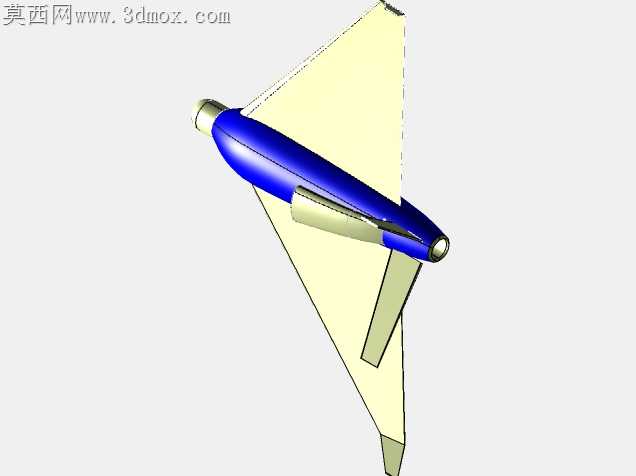

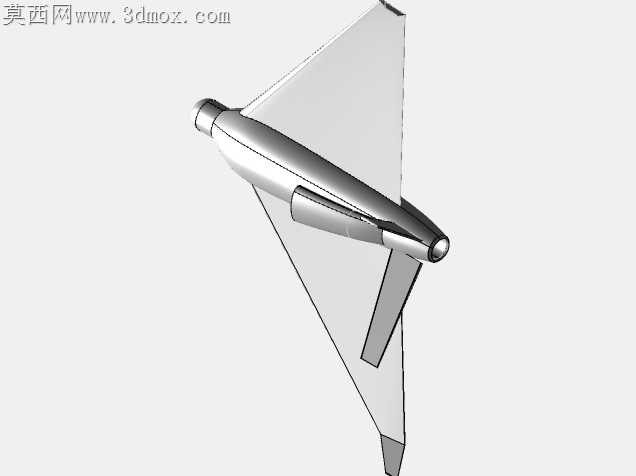

飞翼布局无人机的曲面设计一直是航空类三维建模里的难点，常规建模时很容易出现翼身融合处曲率断层，不仅破坏隐身性能要求的连续曲面反射特性，还会在后续风洞仿真环节出现局部气流分离的计算偏差。这款概念无人机的曲面处理没有采用简单的多段面拼接方式，而是从机头棱边开始就用G2连续的曲率过渡延伸至翼尖，机背进气道的唇口曲面做了斜切修型，和机身主曲面的衔接处没有出现生硬的折边，哪怕放大到翼根与尾撑的连接位置，曲面的斑马纹检测也能保持均匀的条纹走向，不会出现局部条纹骤变的曲率突变点。尾翼的后掠角度和翼尖的切尖处理不是随意设定的造型，曲面延伸时特意匹配了翼面的气流流向，避免翼尖涡流直接打在垂尾表面产生额外的阻力增量。机腹下方的光电探测窗口做了埋入式的曲面适配，窗口边缘和机身蒙皮的曲面落差控制在极小的范围，既保证了探测设备的视场角度，又不会因为突兀的凸起破坏整机的雷达反射连续性。机身表面的标识刻线没有采用贴图叠加的偷懒方式，而是沿着曲面的法向做了浅凹槽的实体切除，刻线的深度随曲面曲率做了细微调整，在曲率变化大的机头位置刻线更浅，避免刻线处出现应力集中的仿真误判。渲染阶段的材质调试也贴合真实隐身涂层的哑光特性，没有用过强的反光材质，金属质感的进气道内壁和哑光蒙皮形成了自然的质感区分，光影扫过翼身融合面时能看到均匀的明暗过渡，不会出现局部反光过曝的问题。这类曲面建模的细节处理，能直接对接后续的气动仿真计算，不需要再花大量时间修补曲面破面，也能为后续的缩比模型加工提供准确的曲面数据，避免加工时因为曲面曲率不连续出现铣削接刀痕，影响缩比模型的风洞试验精度。
