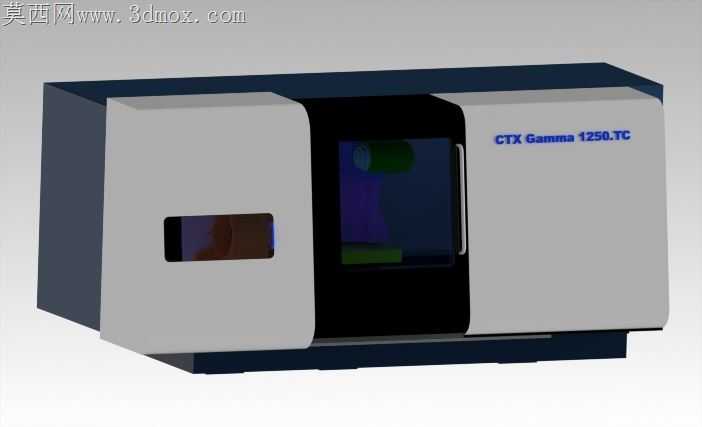

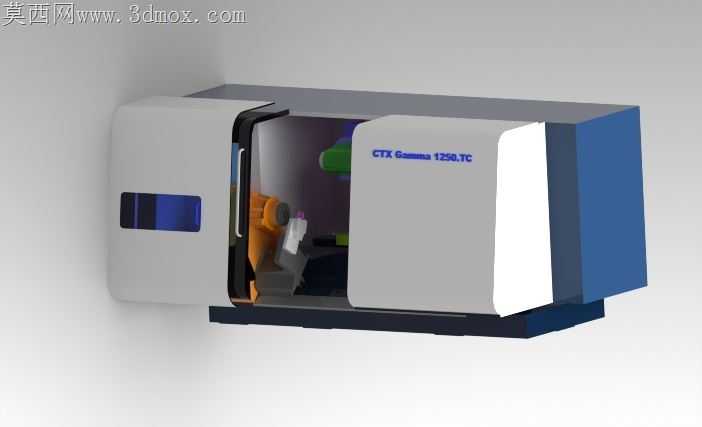

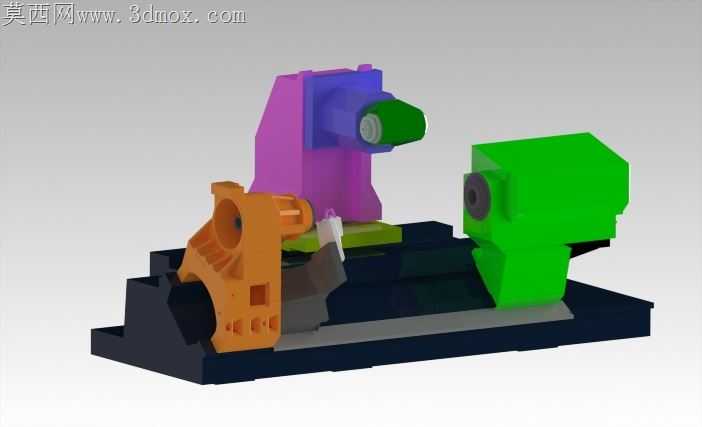

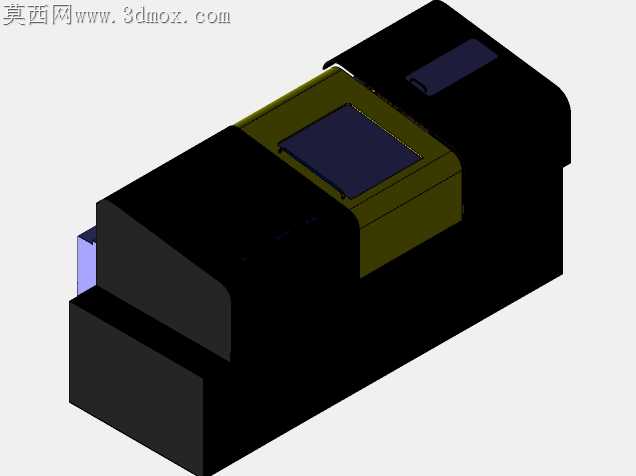

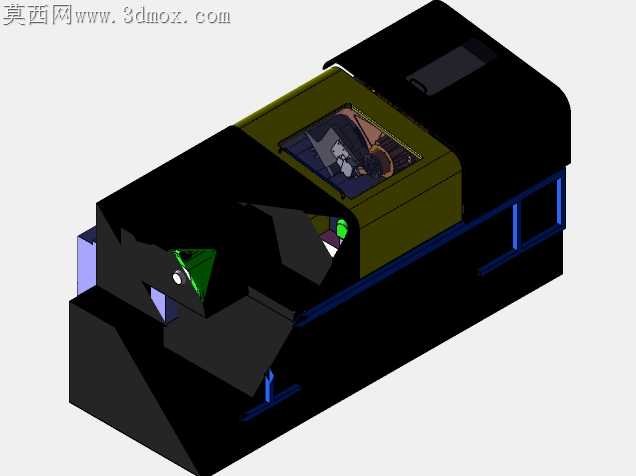

DMGCTX伽马1250TC车铣复合加工中心

车间里常规车削、铣削工序分机排布时，工件二次装夹带来的同轴度偏差、工序周转等待的时间损耗，一直是中小批量精密零件加工的核心痛点，这款车铣复合设备的结构设计，恰恰是冲着这些现场顽疾去的。刀架主轴直接集成在B轴上，没有额外的转接连接座，从根源上消除了转接件长期受力产生的形变累积，主轴冷却回路贴着轴承安装位走环形排布，不是常见的单侧进出水结构，连续8小时重切削时，主轴外圈的温差能控制在1.2摄氏度以内，不会因为热胀冷缩让刀具伸长量出现超差。直线轴配的线性驱动结构，没有丝杠传动的反向间隙，快移时1G的加速度不会让床身产生共振，地脚支撑点的位置特意选在床身筋条交叉的节点上，不是随便在床身底部均分排布，就算车间地面有轻微的沉降不均，床身导轨的直线度也不会出现超差。防护门的开合导轨藏在机身侧部的空腔里，加工时飞溅的切削液、铁屑不会直接溅到导轨面上，日常维护时不用每周都清理导轨缝隙里的细碎铁屑，观察窗的蓝色遮光材质不是普通的有色亚克力，能过滤掉切削时产生的高频眩光，操作工长时间盯着加工区域也不会出现视觉疲劳。刀库的换刀机械臂行程做了冗余优化，就算B轴摆到极限角度，换刀时也不会和工件夹具发生干涉，排屑机的出料口高度刚好匹配车间通用的集屑车高度，不用额外垫高接屑装置，冷却水箱的滤网做了三层分级过滤，细碎的铝屑、钢屑不会进到冷却泵里打坏叶轮。电气柜的散热回路和加工区完全隔开，车间里弥漫的油雾不会进到电气柜里附着在线路板上，能大幅降低电气元件的接触故障概率，操作面板的安装支架可以多角度悬停，不同身高的操作工都能调到舒服的操作位置，不会因为面板角度别扭长时间操作产生疲劳。
