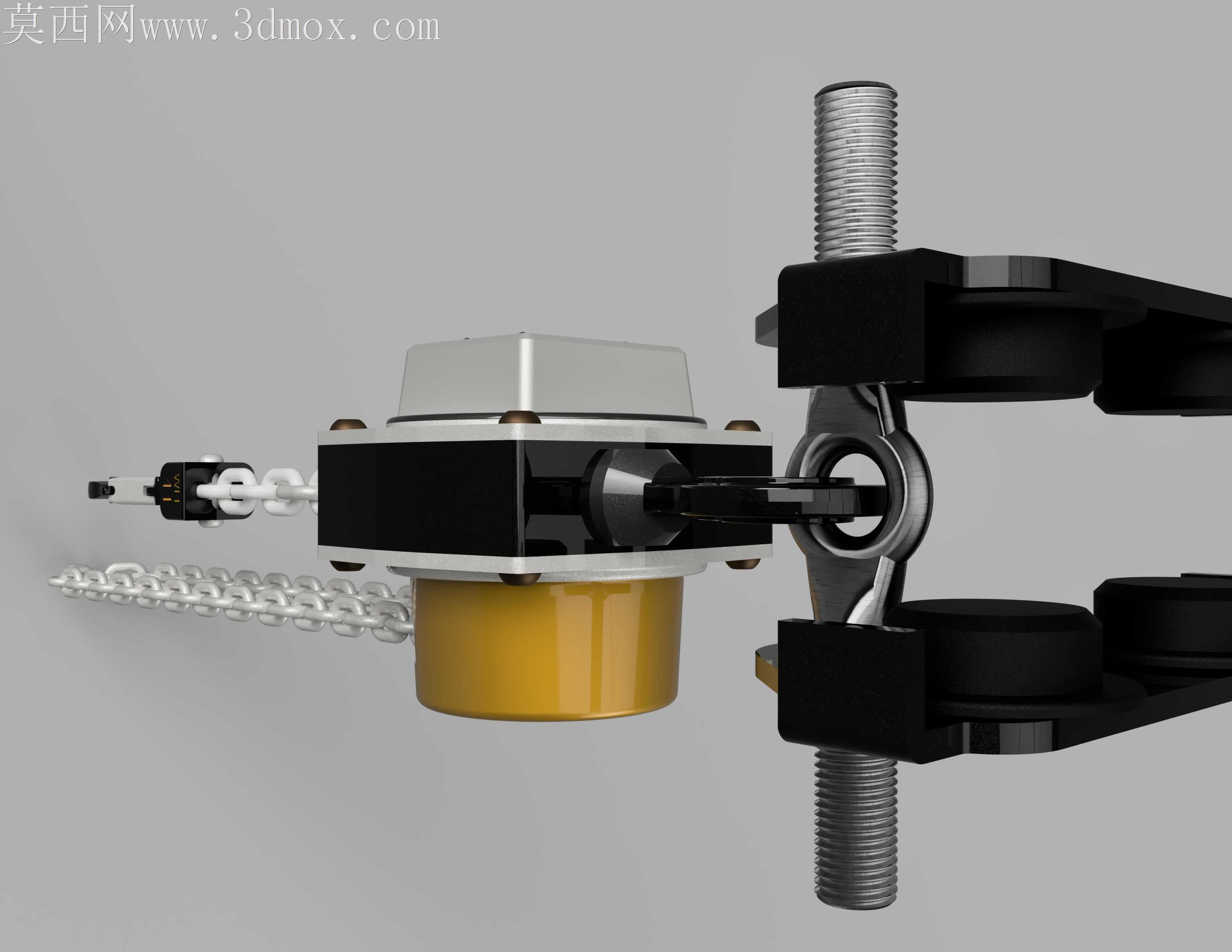

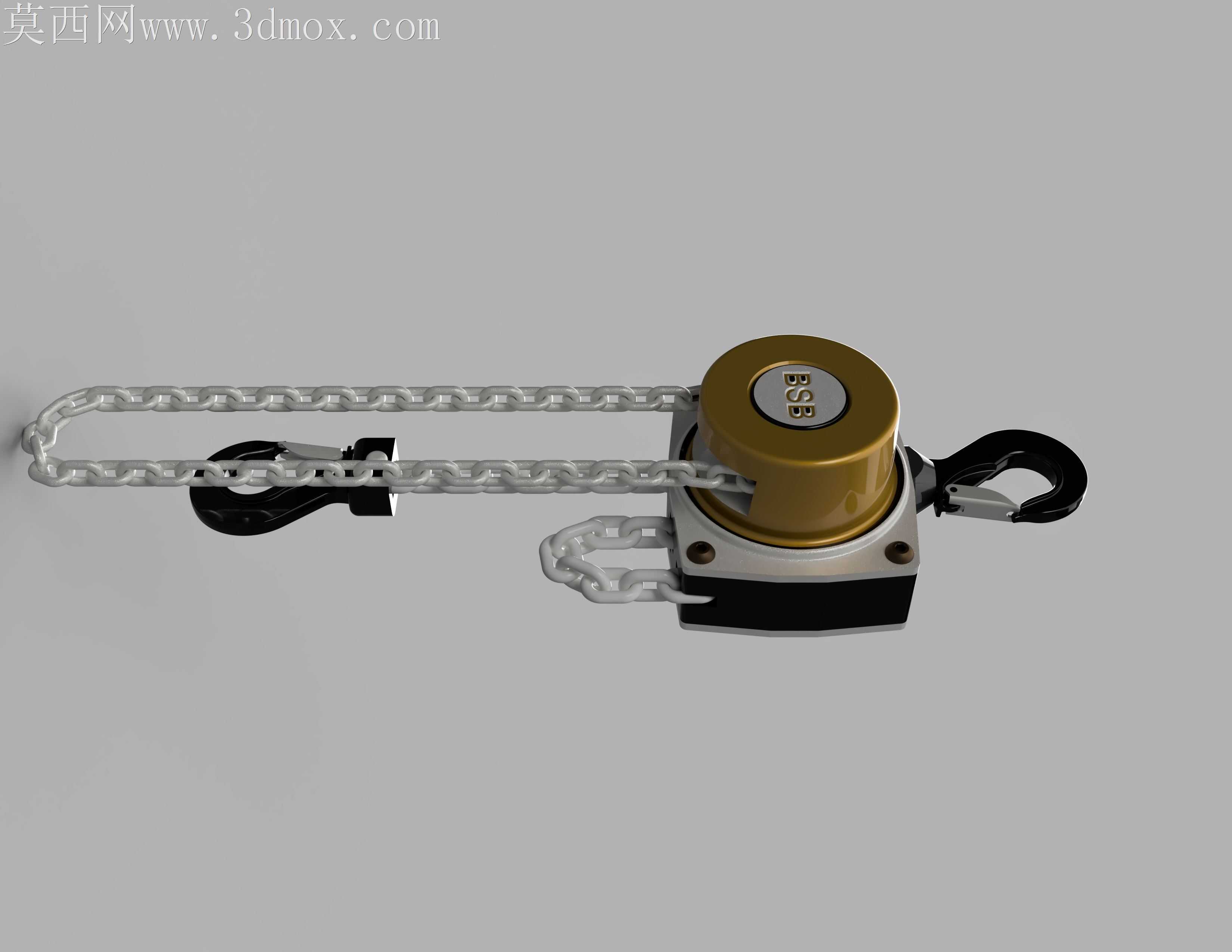

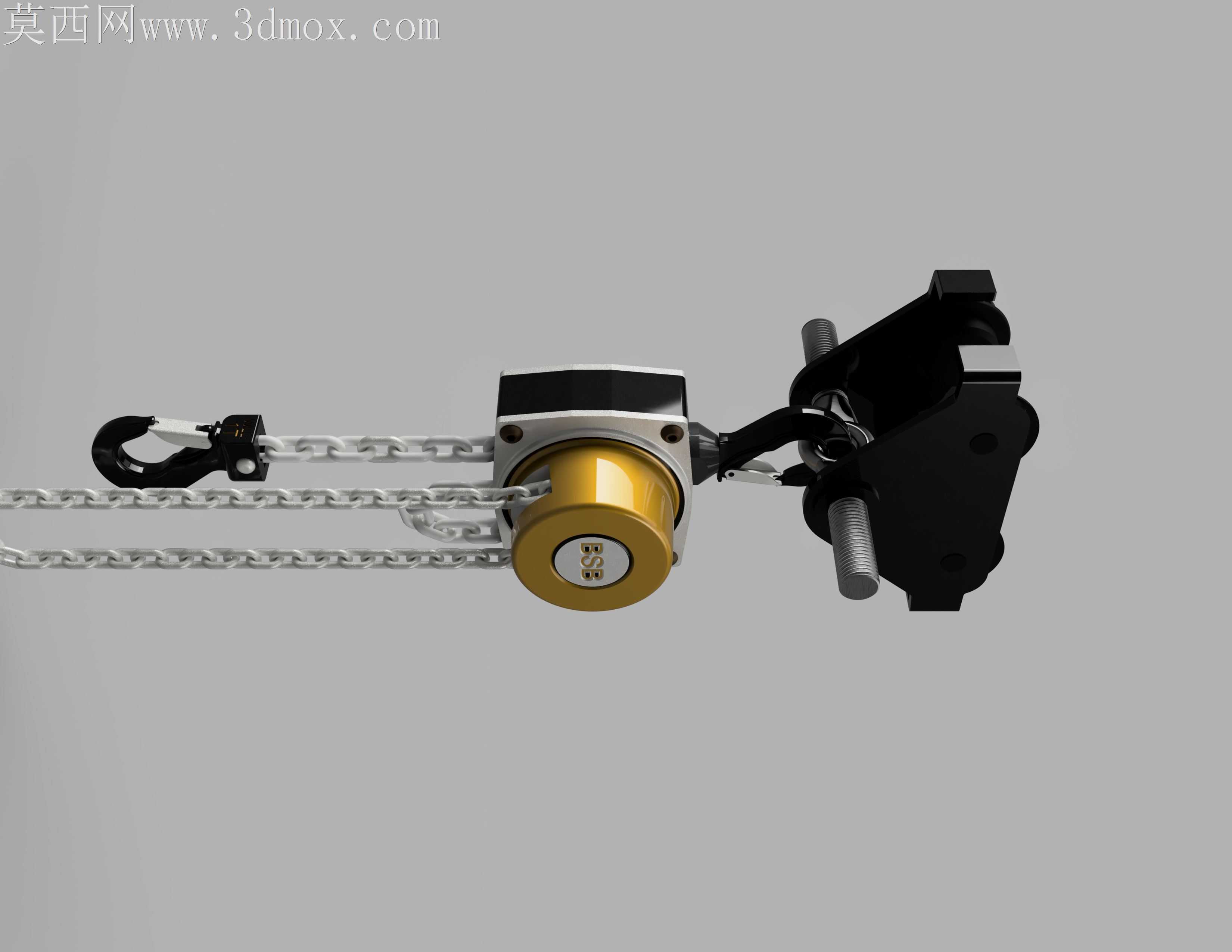

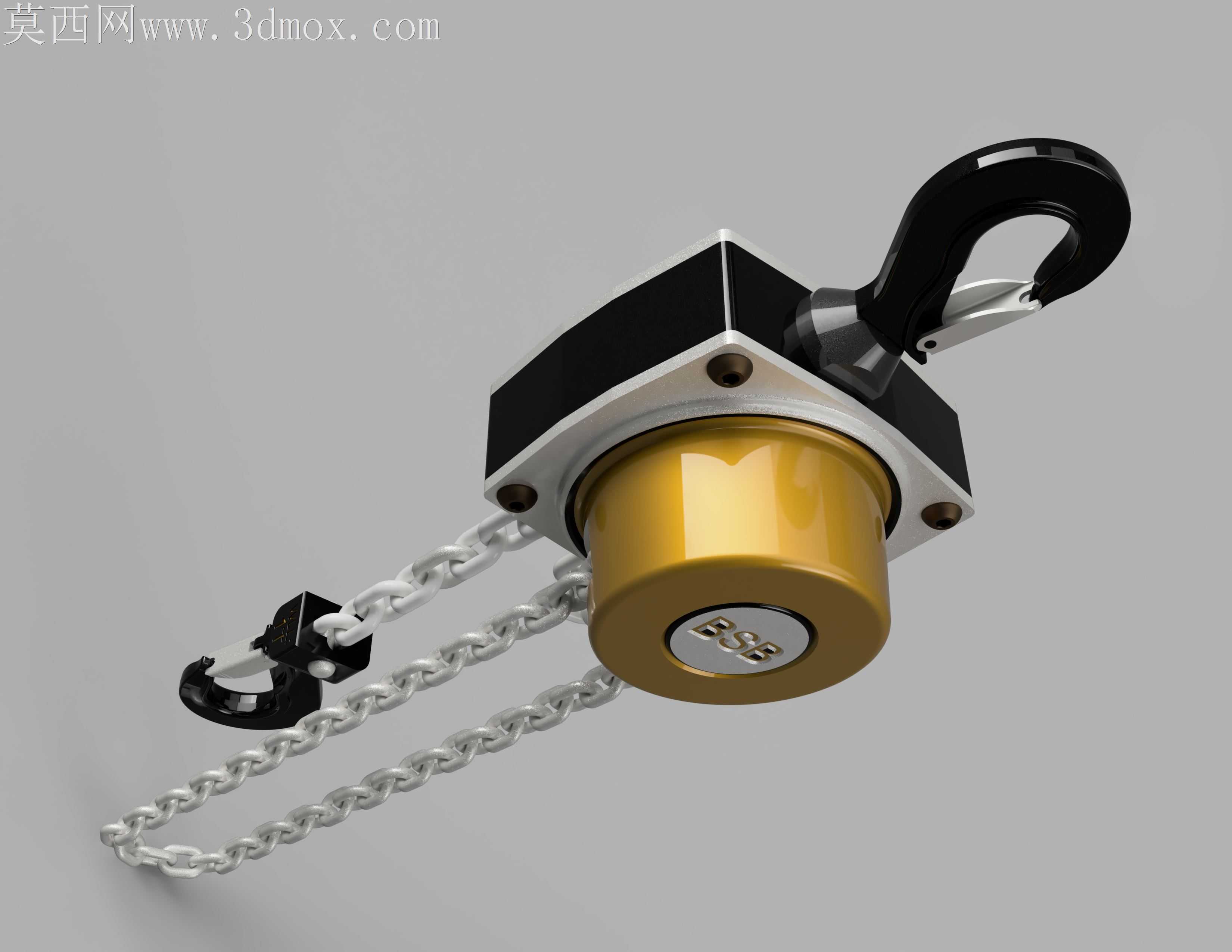

YL1000型手动链式起重葫芦结构设计

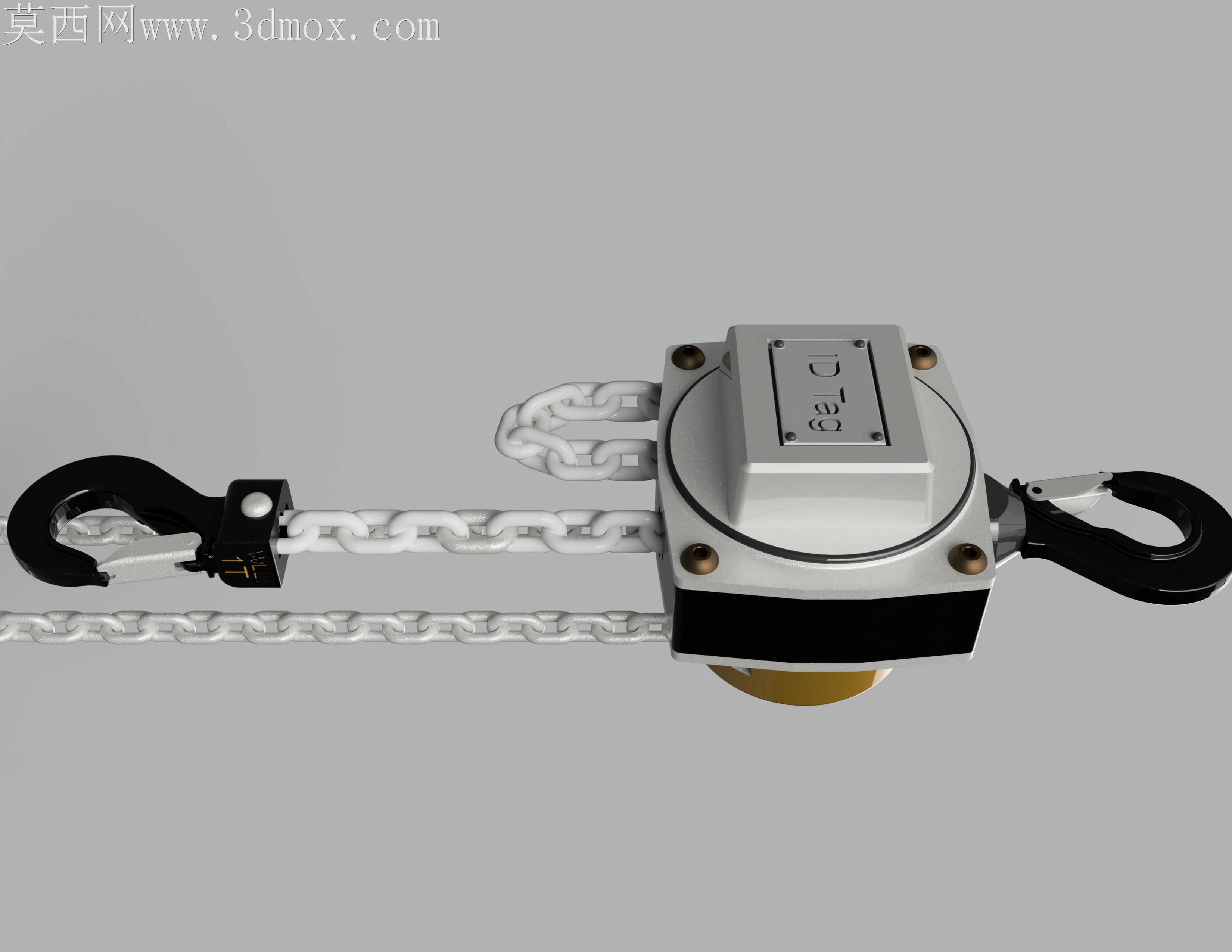

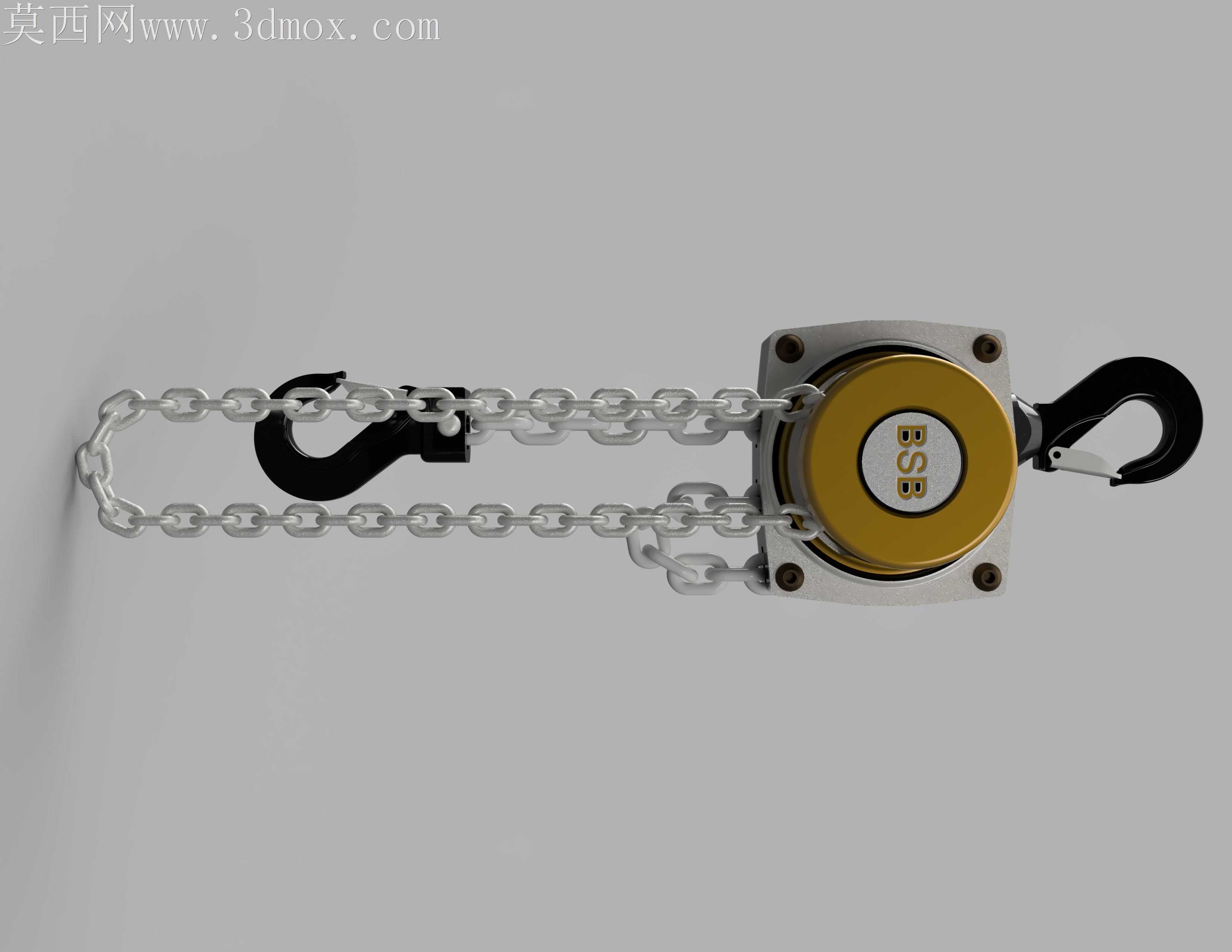

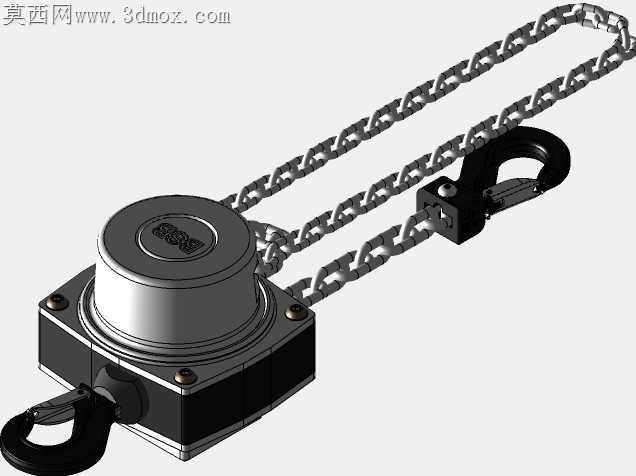

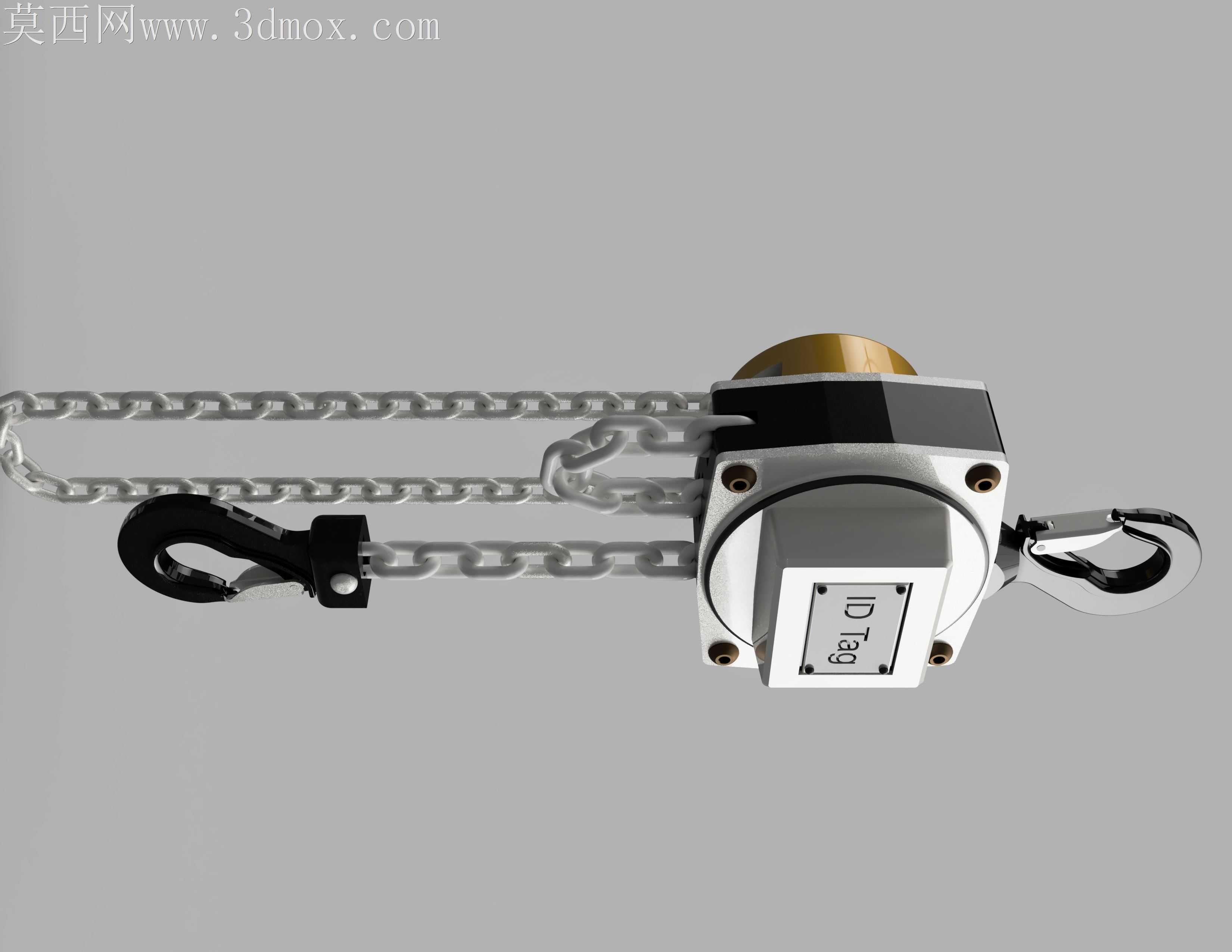

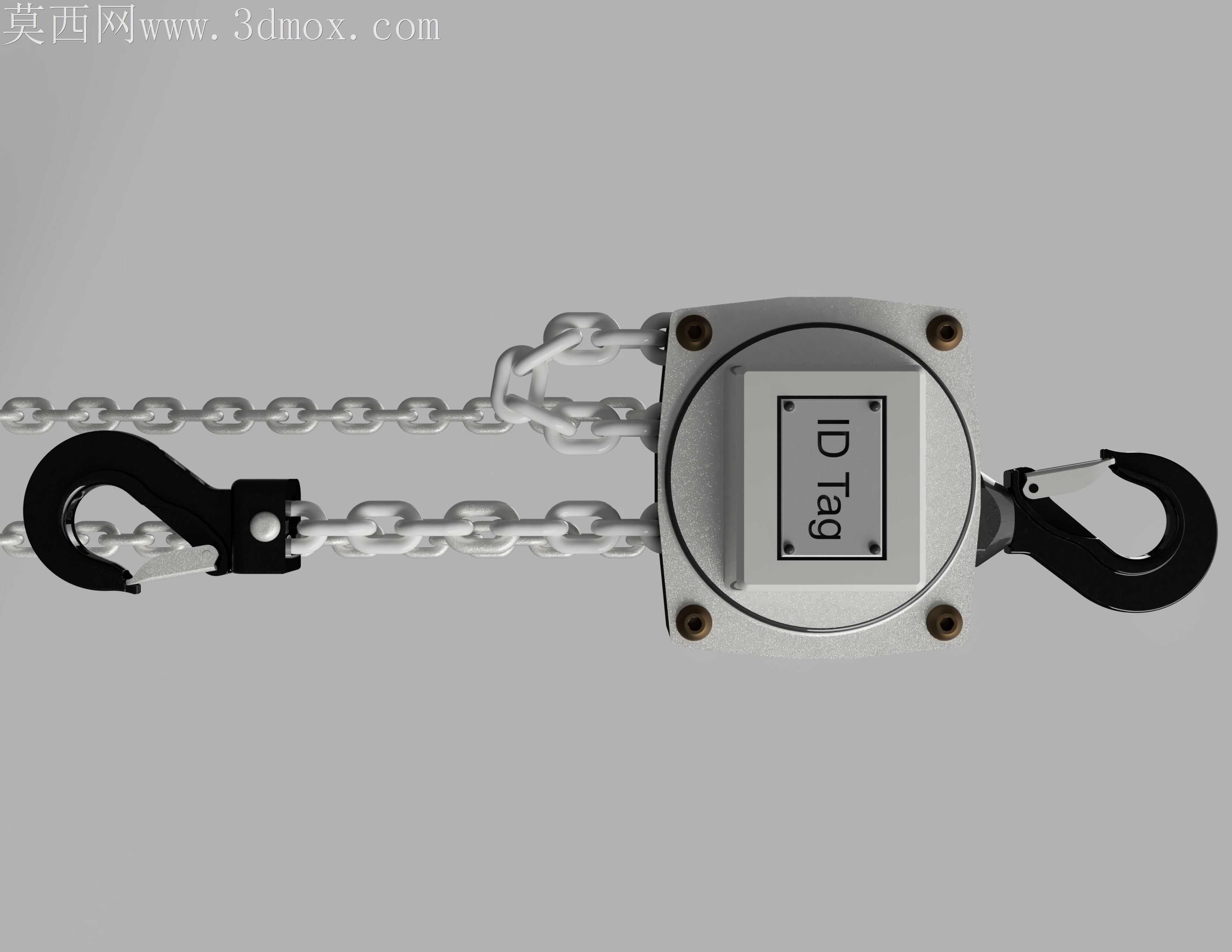

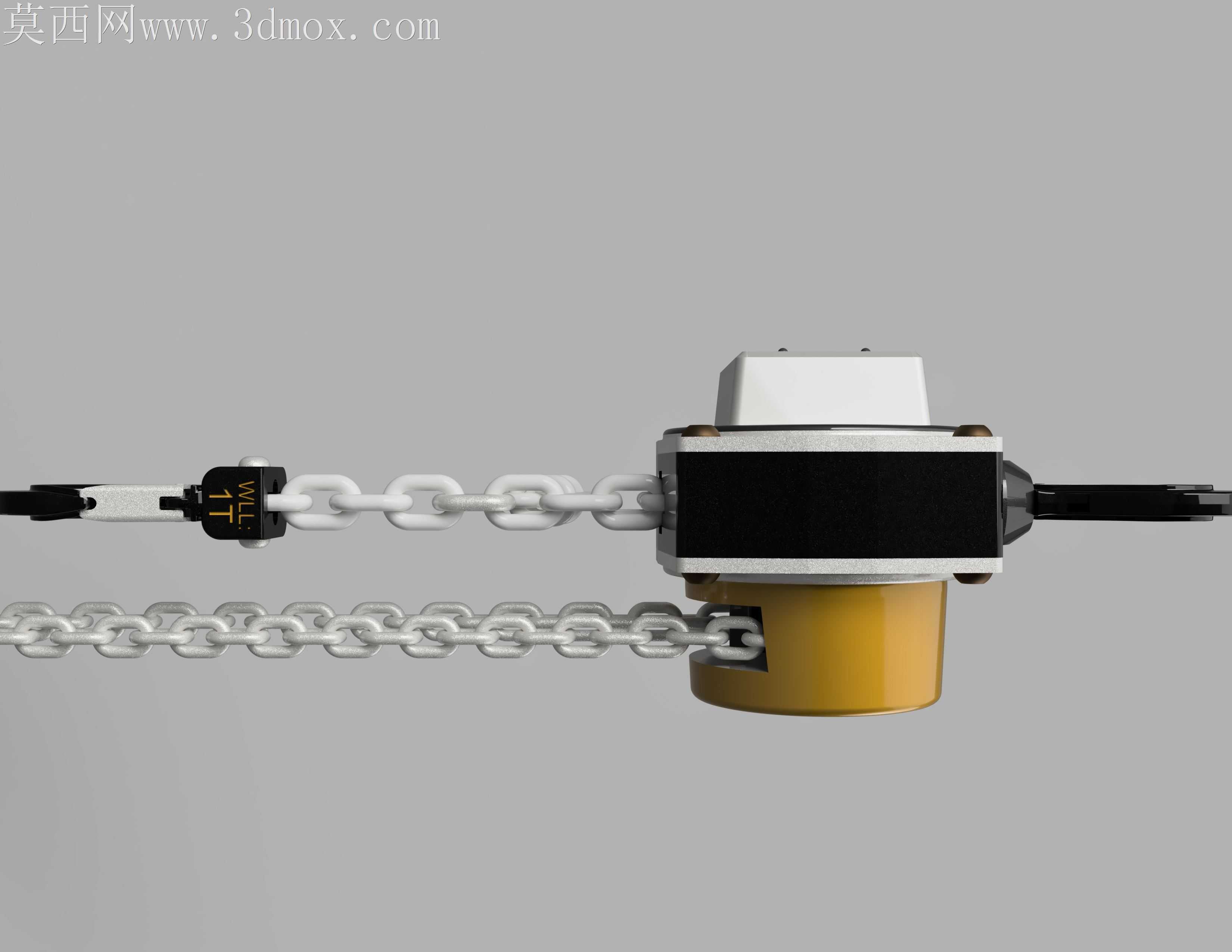

车间日常1吨级手动吊装作业里，传统链式葫芦常出现吊钩挂接滑脱、链条卡滞、壳体受冲击变形的问题，这套YL1000型链式起重结构在加工适配层面做了大量针对性调整，完全贴合小吨位起重设备的量产加工与现场使用需求。上下吊钩的锁舌结构没有采用市面常见的薄钢板冲压件，而是改用40Cr锻件加工，锁舌转轴位置预留了0.12mm的配合间隙，既不会因为间隙过小在粉尘附着后出现卡滞，也不会因为间隙过大导致锁舌晃动量超标，挂接吊点后能自动回弹锁止，避免起吊过程中脱钩的风险。吊钩与主体连接的回转座做了渗碳淬火处理，表面硬度达到HRC55-60，芯部保留足够韧性，频繁回转作业时不会出现接触面磨损过快的问题，加工时回转座的配合面采用一次装夹车削成型，同轴度控制在0.05mm以内，起吊过程中不会出现偏载力矩额外作用在主体壳体上。起重链条选用80级合金钢材质，链环对接焊位置做了打磨抛圆处理，和主体内导链槽的配合间隙控制在0.8mm，导链槽的导向面做了R2的圆角过渡，链条收放时不会出现卡链、咬链的情况，加工导链槽时采用成型铣刀一次走刀完成槽型加工，避免多工序拼接出现的台阶面磨损链环表面。主体的方形壳体采用压铸铝合金成型，壳体和内部棘轮机构的安装定位面预留了0.2mm的精加工余量，压铸成型后只需要对定位面做少量铣削就能满足装配精度要求，大幅降低加工工时，壳体边角位置做了R3的倒圆角处理，既避免搬运使用时锐边划伤操作人员，也能提升壳体的抗冲击能力，意外磕碰时不会出现应力集中导致的壳体开裂。主体中部的金色链轮罩采用拉伸成型工艺，表面做阳极氧化处理，耐磨性能比普通喷漆提升三倍，链轮罩和壳体的连接采用内六角沉头螺钉，螺钉头完全沉入沉孔内，不会突出表面勾挂周边物件。手动拉拽的链条和承重链条做了明确的规格区分，拉拽链条的链环直径更小，和手链轮的齿槽完全贴合，拉动时不会出现跳齿的情况，手链轮的齿面做了高频淬火处理，长期使用不会出现齿形磨损失效。整套结构所有配合位置的公差都经过适配调整，不需要高精度加工设备就能完成量产，零件互换性强，后期维护更换配件不需要额外配做，完全适配车间、仓库、设备安装等场景的1吨级手动吊装需求，哪怕在无电源的野外作业场景也能稳定使用。
