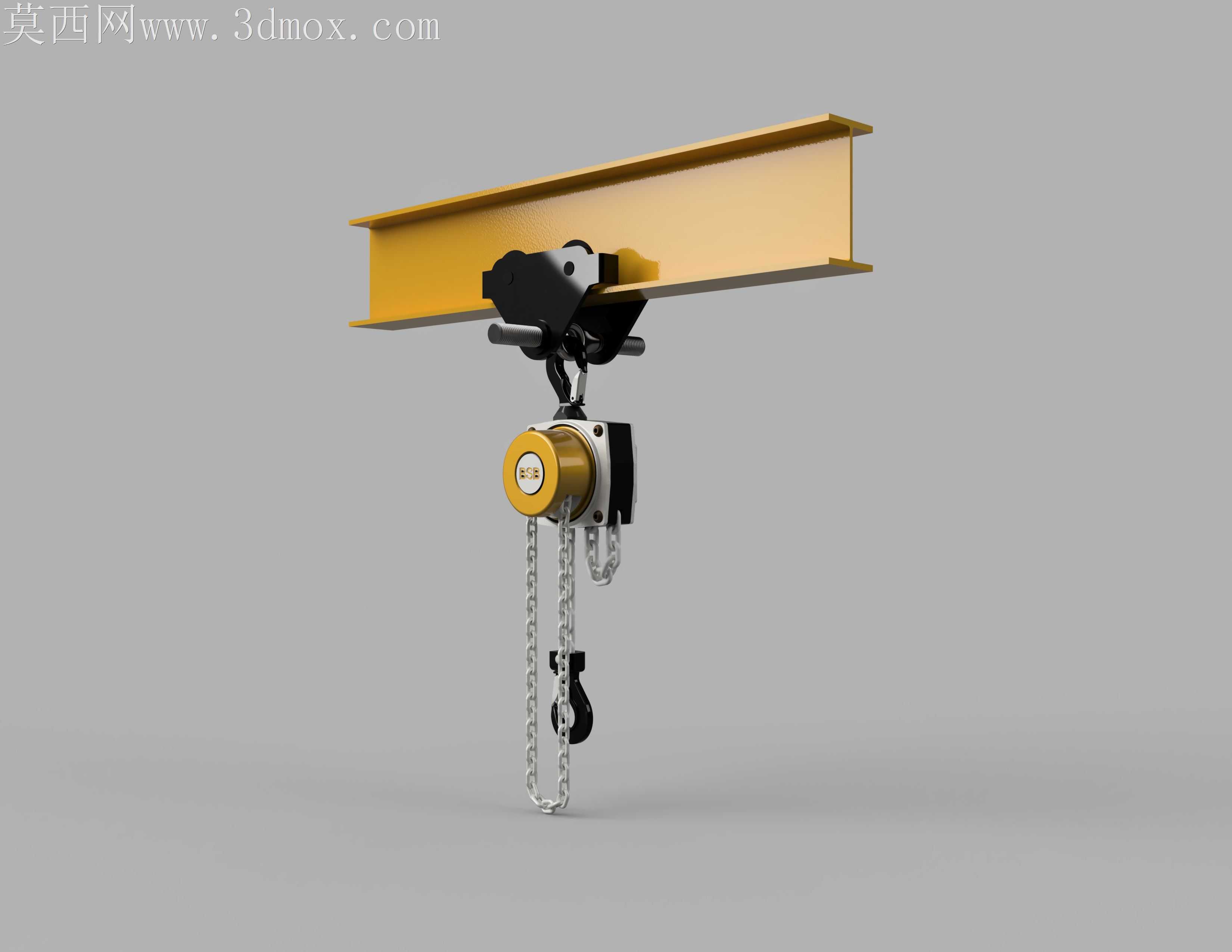

链式起重机配套承载台车结构设计

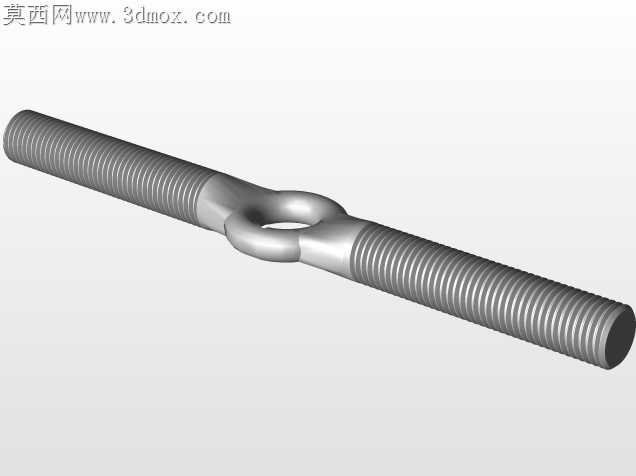

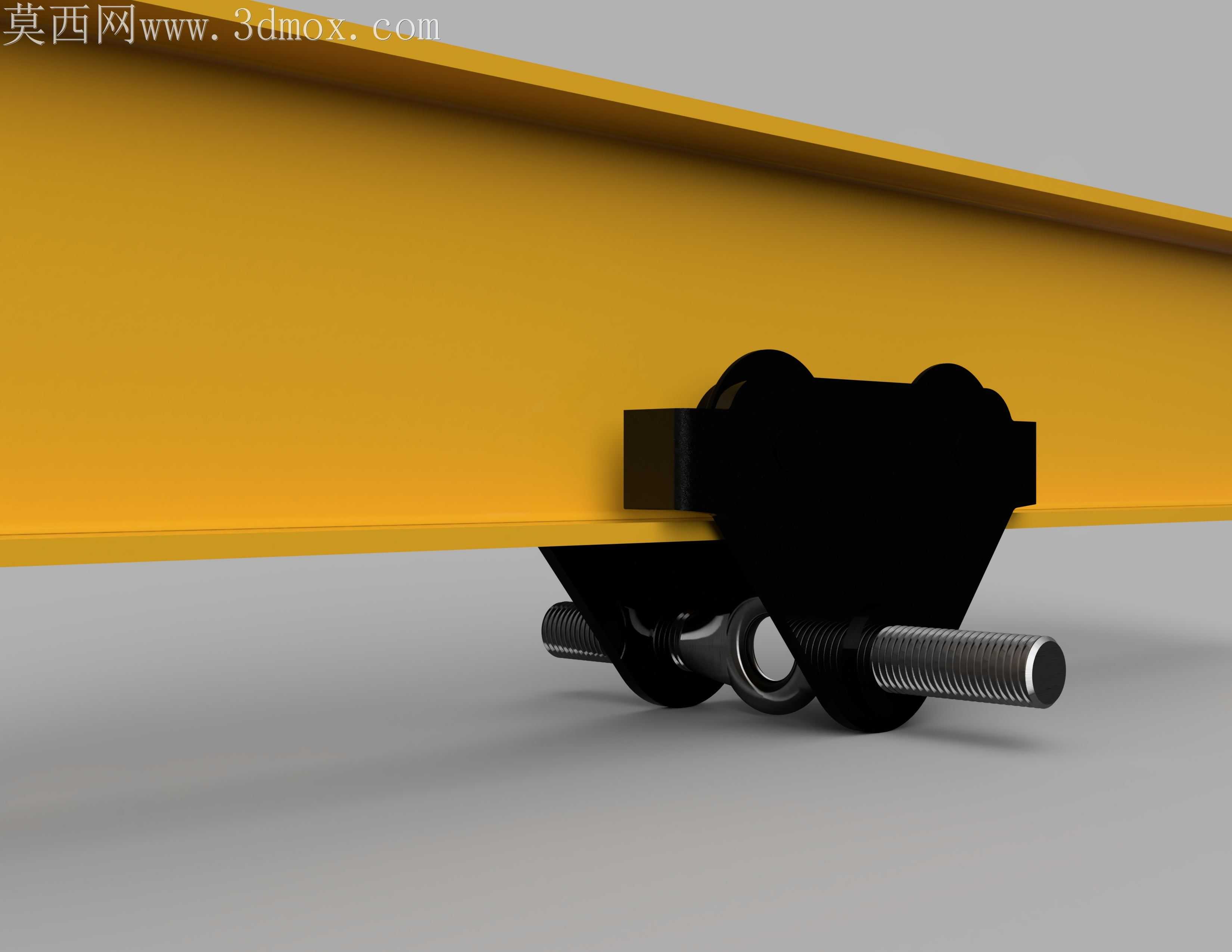

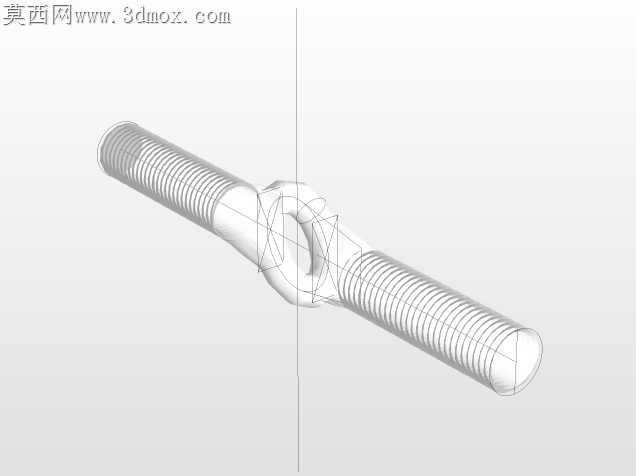

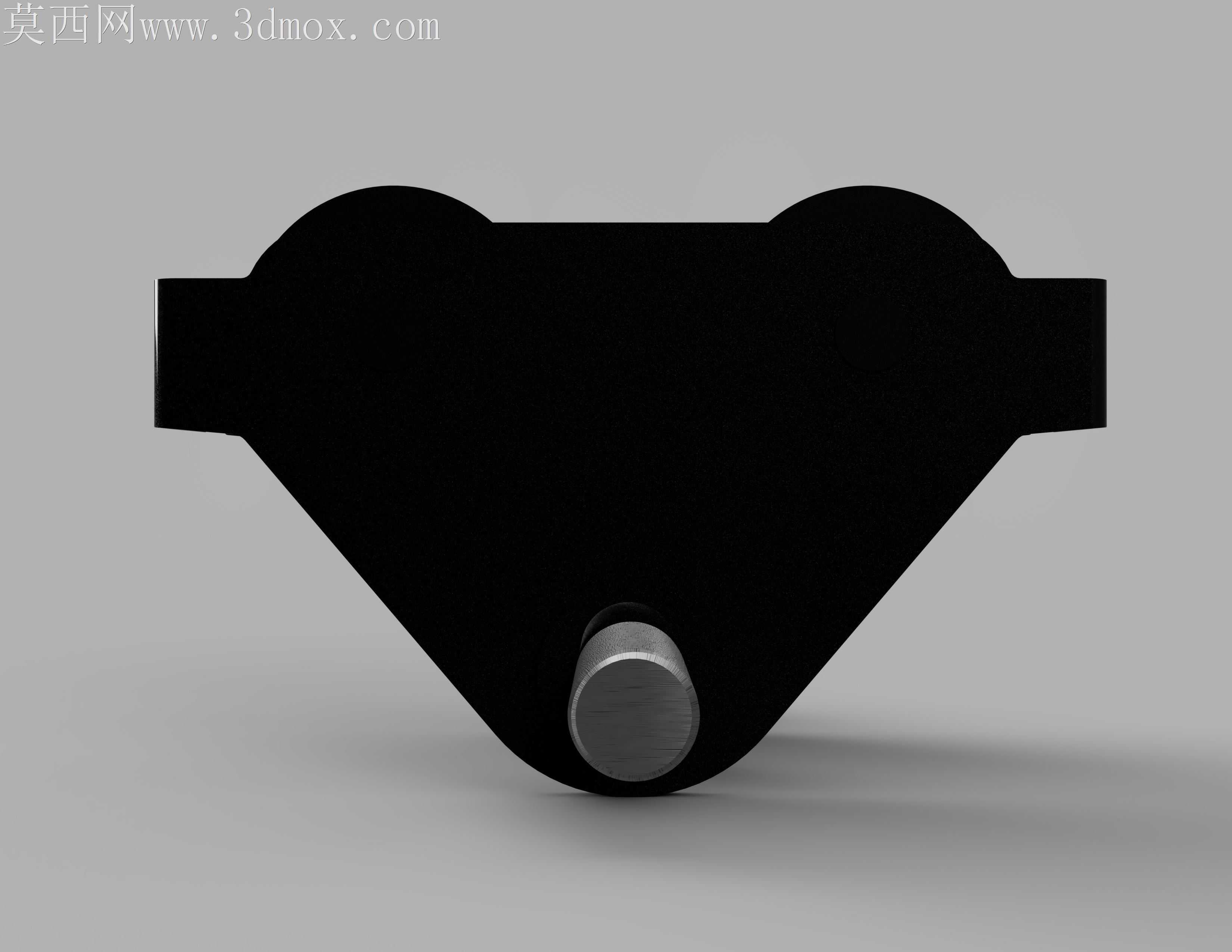

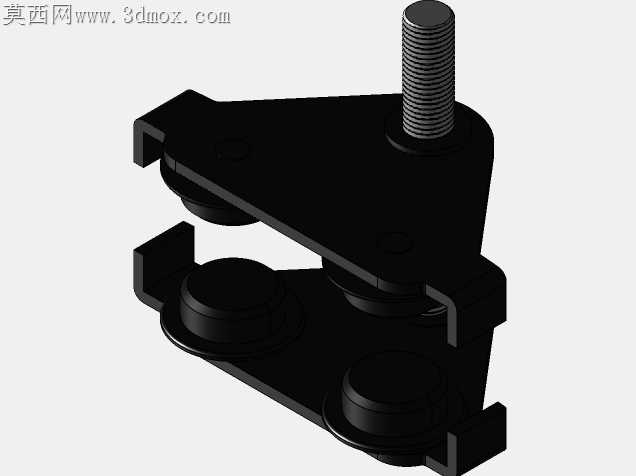

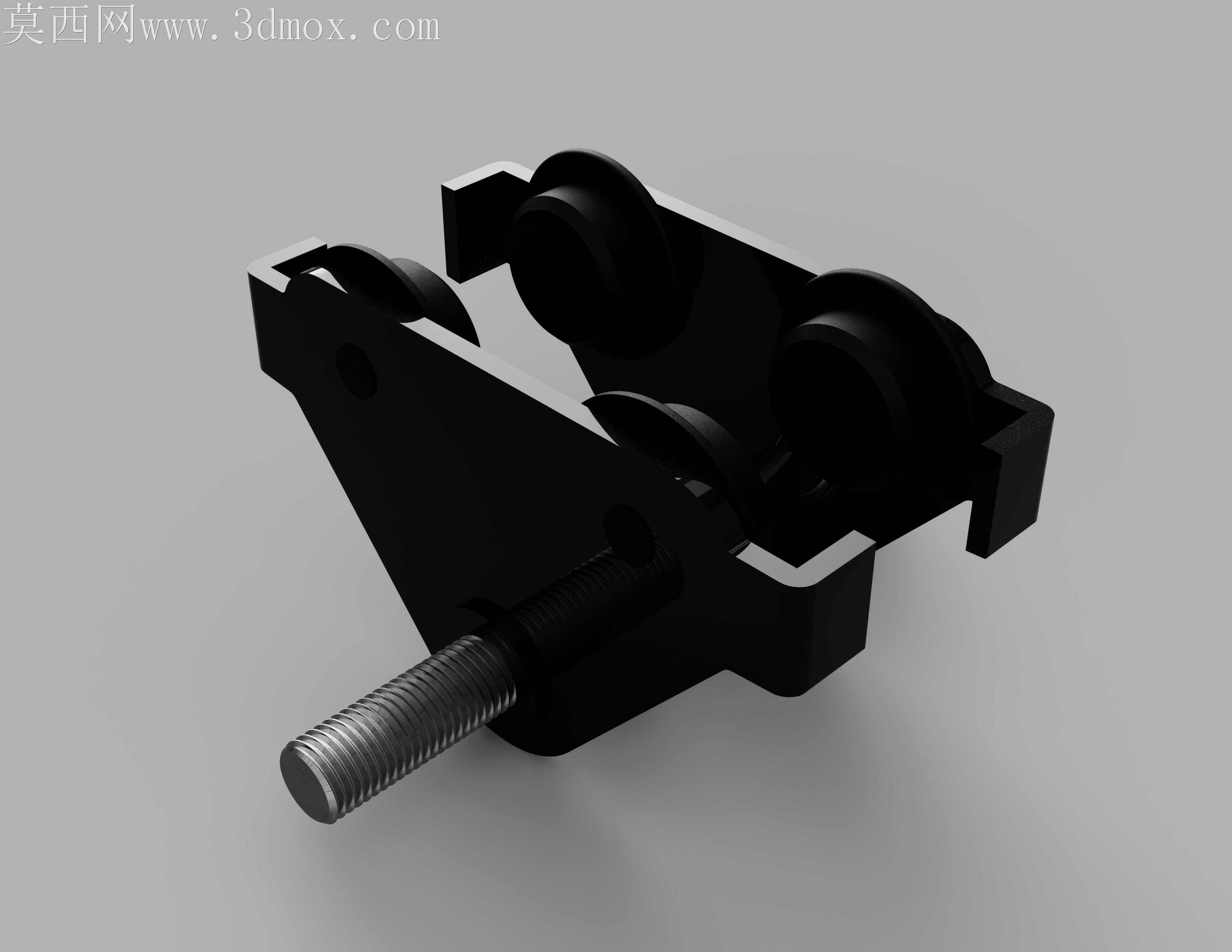

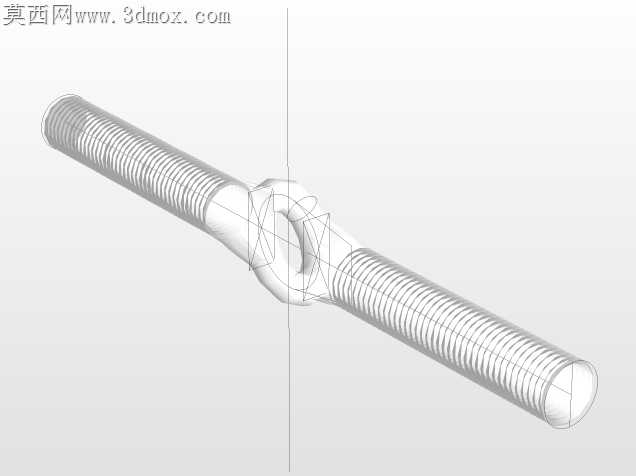

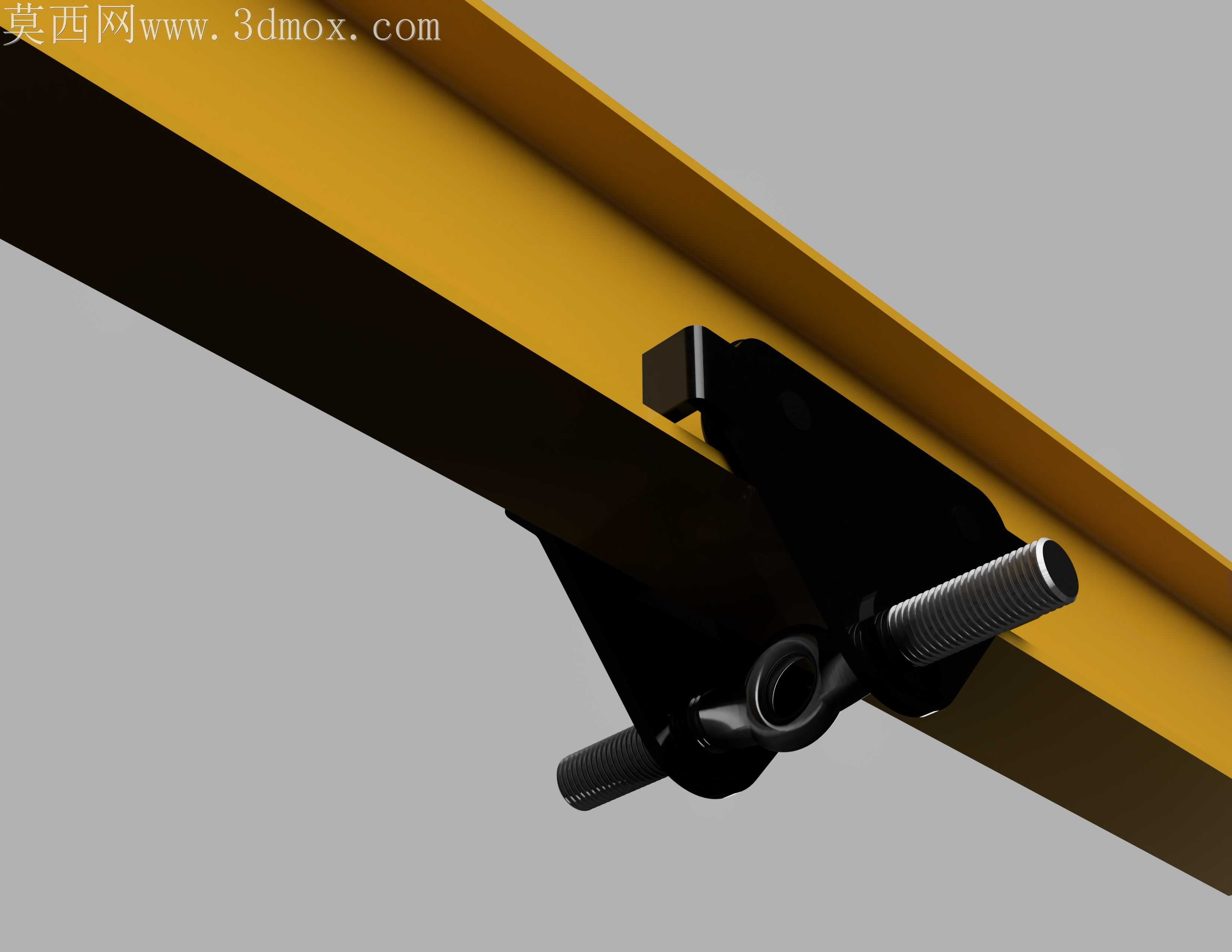

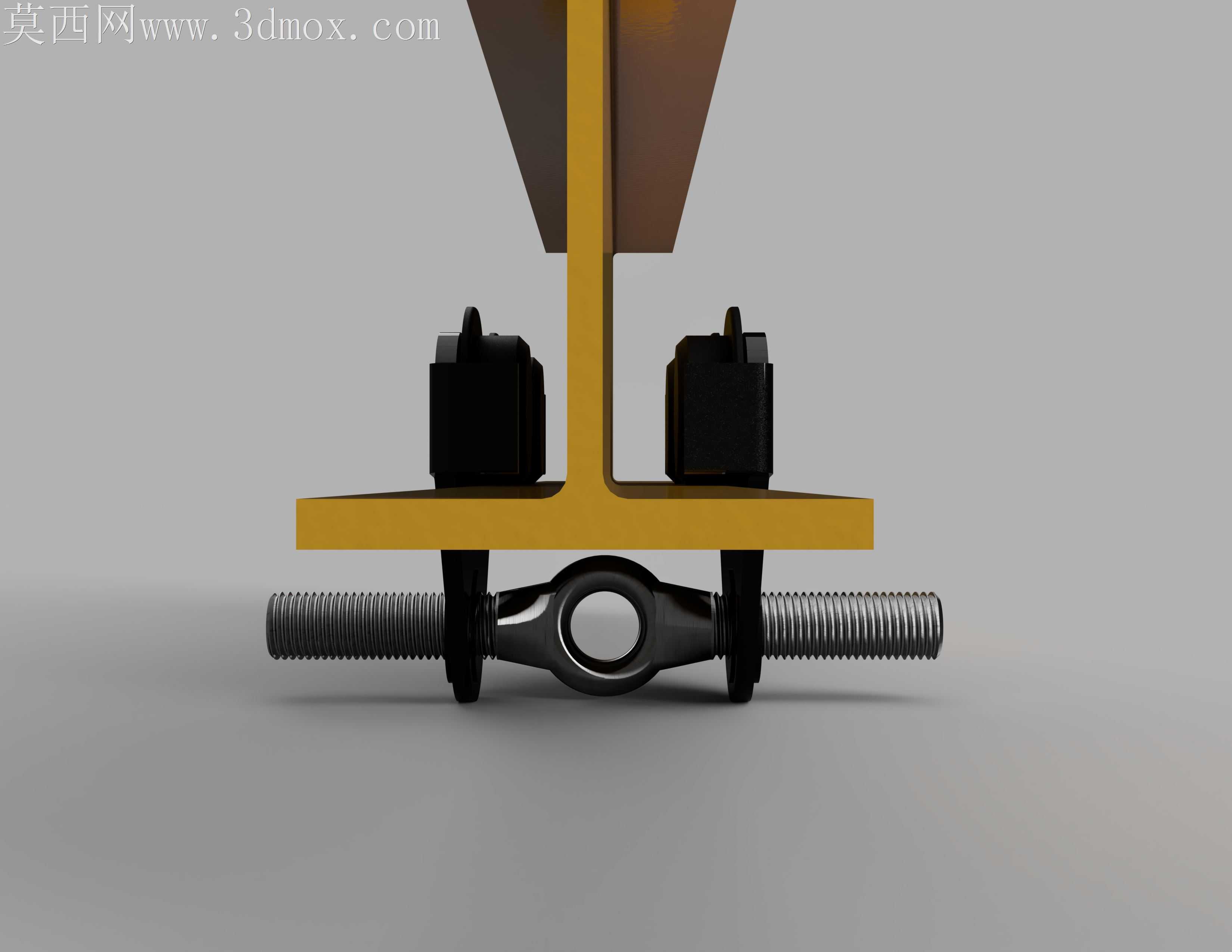

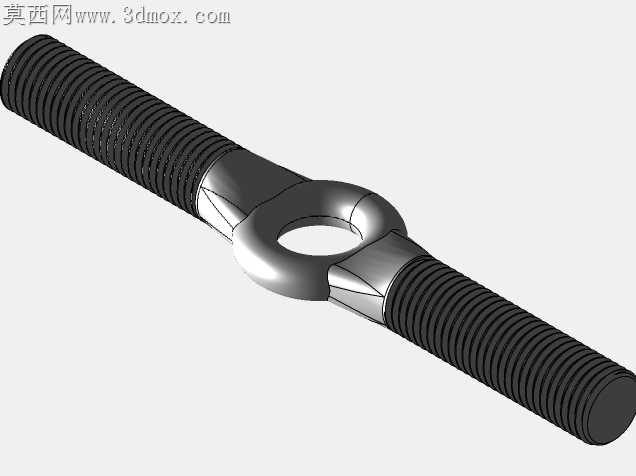

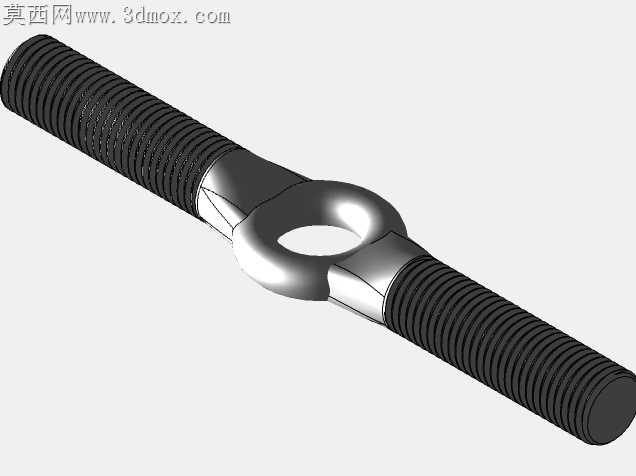

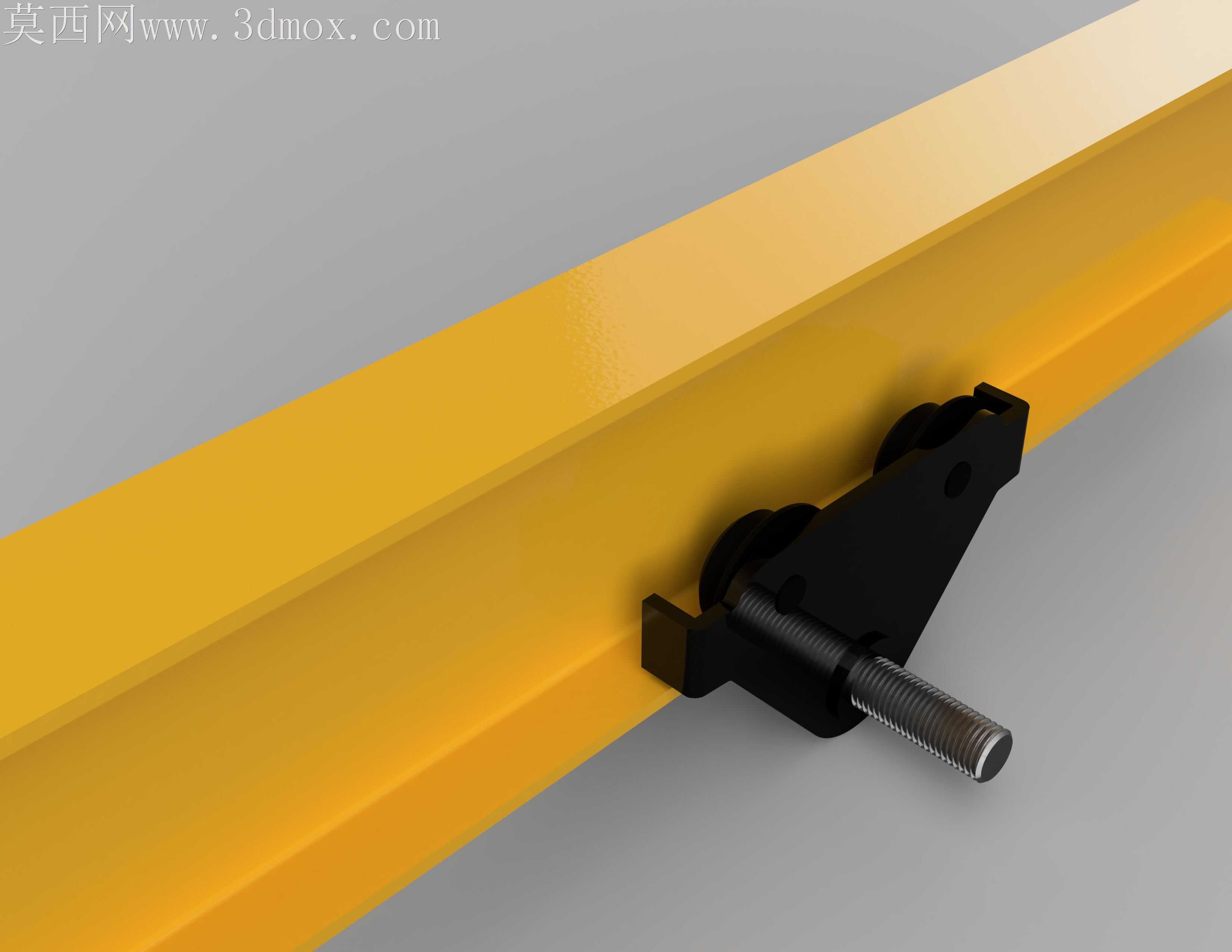

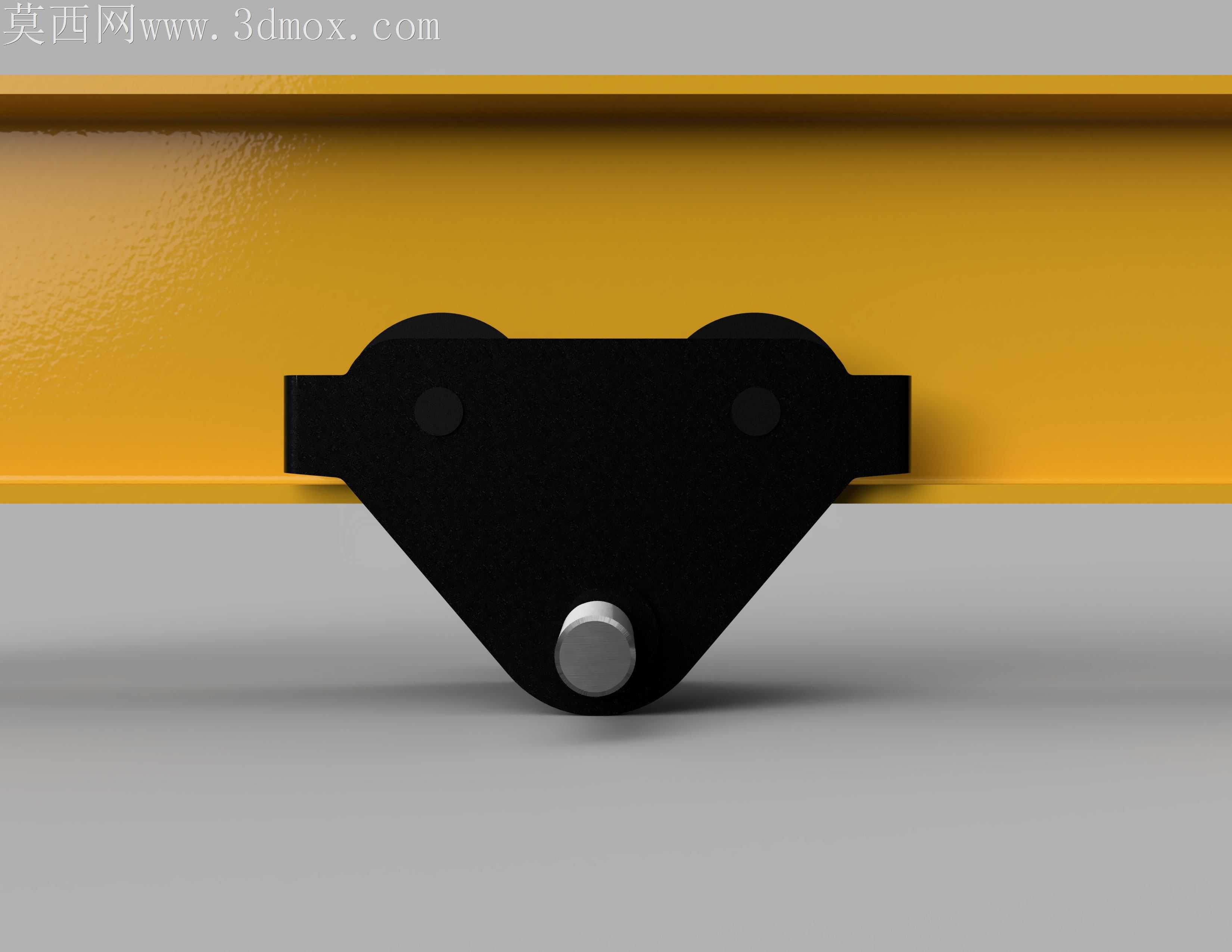

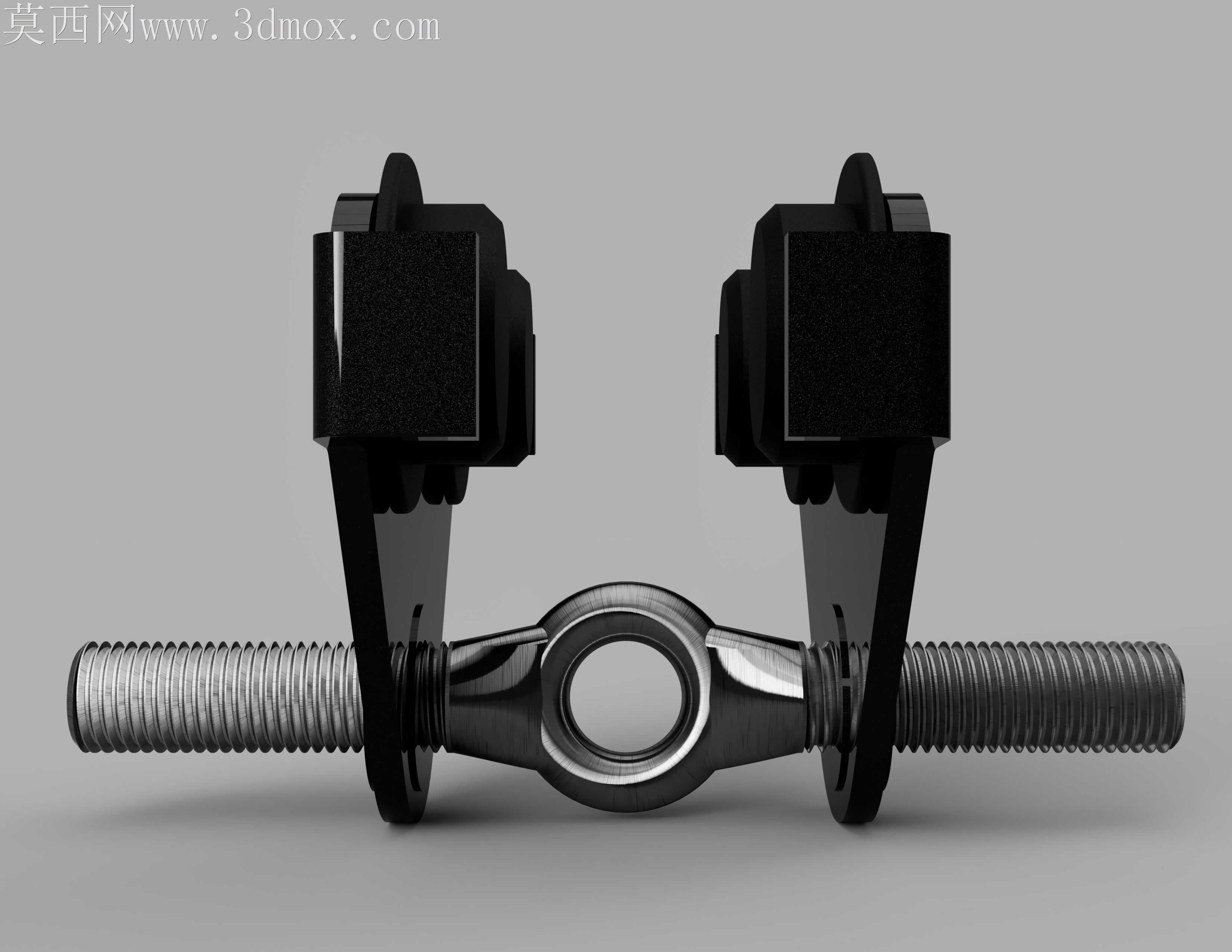

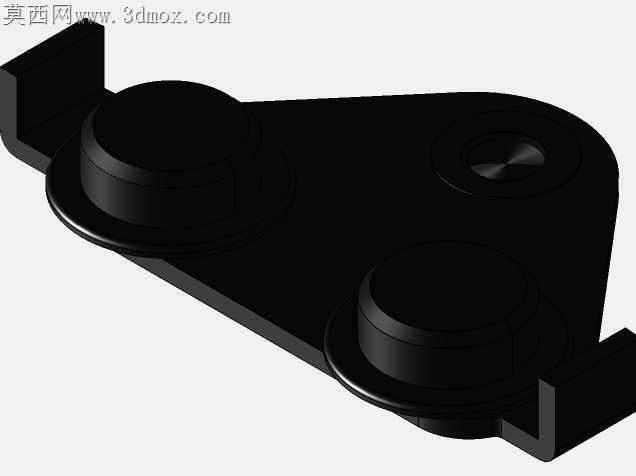

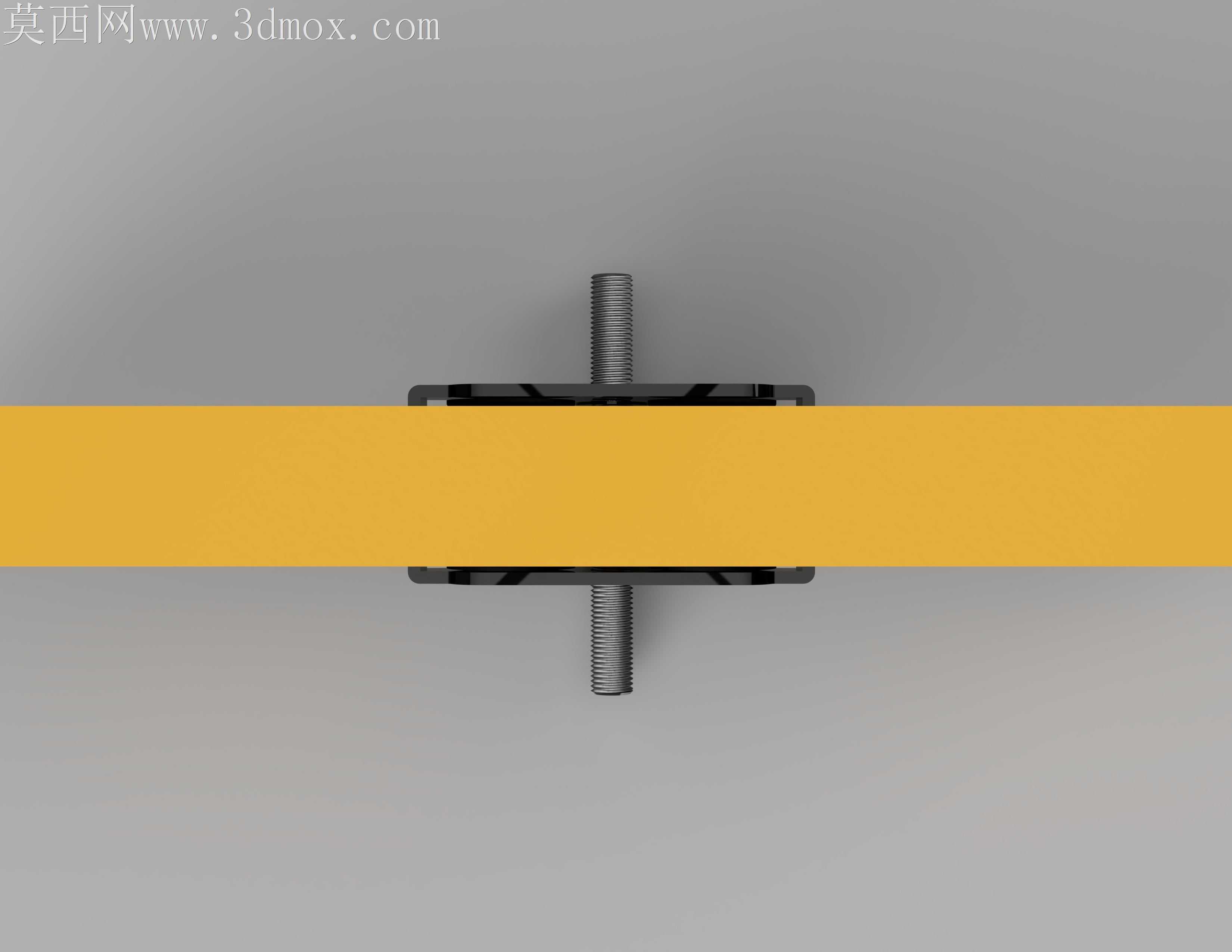

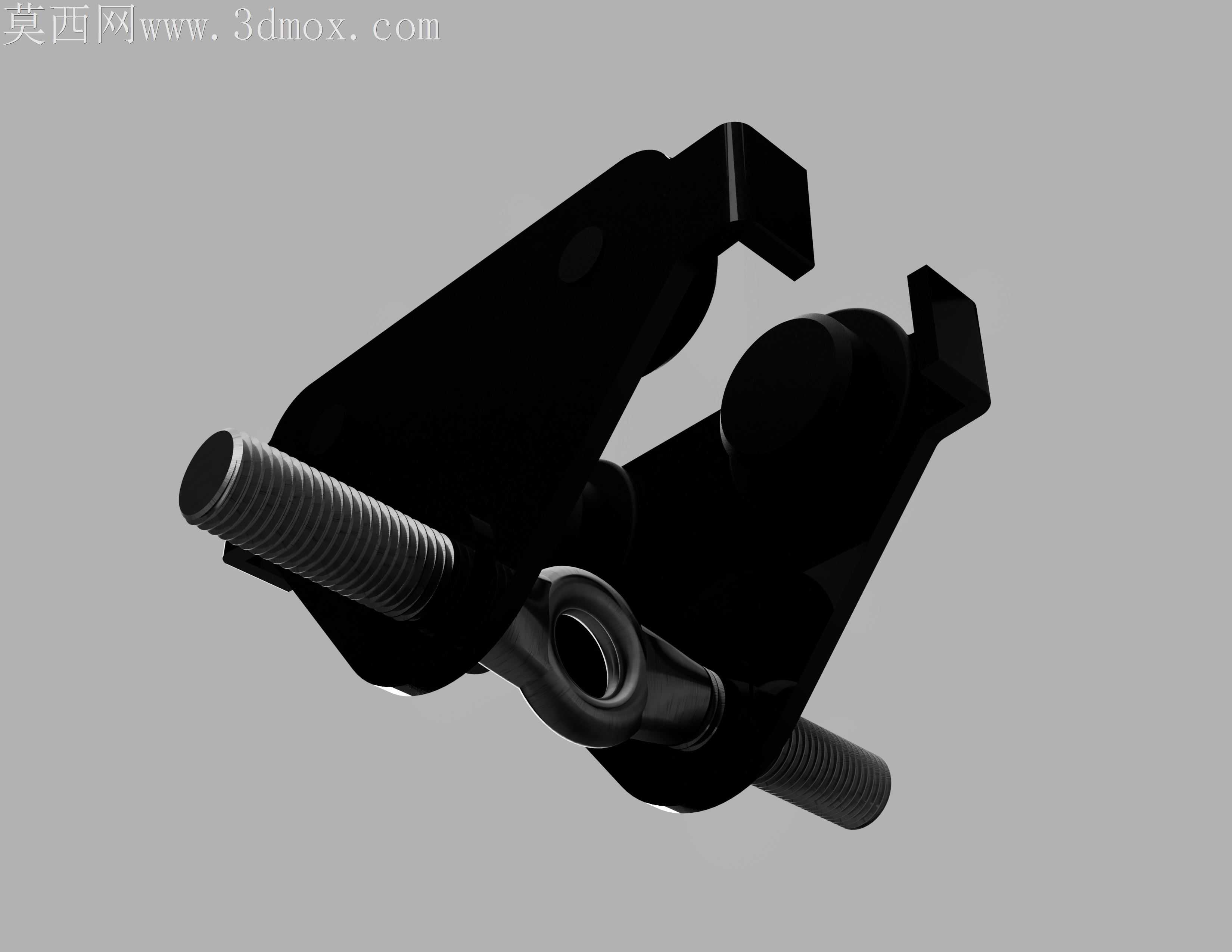

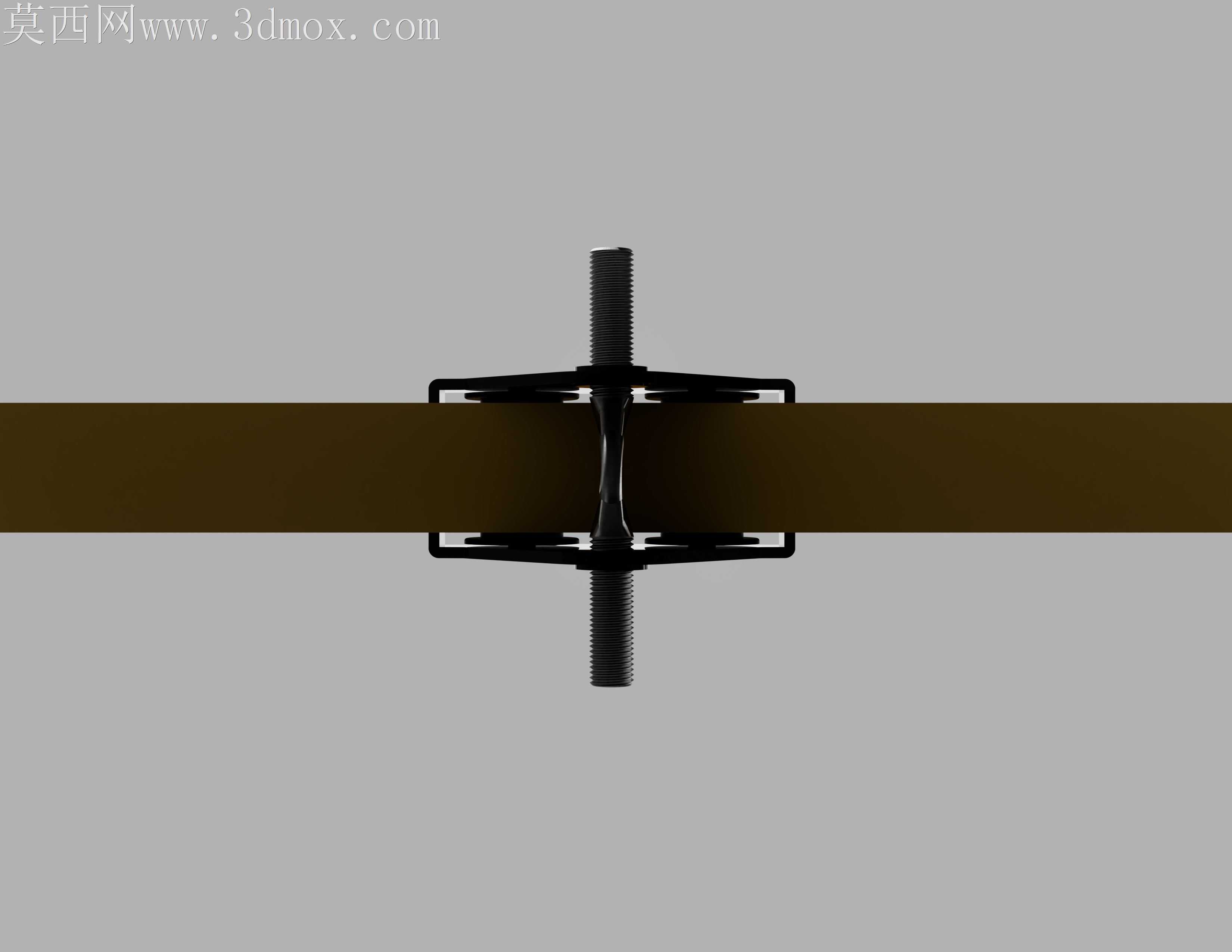

车间现场的链式起重机长期满负荷运行时，配套行走台车的轮组偏磨、调节螺杆卡滞是高频故障点，根源往往是初始设计阶段未给加工公差、装配间隙留足适配余量，这款台车的结构设计恰好围绕这些现场痛点做了针对性调整。轮架的侧板折弯处没有做直角锐边处理，而是预留了1.5mm的内圆角过渡，既避免折弯加工时外侧板材出现拉伸裂纹，也能消除轮轴安装时的直角干涉，不用装配时额外修磨边角。四个行走轮的安装轴孔采用了同轴度0.02mm的配做工艺要求，轮组与工字钢轨道的接触间隙控制在0.3-0.5mm之间，既不会因为间隙过小出现卡轨，也不会因为间隙过大导致吊重时轮缘啃轨，实测500kg额定载荷下轮组的接触应力分布均匀，没有出现局部应力集中的压痕。前端伸出的调节螺杆采用了梯形螺纹设计，牙型角30度的结构比普通三角螺纹的耐磨性提升40%以上，螺杆根部与轮架连接的位置做了直径放大2mm的卸荷槽，避免吊重冲击时螺纹根部出现应力断裂，螺杆表面预留了发黑处理的加工余量，装配后不需要额外做防锈涂装就能适应车间多粉尘、少量油污的工况。轮架上的减重孔没有采用规则的圆形开孔，而是顺着载荷传递的路径做了异形切边，在不降低整体结构刚度的前提下，比同载荷的实心轮架减重18%，减少了行走机构的自重负载。销轴的安装孔位都做了1mm的倒角引导，装配时不需要硬敲就能顺利穿入，还能避免销轴端部的毛刺刮伤孔壁，长期拆装维护也不会出现孔位失圆的问题。轮组的卡槽宽度对应不同规格的工字钢翼缘做了尺寸适配，轴A处的最大管宽、轴B处的最大管宽都匹配常规车间起重轨道的尺寸范围，不需要额外加装垫片就能直接适配安装，减少了现场改装的工作量。调节螺杆的行程预留了15mm的调节余量，轨道出现轻微磨损或者安装偏差时，不用拆下车架就能调整轮组的夹紧力度，日常维护只需要定期给螺杆加注润滑脂即可，没有复杂的维护工序。
