双轮起重吊钩滑轮组结构设计

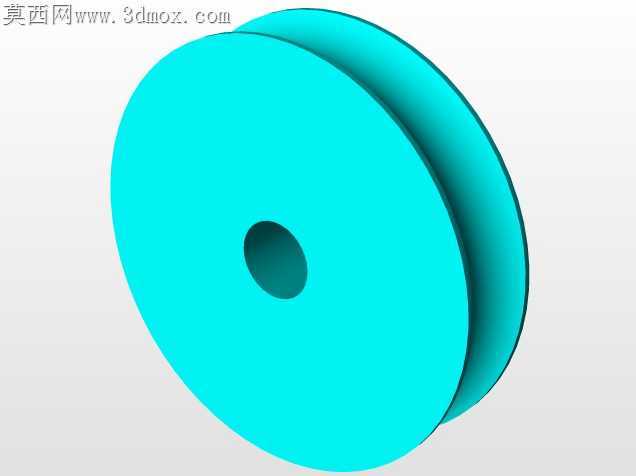

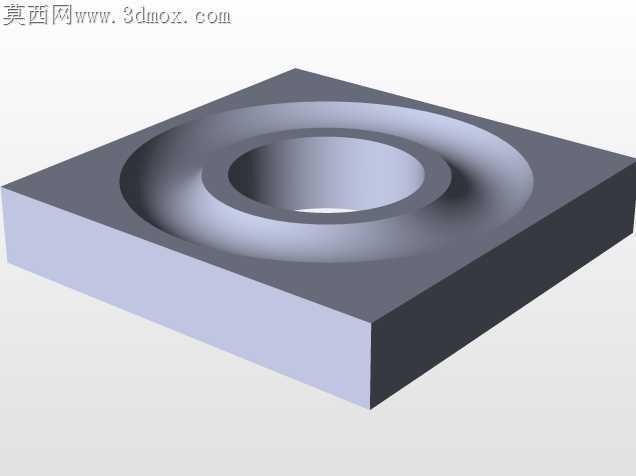

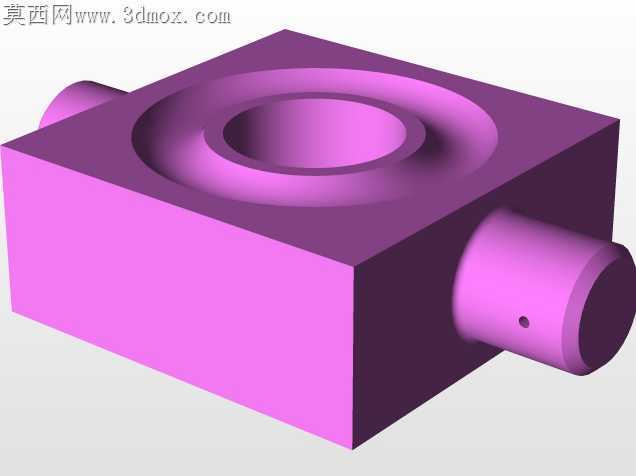

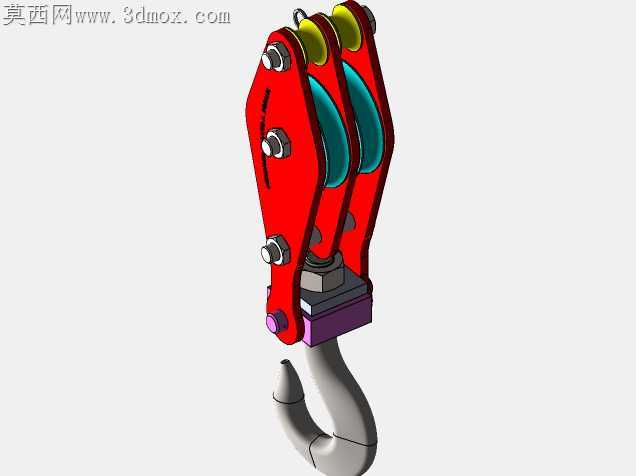

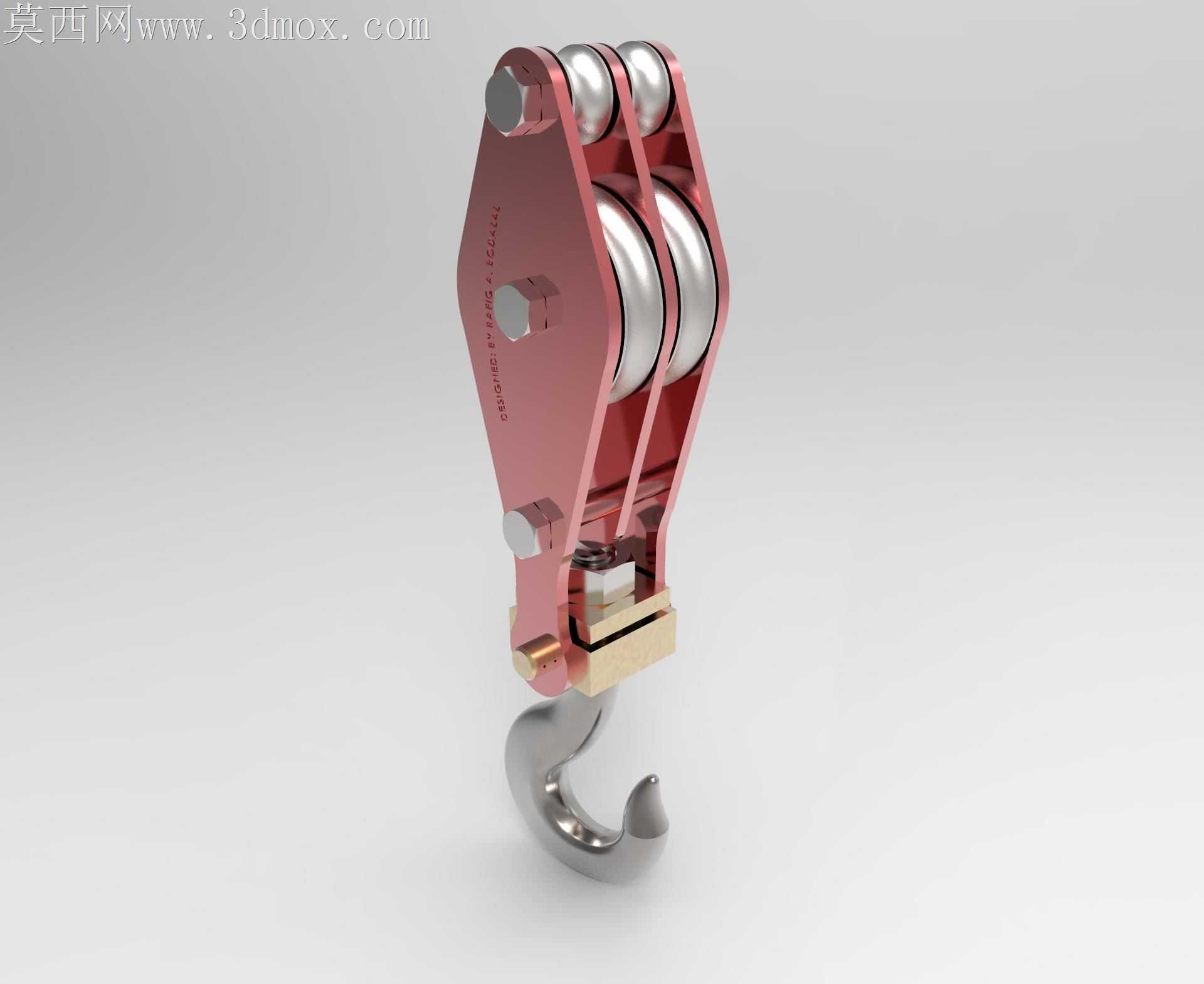

起重作业现场吊钩滑轮组的失效多源于侧板受力不均、滑轮轴窜动、钩头锁止失效这类细节隐患，这套双轮滑轮吊钩的结构设计，从加工适配的角度把这些现场反馈的问题逐一落地到零件细节里。红色的主侧板采用变截面铣削成型，并非等厚板材切割，靠近滑轮轴孔的位置做了局部加厚，轴孔周边预留了0.2mm的精镗余量，装配时滑轮轴与孔采用H7/p6的过盈配合，不需要额外加装定位销就能避免长期受载后轴的转动窜动，同时侧板外侧的轴端固定采用内六角沉头螺钉加止动垫片的组合，沉头孔深度严格匹配螺钉头厚度，装配后螺钉头完全没入侧板平面，不会在起吊过程中剐蹭钢丝绳。两块侧板之间的定距套不是通用等径套管，而是对应每根销轴的受力做了壁厚区分，承载上滑轮组的两根定距套壁厚比钩头连接位置的定距套厚1.5mm，加工时定距套两端面的平行度公差控制在0.02mm以内，锁紧后两块侧板不会出现偏斜，能保证滑轮槽与钢丝绳的对中度，减少钢丝绳的偏磨损耗。滑轮的轮槽表面做了圆弧过渡优化，轮槽边缘没有尖锐倒角，而是采用R2的圆角抛光处理，钢丝绳进出轮槽时不会被硬棱切割，滑轮内部的轴承位预留了润滑脂注油通道，通道出口正对轴承滚道位置，日常维护时不需要拆解滑轮组就能完成注油保养。下方的钩头与侧板连接的横梁采用黄铜垫块做隔层，黄铜质地偏软，既能承受钩头转动时的摩擦力，又不会磨伤钢制横梁的接触面，磨损后只需要更换黄铜垫块就能完成维护，不需要更换整个横梁构件，大幅降低后期运维成本。钩头的安全挡片采用扭簧自动复位结构，挡片的转轴位置做了防脱卡槽，扭簧的预紧力调整到刚好能挡住钩头开口，又不会在挂取钢丝绳时需要过大的扳动力，现场作业时不会因为挡片过紧影响挂绳效率，也不会因为挡片过松失去防脱作用。所有外露的钢制零件表面都做了喷塑处理的工艺预留，喷塑层厚度控制在0.1mm以内，不会影响零件之间的装配间隙，红色的涂层也能在作业现场起到高可见度的警示作用，避免作业人员误碰运行中的吊具。整套结构没有多余的装饰性设计，每一处尺寸公差、材料选型、配合方式都对应加工落地的可行性，不需要特殊的定制刀具就能完成所有零件的机加工，普通的铣削、车削、钻削设备就能满足加工要求，装配时也不需要专用工装，按照销轴的定位顺序就能完成整机组装，完全适配中小机械加工厂的生产条件，组装完成后不需要额外的调整就能直接满足起重作业的载荷要求。
