R407C制冷剂海水冷凝冷却制冷系统

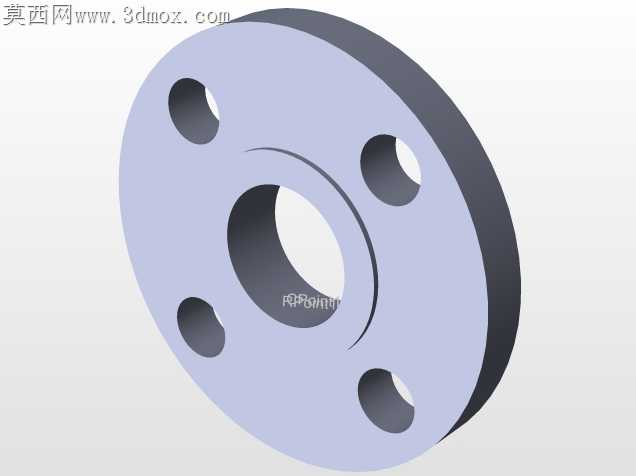

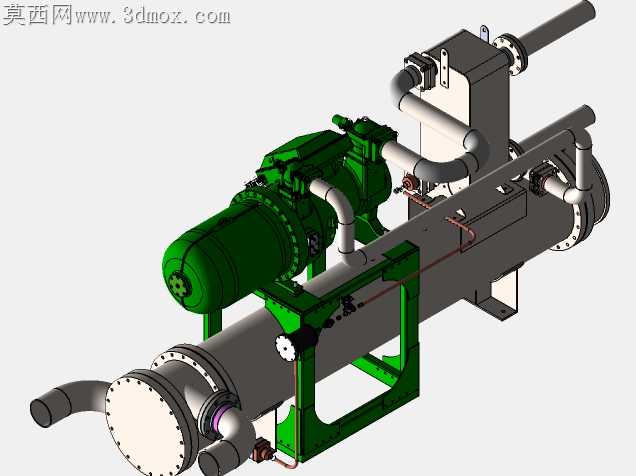

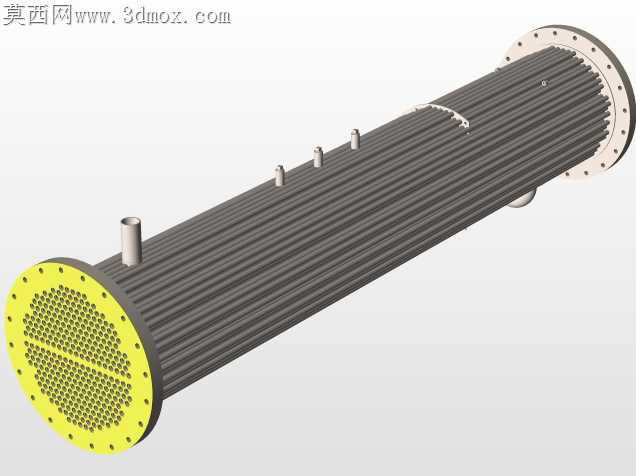

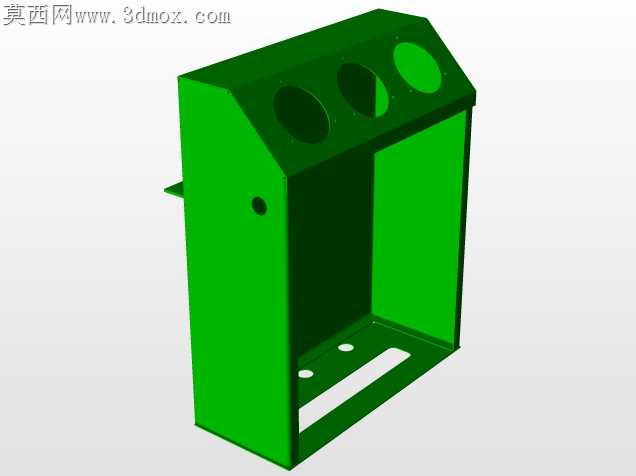

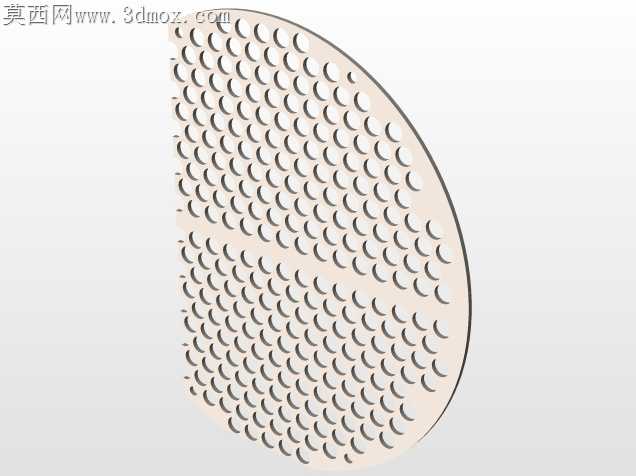

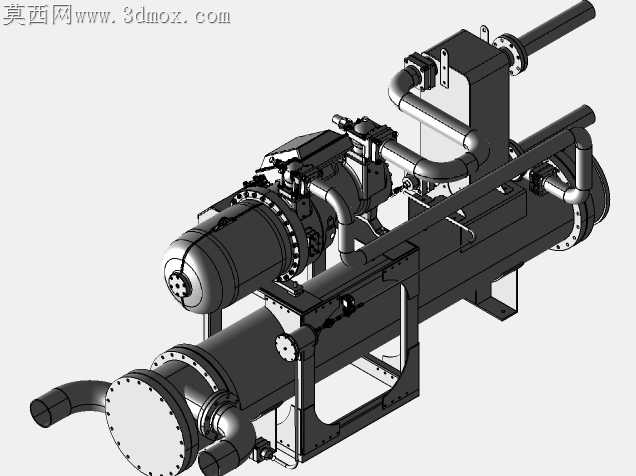

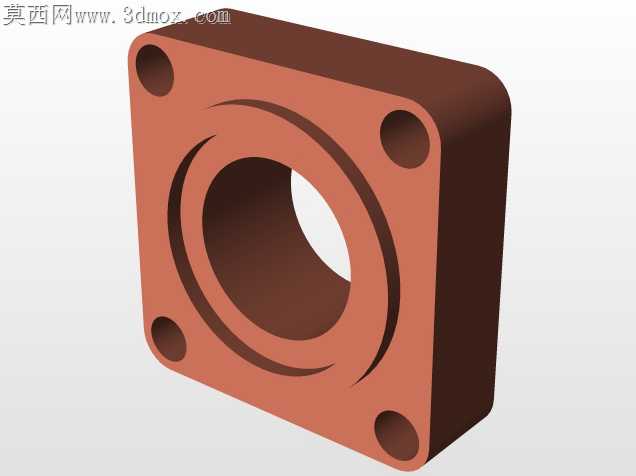

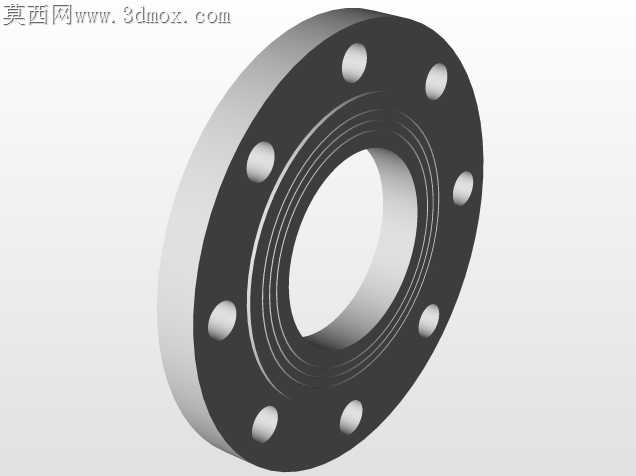

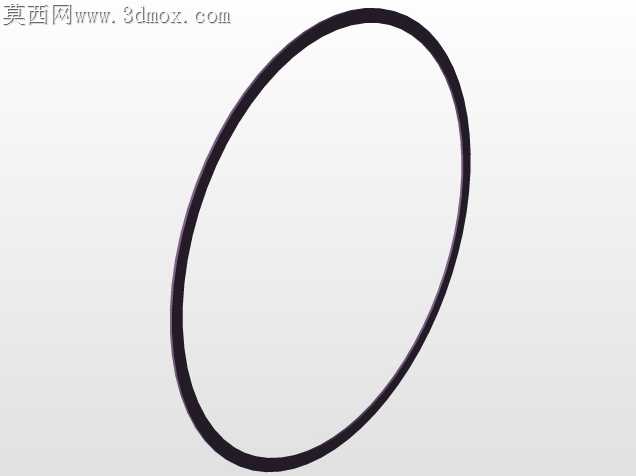

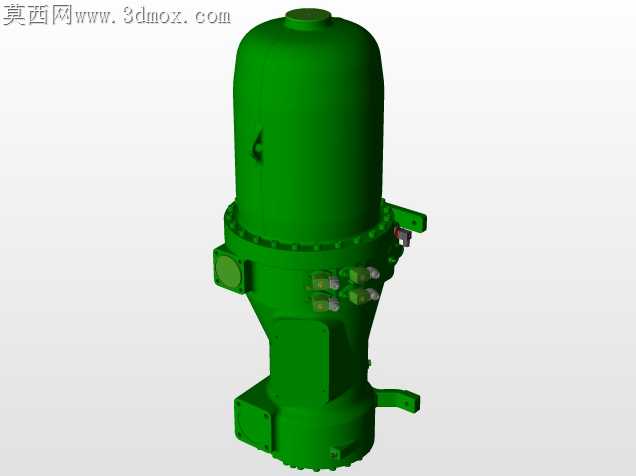

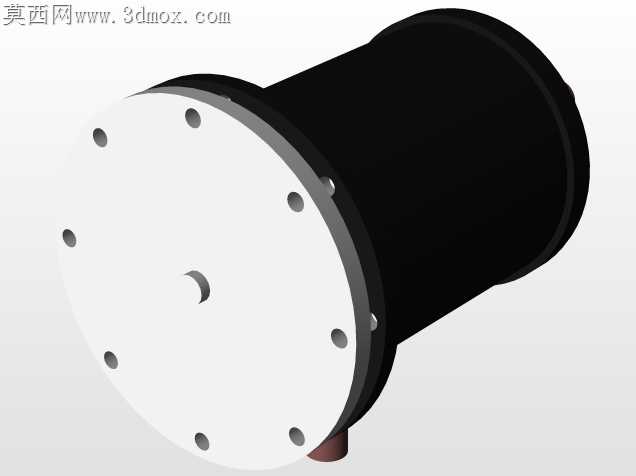

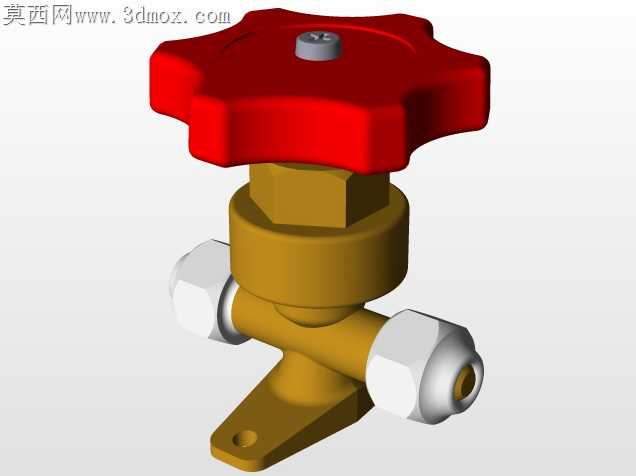

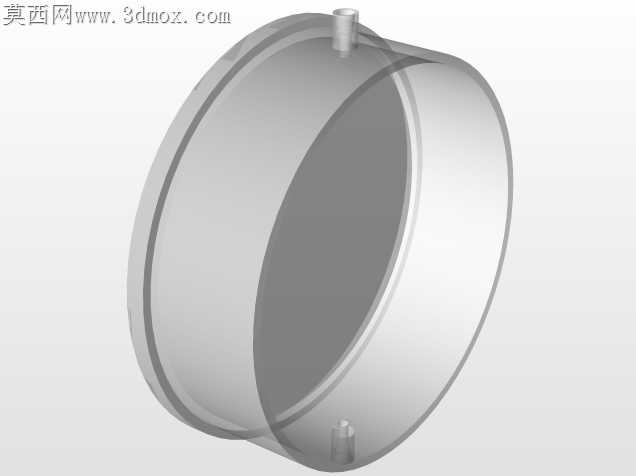

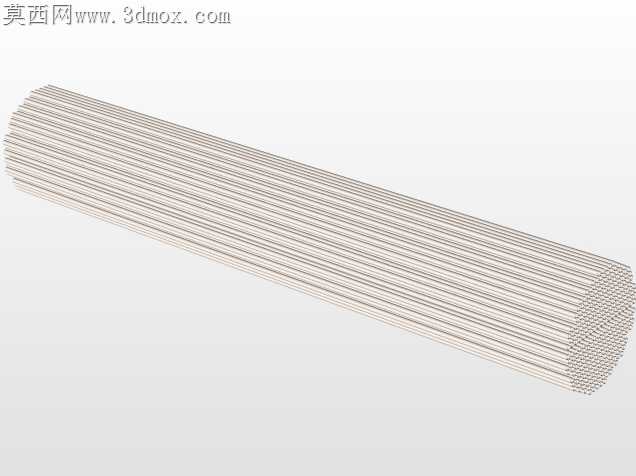

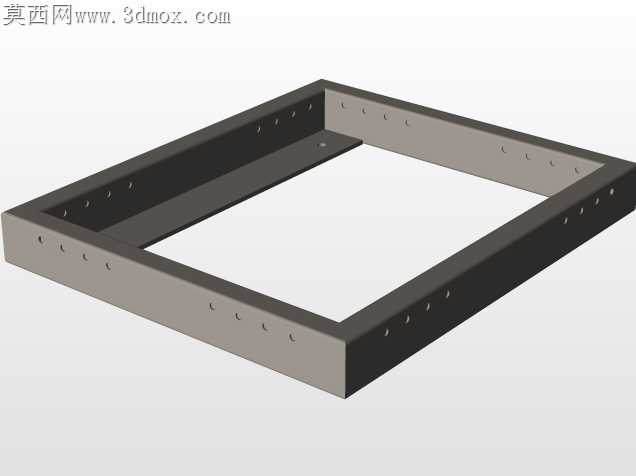

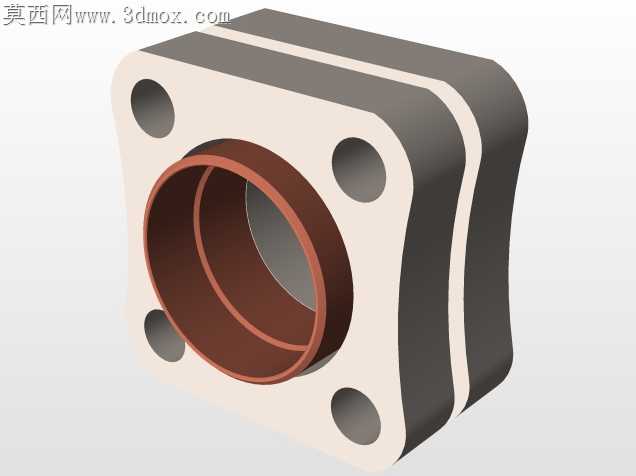

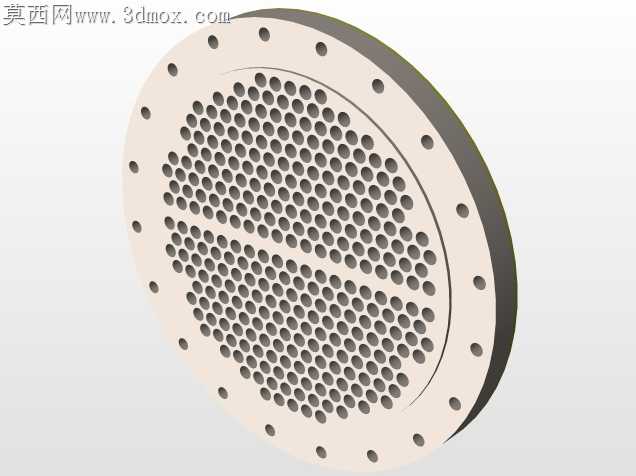

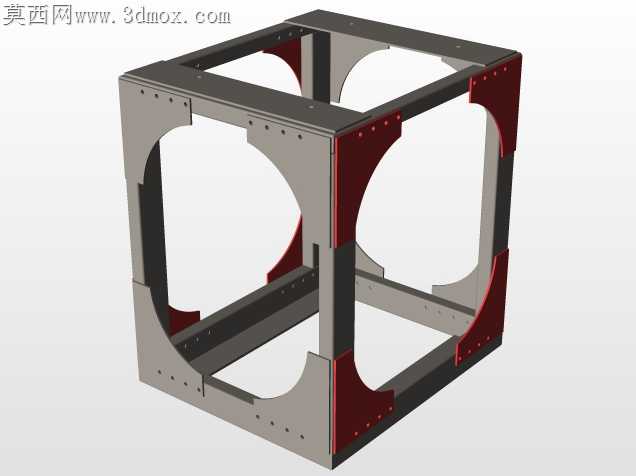

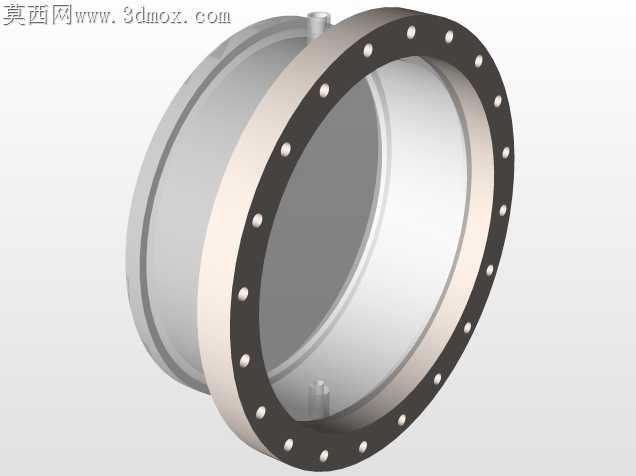

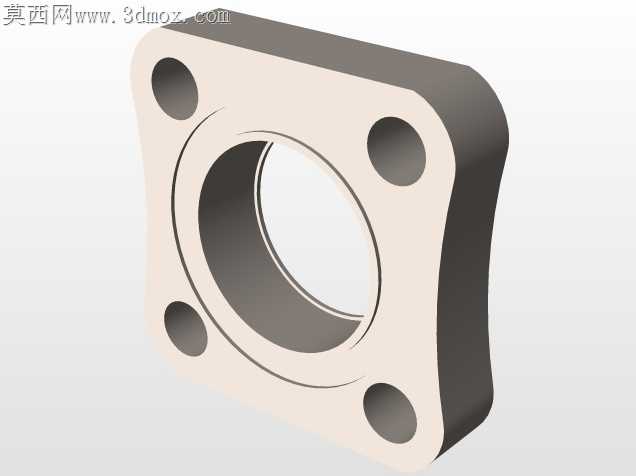

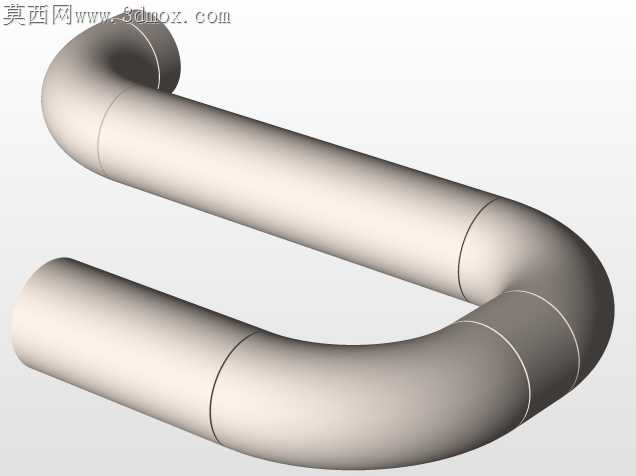

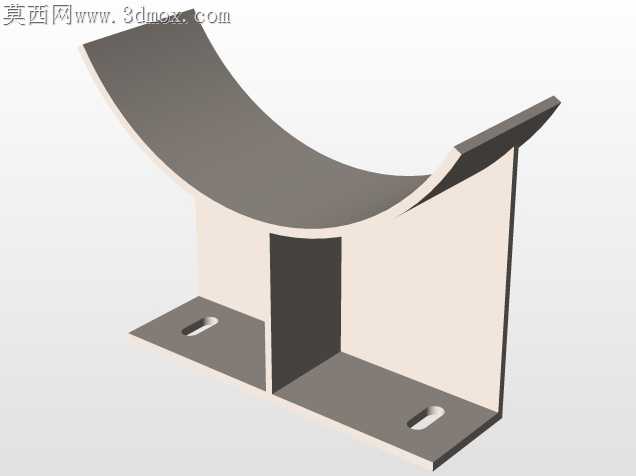

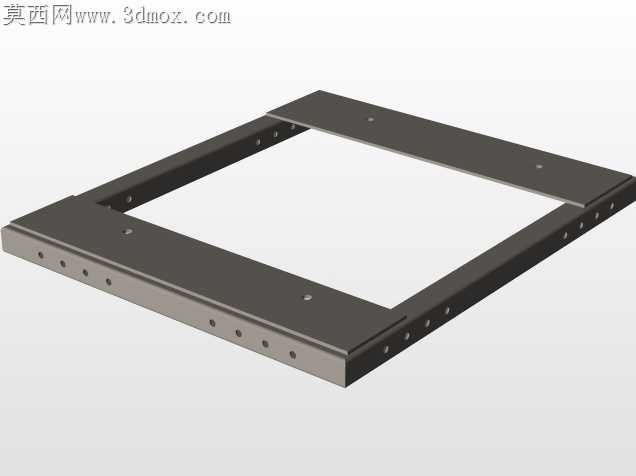

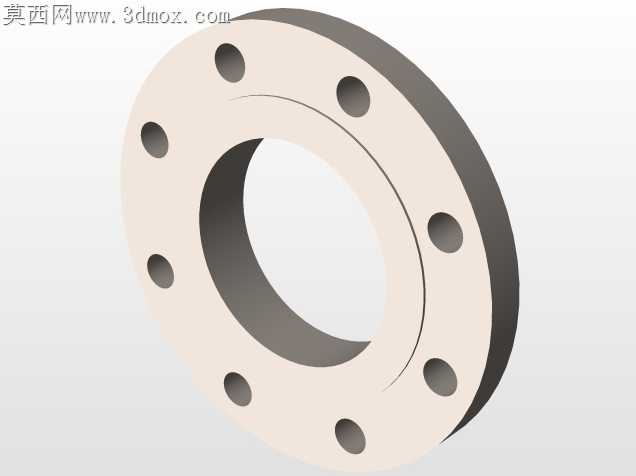

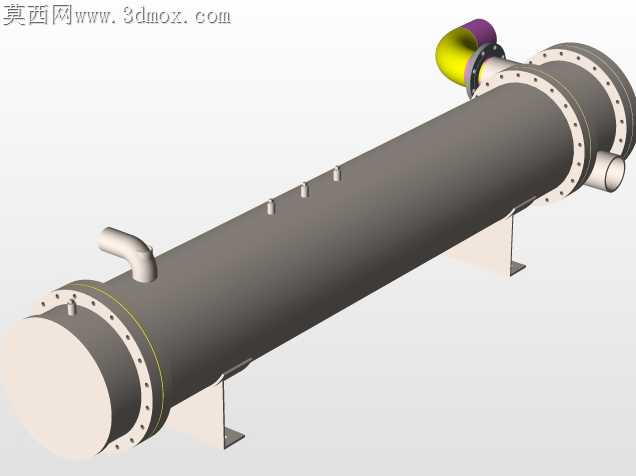

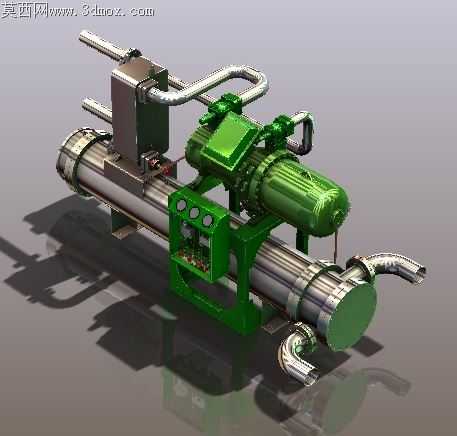

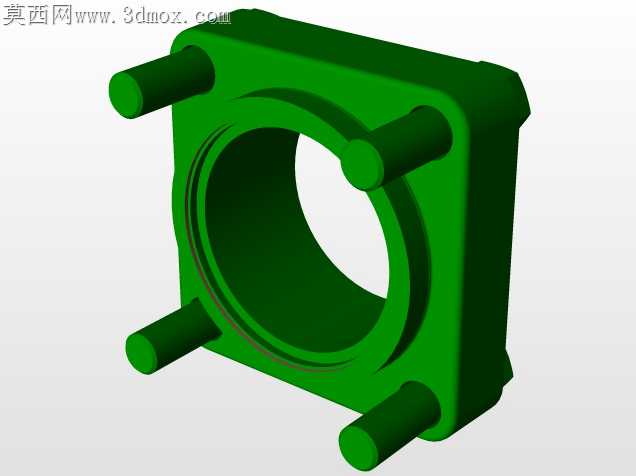

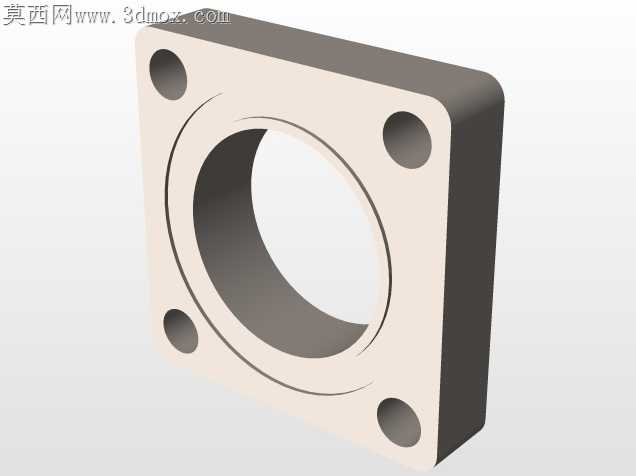

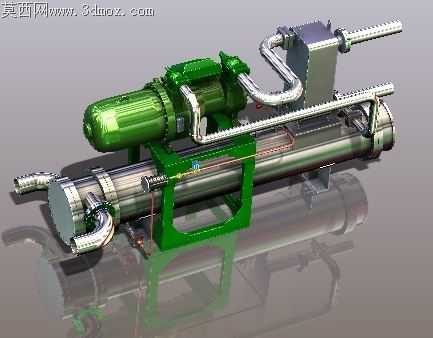

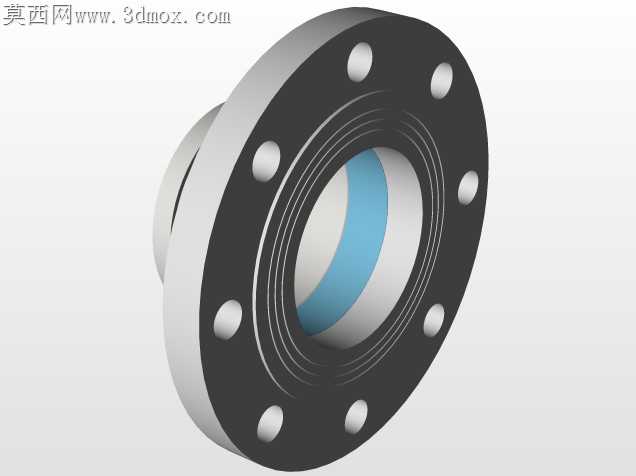

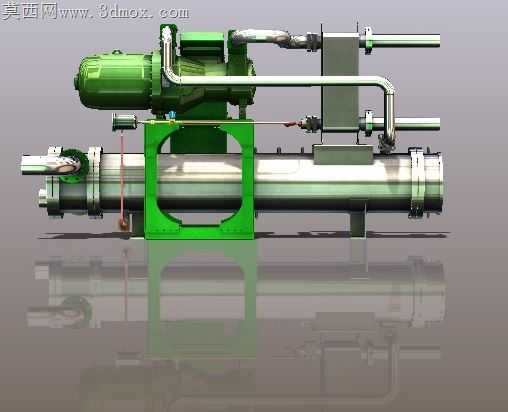

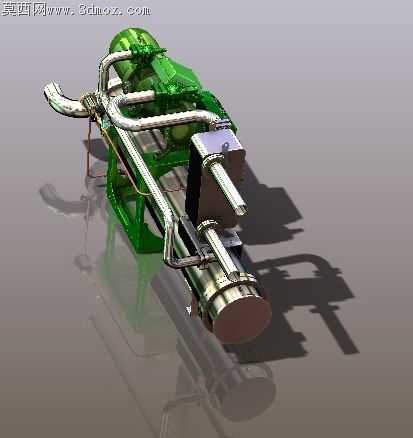

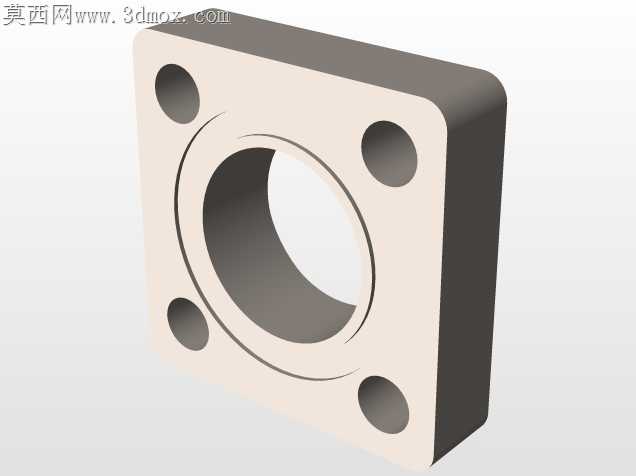

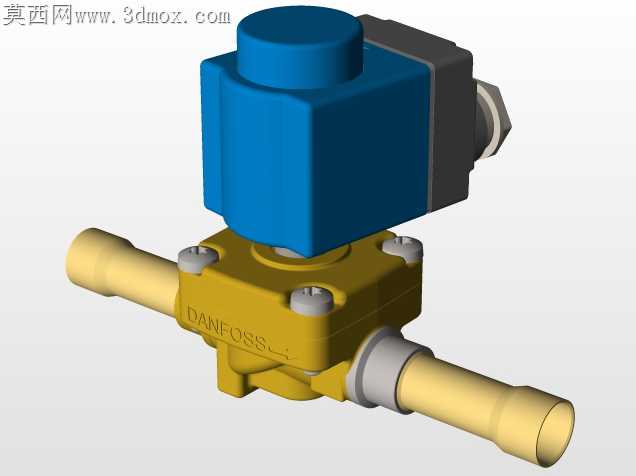

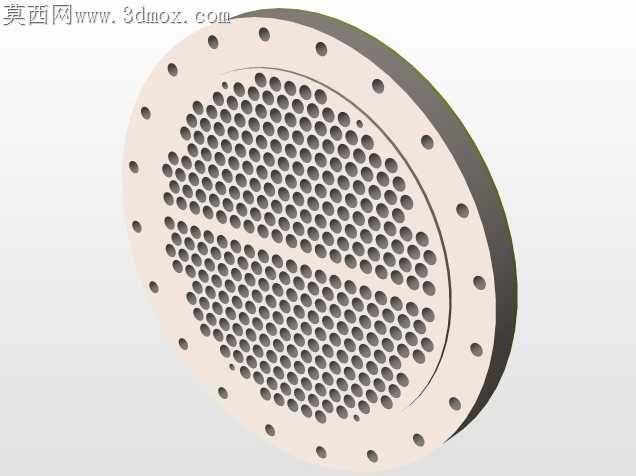

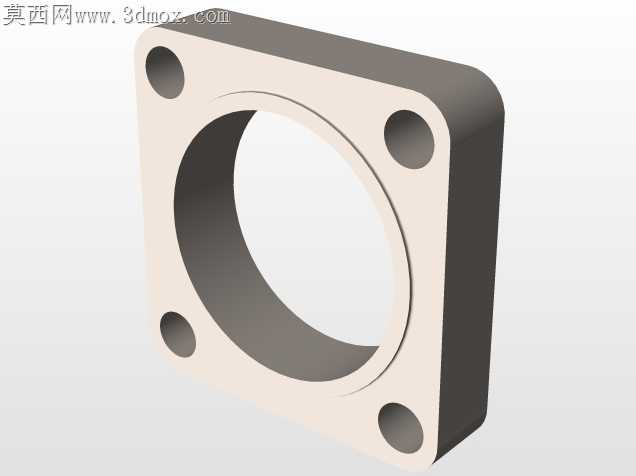

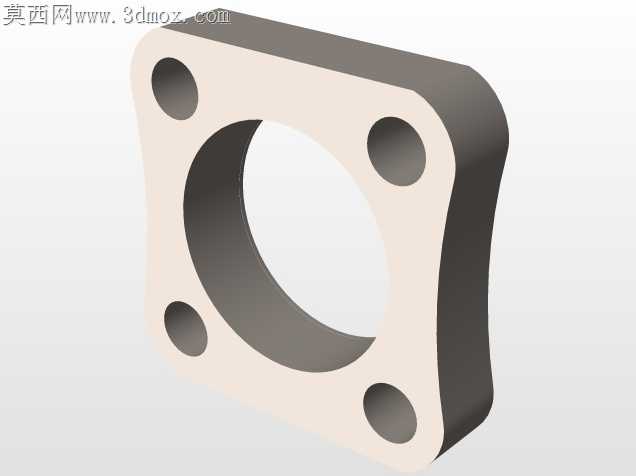

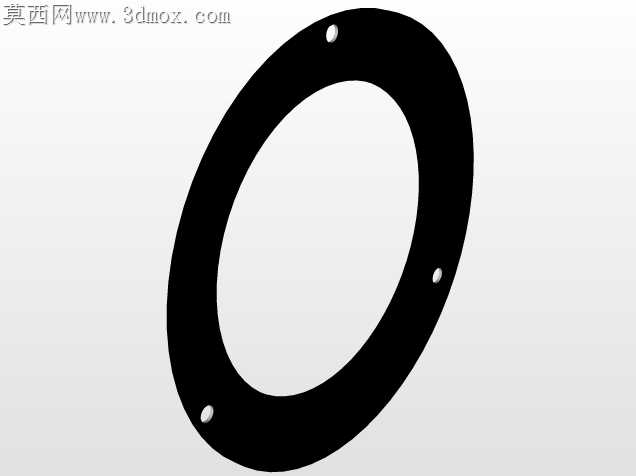

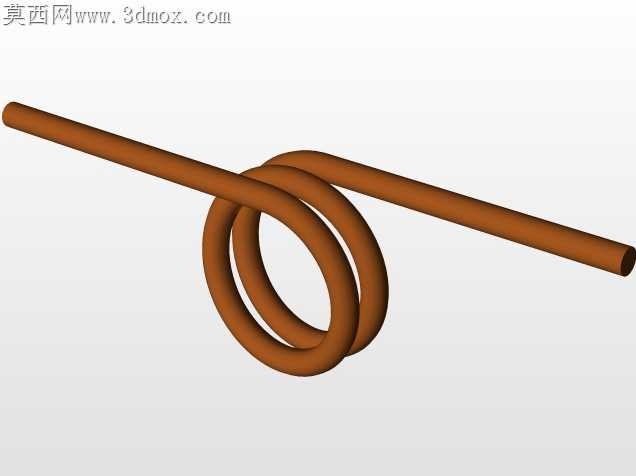

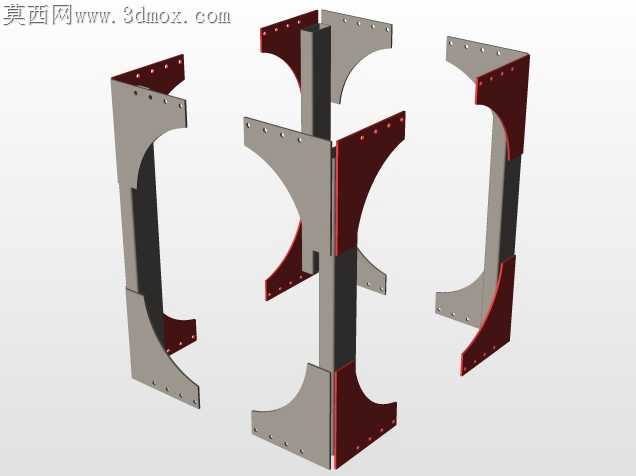

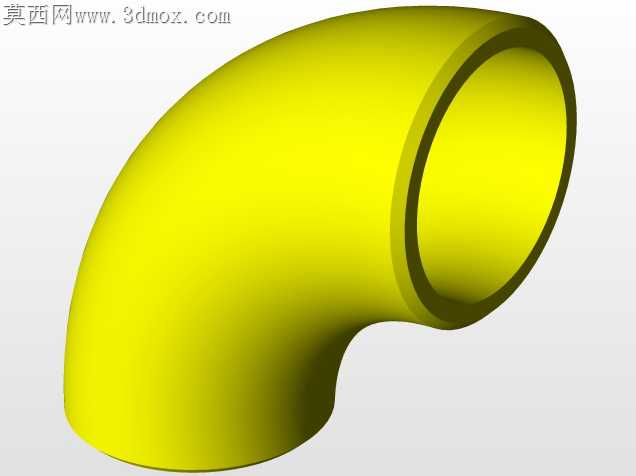

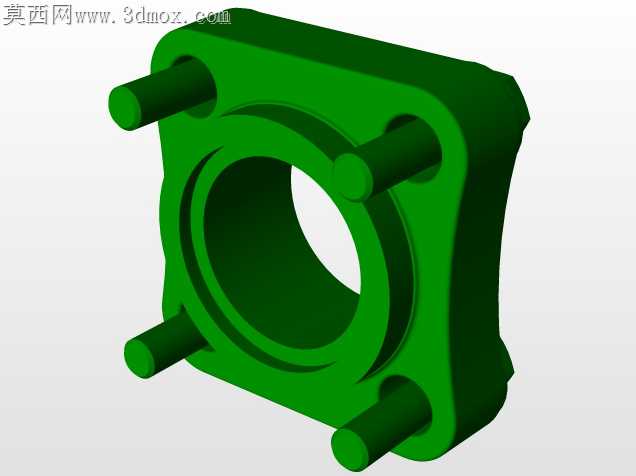

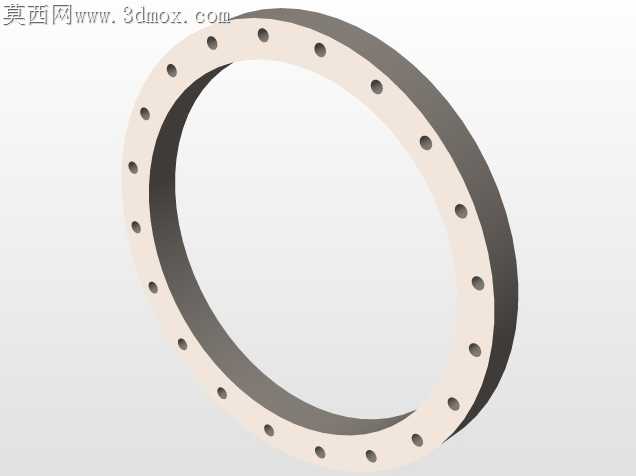

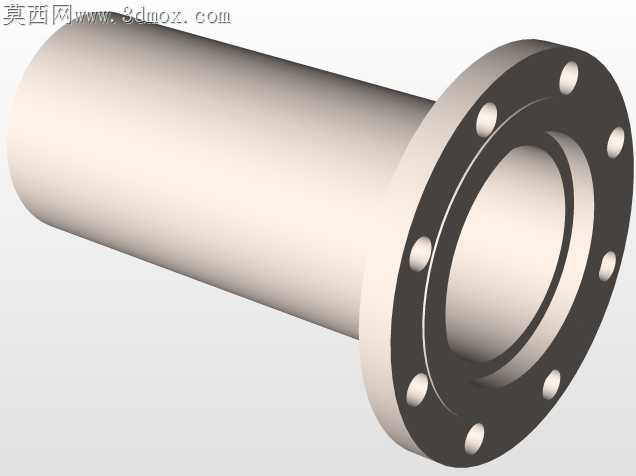

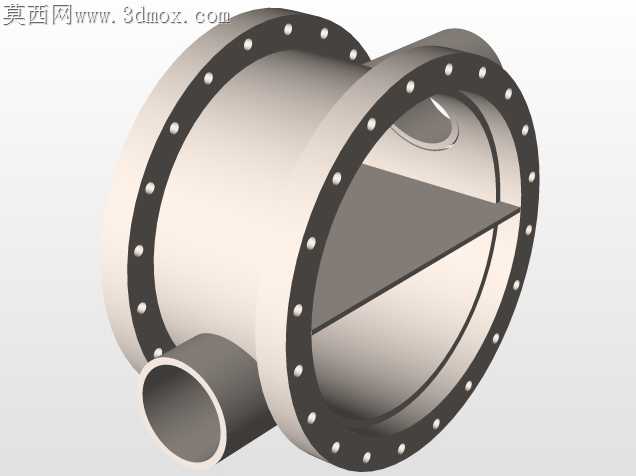

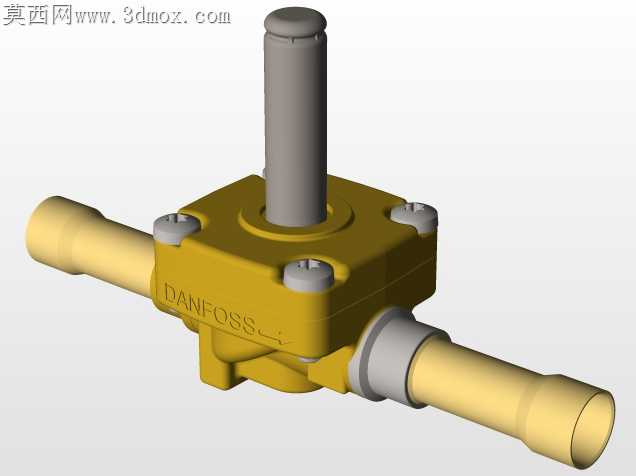

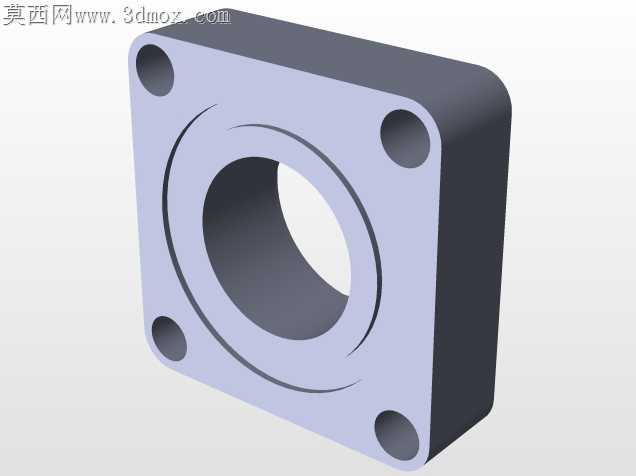

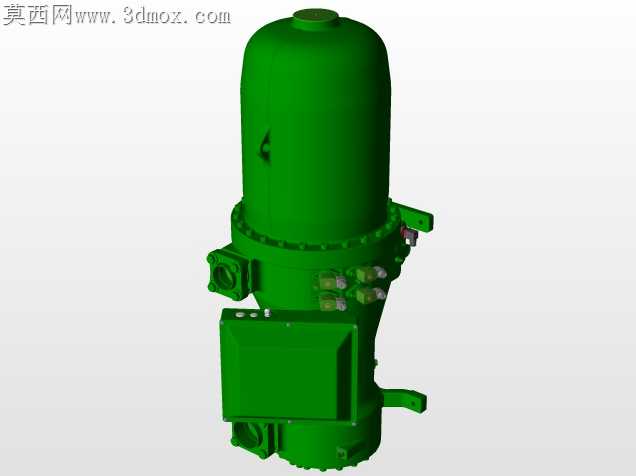

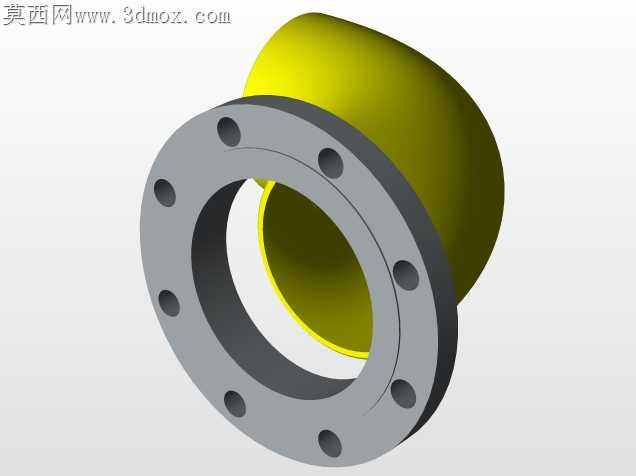

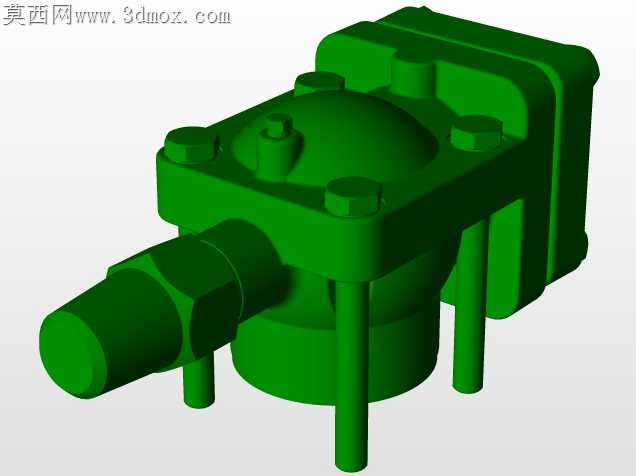

海水工况下的冷凝换热环节，最容易出现的问题是管程与壳程的密封失效——带盐分的流体一旦渗入压缩机侧，会直接造成运动部件腐蚀、润滑油乳化，整套制冷回路直接报废。这套R407C冷却系统的结构设计，从装配逻辑层面把密封冗余做在了每一处连接节点上。卧式壳管式冷凝器的端盖法兰没有采用常规的等距螺栓排布，靠近海水进出水口的位置螺栓密度提升了40%，对应位置的密封垫片做了双层叠压结构，装配时不需要额外涂抹密封胶，靠金属法兰的平面度公差和垫片压缩量就能实现零渗漏，哪怕长期受海水侧的压力波动冲击，也不会出现密封面翘曲的隐患。压缩机与冷凝器的连接管路没有走最短直线，刻意做了三段圆弧弯的缓冲结构，不是为了造型美观，是为了抵消压缩机运行时的高频振动——硬管直连的状态下，振动会直接传递到冷凝器的管板焊缝处，长期运行容易出现焊缝疲劳开裂，圆弧弯的管段相当于自带柔性缓冲，能把振动能量在管段形变中耗散掉，不需要额外加装软连接就可以降低管路疲劳风险。蒸发器侧的液位接管位置做了偏心设计，没有正对制冷剂进液口，避免高速流入的液态制冷剂直接冲击液位检测元件，造成液位信号误判，连带影响膨胀阀的供液调节精度。绿色的安装支架没有做成整体焊接结构，采用了分体螺栓连接的形式，支架与冷凝器筒体接触的面做了弧度贴合处理，装配时不需要额外配磨垫片，就能保证筒体与支架的接触面积超过85%，避免局部应力集中造成筒体变形。管板与换热管的连接采用了胀接加密封焊的双重工艺预留结构，装配时先完成胀接固定，再做端面密封焊，哪怕海水侧出现轻微的结垢造成压差波动，也不会出现换热管松动渗漏的问题。制冷剂侧的管路法兰全部采用凸面密封结构，和海水侧的平面法兰做了明确的结构区分，现场装配时不会出现密封件错装的问题，从结构根源上避免了不同介质侧密封形式混用带来的泄漏隐患。整套结构的装配顺序不需要专用工装，所有连接节点都预留了足够的扳手操作空间，现场维护时拆卸单个阀门或者传感器不需要拆解周边管路，能大幅缩短后期运维的停机时间。
