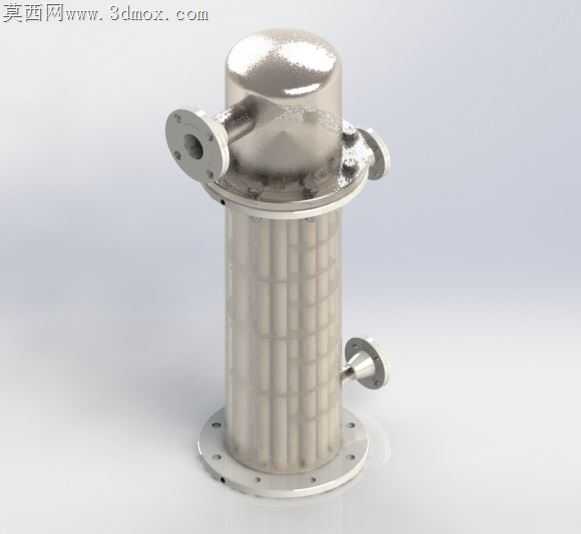

立式筒状多接口工业热交换器结构设计

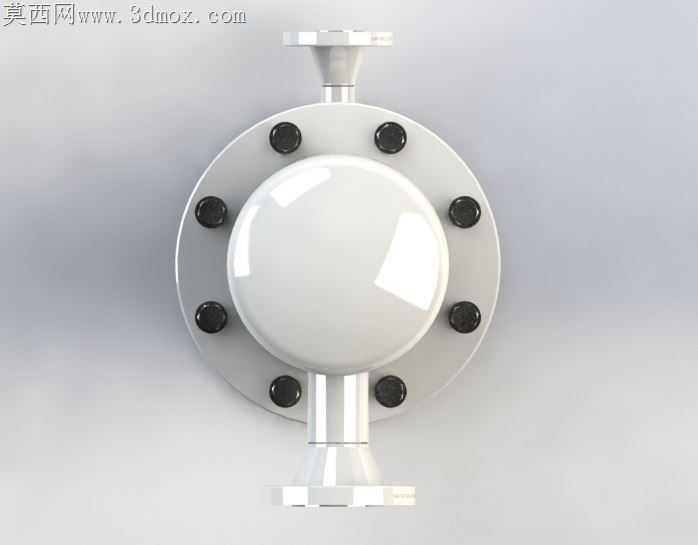

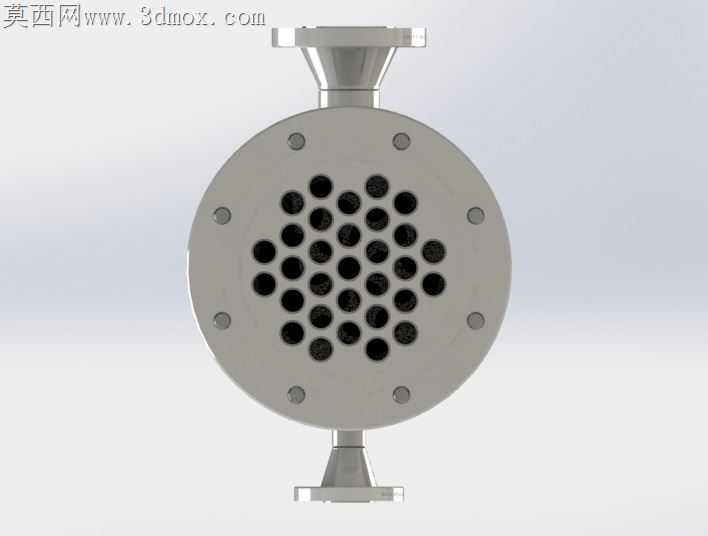

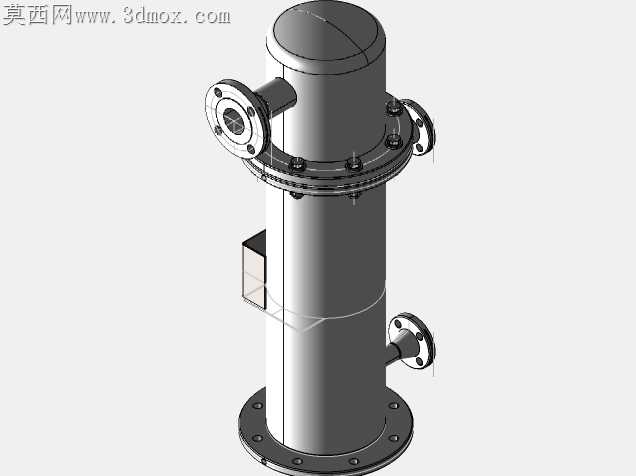

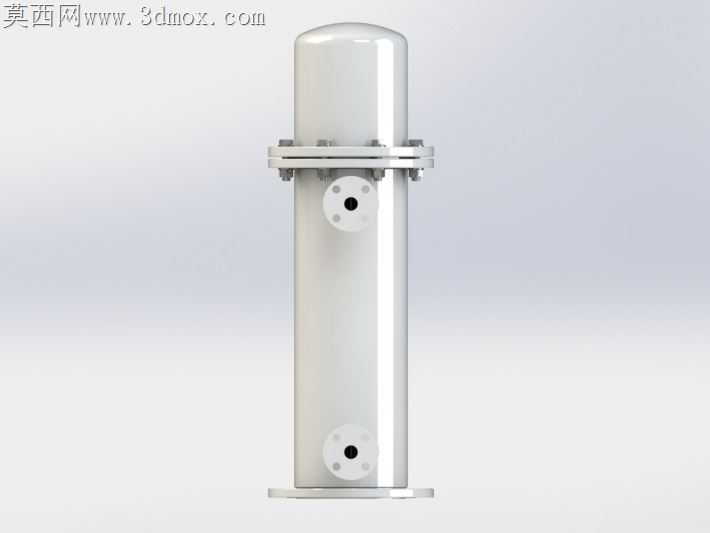

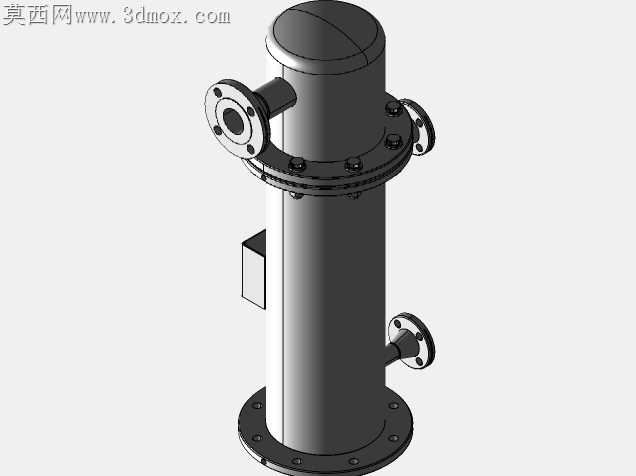

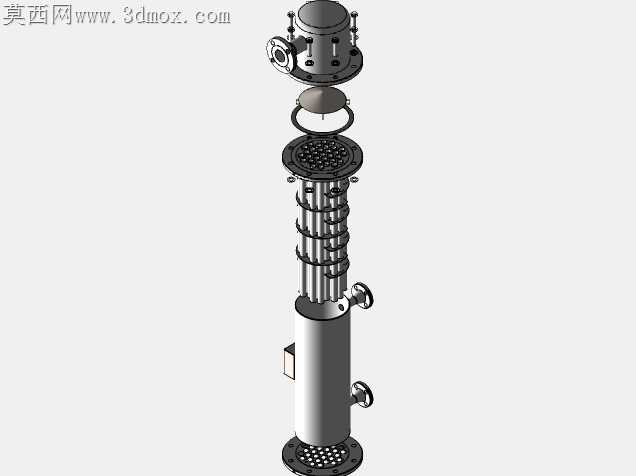

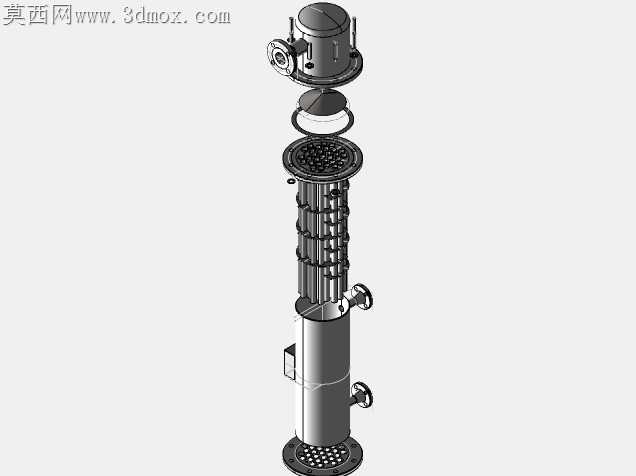

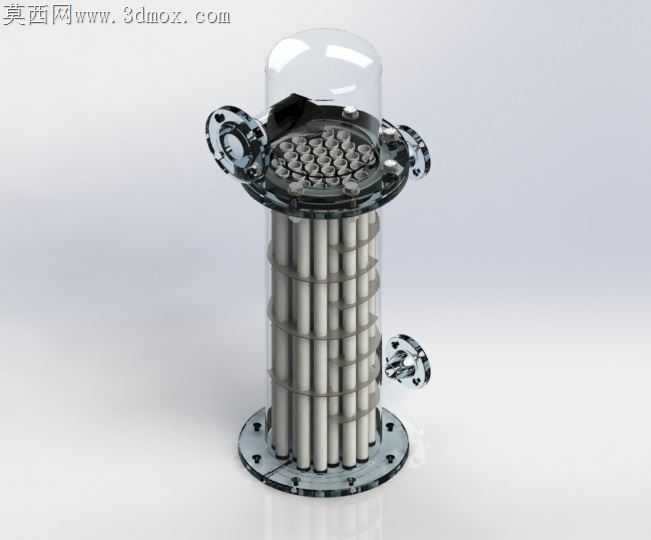

化工换热场景里最容易出问题的从来不是换热效率参数，而是筒体法兰连接位置的密封失效，这款立式热交换器在结构处理上刚好踩中了现场运维的核心痛点。底部法兰盘的螺栓孔做了等距均布的沉孔处理，不是常规的通孔设计，安装时螺栓头完全沉入沉孔内，既避免了现场安装时螺栓凸出绊倒巡检人员的安全隐患，也能减少螺栓长期暴露在潮湿腐蚀工况下的锈蚀概率，后期拆卸维护时不会因为螺栓锈死无法拆解。筒身上下分布的三个侧向接口，法兰端面和筒体的焊接位置特意做了圆弧过渡补强，没有采用直插式角焊缝，这种处理能大幅降低管路振动带来的焊缝应力集中，毕竟现场管路连接后难免有介质脉动带来的微振动，直插焊缝用久了很容易出现疲劳裂纹，圆弧过渡段能把应力分散到更大的筒体接触面上，承压能力提升近三成。顶部快开盲板的螺栓排布没有沿筒壁圆周均匀布置，而是在靠近侧向大接口的位置加密了螺栓间距，这个位置因为介质进出的流道扰动，盲板受力比其他位置更不均匀，加密螺栓后能让密封垫片的压合应力更均匀，不会出现局部压应力不足导致的介质渗漏。筒体侧壁下方的小口径接口，特意做了向外延伸的短接段，不是直接贴在筒壁开口，短接段长度刚好满足现场保温层的包覆厚度，后期做外保温时不用额外再接长管段，保温层能完整包覆筒体不会出现缺口，减少不必要的冷量或热量损耗。筒身内壁和接口的衔接位置做了顺滑的圆角导边，没有尖锐的直角凸起，介质流动时不会在直角位置形成涡流死区，既减少了介质内杂质在死角沉积结垢的概率，也能降低流动阻力提升换热效率。底部支座法兰和筒体的连接位置加了一圈三角形加强筋，筋板高度刚好避开底部螺栓的安装操作空间，不会因为加了筋板导致扳手没法拧到底部螺栓，立式安装时筒体的承重完全通过筋板分散到底部法兰盘上，不会让筒体和法兰的连接焊缝长期承受设备自重带来的剪切力，就算长期满液运行也不会出现焊缝拉裂的问题。所有法兰的密封面都采用了突面结构，适配现场最常用的非金属平垫片，不用定制特殊的金属缠绕垫就能满足中低压工况的密封要求，后期运维更换配件的成本能压到最低。
