四风机组重型冷蒸发换热设备

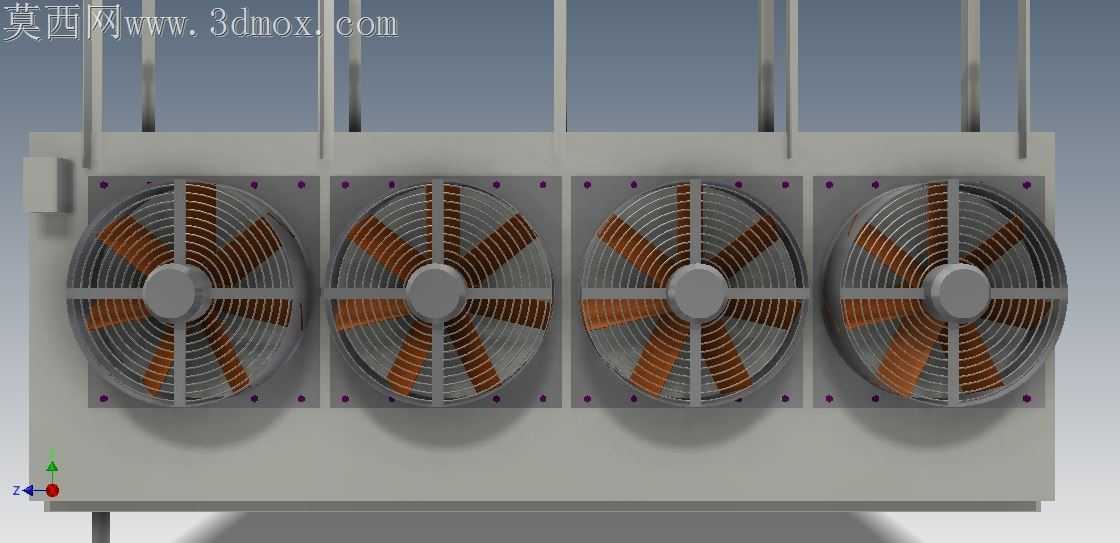

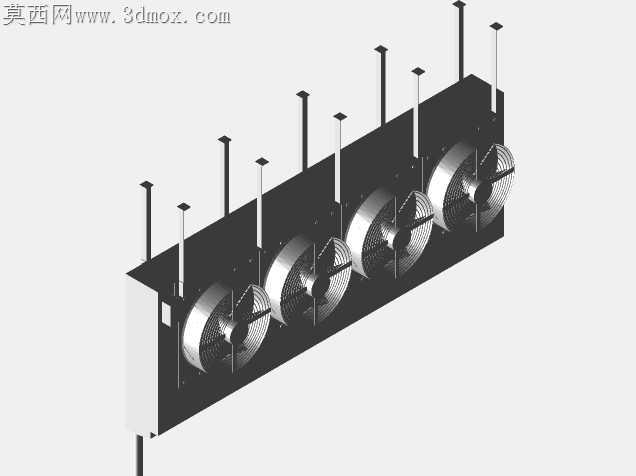

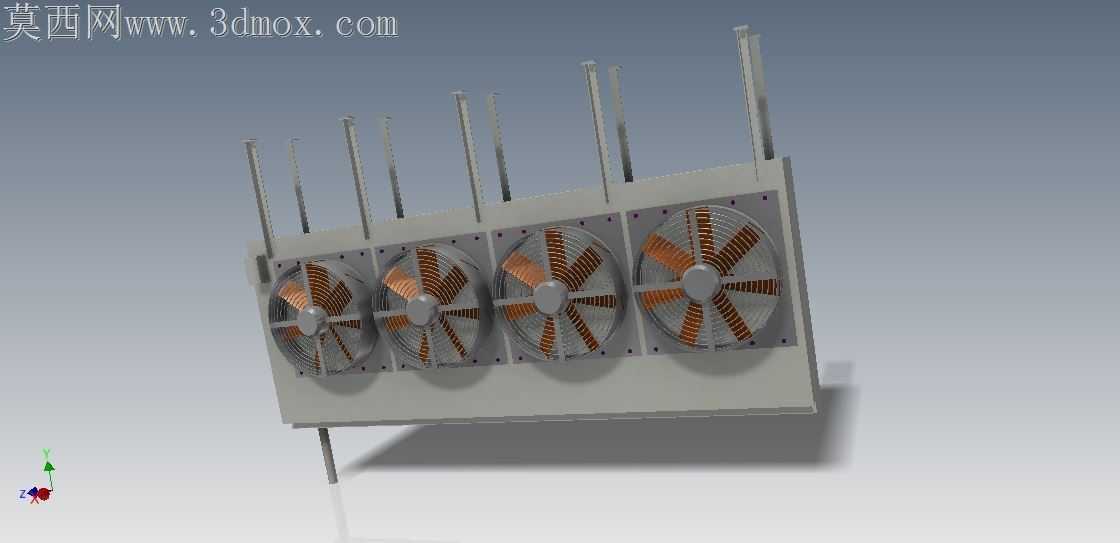

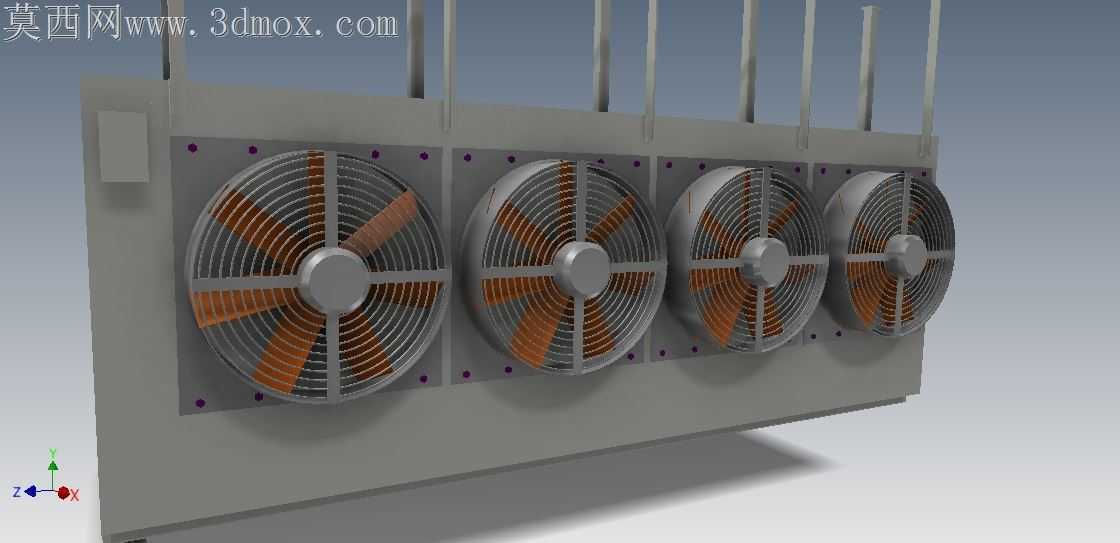

低温冷库重载工况下，传统吊装式冷风机常出现翅片组迎风面风压不均、风机安装位长期受振导致焊缝开裂的问题，这套四风机排布的重型蒸发设备在结构设计阶段就针对性做了加工适配层面的调整。四台轴流风机的安装法兰没有采用常规的整块钢板冲孔工艺，而是拆分成分体式带翻边的安装座，每个安装座与主壳体焊接前先预压3mm的沉台，风机固定螺栓穿过沉台后不会突出壳体内壁，避免长期凝露水流顺着螺栓缝隙渗入保温层，翻边结构还能分散风机运行时的径向振动，不会让振动应力集中在焊缝的单点位置。主壳体的迎风面板做了分段式折边处理，每两台风机之间压出一道向内凸起的加强筋，不用额外增加钢板厚度就能提升面板的抗形变能力，毕竟冷库内温度波动范围常跨越正负四十度，钢板热胀冷缩的形变量如果没有释放空间，很容易拉扯翅片与铜管的连接部位造成冷媒泄漏。翅片组的排布没有完全贴紧壳体内壁，预留了8mm的均风腔，边缘位置的翅片做了15度的斜切处理，避免四台风机同时运行时相邻风机的气流在边角位置形成紊流区，减少无效风阻带来的能耗损耗。顶部的冷媒接管全部做了向上的弯折避让，接管根部加焊了三角形的加强筋，现场安装吊装时钢丝绳不会直接压在铜管上，也能避免设备运行时接管随振动产生疲劳断裂。风机护网的固定卡扣没有采用常规的塑料件，全部换成了不锈钢弹簧卡扣，低温环境下塑料件容易脆断，弹簧卡扣还能抵消护网与风机框架不同材质的收缩差，不会因为低温收缩出现护网脱落的隐患。壳体底部的接水盘做了千分之三的坡度导向排水口，盘体边缘做了双层折边，既可以提升接水盘的承重能力，避免长期积冰挤压导致盘体变形，还能防止化霜水顺着盘边溢出滴落到冷库地面造成结冰打滑。每个风机的接线盒都单独做了向外凸起的安装位，接线盒与壳体之间加了2mm厚的橡胶密封垫，凝露水不会顺着接线缝隙渗入盒内造成电路短路，接线盒的出线口全部朝下，避免化霜时水流顺着线缆倒灌进盒内。这套结构在加工时不需要额外增加特殊工序，所有折边、焊接工序都能在常规钣金车间完成，拆分式的风机安装座还能降低整块面板的加工报废率，哪怕单个安装座焊接出现瑕疵，只需要更换局部座体不用整块面板返工，适配批量加工的生产节奏，落地到冷库现场安装时也能减少很多现场整改的麻烦，长期运行的维护成本也比常规结构低不少。
