小型龙门式四轴数控铣削加工机床结构

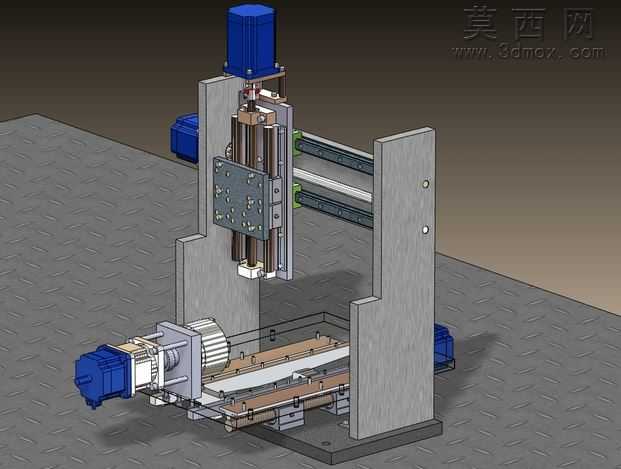

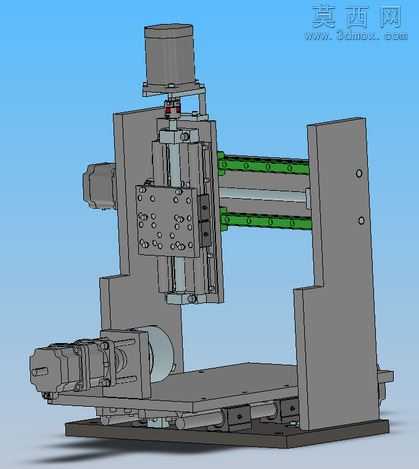

本作品为小型四轴数控铣削机床的三维结构模型，采用三维机械设计软件完成全参数化建模，整体结构遵循龙门式机床的经典布局逻辑，同时针对小型加工场景做了紧凑化优化。建模过程中对每一个零部件都做了精准的尺寸约束与装配配合校验，从底部的安装基座、纵向进给导轨副，到两侧的立式支撑立柱、横向进给的横梁组件，再到垂直布置的主轴滑台、第四轴回转工作台，所有运动部件的装配间隙、运动行程都做了模拟验证，确保结构运动无干涉。模型的材质渲染贴合真实工业设备的材质特性：床身、立柱等支撑结构件采用灰铸铁质感渲染，表面做哑光喷塑的质感处理，还原机床铸件的厚重稳定特性；导轨、丝杠等传动部件采用轴承钢的金属亮面质感，区分出传动件与结构件的材质差异；驱动电机外壳做了烤漆质感处理，接线部位、安装法兰的细节都做了精细化还原，螺栓、定位销等标准件均按照国标件的实际尺寸建模，没有省略紧固件的细节。设计思路上，这款小型数控铣削机针对小尺寸工件的精密加工需求，采用定梁龙门结构保证整体刚性，X/Y/Z三个直线进给轴均采用线性导轨搭配滚珠丝杠的传动组合，搭配伺服电机驱动保障进给精度，额外增设的第四轴回转单元可实现工件的多面连续加工，拓展了小型机床的加工范围，能够完成复杂曲面、多面体零件的铣削加工。模型完整还原了机床的传动链布局：主轴单元采用立式安装，通过联轴器与主轴驱动电机直连，减少传动损耗；三个直线轴的丝杠两端均做了支撑固定设计，搭配锁紧螺母消除轴向间隙；第四轴回转单元安装在纵向工作台上，可随工作台做纵向进给，自身可实现360度回转分度，整体结构布局紧凑，在有限的空间内集成了四轴加工能力，兼顾了设备刚性、加工行程与占地面积的平衡，可作为小型数控加工设备开发、教学演示的结构参考。
