适用于REPRAP设备的3D打印皮带张紧装置

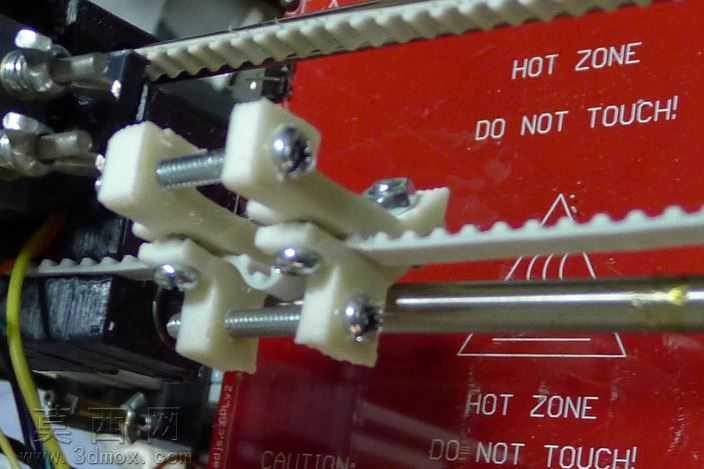

本作品是针对REPRAP系列开源3D打印机设计的皮带张紧调节装置，整体采用三维建模软件完成全参数化结构设计，建模过程中严格匹配3D打印机光轴导轨、同步齿形带的通用安装尺寸，对每一处安装孔位、夹持槽位、螺杆配合间隙都做了精准的尺寸校核，确保打印完成后可直接适配对应机型的传动结构，无需二次打磨修改。装置的主体夹持构件采用适配FDM3D打印的结构设计，建模时特意将壁厚设置为1.8mm以匹配常规0.4mm喷嘴的打印路径规划，所有转角处都添加了R2的圆角过渡，既避免打印过程中出现应力集中导致的层间开裂问题，也能减少打印时的支撑材料用量，降低打印成本。结构上采用双3/16螺杆并行调节的设计方案，两个对称布置的塑料夹持座分别卡装在打印机的直线光轴上，夹持座内侧设计有与光轴弧度匹配的圆弧卡槽，配合螺丝锁紧后可牢固固定在光轴的任意轴向位置，不会出现打印过程中移位打滑的问题；两根调节螺杆穿过夹持座的预留通孔，通过端部的螺母旋转即可精准调整皮带的张紧行程，调节过程中受力均匀，不会出现皮带偏斜、齿形错位的情况，能有效保证同步带的传动精度，减少3D打印过程中因为皮带松弛导致的层纹错层、尺寸偏差等问题。建模时对螺杆与塑料件的配合间隙做了0.2mm的公差预留，既保证螺杆可以顺畅转动调节，又不会出现间隙过大导致的晃动虚位；所有与皮带接触的位置都做了光滑的圆弧过渡设计，避免尖锐棱角磨损皮带齿形，延长同步带的使用寿命。渲染展示阶段采用写实材质参数设置，3D打印构件赋予哑光米白色PLA塑料材质，还原FDM打印件的细微层纹质感，金属螺杆、锁紧螺丝赋予抛光镀锌钢材材质，光轴部分设置为镜面抛光金属材质，背景搭配3D打印机常见的红色热端加热块警示标识，还原装置实际安装在设备上的真实使用场景，直观展示装置的安装位置与调节逻辑。设计过程中充分考虑了开源3D打印机用户的DIY改装需求，整体结构没有复杂的异形曲面，所有零件都可通过普通桌面级FDM3D打印机打印制作，组装时仅需配套标准的3/16螺杆、螺母与内六角螺丝即可完成装配，无需额外定制特殊五金配件，大幅降低了用户的改装门槛；同时设计时也预留了一定的尺寸兼容余量，可适配不同宽度的GT2同步带使用，不过因为不同REPRAP衍生机型的光轴间距、安装位存在差异，用户在使用前需要核对自身设备的安装尺寸，确认适配后再进行打印组装。
