教学用颚式破碎机三维结构设计

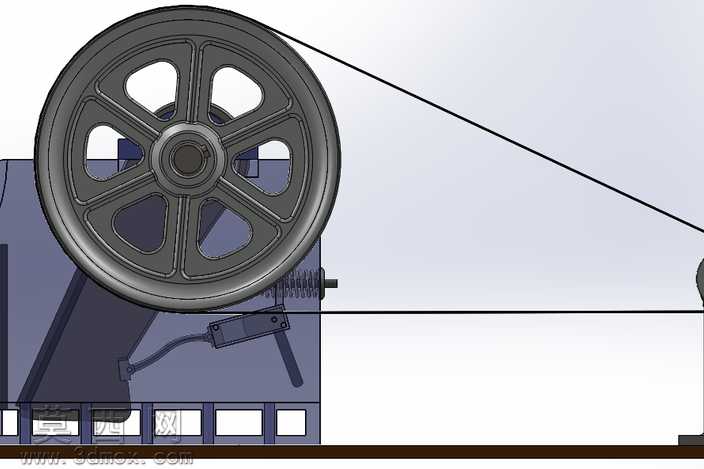

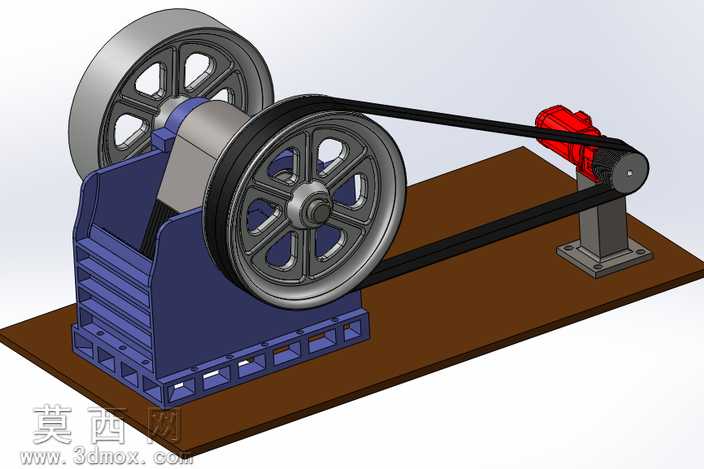

本模型为面向高校教学项目开发的颚式破碎机完整三维结构，整体建模过程严格遵循机械设计规范，从核心破碎腔到外部传动系统均做了1:1比例的结构还原，可直接用于机械原理课程的结构演示、课程设计参考以及虚拟装配教学使用。模型整体采用装配体层级搭建，按照实际设备的装配逻辑划分了动颚部件、机架部件、带轮传动部件、驱动电机部件、安装底座五大子装配模块，每个子装配下的零件均做了独立的特征建模，零件间的配合关系完全符合实际机械装配要求，可直接生成爆炸视图用于拆解演示。渲染阶段针对不同部件的材质特性做了区分设置：破碎机主机架采用铸钢材质表现，还原了铸造件厚重的哑光金属质感，表面做了细微的粗糙纹理处理，符合实际矿山设备的材质特征；两个大直径带轮采用灰铸铁材质，轮辐部分的镂空结构、轮缘的V型带槽都做了精细的特征刻画，边缘做了轻微的倒角处理避免尖锐棱角；传动V带采用黑色橡胶材质，添加了适当的弹性形变表现，还原皮带张紧状态下的自然形态；驱动电机采用标准工业减速电机外观，电机外壳做了亮红色漆面材质，接线盒、安装法兰、输出轴端的细节都完整还原，电机安装支架采用焊接钢结构材质，表面做了防锈漆质感处理；底部安装底座采用棕色绝缘木板材质，表面添加了细微的木纹纹理，所有安装螺栓、定位孔的位置都和上方部件一一对应，还原了设备台架安装的实际状态。结构设计上完整复现了复摆颚式破碎机的核心工作原理：电机通过V带传动带动偏心轴转动，进而驱动动颚做周期性往复摆动，配合定颚板完成物料的挤压破碎动作，飞轮结构的配重设计也做了准确还原，可直观展示破碎机储存动能、平衡运转载荷的设计思路。整体模型结构完整无缺失零件，各运动部件预留了合理的运动间隙，可直接导入运动仿真模块添加驱动完成破碎动作的模拟演示，能够帮助学习者直观理解颚式破碎机的工作逻辑与结构组成，适合作为高校机械类专业课程设计、三维建模练习的参考案例，也可用于破碎设备相关的科普展示场景。
