农场用单臂金属板起重吊机设计

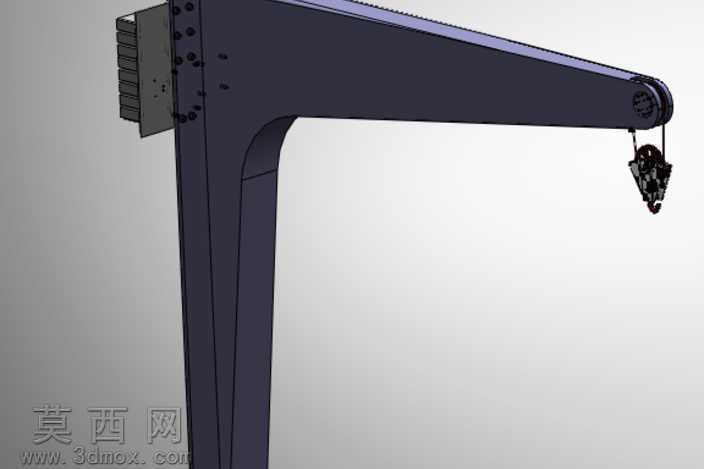

本模型为适配农场作业场景的单臂金属板起重机，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循起重机械的结构设计规范，对各部件的装配关系、运动干涉情况做了完整校验，确保模型可直接用于结构验证与方案展示。模型主体采用厚钢板焊接式的L型立柱结构，立柱与悬臂连接位置做了圆弧过渡加强设计，可有效分散吊装作业时的应力集中，避免长期重载下出现结构形变；悬臂为变截面箱型梁结构，从根部到端部逐步收窄，在保证结构抗弯强度的同时尽可能降低自重，减少立柱承载负荷。端部的滑轮组与吊钩组件做了精细化建模，还原了滑轮的绳槽结构、吊钩的防脱卡件细节，钢丝绳的绕绳路径完全符合实际起重作业的穿绳规则，可直观展示起升机构的运动逻辑。材质配置上，主体承载结构赋予低合金结构钢材质，表面做哑光深灰防锈漆质感模拟，滑轮、吊钩等运动部件赋予调质合金钢材质，金属表面的粗糙度、反光度参数均按照实际工业部件的表面处理效果调整，渲染后可清晰区分不同功能部件的材质差异。设计思路围绕农场场景的金属板吊装需求展开，针对农场场地不平整、吊装物多为平整金属板材的特点，优化了立柱底部的安装法兰结构，预留了多组地脚螺栓安装位，可适配不同硬化程度的地面安装需求；悬臂的作业覆盖半径经过参数化调整，可满足农场范围内常见的金属板材装卸、转运的作业范围要求，整体结构简洁可靠，无冗余设计，既满足起重作业的载荷要求，也兼顾了农场场景下设备维护简便的使用需求，模型同时导出了通用STEP/IGES格式，可适配多数三维软件打开编辑，方便后续做方案调整与工程图转化。
