多轮摇臂式越野移动巡检机器人结构

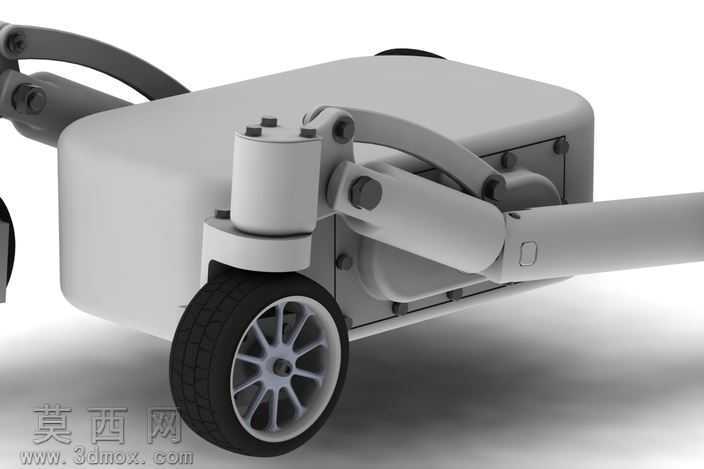

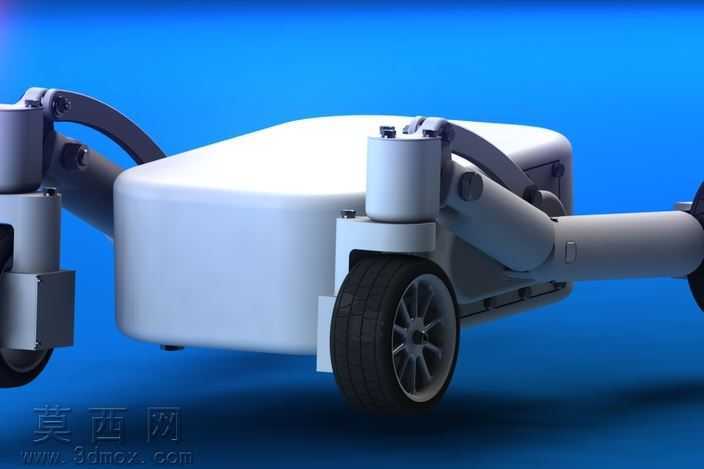

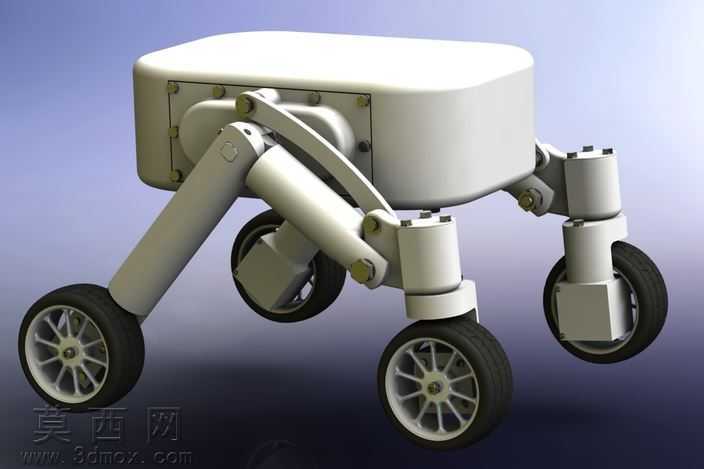

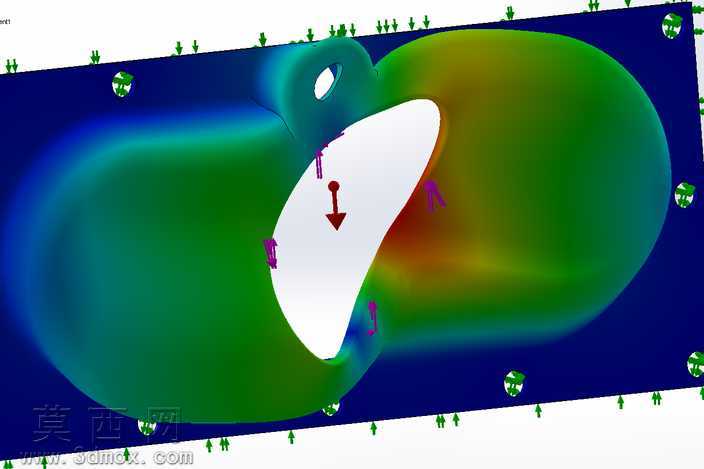

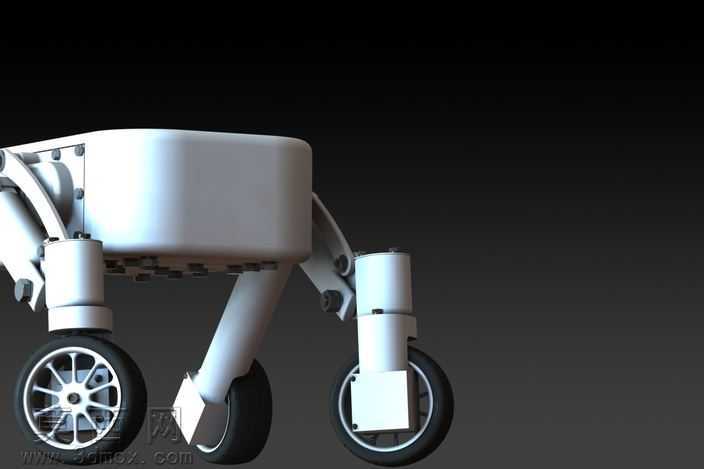

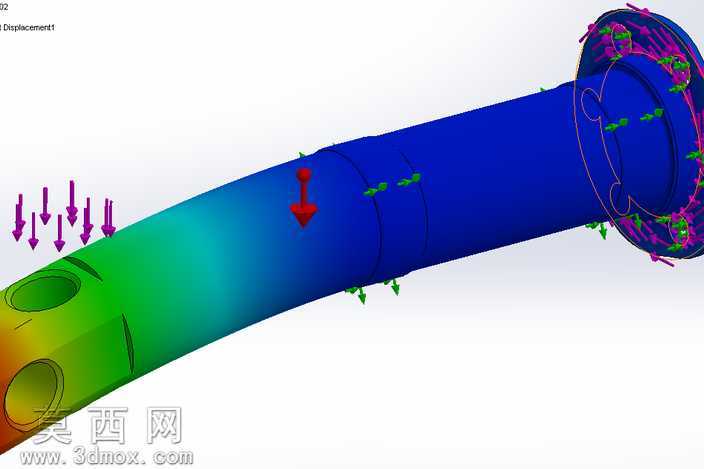

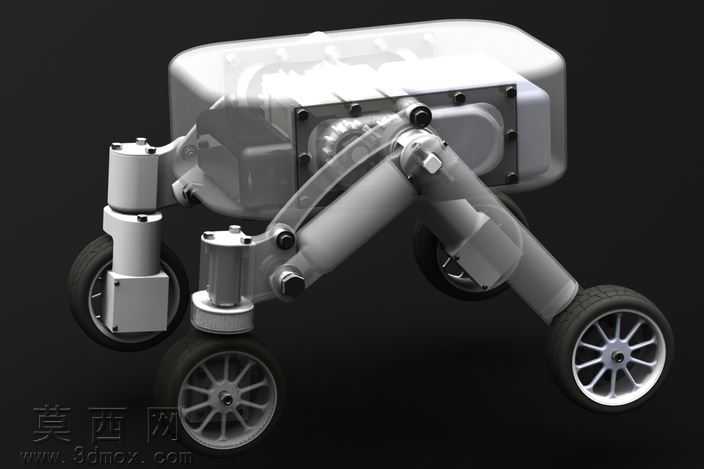

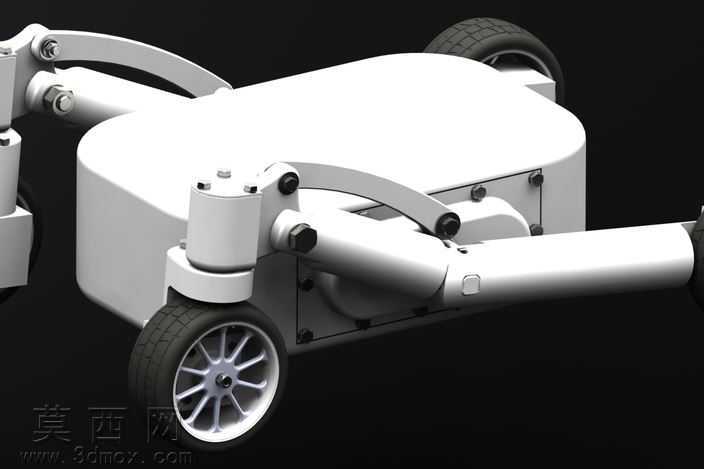

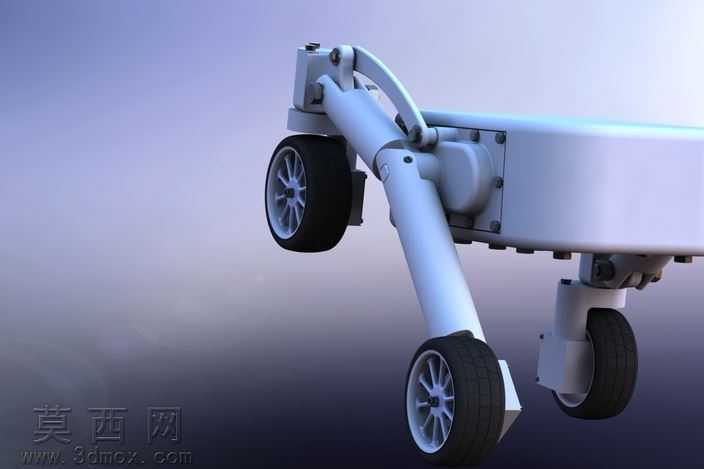

本作品为多轮摇臂式越野移动机器人三维建模成果，建模过程中针对非结构化地形的通行需求完成整体结构搭建，首先完成主体承载舱体的建模，舱体采用圆角过渡的封闭式壳体结构，建模时预留了内部电控模块、动力电源的安装定位点位，舱体侧面设计有快拆式维护盖板结构，通过阵列排布的紧固螺栓位实现盖板与主舱体的连接，兼顾结构强度与后期维护便利性。行走系统采用多组独立摇臂悬架结构作为核心设计，每组摇臂通过铰接转轴与主舱体连接，摇臂臂体采用一体化折弯式结构建模，铰接位置设置有轴套配合位，可适配阻尼减震元件的安装，能够在地形起伏时实现单轮独立抬升、下落的自适应动作，保证任意时刻尽可能多的车轮与地面接触，提升非平整路面的抓地力与通行稳定性。车轮部分采用橡胶胎面与金属轮毂的组合建模，胎面设计有细密的防滑纹理，轮毂采用多辐条轻量化结构，轮组与摇臂末端通过转向连接座衔接，预留了转向驱动的安装空间，可实现原地转向、小半径转弯等灵活机动动作。渲染阶段采用哑光工程塑料材质赋予主舱体，金属银灰色材质赋予摇臂、轮毂等金属结构件，橡胶黑色材质赋予轮胎，通过光影调整突出结构的铰接关系与运动间隙，整体结构无干涉设计，各运动部件预留了合理的活动余量，可直观展示机器人越障时的摇臂摆动姿态，设计思路围绕复杂地形下的稳定移动需求展开，通过独立悬架的多轮布局，兼顾了移动平台的承载能力与地形适应能力，可应用于户外巡检、场地探测等场景的移动载体开发参考，建模时对所有连接点位、配合公差做了对应还原，能够直接用于结构验证、运动仿真等后续开发环节。
