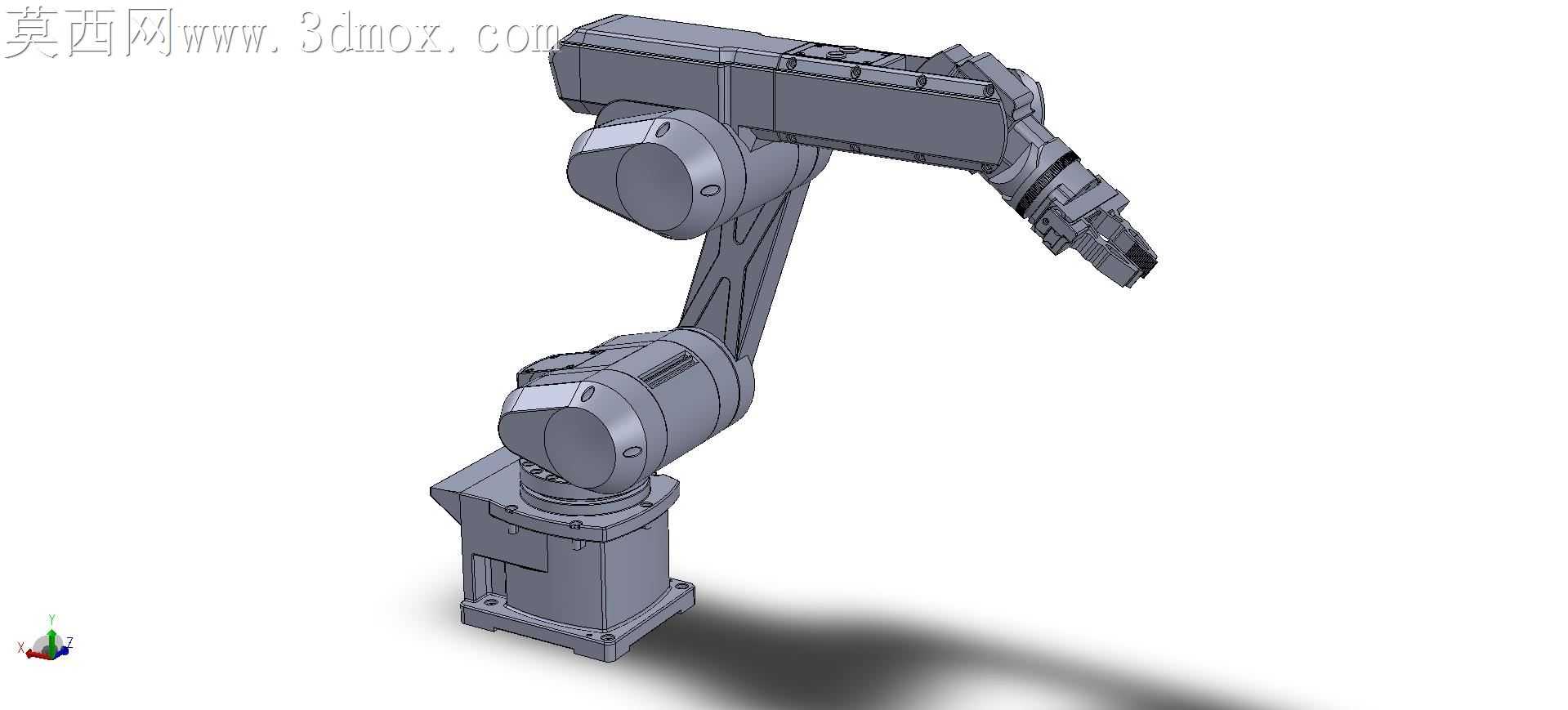

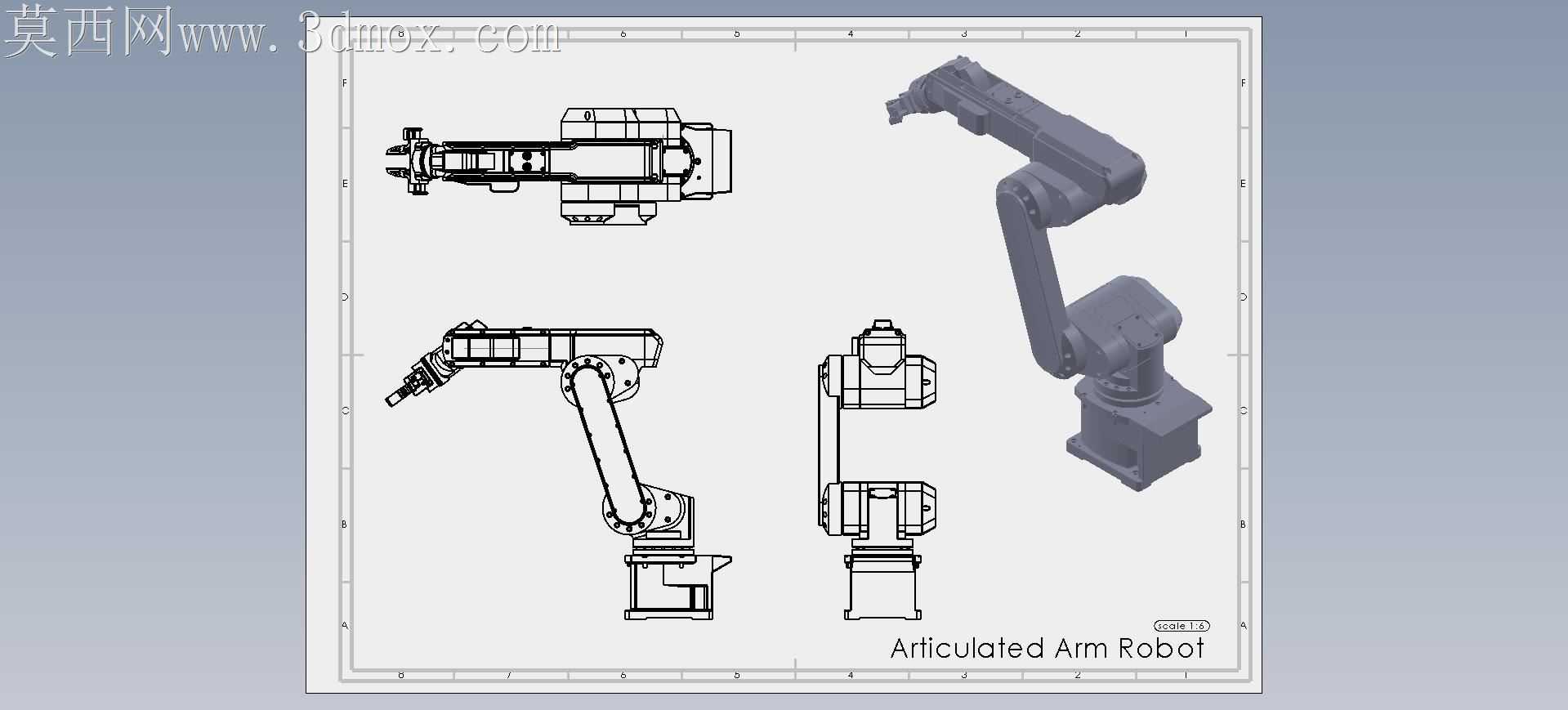

可拓展六轴关节臂工业机械臂结构设计

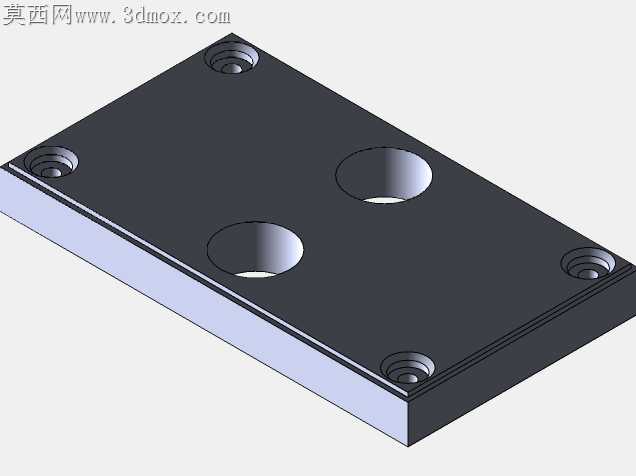

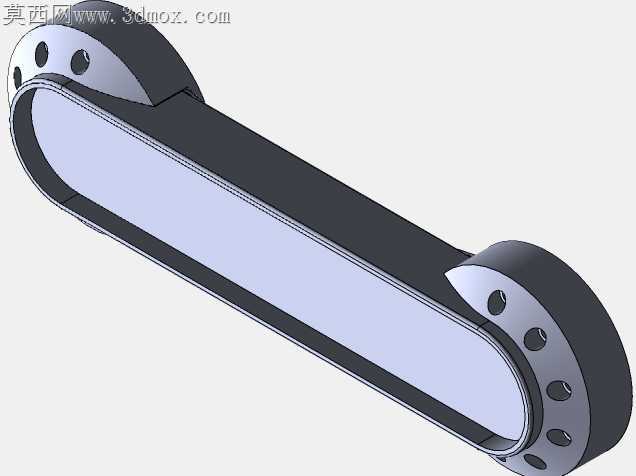

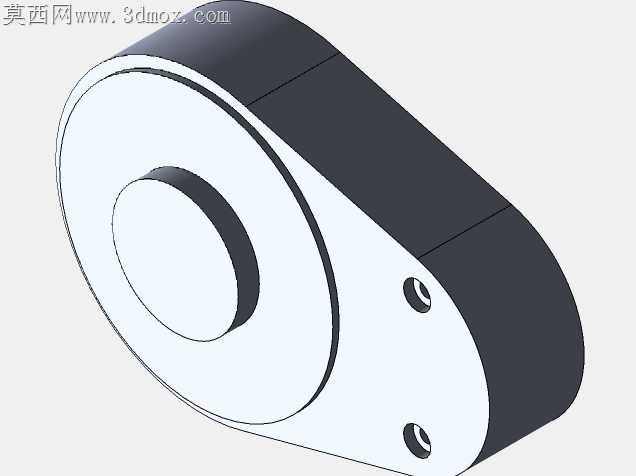

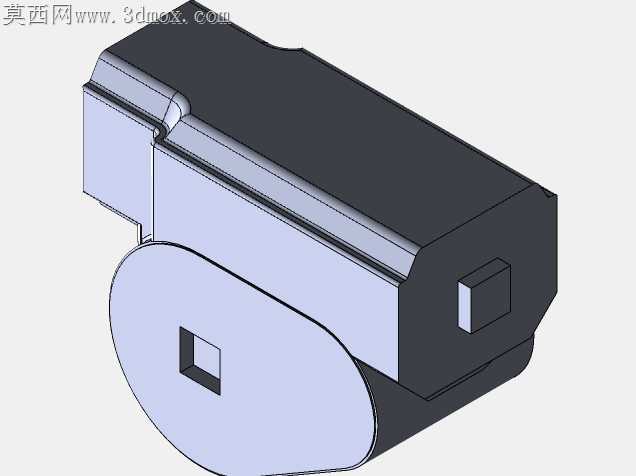

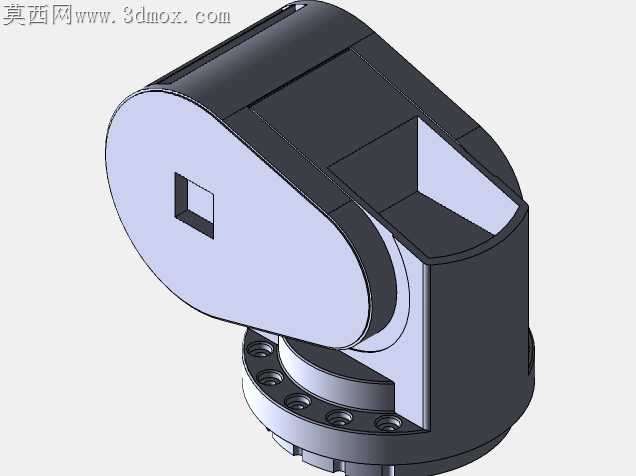

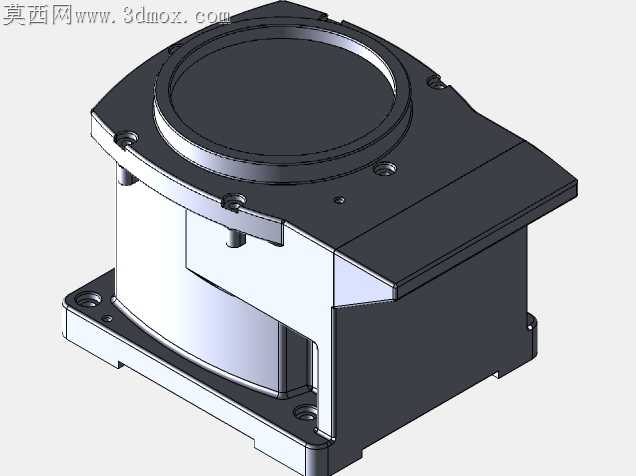

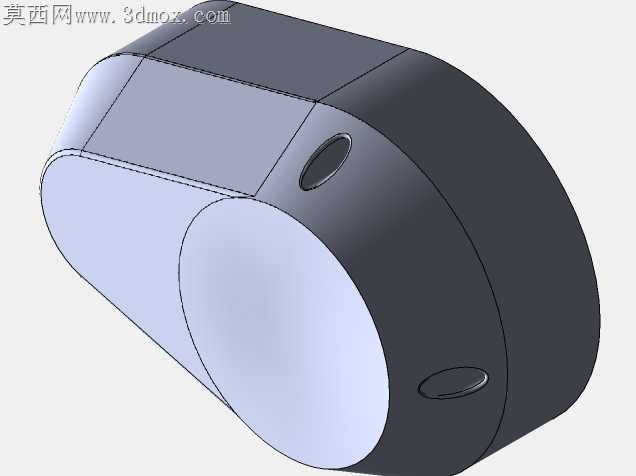

车间里常规六轴机械臂常遇到关节走线干涉、小负载工况下结构冗余过重的问题，这款关节臂的结构设计刚好踩中了这类落地场景的优化点。大臂与基座衔接的回转支承位置，没有沿用常见的外置走线槽设计，把关节动力线、编码器信号线的走线路径藏在了铸件内腔的圆角过渡区域，既避免了臂体大幅度回转时线缆被拉扯磨损的隐患，也减少了外置线槽带来的突出结构，在窄工位作业时不会剐蹭周边工装护栏。肘部关节的连接法兰做了局部减薄的筋位优化，不是通体等厚的铸件结构，在保证关节回转刚性的前提下，削去了非受力区域的多余壁厚，单这一处就比同负载等级的常规臂体轻了近两公斤，臂体末端的响应速度能提上来，长时间往复动作的惯量损耗也能降不少。腕部的三个关节衔接处，特意留了可拓展的安装接口，当前结构虽然不是完整六轴配置，但接口的定位销孔、螺栓孔位完全匹配标准六轴腕部的安装尺寸，不需要重新做大臂的结构改动，就能加装末端回转关节拓展成完整六轴构型，适配不同的作业场景需求。臂体表面的分型线都顺着应力走向排布，没有出现垂直于受力方向的突兀分型棱，铸件冷却时的应力集中风险能压到最低，后续机加工时也不用额外做太多去毛刺、打磨棱边的工序。关节处的密封槽位置留了0.2毫米的公差余量，装配时既能让密封圈完全卡入槽位不出现偏移，也不会因为公差过紧导致密封圈被挤压变形，长时间在有切削液、金属粉尘的车间环境里运行，粉尘和切削液不容易渗进关节轴承里，能减少日常维护的频次。基座的安装孔位做了沉头设计，固定螺栓拧入后不会突出基座底面，安装到生产线的固定工位时，臂体的基准面能完全贴合安装平台，不会因为螺栓突出导致臂体安装倾斜，影响重复定位精度。每个关节的限位凸台都做了圆弧过渡，没有尖锐的直角磕碰位，调试时如果臂体运动到极限位置，软限位失效的情况下，硬限位接触时是面接触而非点接触，不会因为长期碰撞出现凸台崩裂的问题。
